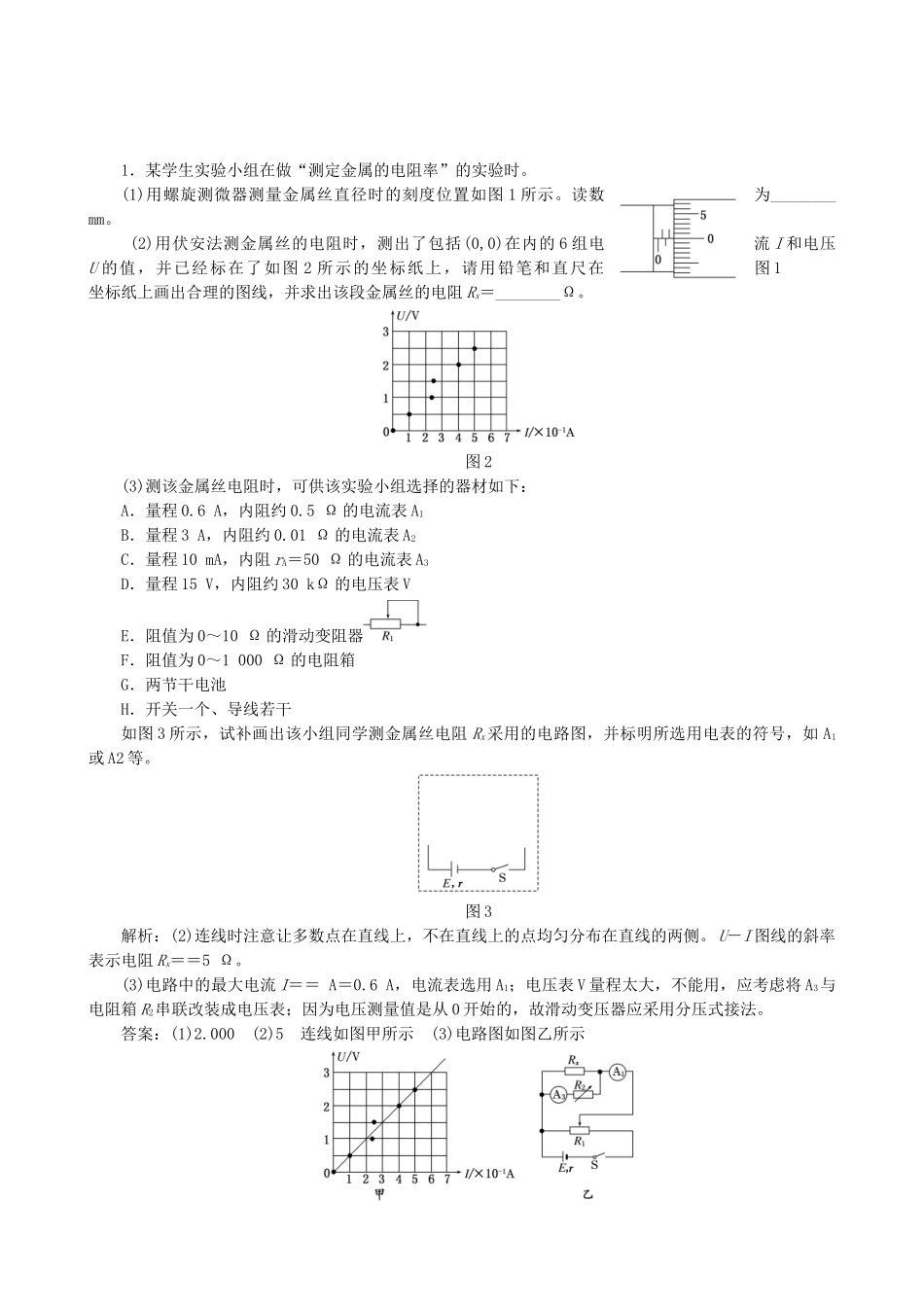

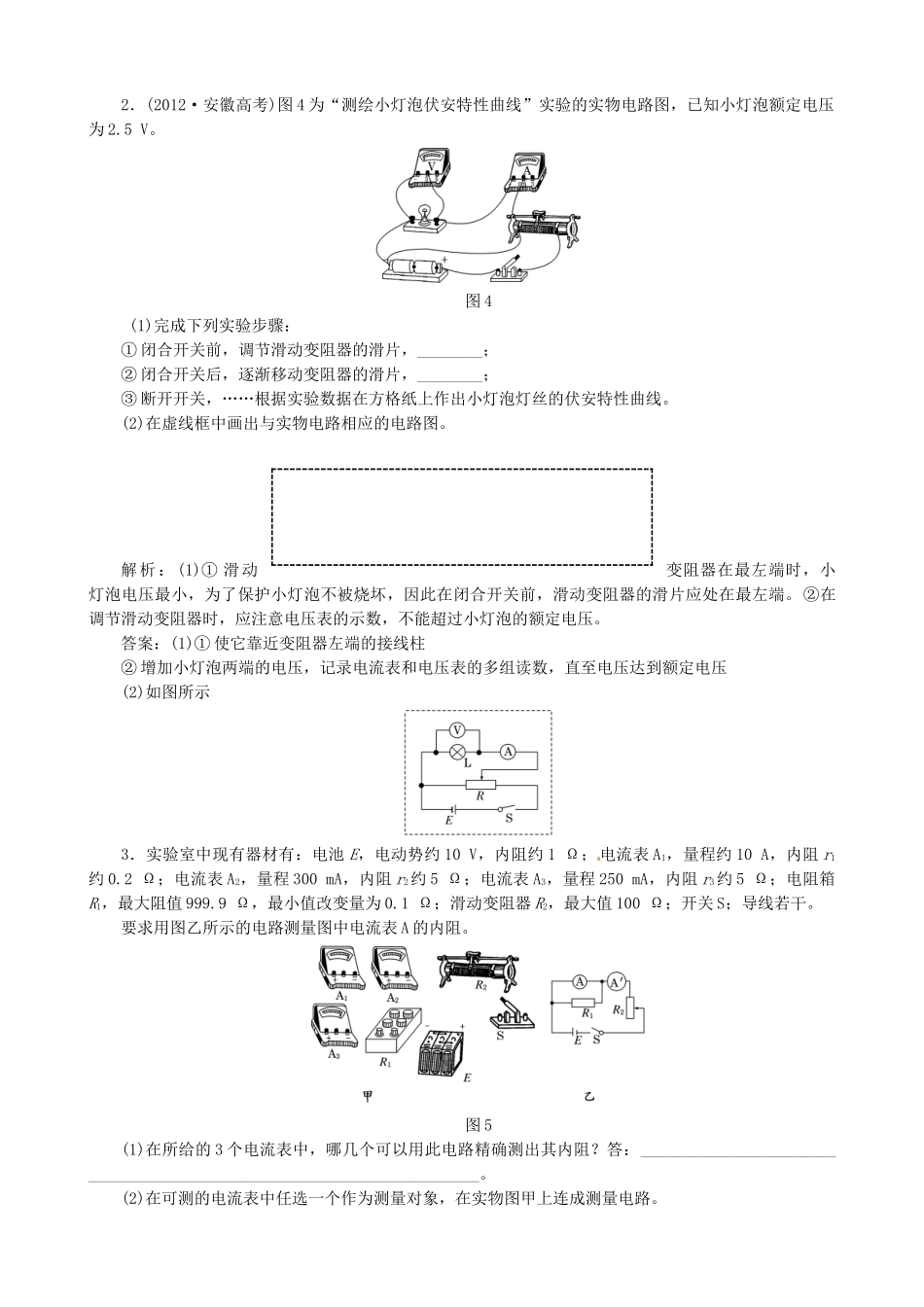

1．某学生实验小组在做“测定金属的电阻率”的实验时。(1)用螺旋测微器测量金属丝直径时的刻度位置如图1所示。读数为________mm。(2)用伏安法测金属丝的电阻时，测出了包括(0,0)在内的6组电流I和电压U的值，并已经标在了如图2所示的坐标纸上，请用铅笔和直尺在图1坐标纸上画出合理的图线，并求出该段金属丝的电阻Rx＝________Ω。图2(3)测该金属丝电阻时，可供该实验小组选择的器材如下：A．量程0.6A，内阻约0.5Ω的电流表A1B．量程3A，内阻约0.01Ω的电流表A2C．量程10mA，内阻rA＝50Ω的电流表A3D．量程15V，内阻约30kΩ的电压表VE．阻值为0～10Ω的滑动变阻器F．阻值为0～1000Ω的电阻箱G．两节干电池H．开关一个、导线若干如图3所示，试补画出该小组同学测金属丝电阻Rx采用的电路图，并标明所选用电表的符号，如A1或A2等。图3解析：(2)连线时注意让多数点在直线上，不在直线上的点均匀分布在直线的两侧。U－I图线的斜率表示电阻Rx＝＝5Ω。(3)电路中的最大电流I＝＝A＝0.6A，电流表选用A1；电压表V量程太大，不能用，应考虑将A3与电阻箱R2串联改装成电压表；因为电压测量值是从0开始的，故滑动变压器应采用分压式接法。答案：(1)2.000(2)5连线如图甲所示(3)电路图如图乙所示2．(2012·安徽高考)图4为“测绘小灯泡伏安特性曲线”实验的实物电路图，已知小灯泡额定电压为2.5V。图4(1)完成下列实验步骤：①闭合开关前，调节滑动变阻器的滑片，________；②闭合开关后，逐渐移动变阻器的滑片，________；③断开开关，……根据实验数据在方格纸上作出小灯泡灯丝的伏安特性曲线。(2)在虚线框中画出与实物电路相应的电路图。解析：(1)①滑动变阻器在最左端时，小灯泡电压最小，为了保护小灯泡不被烧坏，因此在闭合开关前，滑动变阻器的滑片应处在最左端。②在调节滑动变阻器时，应注意电压表的示数，不能超过小灯泡的额定电压。答案：(1)①使它靠近变阻器左端的接线柱②增加小灯泡两端的电压，记录电流表和电压表的多组读数，直至电压达到额定电压(2)如图所示3．实验室中现有器材有：电池E，电动势约10V，内阻约1Ω；电流表A1，量程约10A，内阻r1约0.2Ω；电流表A2，量程300mA，内阻r2约5Ω；电流表A3，量程250mA，内阻r3约5Ω；电阻箱R1，最大阻值999.9Ω，最小值改变量为0.1Ω；滑动变阻器R2，最大值100Ω；开关S；导线若干。要求用图乙所示的电路测量图中电流表A的内阻。图5(1)在所给的3个电流表中，哪几个可以用此电路精确测出其内阻？答：________________________________________________________________________。(2)在可测的电流表中任选一个作为测量对象，在实物图甲上连成测量电路。(3)你要读出的物理量是________________，用这些物理量表示待测内阻的计算公式是_______________________。解析：(1)电流表A1不能精确测出其内阻，因这时图中的电流表A′应为A2、A3中的一只，这使得电流表A1中的电流不能超过300mA，其指针的偏转极其微小，误差很大，而A2、A3可用此电路精确测出其内阻。(2)若测电流表A3的内阻，则需将电流表A3和电阻箱R1并联，再与电流表A2串联，实物连线如图所示。实物图连线时要注意电流从电表的正接线柱流入，从电表的负接线柱流出。(3)根据前面的分析，要读出的物理量是A、A′两电流表的示数I、I′和电阻箱的阻值R1。待测电流表和电阻箱并联，电压相等，即IRA＝(I′－I)R1，所以待测内阻的计算公式是RA＝R1。答案：(1)A2A3(2)实物连线图见解析(3)A、A′两电流表的示数I、I′和电阻箱的阻值R1RA＝R14．(2012·江苏高考)如图6甲所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测。图6(1)在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整图乙中多用电表的________(选填“A”、“B”或“C”)。(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应________(选填“短暂”或“持续”)接b，同时观察指针偏转情况。(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值。测量中发现，每对接点间正反向阻值均相等，测量记录如下表。两表笔分别接a、b时，多用...
