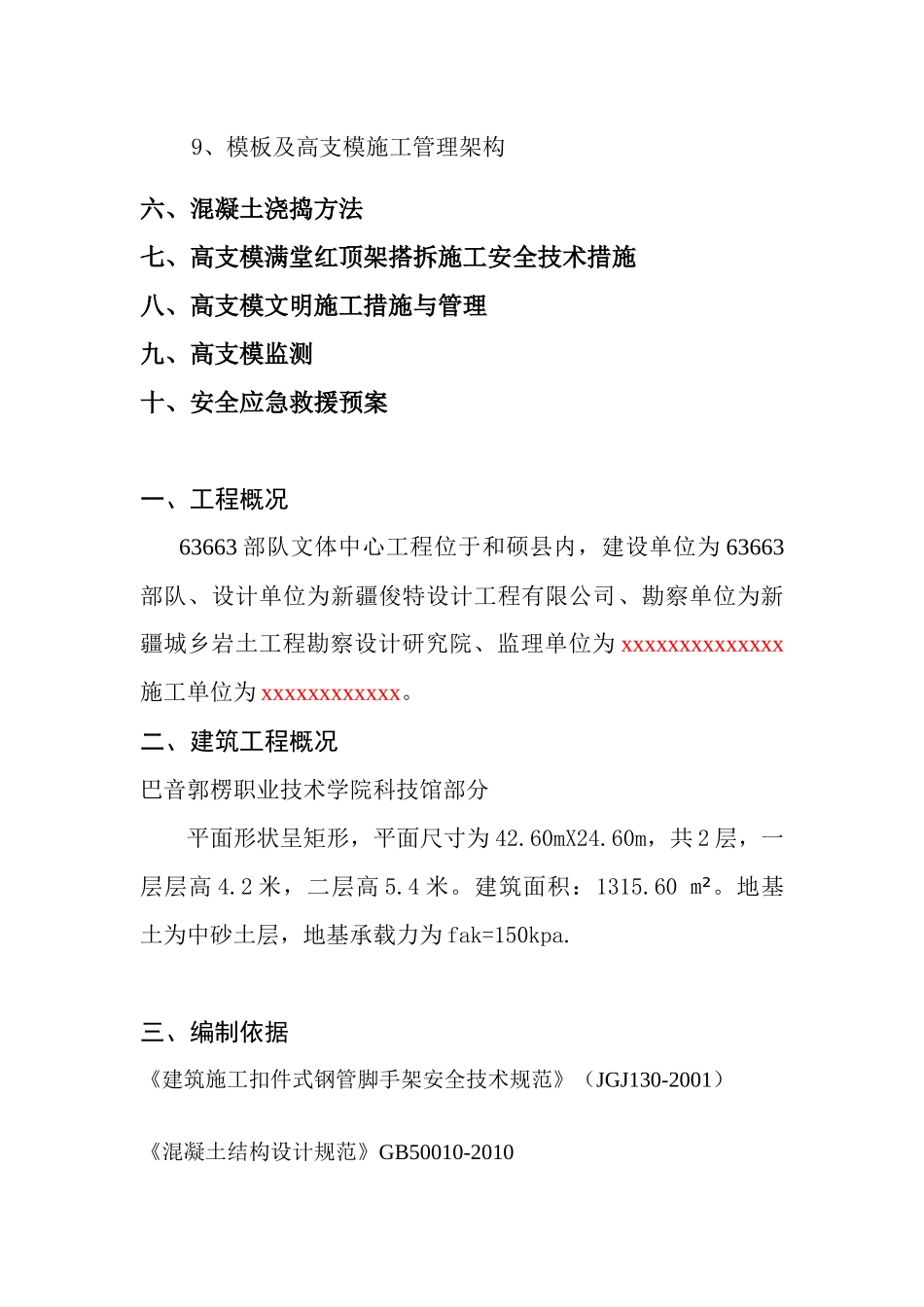

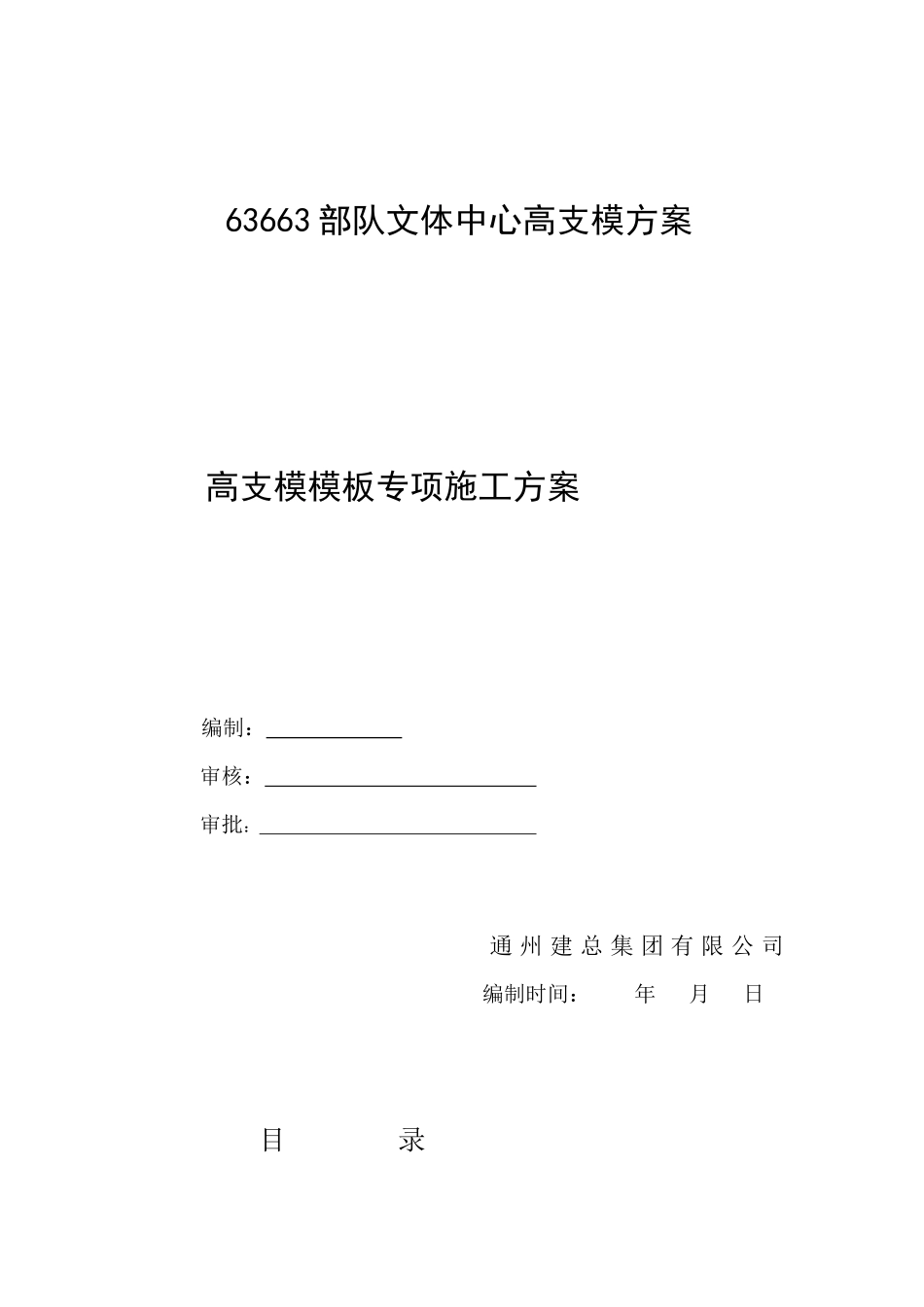

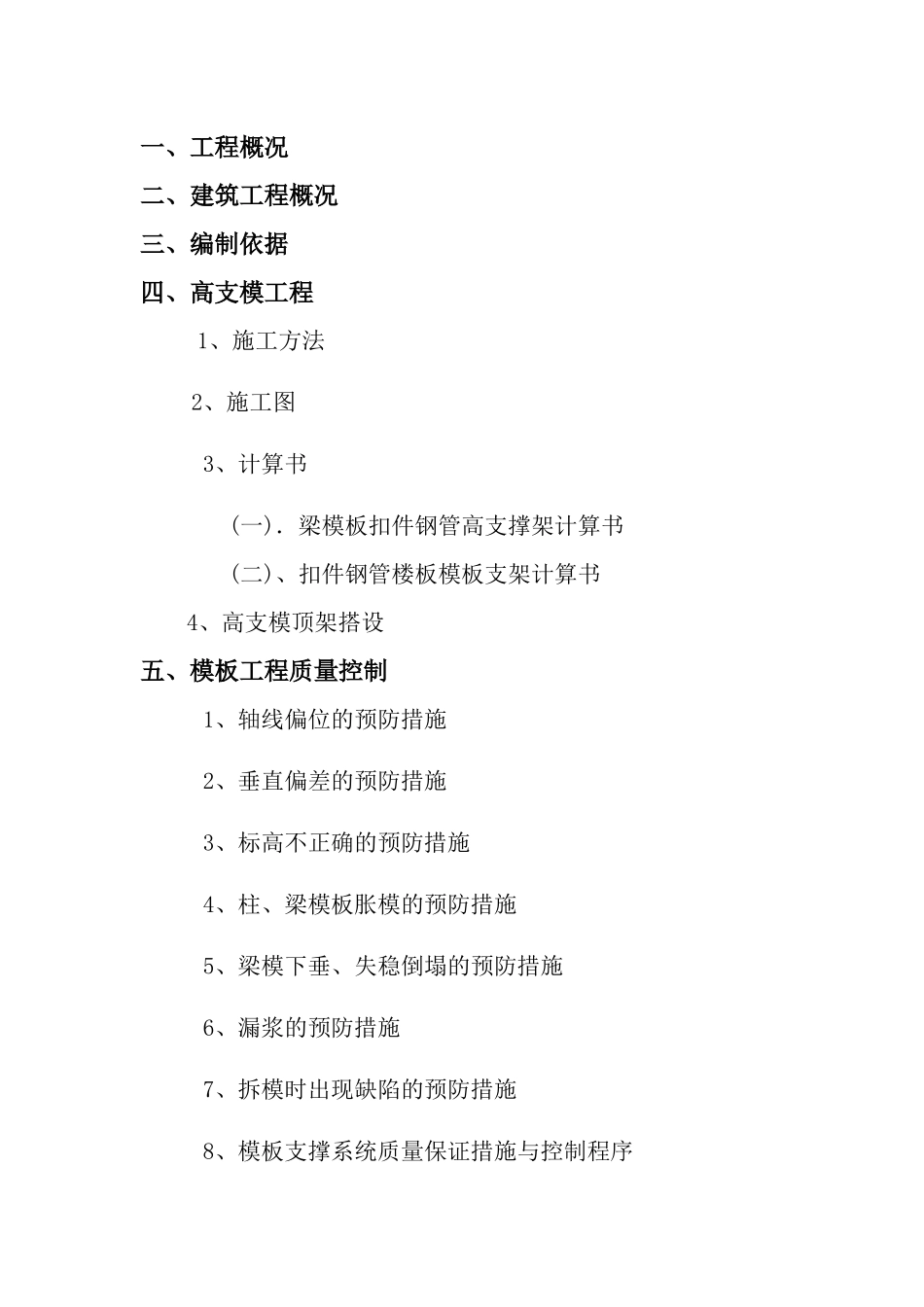

63663部队文体中心高支模方案高支模模板专项施工方案编制：审核：审批：通州建总集团有限公司编制时间：年月日目录一、工程概况二、建筑工程概况三、编制依据四、高支模工程1、施工方法2、施工图3、计算书(一)．梁模板扣件钢管高支撑架计算书(二)、扣件钢管楼板模板支架计算书4、高支模顶架搭设五、模板工程质量控制1、轴线偏位的预防措施2、垂直偏差的预防措施3、标高不正确的预防措施4、柱、梁模板胀模的预防措施5、梁模下垂、失稳倒塌的预防措施6、漏浆的预防措施7、拆模时出现缺陷的预防措施8、模板支撑系统质量保证措施与控制程序9、模板及高支模施工管理架构六、混凝土浇捣方法七、高支模满堂红顶架搭拆施工安全技术措施八、高支模文明施工措施与管理九、高支模监测十、安全应急救援预案一、工程概况63663部队文体中心工程位于和硕县内，建设单位为63663部队、设计单位为新疆俊特设计工程有限公司、勘察单位为新疆城乡岩土工程勘察设计研究院、监理单位为xxxxxxxxxxxxxx施工单位为xxxxxxxxxxxx。二、建筑工程概况巴音郭楞职业技术学院科技馆部分平面形状呈矩形，平面尺寸为42.60mX24.60m，共2层，一层层高4.2米，二层高5.4米。建筑面积：1315.60m²。地基土为中砂土层，地基承载力为fak=150kpa.三、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）《混凝土结构设计规范》GB50010-2010《建筑结构荷载规范》(GB50009-2010)《钢结构设计规范》(GB50017-2003)《建筑施工高处作业安全技术规范》（JGJ80-91)《建筑施工模板安全技术规范》（JGJ162-2008）危险性较大的分部分项工程安全管理办法[建质【2009】87号文]建设工程高大模板支撑系统施工安全监督管理导则（建质[2009]254号文本工程图纸四、63663部队文体中心高支模工程本工程1轴~6轴的A轴~E轴段，一层层高为4.20m（中空），二层层高为5.40m，二层梁板到基础顶面为10.55米属高支模,拟采用钢管支撑系统，最大梁截面为600×1600㎜。模板底楞木和顶撑间距为300mm，侧模板立档间距为300mm，以下为施工方法和计算书。（详结构平面示意图）1、施工方法⑴、采用φ48钢管满堂红顶架作为垂直支撑钢件。⑵、梁底模采用20㎜厚胶合板；梁侧模、楼板底模均采用20mm厚夹板，支撑系统采用60×100mm的木枋、顶托、ф48钢管。⑶、大梁（截面600×1600）支撑系统采用ф48钢管沿梁横向＠800㎜；纵向＠1000㎜。支托纵向采用60×100松木枋叠放交错搭接，木枋必须居中，支托两边的空隙位置用相应木楔固定，使叠木枋保证居中，横向木枋60×100＠≦300。楼板模板支撑体系采用ф48钢管＠1000㎜，两层木枋，上层60×100mm＠100，下层木枋60×100mm＠300。⑷、设ф48钢管纵横扫地杆一道（高出地面200㎜内）。同时纵横设置ф48水平连结钢管＠1500；保证整体稳定。⑸、KL1纵横设剪刀撑Ф48＠4000以内；AL1主粱底均设置剪刀撑，4.08米标高利用周边混凝土梁柱作水平支撑固定满堂红顶架，保证整个支撑体系的稳定性。（6）为了施工安全，在4.08米高度处搭设一层架作为安全防护和操作平台。（7）详见“高支模支模平布置面图、大样图”。(8)、高支模施工过程检查严格按照《AQ2.10.2.2模板工程验收表》和扣件式钢管满堂红顶架的《JGJ130－2001》规范执行，具体如下：1、专项施工方案计算书是否结合实际情况；2、立柱、支架间距是否满足规范及方案要求；3、水平柱、剪刀撑设置是否符合规范要求；4、作业环境是否满足规范要求。5、支架使用的各种周转材材质是否满足施工规范要求。2、计算书（一）梁模板(扣件钢管架)计算书因本工程梁支架高度大于8米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。梁段:KL1。一、参数信息1.模板支撑及构造参数梁截面宽度B(m)：0.60；梁截面高度D(m)：1.60；混凝土板厚度(mm)：160.00；立杆沿梁跨度方向间距La(m)：0.60；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.50；板底承重立杆横向间距或排距Lb(m)：1.00；梁支撑架搭设高度H(m)：8.95；梁两侧立杆间距(m)：0.80；承...
