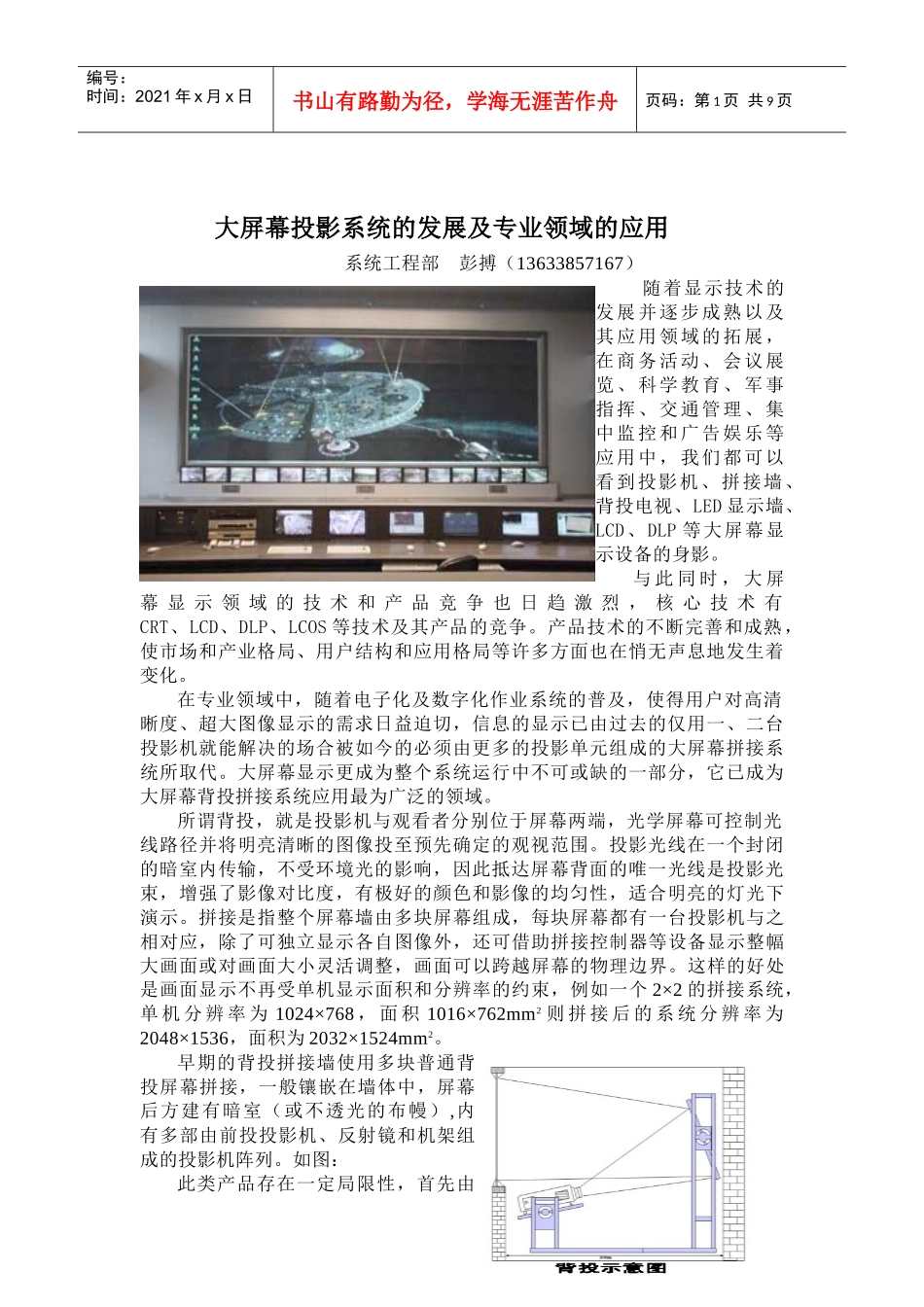

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页大屏幕投影系统的发展及专业领域的应用系统工程部彭搏（13633857167）随着显示技术的发展并逐步成熟以及其应用领域的拓展，在商务活动、会议展览、科学教育、军事指挥、交通管理、集中监控和广告娱乐等应用中，我们都可以看到投影机、拼接墙、背投电视、LED显示墙、LCD、DLP等大屏幕显示设备的身影。与此同时，大屏幕显示领域的技术和产品竞争也日趋激烈，核心技术有CRT、LCD、DLP、LCOS等技术及其产品的竞争。产品技术的不断完善和成熟，使市场和产业格局、用户结构和应用格局等许多方面也在悄无声息地发生着变化。在专业领域中，随着电子化及数字化作业系统的普及，使得用户对高清晰度、超大图像显示的需求日益迫切，信息的显示已由过去的仅用一、二台投影机就能解决的场合被如今的必须由更多的投影单元组成的大屏幕拼接系统所取代。大屏幕显示更成为整个系统运行中不可或缺的一部分，它已成为大屏幕背投拼接系统应用最为广泛的领域。所谓背投，就是投影机与观看者分别位于屏幕两端，光学屏幕可控制光线路径并将明亮清晰的图像投至预先确定的观视范围。投影光线在一个封闭的暗室内传输，不受环境光的影响，因此抵达屏幕背面的唯一光线是投影光束，增强了影像对比度，有极好的颜色和影像的均匀性，适合明亮的灯光下演示。拼接是指整个屏幕墙由多块屏幕组成，每块屏幕都有一台投影机与之相对应，除了可独立显示各自图像外，还可借助拼接控制器等设备显示整幅大画面或对画面大小灵活调整，画面可以跨越屏幕的物理边界。这样的好处是画面显示不再受单机显示面积和分辨率的约束，例如一个2×2的拼接系统，单机分辨率为1024×768，面积1016×762mm2则拼接后的系统分辨率为2048×1536，面积为2032×1524mm2。早期的背投拼接墙使用多块普通背投屏幕拼接，一般镶嵌在墙体中，屏幕后方建有暗室（或不透光的布幔）,内有多部由前投投影机、反射镜和机架组成的投影机阵列。如图：此类产品存在一定局限性，首先由第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页于不是一种成型的工业产品导致工程费时费力，对工程人员的技术经验要求很高；其次是普通前投投影机作为单机使用的设备来设计，不同的机器在亮度、对比度、色温等方面的一致性较差，容易产生屏幕的割裂感，屏幕的拼缝大小也很难控制；再则工程一旦建成，就很难进行扩展。针对早期产品的缺陷，设计人员又推出了一体化背投拼接单元（也叫模块化拼接单元）。它是将投影机、反射镜、屏幕等部件集成在一个金属箱体（相当于暗室）中，每个箱体都是一个独立的显示器，可以按照用户需求像搭积木一样将箱体任意堆叠，安装和扩展起来也十分方便。内部一般都采用为背投拼接使用而专门设计的投影机，光学一致性很好，各项参数可精细调整。并使用短焦距镜头，箱体可以做得很薄，屏幕的物理拼缝也得到了很好的控制。在市场上已完全取代了早期产品。投影显示技术方面，CRT投影机已逐步退出历史舞台；LCD因其固有的一些特点主要用于前投便携式投影机；而DLP技术由于具有高可靠性，高对比度和亮度，色彩还原性好，画面清晰，维护简便等特点，更适合用于背投拼接系统，因此在行业内得到广泛应用。已成为目前大屏幕拼接显示的主流产品。大屏幕拼接系统主要应用场所有：展览会馆、运动场馆、新闻中心、电视台演播厅、气象台、火车站、机场、娱乐广场、军队作战指挥中心、电信监控中心、交通指挥系统、公安110指挥系统、电力调度、水利防汛调度、购物中心、银行、金融中心等。大屏幕拼接系统在各个行业主要都用于显示大量的图形图像信息，如：视频图像、计算机和工作站图像、网络信息图像等。这些信息的显示方式可以是单屏显示、任意开窗、任意漫游，满屏显示等。但每个行业特点不同，应用的方式也略有区别，下面以几个具有代表性的行业应用加以说明。公安：现代化的城市管理对公安指挥系统的快速反应能力提出较高要求，为此指挥系统“统一安排，自然分流，综合指挥”的运行模式已经形成。大屏幕显示系统(包括前端信号采集...
