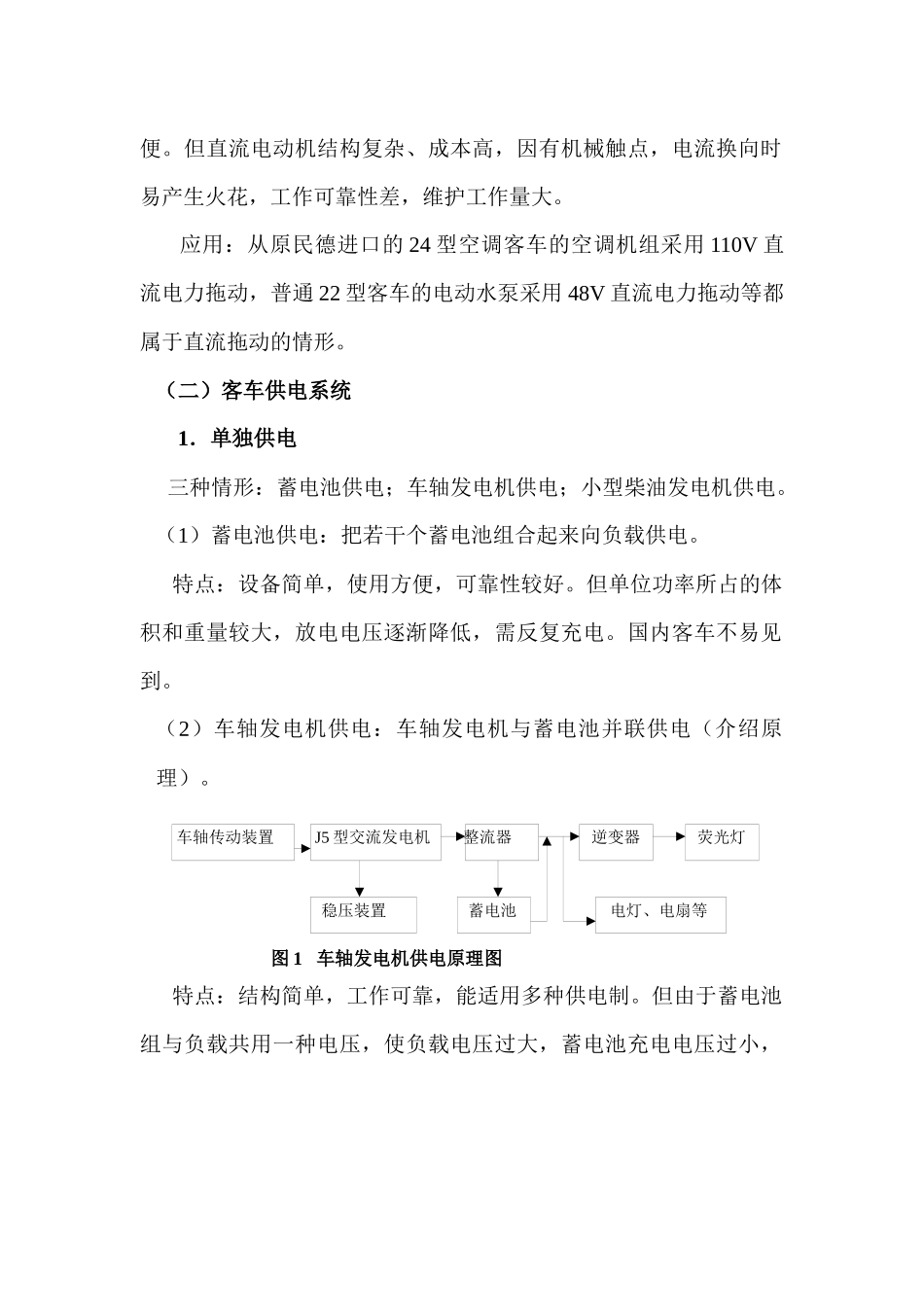

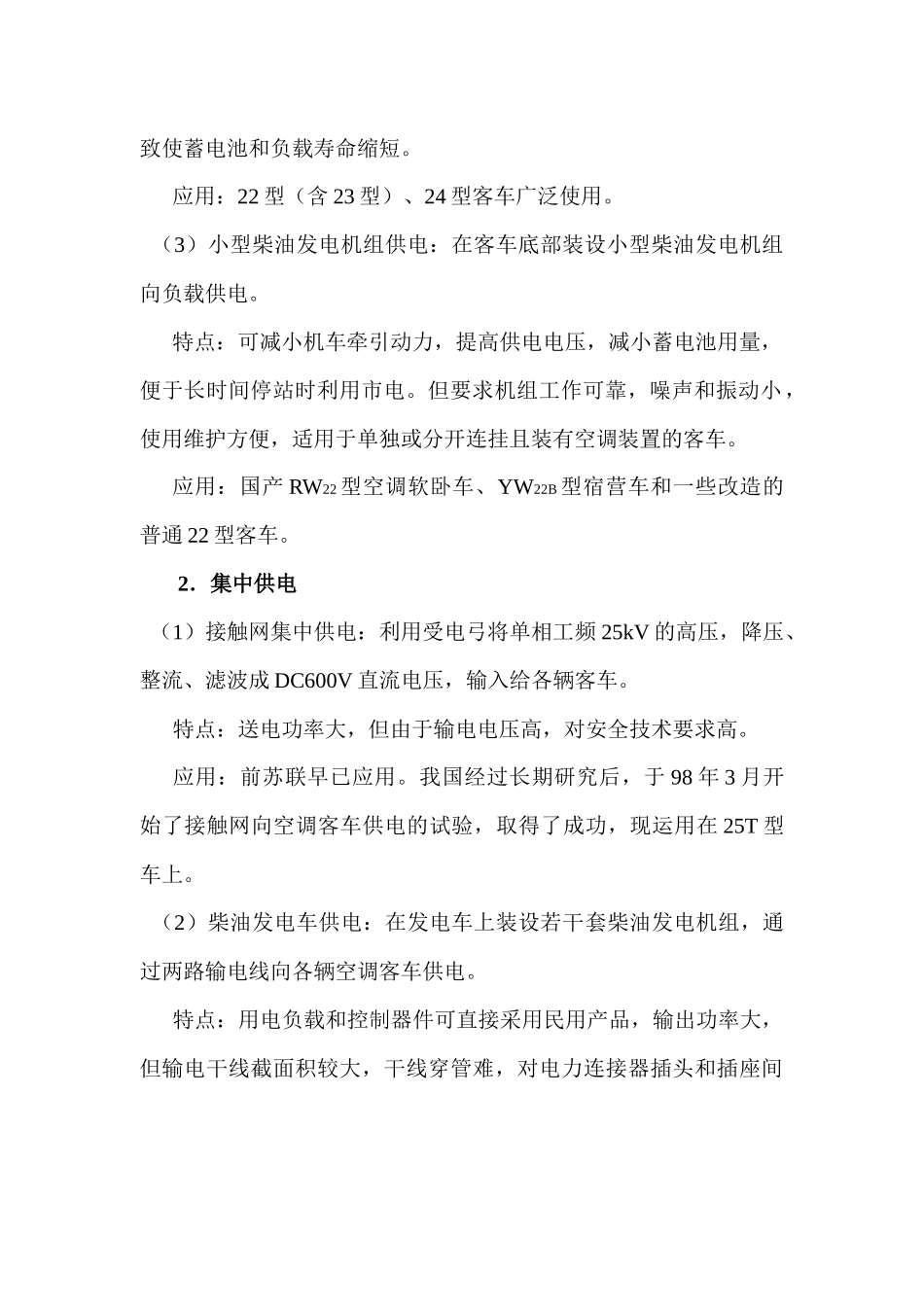

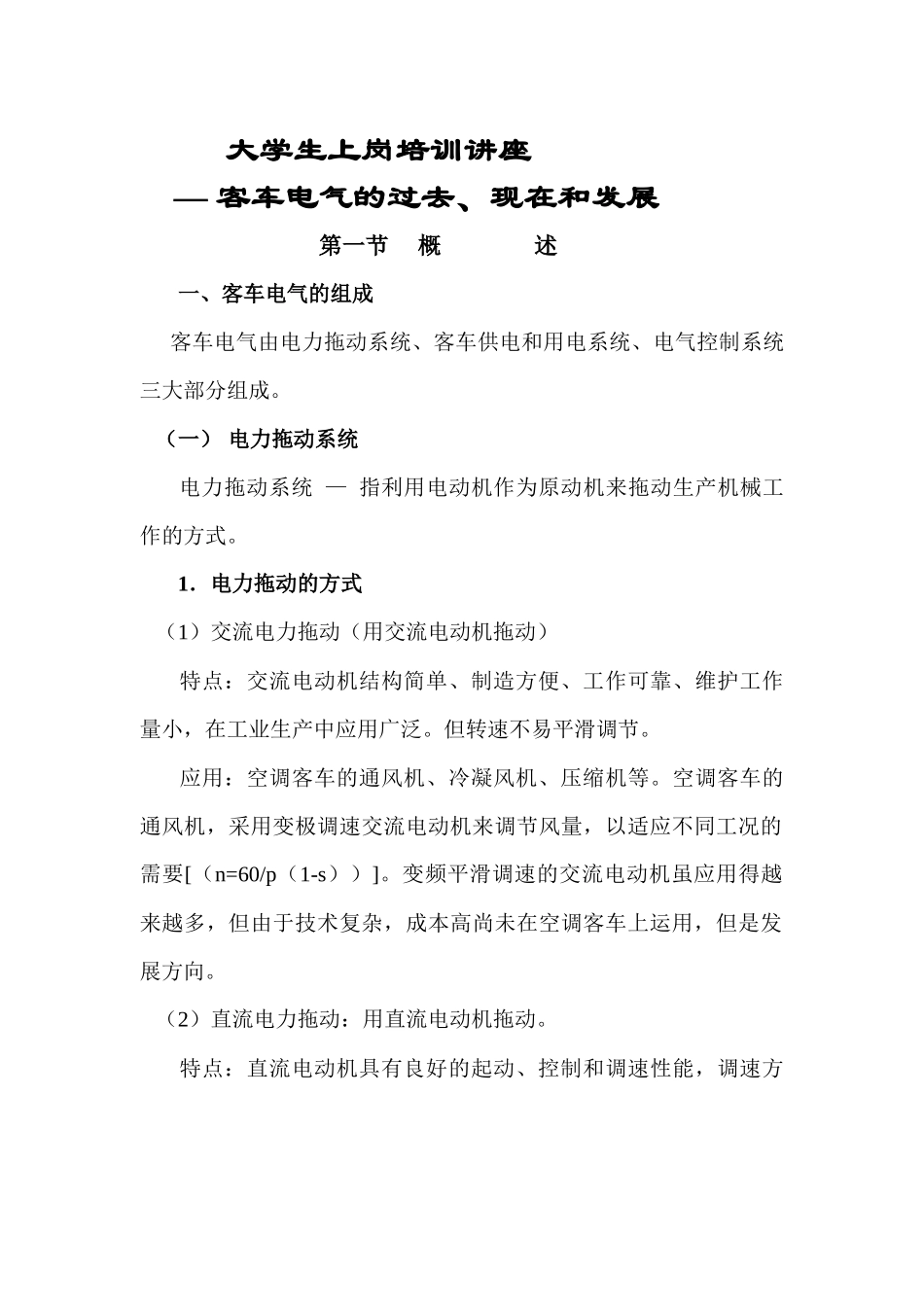

大学生上岗培训讲座—客车电气的过去、现在和发展第一节概述一、客车电气的组成客车电气由电力拖动系统、客车供电和用电系统、电气控制系统三大部分组成。(一)电力拖动系统电力拖动系统—指利用电动机作为原动机来拖动生产机械工作的方式。1.电力拖动的方式(1)交流电力拖动(用交流电动机拖动)特点:交流电动机结构简单、制造方便、工作可靠、维护工作量小,在工业生产中应用广泛。但转速不易平滑调节。应用:空调客车的通风机、冷凝风机、压缩机等。空调客车的通风机,采用变极调速交流电动机来调节风量,以适应不同工况的需要[(n=60/p(1-s))]。变频平滑调速的交流电动机虽应用得越来越多,但由于技术复杂,成本高尚未在空调客车上运用,但是发展方向。(2)直流电力拖动:用直流电动机拖动。特点:直流电动机具有良好的起动、控制和调速性能,调速方便。但直流电动机结构复杂、成本高,因有机械触点,电流换向时易产生火花,工作可靠性差,维护工作量大。应用:从原民德进口的24型空调客车的空调机组采用110V直流电力拖动,普通22型客车的电动水泵采用48V直流电力拖动等都属于直流拖动的情形。(二)客车供电系统1.单独供电三种情形:蓄电池供电;车轴发电机供电;小型柴油发电机供电。(1)蓄电池供电:把若干个蓄电池组合起来向负载供电。特点:设备简单,使用方便,可靠性较好。但单位功率所占的体积和重量较大,放电电压逐渐降低,需反复充电。国内客车不易见到。(2)车轴发电机供电:车轴发电机与蓄电池并联供电(介绍原理)。车轴传动装置J5型交流发电机整流器逆变器荧光灯稳压装置蓄电池电灯、电扇等图1车轴发电机供电原理图特点:结构简单,工作可靠,能适用多种供电制。但由于蓄电池组与负载共用一种电压,使负载电压过大,蓄电池充电电压过小,致使蓄电池和负载寿命缩短。应用:22型(含23型)、24型客车广泛使用。(3)小型柴油发电机组供电:在客车底部装设小型柴油发电机组向负载供电。特点:可减小机车牵引动力,提高供电电压,减小蓄电池用量,便于长时间停站时利用市电。但要求机组工作可靠,噪声和振动小,使用维护方便,适用于单独或分开连挂且装有空调装置的客车。应用:国产RW22型空调软卧车、YW22B型宿营车和一些改造的普通22型客车。2.集中供电(1)接触网集中供电:利用受电弓将单相工频25kV的高压,降压、整流、滤波成DC600V直流电压,输入给各辆客车。特点:送电功率大,但由于输电电压高,对安全技术要求高。应用:前苏联早已应用。我国经过长期研究后,于98年3月开始了接触网向空调客车供电的试验,取得了成功,现运用在25T型车上。(2)柴油发电车供电:在发电车上装设若干套柴油发电机组,通过两路输电线向各辆空调客车供电。特点:用电负载和控制器件可直接采用民用产品,输出功率大,但输电干线截面积较大,干线穿管难,对电力连接器插头和插座间的接触电阻要求高(小于0.0008Ω)。3.混合供电因牵引动力不同,客车编组方式不同而产生的多种供电方式混杂的情形称之。如空调装置和电热采暖由接触网或发电车供电,照明由车轴发电机供电等。(三)电气控制系统包括:制冷与空调装置电控系统,柴油发电机组电控系统,列车供电电控系统等。1.制冷与空调装置电控系统按操作方式分:手动控制,自动控制。按操作地点分:本车控制,集中控制(遥控)。2.柴油发电机组电控系统一般与柴油机整机配套,但考虑操作方便,在发电车可遥控,对机组的开机、停机等进行控制。空调客车的电控系统一般为继电器—接触器控制系统,它只能控制信号有无,不能控制信号大小,难以满足高精度的控制要求。用电子计算机进行自动控制是必然的发展趋势。二、客车电气装置的运用条件1、保证满足行车安全要求。2、要求电气装置工作可靠,重量轻,尺寸和成本小,结构简单、牢固,使用寿命长,便于日常检查和维修。3、满足以下工作环境条件温度变化范围:-50—+50℃相对湿度:20%—80%;海拔高度:0—3000m。第二节客车电气的过去八十年代以前,由于长期闭关锁国,我国的客车电气比较落后,它表现在以下三个方面。一、客车供电系统方面七十年代以前,我国使用的铁路...
