地下放疗中心锚杆工程监理细则VIP免费

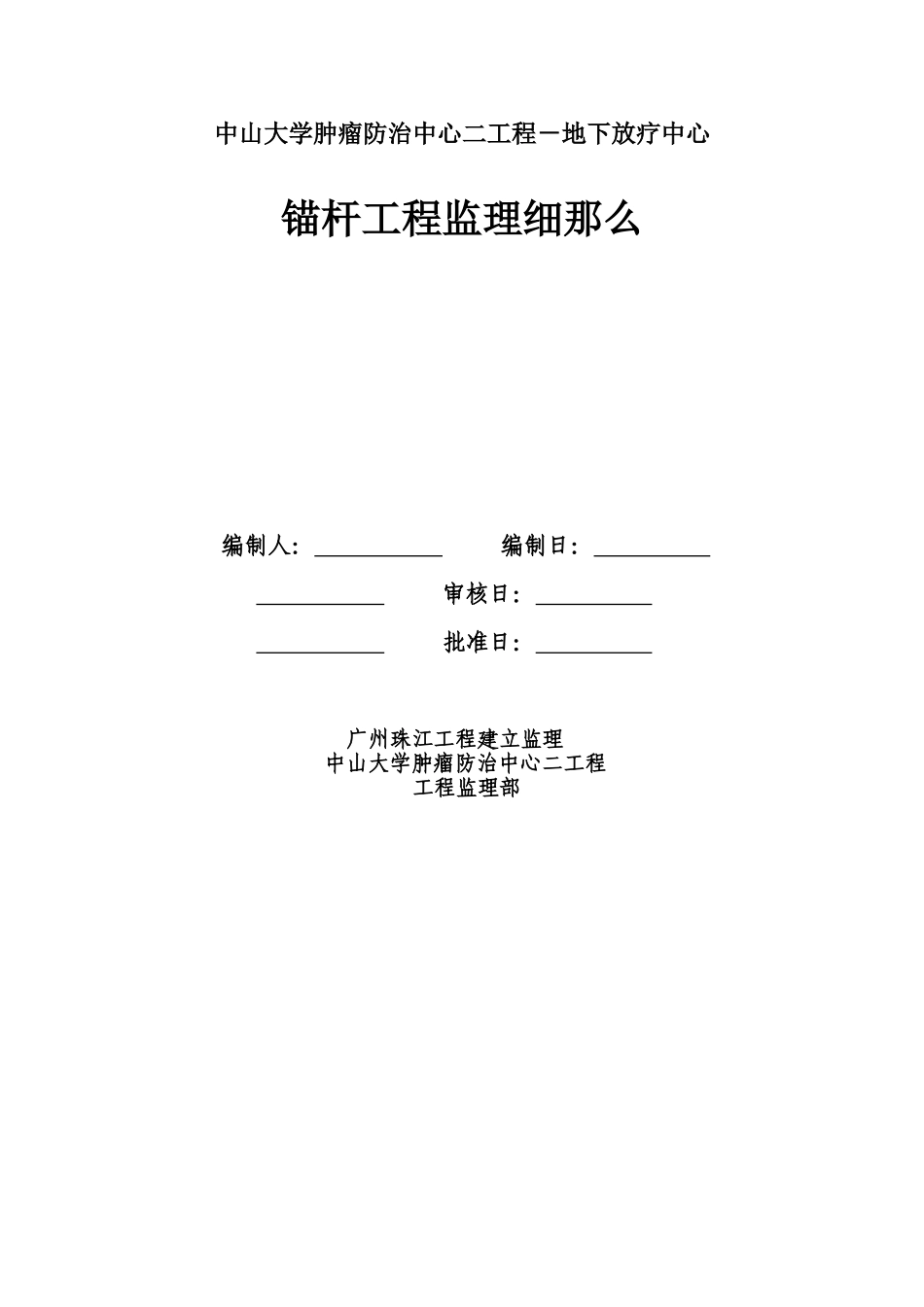

地下放疗中心锚杆工程监理细则_第1页
1/8

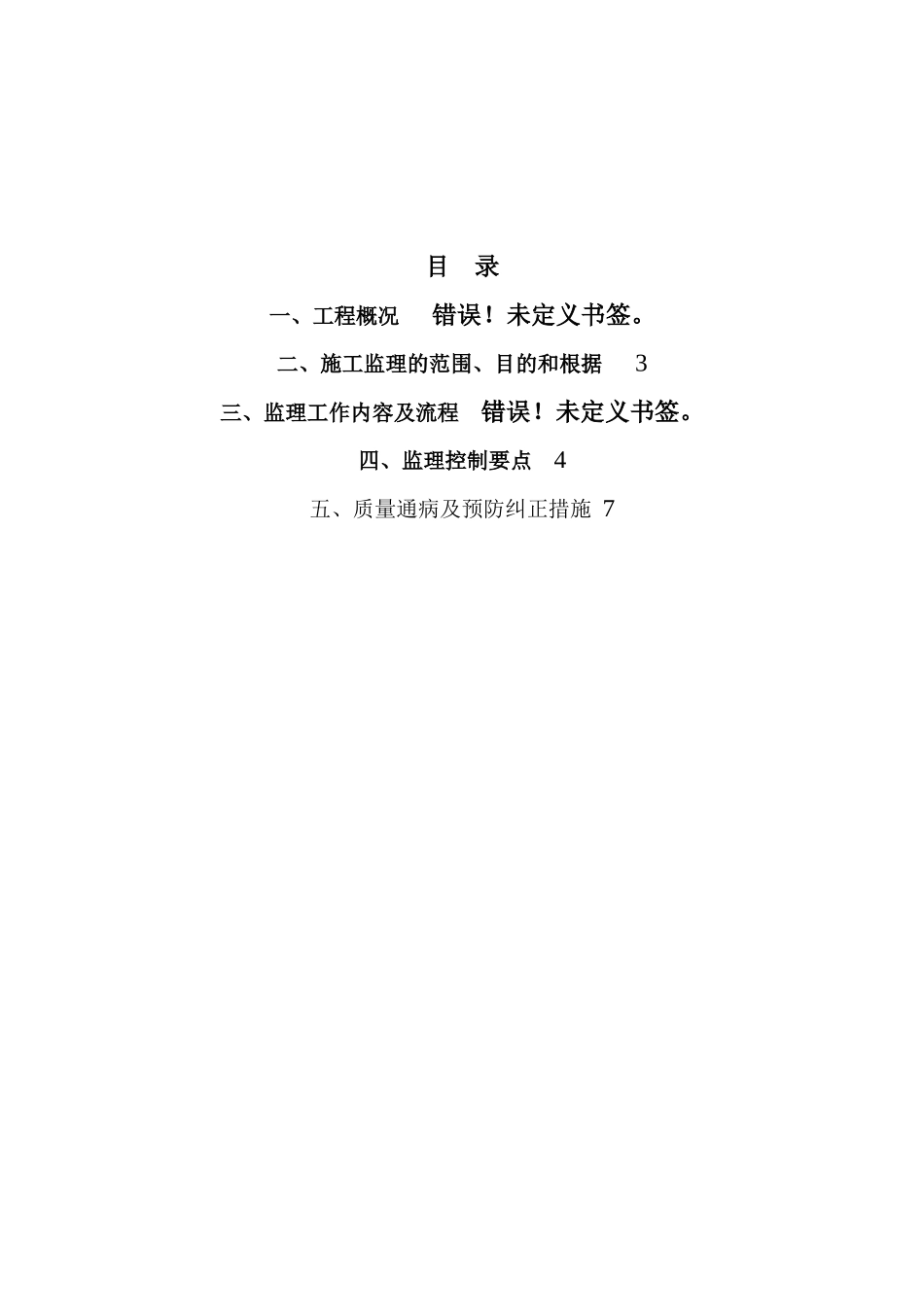

地下放疗中心锚杆工程监理细则_第2页
2/8

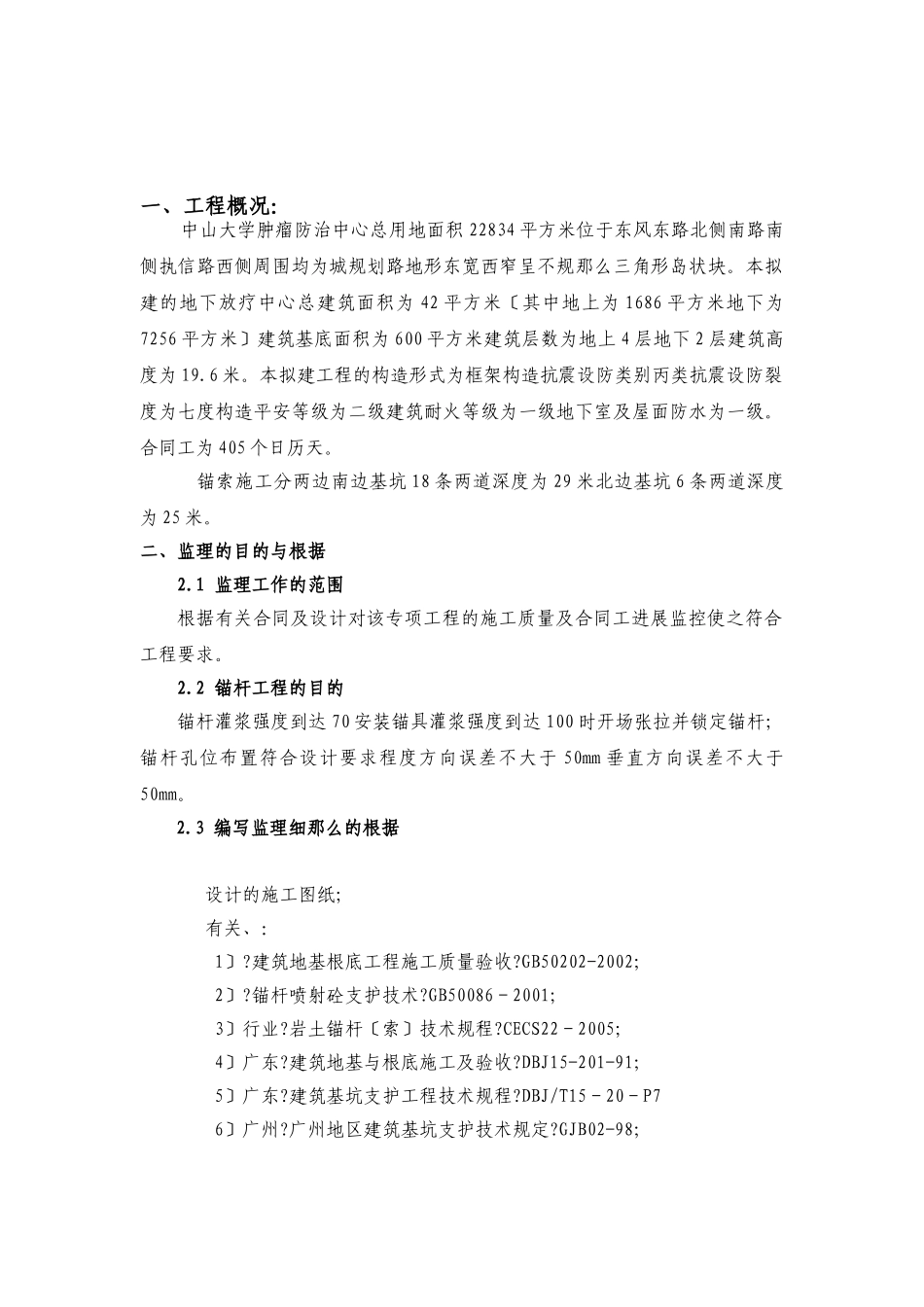

地下放疗中心锚杆工程监理细则_第3页
3/8
中山大学肿瘤防治中心二工程-地下放疗中心锚杆工程监理细那么编制人:编制日:审核日:批准日:广州珠江工程建立监理中山大学肿瘤防治中心二工程工程监理部目录一、工程概况错误!未定义书签。二、施工监理的范围、目的和根据3三、监理工作内容及流程错误!未定义书签。四、监理控制要点4五、质量通病及预防纠正措施7一、工程概况:中山大学肿瘤防治中心总用地面积22834平方米位于东风东路北侧南路南侧执信路西侧周围均为城规划路地形东宽西窄呈不规那么三角形岛状块。本拟建的地下放疗中心总建筑面积为42平方米〔其中地上为1686平方米地下为7256平方米〕建筑基底面积为600平方米建筑层数为地上4层地下2层建筑高度为19.6米。本拟建工程的构造形式为框架构造抗震设防类别丙类抗震设防裂度为七度构造平安等级为二级建筑耐火等级为一级地下室及屋面防水为一级。合同工为405个日历天。锚索施工分两边南边基坑18条两道深度为29米北边基坑6条两道深度为25米。二、监理的目的与根据2.1监理工作的范围根据有关合同及设计对该专项工程的施工质量及合同工进展监控使之符合工程要求。2.2锚杆工程的目的锚杆灌浆强度到达70安装锚具灌浆强度到达100时开场张拉并锁定锚杆;锚杆孔位布置符合设计要求程度方向误差不大于50mm垂直方向误差不大于50mm。2.3编写监理细那么的根据设计的施工图纸;有关、:1〕?建筑地基根底工程施工质量验收?GB50202-2002;2〕?锚杆喷射砼支护技术?GB50086-2001;3〕行业?岩土锚杆〔索〕技术规程?CECS22-2005;4〕广东?建筑地基与根底施工及验收?DBJ15-201-91;5〕广东?建筑基坑支护工程技术规程?DBJ/T15-20-P76〕广州?广州地区建筑基坑支护技术规定?GJB02-98;三、监理工作内容及流程:3.1预应力锚杆监理工作的内容锚杆杆件制作前对进场材料进展复检,合格前方可使用。插入钢绞线时,孔口预留工作长度大于1.2m。对注浆过程进展全程旁站监理。3.2锚杆监理工作的流程图纸会审施工准备、审查施工组织设计钻机械机位的检查终孔条件的断定、终孔验收锚杆钢绞线下料锚杆钢绞线的制作验收清孔检查下锚一次注浆过程的监控二次注浆过程的监控养护张拉锁图纸会审施工准备、审查施工组织设计钻机械机位的检查终孔条件的断定、终孔验收锚杆钢绞线下料锚杆钢绞线的制作验收清孔检查下锚一次注浆过程的监控二次注浆过程的监控养护张拉锁定锚杆验收熟详图纸四、监理控制要点:4.1事前监理控制开工前组织有关监理人员对设计图纸、合同、及其它与该锚杆工程有关的技术进展学习研究。图纸会审的要求会审时应明确锚杆的终孔条件锚杆杆体截面和长度、锚杆构造要求及锚头与锚固体的设计情况。施工组织设计审核的要求施工组织设计应包含以下内容:1)锚杆工程平面图、剖面图;2)场区地基土及地下水的性状、场区边线的地质剖面图;3)周边环境状况;4)施工废弃物排放以及处置;5)限制作业条件、环境平安规划和措施;6)地下埋设物、障碍物的处理;7)材料、钻机的技术性能、进场方案;8)锚杆钻孔、终孔、清孔、杆体下料及安装、注浆、验收试验的要求和工法;9)质量保证措施;10)施工平安保护措施。对施工的人员和资质进展审查。4.2事中监理控制开工前场地准备检查监理人员应检查场地的工作面、用水用电、基坑支护的平安性等。确认不存在问题或隐患的情况下方可同意施工。施工前应要求施工对工程原材料的主要技术性能进展检验并出具有效的检验。一般规定:.1锚杆验收试验的加载装置〔千斤顶、油泵〕的额定压力必须大于试验压力且试验前应进展标定。.2加载反力装置的承载力和刚度应满足试验荷载的要求。.3锚杆锚固体强度到达设计强度等级的70时方可进展锚杆试验。.4计量仪表〔测力计、位移计等〕应满足测试要求的精度。在锚杆施工前应根据实际情况选取一定数量的锚杆进展钻孔、注浆、试验性作业以检验设计的合理性及施工工艺和设备的适应性。监理人员应熟悉掌握CECS22-2005中有关锚杆验收试验的试验荷载、加荷等级、观测时间、破坏等有关技术参数。施工工艺控制.1锚杆钻孔应符合以下规定:1)、钻孔前根据设计要求定出孔位并作好标记;2)、锚孔程度及垂直方向的孔距偏向不应大于+100mm;3)、锚杆钻...
