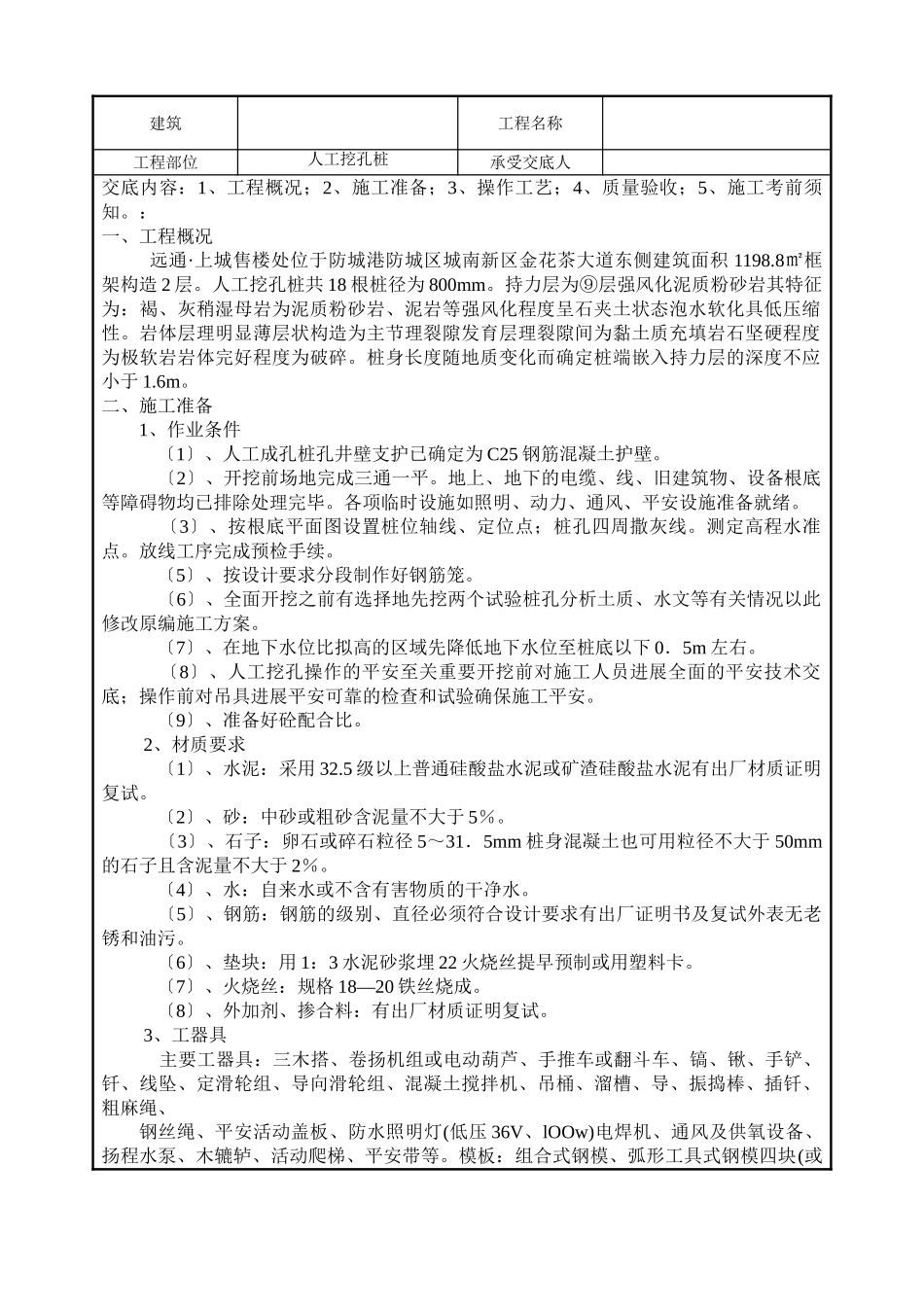

建筑工程名称工程部位人工挖孔桩承受交底人交底内容：1、工程概况；2、施工准备；3、操作工艺；4、质量验收；5、施工考前须知。：一、工程概况远通·上城售楼处位于防城港防城区城南新区金花茶大道东侧建筑面积1198.8㎡框架构造2层。人工挖孔桩共18根桩径为800mm。持力层为⑨层强风化泥质粉砂岩其特征为：褐、灰稍湿母岩为泥质粉砂岩、泥岩等强风化程度呈石夹土状态泡水软化具低压缩性。岩体层理明显薄层状构造为主节理裂隙发育层理裂隙间为黏土质充填岩石坚硬程度为极软岩岩体完好程度为破碎。桩身长度随地质变化而确定桩端嵌入持力层的深度不应小于1.6m。二、施工准备1、作业条件〔1〕、人工成孔桩孔井壁支护已确定为C25钢筋混凝土护壁。〔2〕、开挖前场地完成三通一平。地上、地下的电缆、线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施准备就绪。〔3〕、按根底平面图设置桩位轴线、定位点；桩孔四周撒灰线。测定高程水准点。放线工序完成预检手续。〔5〕、按设计要求分段制作好钢筋笼。〔6〕、全面开挖之前有选择地先挖两个试验桩孔分析土质、水文等有关情况以此修改原编施工方案。〔7〕、在地下水位比拟高的区域先降低地下水位至桩底以下0．5m左右。〔8〕、人工挖孔操作的平安至关重要开挖前对施工人员进展全面的平安技术交底；操作前对吊具进展平安可靠的检查和试验确保施工平安。〔9〕、准备好砼配合比。2、材质要求〔1〕、水泥：采用32.5级以上普通硅酸盐水泥或矿渣硅酸盐水泥有出厂材质证明复试。〔2〕、砂：中砂或粗砂含泥量不大于5％。〔3〕、石子：卵石或碎石粒径5～31．5mm桩身混凝土也可用粒径不大于50mm的石子且含泥量不大于2％。〔4〕、水：自来水或不含有害物质的干净水。〔5〕、钢筋：钢筋的级别、直径必须符合设计要求有出厂证明书及复试外表无老锈和油污。〔6〕、垫块：用1：3水泥砂浆埋22火烧丝提早预制或用塑料卡。〔7〕、火烧丝：规格18—20铁丝烧成。〔8〕、外加剂、掺合料：有出厂材质证明复试。3、工器具主要工器具：三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导、振捣棒、插钎、粗麻绳、钢丝绳、平安活动盖板、防水照明灯(低压36V、lOOw)电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、平安带等。模板：组合式钢模、弧形工具式钢模四块(或建筑工程名称工程部位人工挖孔桩承受交底人八块)拼装。卡具、挂钩和零配件。木板、木方8或12槽钢等。三、操作工艺1、工艺流程：放线定桩位及高程——开挖第一节桩孔土方——支护壁模板放附加钢筋——浇筑第一节护壁砼——检查桩位(中心)轴线——架设垂直运输架——安装电动葫芦(卷扬机或木辘轳)——安装吊桶、照明、活动盖板、水泵、通风机等——开挖吊运第二节桩孔土方(修边)——先拆第一节支第二节护壁模板(放附加钢筋)——浇筑第二节护壁砼——检查桩位(中心)轴线——逐层往下循环作业——开挖扩底局部——检查验收——吊放钢筋笼——放砼溜筒(导)——浇筑桩身砼(随浇随振)2、放线定桩位及高程在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图测定桩位轴线方格控制网和高程基准点。确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好之后必须经有关部门进展复查办好预检手续后开挖。3、开挖第一节桩孔土方开挖桩孔要从上到下逐层进展先挖中间局部的土方然后扩及周边有效地控制开挖桩孔的截面尺寸。第一节开挖深约1m安装护壁钢模板,继而浇灌混凝土护壁.往下施工时以每一节作为一个施工下施工时以每一节作为一个施工循环(即挖好每节土后接着浇灌一节混凝土护壁),一般土层中每节高度为1m如遇流砂、流泥区段每节高度宜小于0.5m。4、支护壁模板附加钢筋〔1〕、为防止桩孔壁坍方确保平安施工成孔要设置钢筋砼(或砼)井圈。当桩孔直径不大深度较浅而土质又好地下水位较低的情况下也可以采用喷射砼护壁。护壁的厚度要根据井圈材料、性能、刚度、稳定性、操作方便、构造简单等要求并按受力状况...
