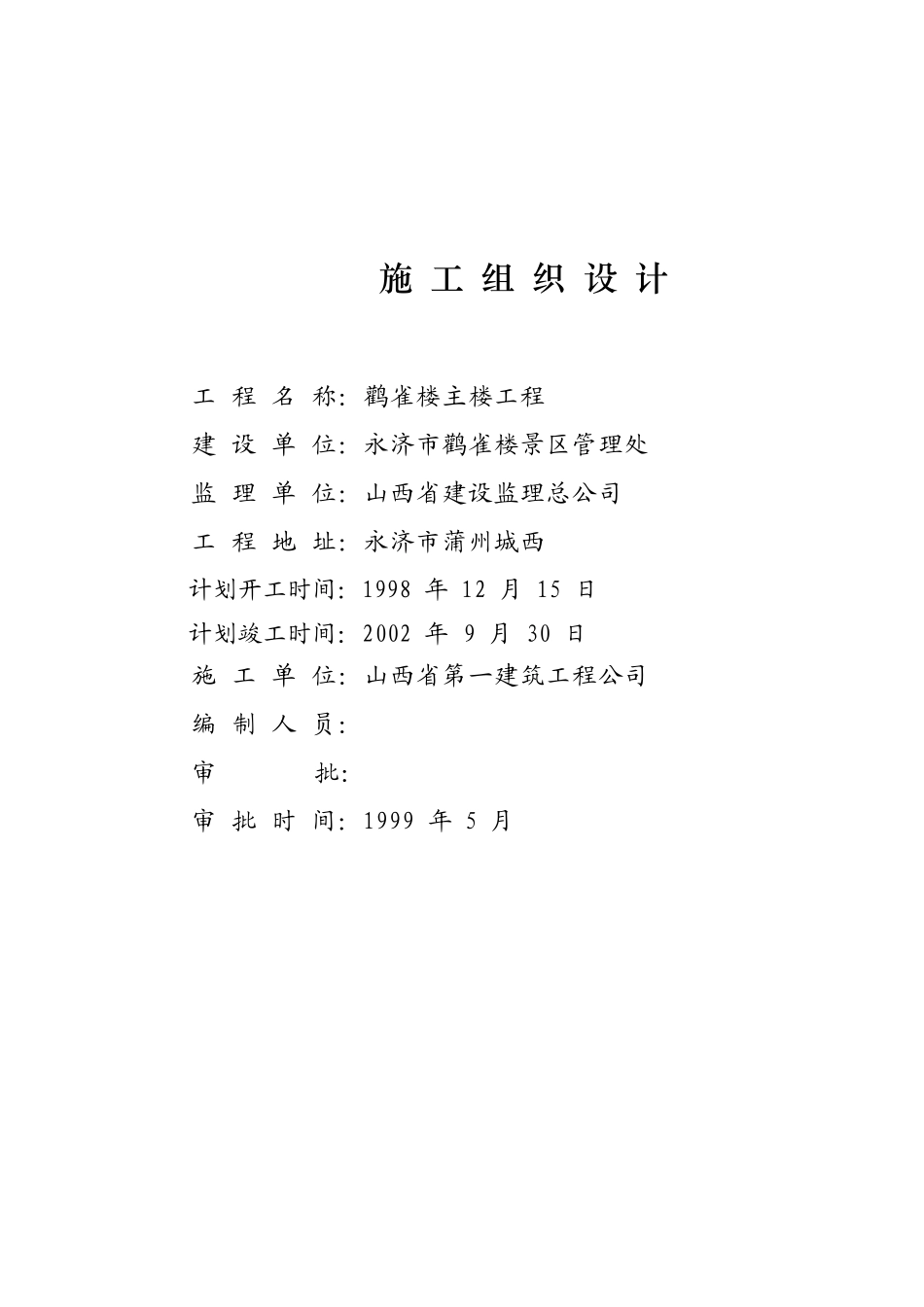

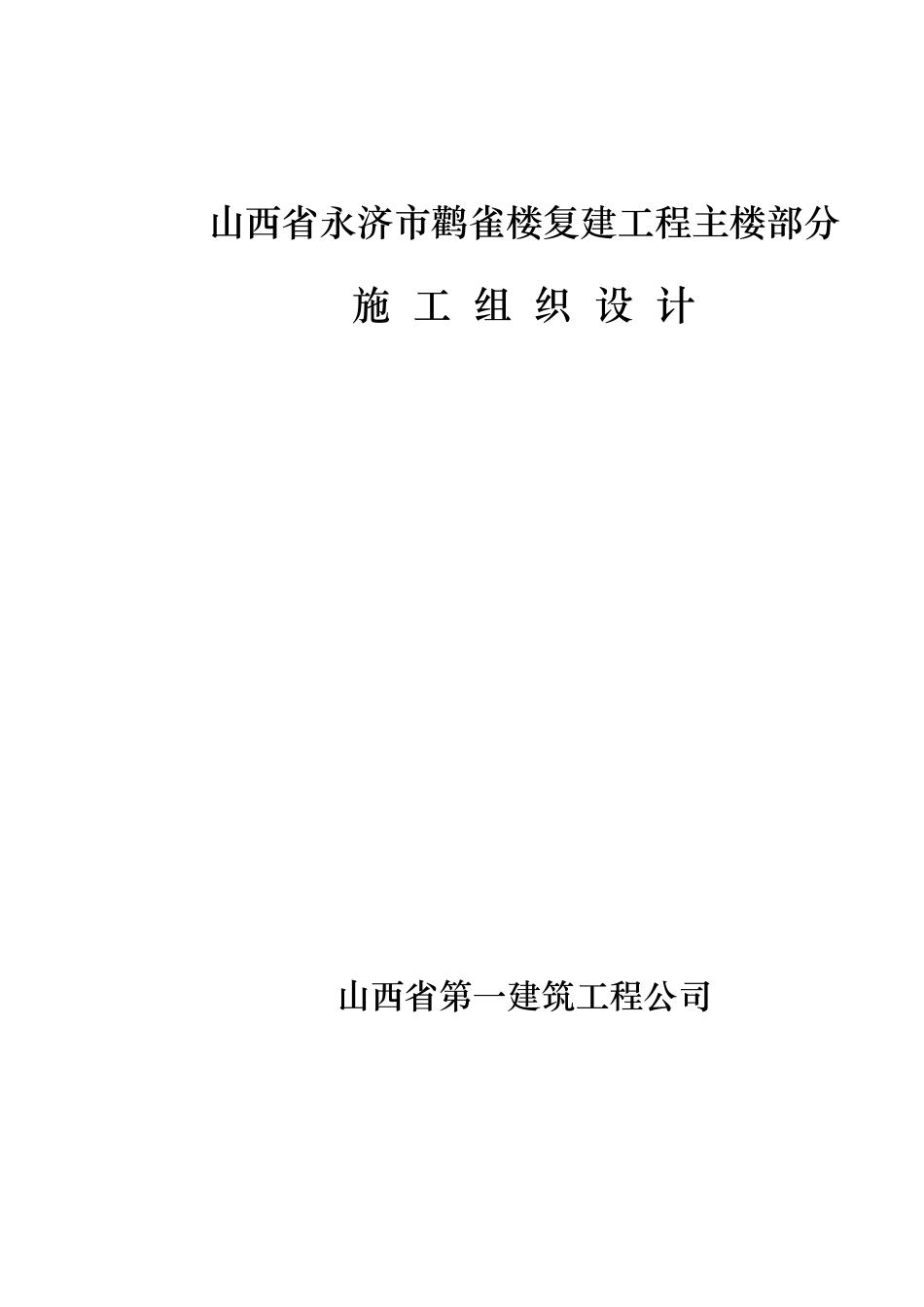

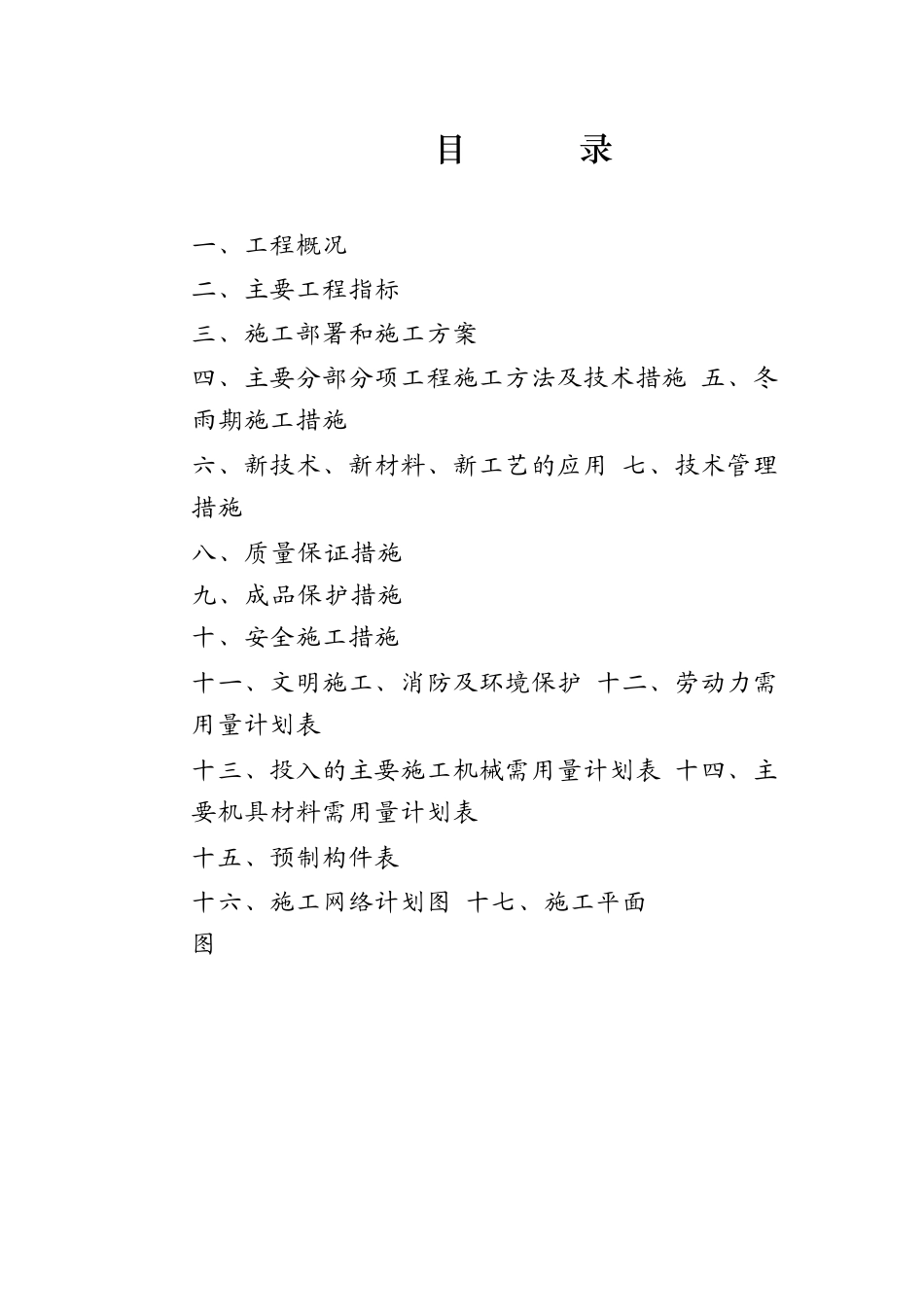

山西省永济市鹳雀楼复建工程主楼部分施工组织设计山西省第一建筑工程公司施工组织设计工程名称：鹳雀楼主楼工程建设单位：永济市鹳雀楼景区管理处监理单位：山西省建设监理总公司工程地址：永济市蒲州城西计划开工时间：1998年12月15日计划竣工时间：2002年9月30日施工单位：山西省第一建筑工程公司编制人员：审批：审批时间：1999年5月目录一、工程概况二、主要工程指标三、施工部署和施工方案四、主要分部分项工程施工方法及技术措施五、冬雨期施工措施六、新技术、新材料、新工艺的应用七、技术管理措施八、质量保证措施九、成品保护措施十、安全施工措施十一、文明施工、消防及环境保护十二、劳动力需用量计划表十三、投入的主要施工机械需用量计划表十四、主要机具材料需用量计划表十五、预制构件表十六、施工网络计划图十七、施工平面图永济市鹳雀楼复建工程主楼部分施工组织设计一、工程概况：鹳雀楼位于山西永济市蒲州古城之西，黄河岸畔，距堤坎800余m。本工程为永济市鹳雀楼景区复建工程。是钢筋混凝土框架剪力墙结构的仿唐三层四檐古建筑复建工程。建设单位是永济市鹳雀楼景区管理处，建筑设计及结构设计分别由山西古建筑工程有限公司及太原中晋建筑设计事务所设计，施工单位为山西省第一建筑工程公司。楼体分基座与楼身两部分。±0.00定于楼身一层室内地坪，基座之下四周散水牙子石相对标高为-16.5m，基座内分三层，底屋室内地坪相对标高-15.6m.楼身面宽七间，进深五间，外观为三层四檐，内分六层。底层外有副阶周匝，四面出抱厦。最顶层屋顶为单檐歇山顶，面宽五间，进深三间，四面各出抱厦三间。其腰部第四层（外观第二层）与第六层（外观第三层），在其下部腰檐之上挑出平座回廊，并围以勾片式钩栏。楼身自±0.00至主楼屋顶大吻之颠高57.4m。包括基座，楼体总高73.9m，楼体总面积15640m2，其中楼身建筑面积为8222.2m2。㈠土建部分结构形式为现浇框架剪力墙结构，箱形基础。建筑共九层，±0.00以下台基为三层，有箱形基础，以上楼身为六层，结构总高度为68.3m。框架柱±0.00以下为方柱，±0.00以上变为圆柱，在楼身二至六层柱头设卷杀及栌斗。在二、三、四层栌斗上园柱变径，并在五层平面上外槽柱轴线内移500mm。剪力墙设于两端捎间，轴D至轴G间（D-E墙高至±0.00）（E-G轴墙高至楼顶）及楼身外槽柱四角（尽间外角，高度至楼身一层顶）。楼身一至五层出檐的横向泥道拱，纵向一跳华拱，各层令拱、补间拱、部分枋和全部斗采用预制构件，其他纵向拱、角华拱基本采用现浇。混凝土强度等级：箱基柱，剪力墙为C30，其中箱基底板坑渗要求为S10，单桩承台混凝土C25，LL梁为C20，箱基顶板C30。台基1、2、3层（由-15.7m～-0.05m）、主楼1、2、3层（由-0.05～21.63m），5、6层（由31.23m以上）柱及剪力墙为C30，梁板为C25，其中6层屋顶三角架为C40。4层（21.63m～31.23m），梁板柱剪力墙均为C30。各层圆形檐檩及檩替均为C30。预制构件部分：一层令拱、捧节令拱为C30。各种斗及一层其他构件，二～六层华拱、泥道拱、补间一、二跳华拱、令拱均为C25。预制枋为C20。构件安装时的后浇部分均为C30。砌体为MU7.5粘土实心砖砌体、MU2.5焦渣空心砖砌体。所有砂浆为M5混合砂浆，以及干摆墙砌体。干摆墙用浆为：白灰、江米、白矾调制的白灰浆。室内外墙面只有一层尽间外墙面（红墙面）、楼梯间、电梯间、剪力墙、井壁面（为白墙面）为抹灰墙面，除此之外的砖墙（干摆墙）混凝土构件及各层吊顶以下均为明袱作法。明露混凝土构件为清水，要求表面平、光、曲线优美，尺寸一致。门窗除一层消防控制室为甲级防火门，各层楼梯口均为乙级防火门，7号楼梯顶层设防火卷帘，其他均为木制门窗隔扇，包括卫生间、楼梯间外侧的假门窗、假隔扇。屋面除六层中部用现浇混凝土顶板外，其四周抱厦及一层回廊抱厦，各层挑檐均为木制椽飞、望板，屋檐均采用绿色琉璃瓦剪边办法，其余各部筒瓦、板瓦皆用青棍布瓦。本工程抗震设防裂度为8度，场地土类别为Ⅱ类，结构抗震等级：框架为二级，剪力墙为一级。㈡电气工程1．该工程电源由地区10kV电网引入——10kV电源线，采用YJLV29-3×95型电力电缆埋地引入变配电所，...
