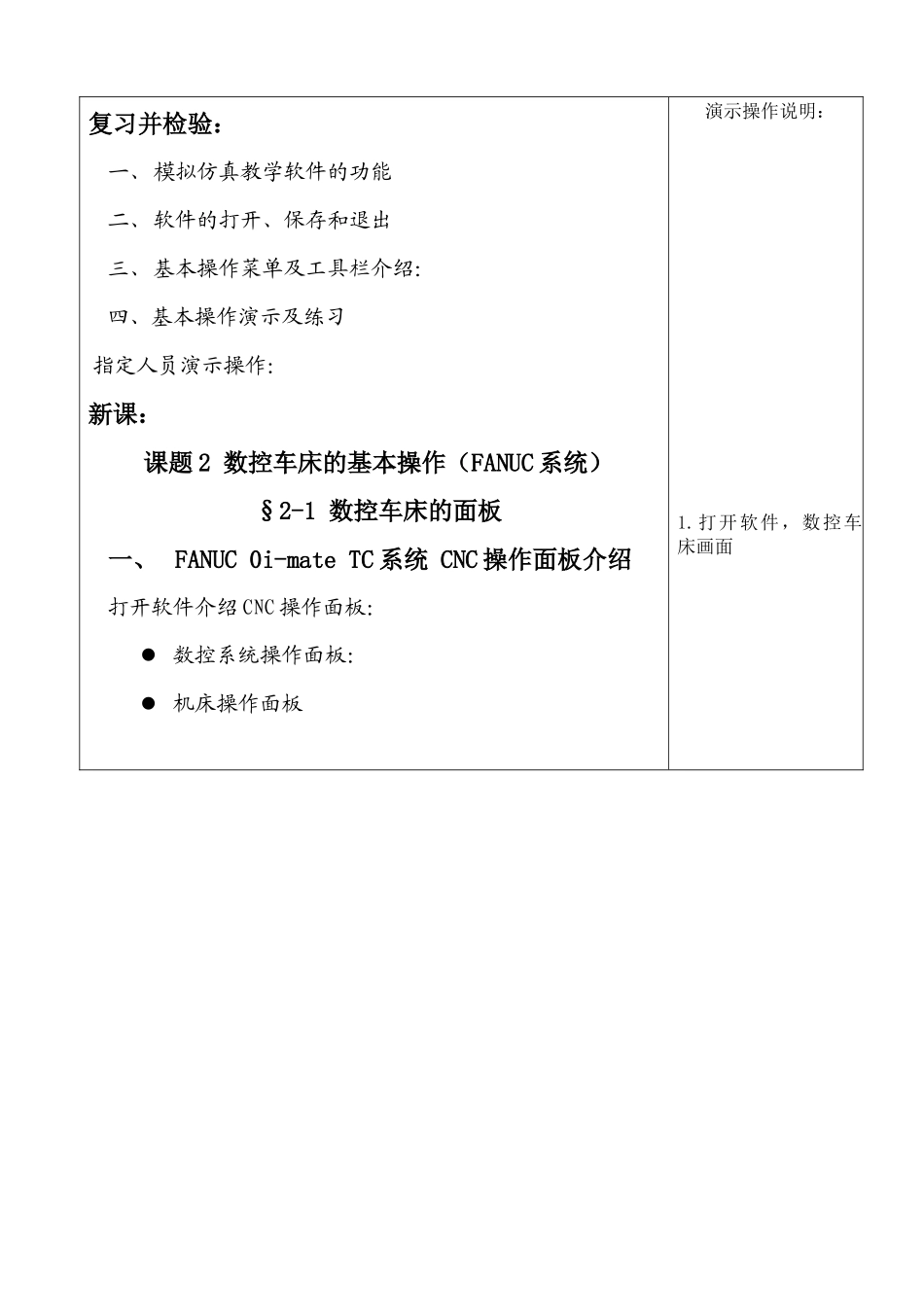

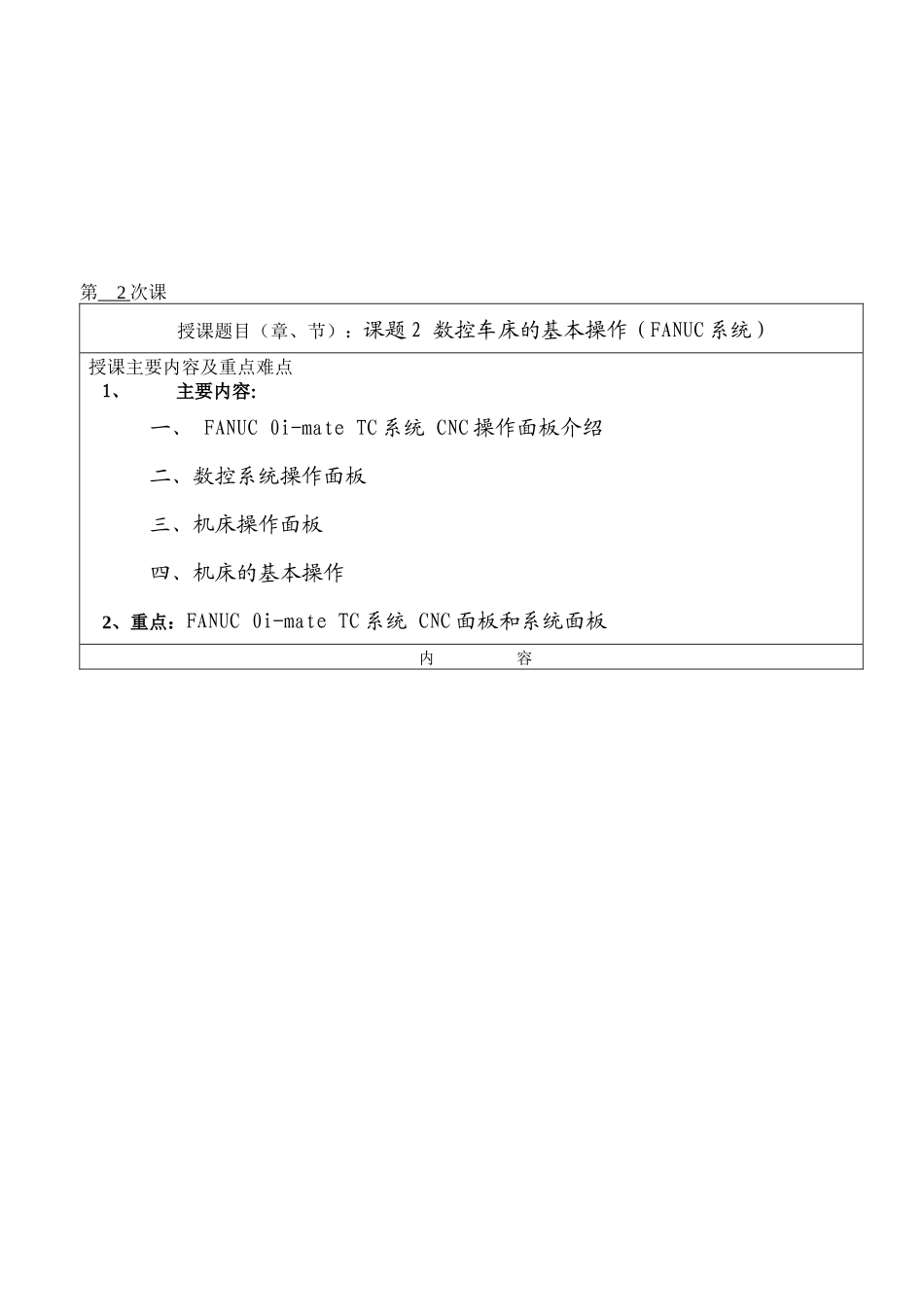

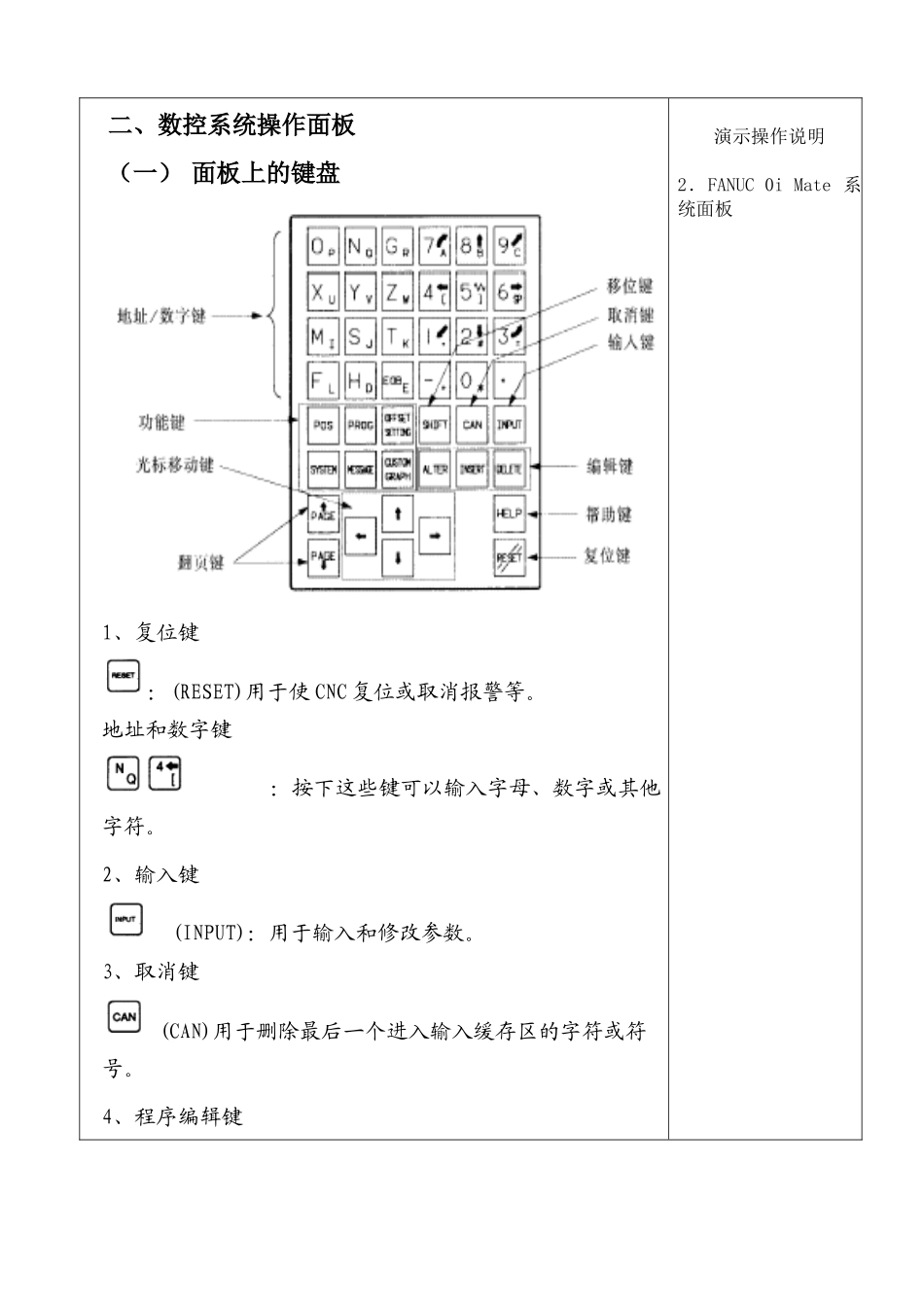

第2次课授课题目（章、节）：课题2数控车床的基本操作（FANUC系统）授课主要内容及重点难点1、主要内容：一、FANUC0i-mateTC系统CNC操作面板介绍二、数控系统操作面板三、机床操作面板四、机床的基本操作2、重点：FANUC0i-mateTC系统CNC面板和系统面板内容复习并检验：一、模拟仿真教学软件的功能二、软件的打开、保存和退出三、基本操作菜单及工具栏介绍：四、基本操作演示及练习指定人员演示操作：新课：课题2数控车床的基本操作（FANUC系统）§2-1数控车床的面板一、FANUC0i-mateTC系统CNC操作面板介绍打开软件介绍CNC操作面板：数控系统操作面板：机床操作面板演示操作说明：1.打开软件，数控车床画面二、数控系统操作面板（一）面板上的键盘1、复位键：(RESET)用于使CNC复位或取消报警等。地址和数字键：按下这些键可以输入字母、数字或其他字符。2、输入键(INPUT)：用于输入和修改参数。3、取消键(CAN)用于删除最后一个进入输入缓存区的字符或符号。4、程序编辑键演示操作说明2．FANUC0iMate系统面板：(DELET)删除键。：(INSERT)插入键。：(ALTER)替换键。5、光标移动键：(CURSOR)用于将光标向上或向下移动。6、换页键：(PAGE)用于将屏幕显示的页面向前或向后翻页。7、功能键功能键用于选择显示屏幕内容。有如下功能键：1)、(POS)按下该键，可以显示位置屏幕。2)、(PRGRM)按下该键，可以显示程序屏幕。3)、：(OFFSET/SETTING)按下该键，可以显示偏置/设置屏幕。4)、按此键显示系统画面5)、按此键显示信息画面演示操作说明：6)、按此键显示图形画面8、软键：相当于功能键下的二级菜单。按下功能键後，按与屏幕文字相对的软键，可以进入该菜单。（二）、位置屏幕：当按下面板上的(POS)键，屏幕显示为位置。屏幕下方有二级菜单：绝对、相对、综合。单击二级菜单正下方的软键，就可以执行该菜单命令。例如，单击“综合”正下方的软键，屏幕将显示绝对坐标、相对坐标和机械坐标（三）、程序屏幕：当按下面板上的(PRGRM)键，屏幕显示为程序屏幕（如下图）。屏幕下方有二级菜单：程式、整理。单击二级菜单正下方的软键，就可以执行该菜单命令。例如，如果事先已经导入了或手工编写了程序，单击“程式”正下方的软键，屏幕将显示该程序的内容。（四）.刀具偏置/设置屏幕演示操作说明：3.POS键，显示位置屏幕及二级菜单4.按PROG键显示序程屏幕及二级菜单当按下面板上的(SETTINGOFSET)键，屏幕显示为刀具偏置/设置屏幕（如下图）。屏幕下方有二级菜单：补正、MACRO、坐标系。单击二级菜单正下方的软键，就可以执行该菜单命令。例如，单击“坐标系”正下方的软键，屏幕将显示可供设定的工件坐标系：G54、G55、G56、G57、G58、G59。其中，G57、G58、G59在下一页，可以按翻页键向下翻页。（五）、系统参数屏幕当按下面板上的(SYSEM)键，按此键显示系统画面,屏幕显示为参数屏幕。屏幕下方有二级菜单：参数、诊断。单击二级菜单正下方的软键，就可以执行该菜单命令。按翻页键，可以显示更多参数和诊断页。（六）、信息显示屏幕按此键显示信息画面。按下MESSAGE功能键，可以显示报警，报警履历和外部信息等数据息号。（七）图形显示屏幕按此键显示图形画面。可以在画面上显示程编的刀具轨迹，通过观察屏显的轨迹可以检查加工过程。显示的图形演示操作说明：5.按OFFSET/SETTING键刀具偏置/设置显示屏幕及二级菜单6.按SYSEM键程显示系统屏幕及二级菜单7.按MWSSAGE键显示报警等信息及二级菜单8.按GRAPH键显示图形画面及二级菜单画面可以放大/缩小。显示刀具轨迹前必须设定画图坐标(参数)和绘图参数。三、机床操作面板（一）、操作选择：操作选择：单段/空运行/跳选/锁住/尾架/回零（二）、速度变化快速进给倍率速度变化：轴选择/复位/主轴减少/主轴100%/主轴增加（三）、方式选择工作方式：自动/编辑/MDI/JOG/手摇（四）、手动控制主轴的启动、停止：主轴反转/停止/正转（五）、手动进给手动X/Z轴进给（六）、指示灯：电源指示灯X、Z回参考点指示灯（七）、系统启动、停止演示操作说明：9.根据机床操作面板演示系统启动系统停止（八）、进给倍率和进给速度进给速率（九）手轮控制：快速进给...
