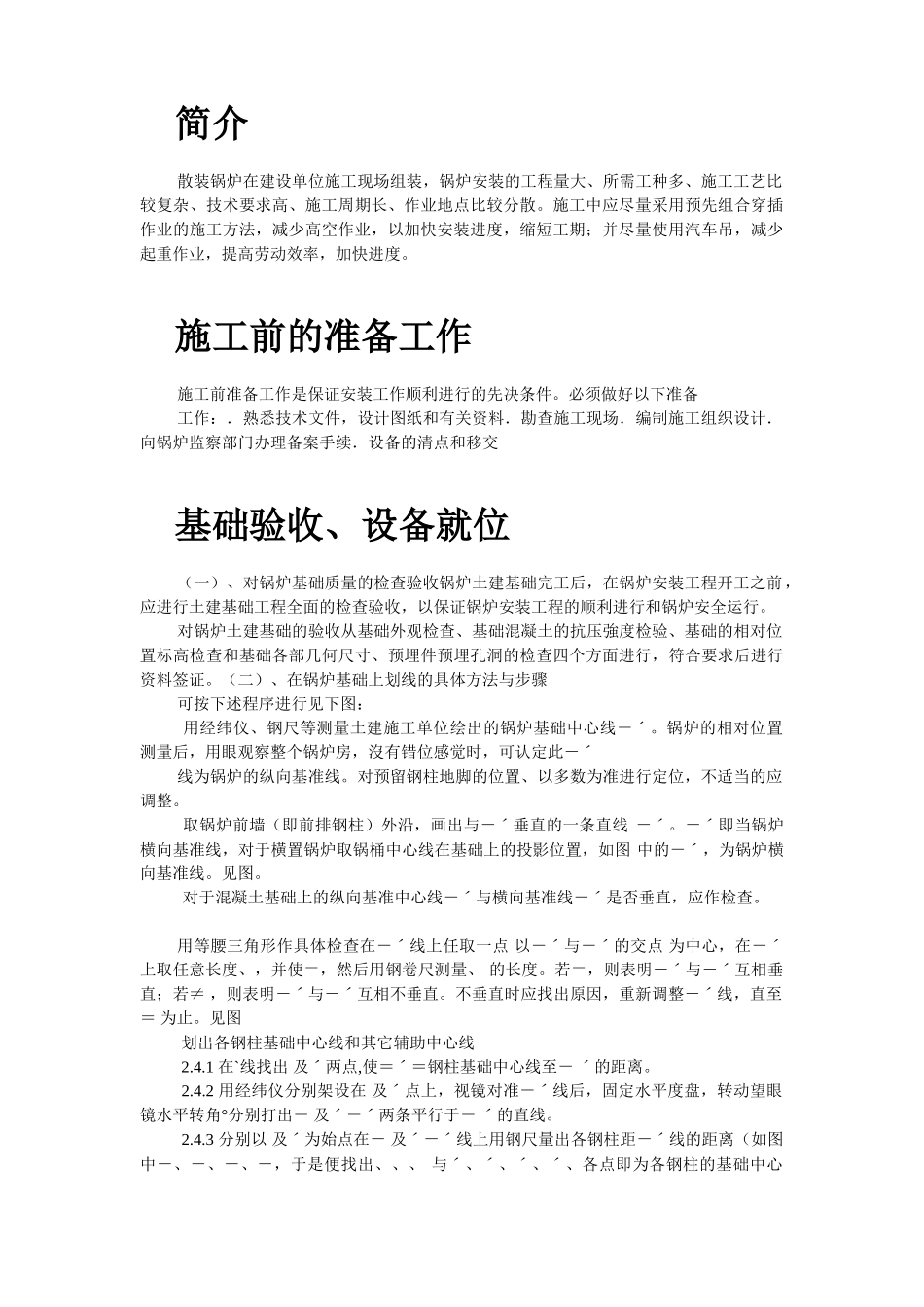

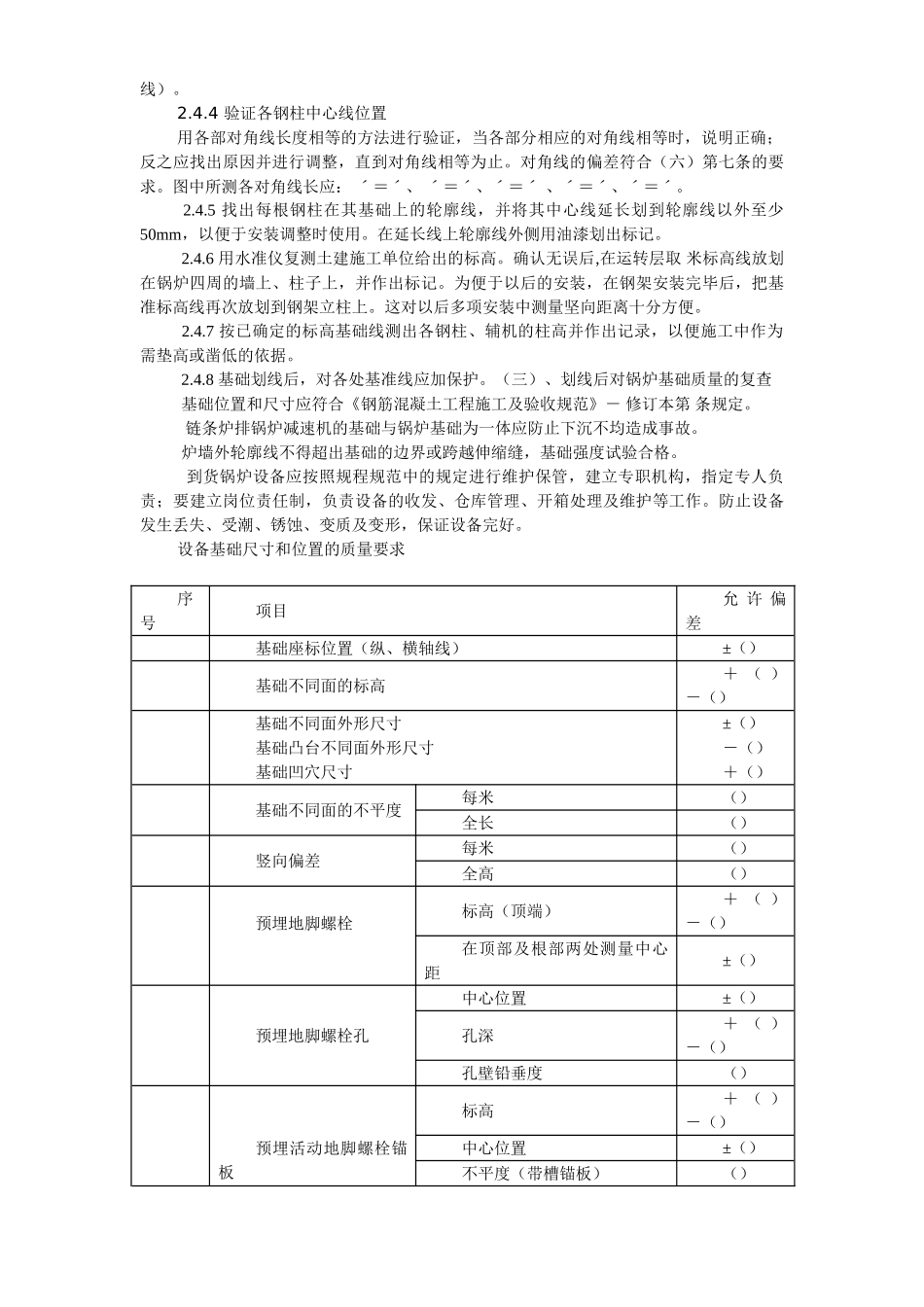

目录简介散装锅炉在建设单位施工现场组装，锅炉安装的工程量大、所需工种多、施工工艺比较复杂、技术要求高、施工周期长、作业地点比较分散。施工中应尽量采用预先组合穿插作业的施工方法，减少高空作业，以加快安装进度，缩短工期；并尽量使用汽车吊，减少起重作业，提高劳动效率，加快进度。施工前的准备工作施工前准备工作是保证安装工作顺利进行的先决条件。必须做好以下准备工作：．熟悉技术文件，设计图纸和有关资料．勘查施工现场．编制施工组织设计．向锅炉监察部门办理备案手续．设备的清点和移交基础验收、设备就位（一）、对锅炉基础质量的检查验收锅炉土建基础完工后，在锅炉安装工程开工之前，应进行土建基础工程全面的检查验收，以保证锅炉安装工程的顺利进行和锅炉安全运行。对锅炉土建基础的验收从基础外观检查、基础混凝土的抗压強度检验、基础的相对位置标高检查和基础各部几何尺寸、预埋件预埋孔洞的检查四个方面进行，符合要求后进行资料签证。（二）、在锅炉基础上划线的具体方法与步骤可按下述程序进行见下图：用经纬仪、钢尺等测量土建施工单位绘出的锅炉基础中心线－ˊ。锅炉的相对位置测量后，用眼观察整个锅炉房，沒有错位感觉时，可认定此－ˊ线为锅炉的纵向基准线。对预留钢柱地脚的位置、以多数为准进行定位，不适当的应调整。取锅炉前墙（即前排钢柱）外沿，画出与－ˊ垂直的一条直线－ˊ。－ˊ即当锅炉横向基准线，对于橫置锅炉取锅桶中心线在基础上的投影位置，如图中的－ˊ，为锅炉横向基准线。见图。对于混凝土基础上的纵向基准中心线－ˊ与横向基准线－ˊ是否垂直，应作检查。用等腰三角形作具体检查在－ˊ线上任取一点以－ˊ与－ˊ的交点为中心，在－ˊ上取任意长度、，并使＝，然后用钢卷尺测量、的长度。若＝，则表明－ˊ与－ˊ互相垂直；若≠，则表明－ˊ与－ˊ互相不垂直。不垂直时应找出原因，重新调整－ˊ线，直至＝为止。见图划出各钢柱基础中心线和其它辅助中心线2.4.1在`线找出及ˊ两点,使＝ˊ＝钢柱基础中心线至－ˊ的距离。2.4.2用经纬仪分别架设在及ˊ点上，视镜对准－ˊ线后，固定水平度盘，转动望眼镜水平转角°分别打出－及ˊ－ˊ两条平行于－ˊ的直线。2.4.3分别以及ˊ为始点在－及ˊ－ˊ线上用钢尺量出各钢柱距－ˊ线的距离（如图中－、－、－、－，于是便找出、、、与ˊ、ˊ、ˊ、ˊ、各点即为各钢柱的基础中心线）。2.4.4验证各钢柱中心线位置用各部对角线长度相等的方法进行验证，当各部分相应的对角线相等时，说明正确；反之应找出原因并进行调整，直到对角线相等为止。对角线的偏差符合（六）第七条的要求。图中所测各对角线长应：ˊ＝ˊ、ˊ＝ˊ、ˊ＝ˊ、ˊ＝ˊ、ˊ＝ˊ。2.4.5找出每根钢柱在其基础上的轮廓线，并将其中心线延长划到轮廓线以外至少50mm，以便于安装调整时使用。在延长线上轮廓线外侧用油漆划出标记。2.4.6用水准仪复测土建施工单位给出的标高。确认无误后,在运转层取米标高线放划在锅炉四周的墙上、柱子上，并作出标记。为便于以后的安装，在钢架安装完毕后，把基准标高线再次放划到钢架立柱上。这对以后多项安装中测量坚向距离十分方便。2.4.7按已确定的标高基础线测出各钢柱、辅机的柱高并作出记录，以便施工中作为需垫高或凿低的依据。2.4.8基础划线后，对各处基准线应加保护。（三）、划线后对锅炉基础质量的复查基础位置和尺寸应符合《钢筋混凝土工程施工及验收规范》－修订本第条规定。链条炉排锅炉减速机的基础与锅炉基础为一体应防止下沉不均造成事故。炉墙外轮廓线不得超出基础的边界或跨越伸缩缝，基础强度试验合格。到货锅炉设备应按照规程规范中的规定进行维护保管，建立专职机构，指定专人负责；要建立岗位责任制，负责设备的收发、仓库管理、开箱处理及维护等工作。防止设备发生丢失、受潮、锈蚀、变质及变形，保证设备完好。设备基础尺寸和位置的质量要求序号项目允许偏差基础座标位置（纵、横轴线）±（）基础不同面的标高＋（）－（）基础不同面外形尺寸±（）基础凸台不同面外形尺寸－（）基础凹穴尺寸＋（）基础不同面的不平度每米（）全长（）竖向偏差每米（）全高（）预埋地脚...
