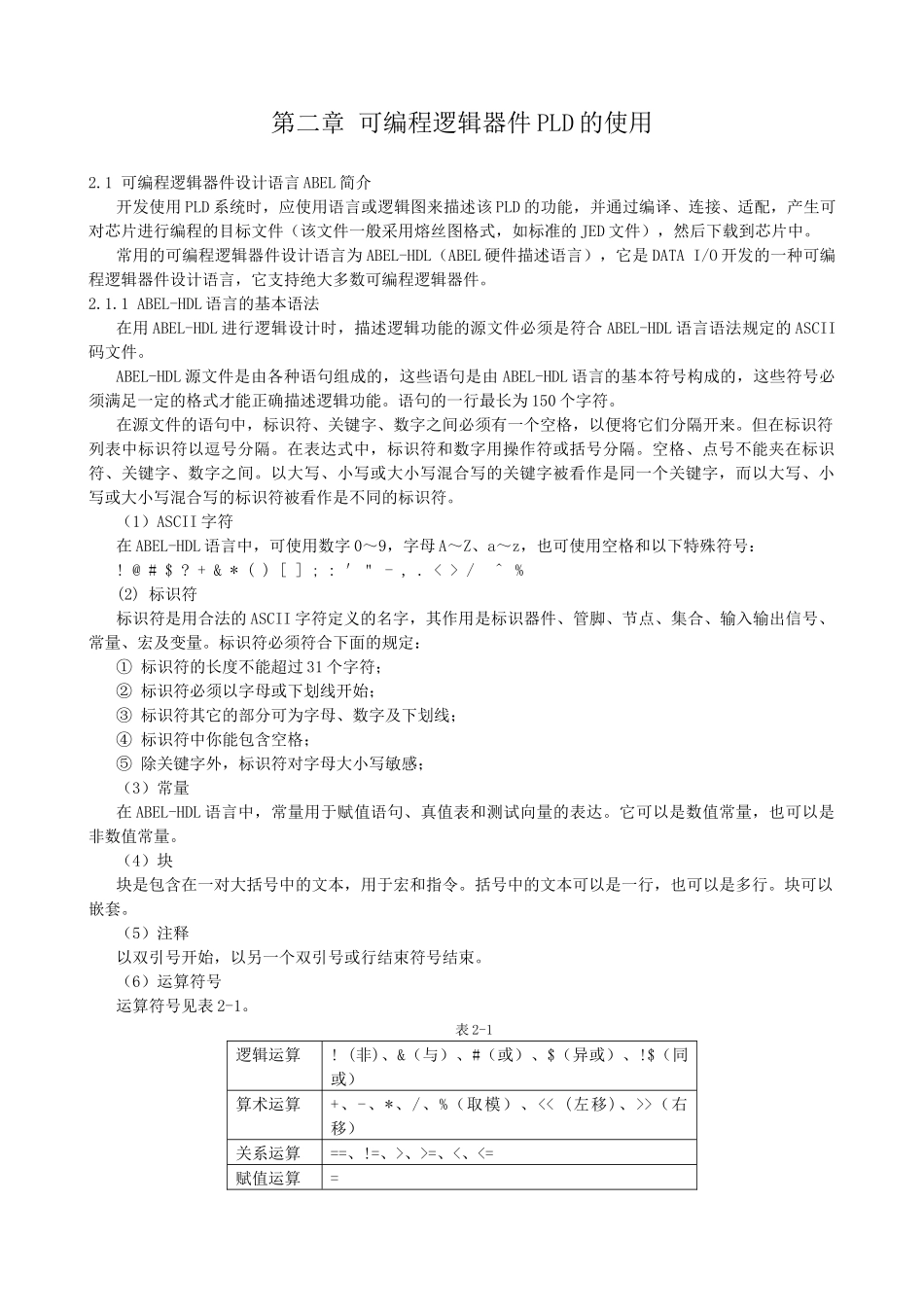

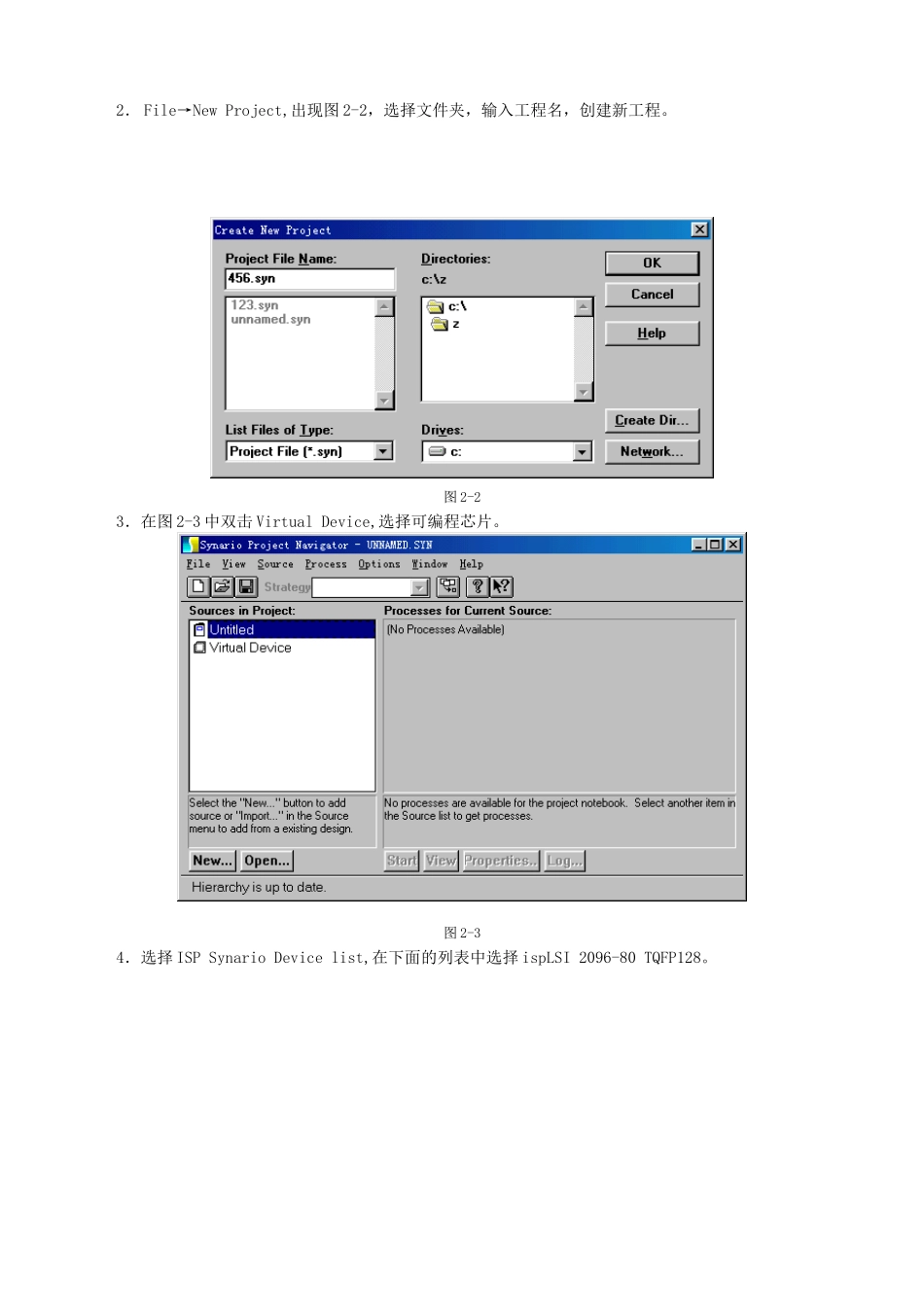

第二章可编程逻辑器件PLD的使用2.1可编程逻辑器件设计语言ABEL简介开发使用PLD系统时，应使用语言或逻辑图来描述该PLD的功能，并通过编译、连接、适配，产生可对芯片进行编程的目标文件（该文件一般采用熔丝图格式，如标准的JED文件），然后下载到芯片中。常用的可编程逻辑器件设计语言为ABEL-HDL（ABEL硬件描述语言），它是DATAI/O开发的一种可编程逻辑器件设计语言，它支持绝大多数可编程逻辑器件。2.1.1ABEL-HDL语言的基本语法在用ABEL-HDL进行逻辑设计时，描述逻辑功能的源文件必须是符合ABEL-HDL语言语法规定的ASCII码文件。ABEL-HDL源文件是由各种语句组成的，这些语句是由ABEL-HDL语言的基本符号构成的，这些符号必须满足一定的格式才能正确描述逻辑功能。语句的一行最长为150个字符。在源文件的语句中，标识符、关键字、数字之间必须有一个空格，以便将它们分隔开来。但在标识符列表中标识符以逗号分隔。在表达式中，标识符和数字用操作符或括号分隔。空格、点号不能夹在标识符、关键字、数字之间。以大写、小写或大小写混合写的关键字被看作是同一个关键字，而以大写、小写或大小写混合写的标识符被看作是不同的标识符。（1）ASCII字符在ABEL-HDL语言中，可使用数字0～9，字母A～Z、a～z，也可使用空格和以下特殊符号：!@#$?+&*()[];:＇＂-,.<>/＾%(2)标识符标识符是用合法的ASCII字符定义的名字，其作用是标识器件、管脚、节点、集合、输入输出信号、常量、宏及变量。标识符必须符合下面的规定：①标识符的长度不能超过31个字符；②标识符必须以字母或下划线开始；③标识符其它的部分可为字母、数字及下划线；④标识符中你能包含空格；⑤除关键字外，标识符对字母大小写敏感；（3）常量在ABEL-HDL语言中，常量用于赋值语句、真值表和测试向量的表达。它可以是数值常量，也可以是非数值常量。（4）块块是包含在一对大括号中的文本，用于宏和指令。括号中的文本可以是一行，也可以是多行。块可以嵌套。（5）注释以双引号开始，以另一个双引号或行结束符号结束。（6）运算符号运算符号见表2-1。表2-1逻辑运算!(非)、&（与）、#（或）、$（异或）、!$（同或）算术运算+、-、*、/、%（取模）、<<(左移)、>>（右移）关系运算==、!=、>、>=、<、<=赋值运算=2.1.2ABEL-HDL语言的基本结构ABEL-HDL语言源文件由一个或多个相互独立的模块组成，每个模块包含了一个完整的逻辑描述。源文件中的所有模块都可以被ABEL-HDL软件同时处理。ABEL-HDL语言源文件举例如下,文件名为F456.ABL、模块名为M456、标题名为T456。标头段MODULEM456TITLE'T456'定义段IAB10PIN45;IAB9PIN44;IAB8PIN43;IAB7PIN42;IAB6PIN41;逻辑描述段EQUATIONSIAB7=IAB9&IAB8;IAB6=IAB9$IAB8;结束段END2.2ISPSynarioSystem简介ISPSynarioSystem是一个集成环境，可使用ABEL-HDL语言编辑、编译及产生JED文件。这个软件的文件组织方法是：首先建立一个工程文件（扩展名为SYN），然后在工程文件中建立一个或多个逻辑功能描述源文件（扩展名为ABL），在源文件中又包含一个或多个模块。在下面的步骤中，建立了一个工程文件（456.SYN）,其中包含一个逻辑功能描述源文件（F456.ABL），在源文件F456.ABL中包含一个模块（M456）。最后经编译后产生的扩展名为JED文件为456.JED，和工程文件名相同。步骤如下：在使用该软件之前，①PLD板上的串口线接到微机的串口，一般为COM1。②PLD板上的四个插座和FD-CES实验仪上对应的四个扁平电缆正确连接。③PLD板上的并口线接到微机的并口④将FD-CES实验仪上的SW/USER开关拨到SW位置⑤将FD-CES实验仪上的KAL/KAH、KBL/KBH、KCL/KCH开关分别拨到右、左、左位置，KRL/KRH开关拨到“上面”位置⑥打开FD-CES实验仪电源。1．找到桌面上的图标ISPSynario，双击启动，见图2-1。图2-12．File→NewProject,出现图2-2，选择文件夹，输入工程名，创建新工程。图2-23．在图2-3中双击VirtualDevice,选择可编程芯片。图2-34．选择ISPSynarioDevicelist,在下面的列表中选择ispLSI2096-80TQFP128。图2-45．Source→New创建ABEL源文件，在图2-5中选择第二项建立ABEL模块。图2-56．输入模块名、文件名和标题。图2-...
