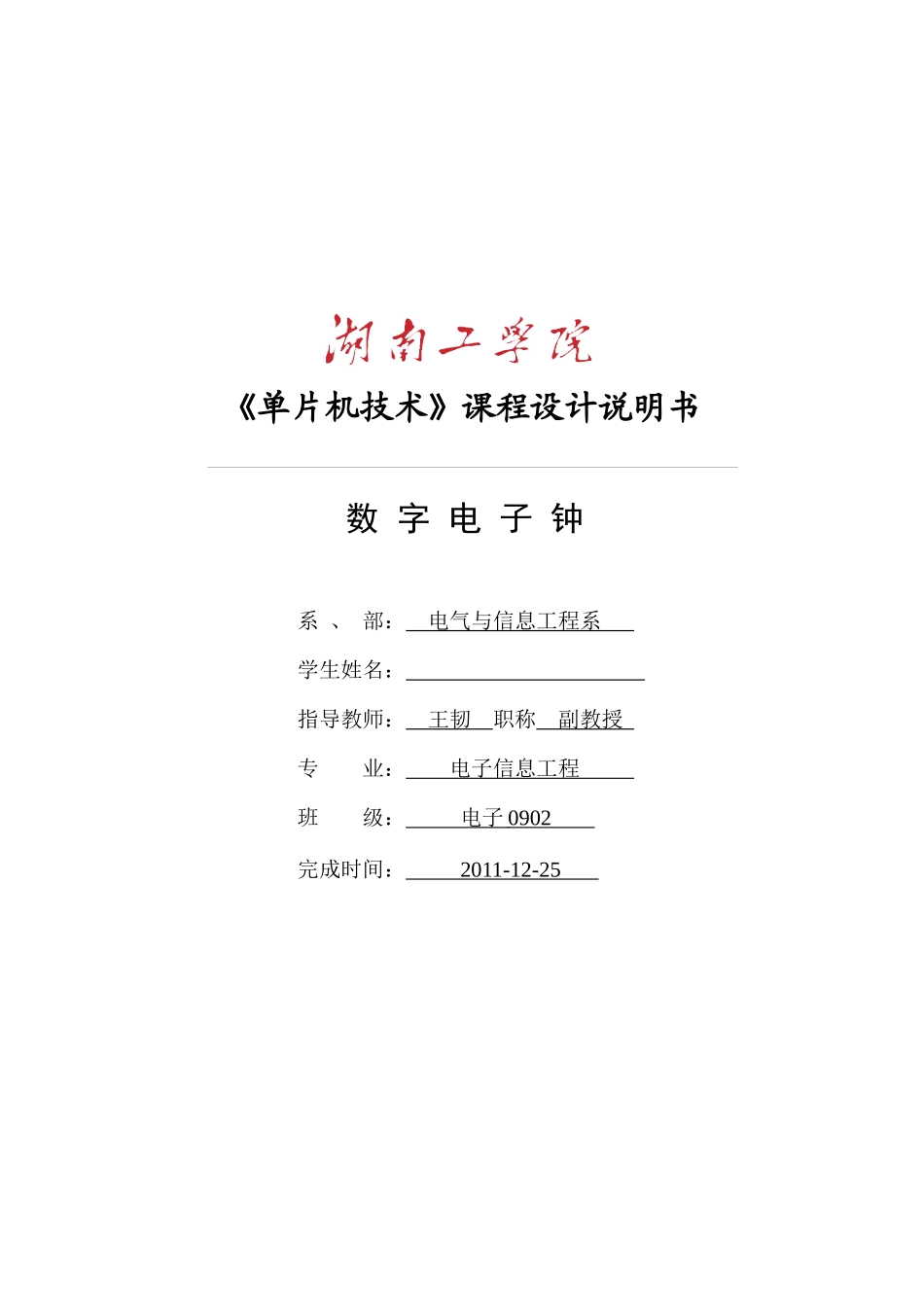

《单片机技术》课程设计说明书数字电子钟系、部：电气与信息工程系学生姓名：指导教师：王韧职称副教授专业：电子信息工程班级：电子0902完成时间：2011-12-25摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。所以设计一个简易数字电子钟很有必要。本电子钟采用ATMEL公司的AT89S52单片机为核心，使用12MHz晶振与单片机AT89S52相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。该电子钟设有四个按键S1、S2、S3和S4键,进行相应的操作就可实现校时、定时、复位功能。具有时间显示、整点报时、校正等功能。走时准确、显示直观、运行稳定等优点。具有极高的推广应用价值。关键词：电子钟；AT89S52；硬件设计；软件设计ABSTRACTClockiswidelyusedinlife,andasimpledigitalclockismorewelcomedbypeople.Sotodesignasimpledigitalelectronicclockisnecessary.ThesystemuseasinglechipAT89S52ofATMEL’sasitscoretocontrolThecrystaloscillatorclock,usingofE-12MHzisconnectedwiththemicrocontrollerAT89S52,throughthesoftwareprogrammingmethodtoachievea24-hourcycle,andeight7-segmentLEDdigitaltube(twofourinonedigitaltube)displayshours,minutesandsecondsrequirements,andinthetimecourseofatimingfunction,whenthetimearrivedaheadofscheduledtimetobuzzagoodtimekeeping.TheclockhasfourbuttonsS1,S2,S3andS4key,andmaketheappropriateactioncanbeachievedwhentheschool,timing,reset.Withatimedisplay,alarmclocksettings,timerfunction,correctiveaction.Accuratetraveltime,displayandintuitive,precision,stability,andsoon.Withahighapplicationvalue.Keywordselectronicclock；AT89S52；hardwaredesign；softwaredesign目录1设计课题任务、功能要求说明及方案介绍................................11.1设计课题任务...................................................11.2功能要求说明...................................................11.3设计课题总体方案介绍及工作原理说明.............................12设计课题硬件系统的设计..............................................22.1设计课题硬件系统各模块功能简要介绍.............................22.2设计课题电路原理图、PCB图、元器件布局图.......................22.3设计课题元器件清单.............................................23设计课题软件系统的设计..............................................33.1设计课题使用单片机资源的情况...................................33.2设计课题软件系统个模块功能简要介绍.............................33.3设计课题软件系统程序流程框图...................................33.4程序清单.......................................................74设计结论、仿真结果、误差分析、教学建议.............................184.1设计课题的设计结论及使用说明..................................184.2设计课题的仿真结果............................................184.3设计课题的误差分析............................................194.4设计体会......................................................194.5教学建议......................................................19结束语................................................................20参考文献..............................................................21致谢................................................................22附录A电路原理图.....................................................23附录B元器件布局图...................................................24附录CPCB顶层布线图.................................................25附录DPCB底层布线图.................
