花键轴套机械加工工艺规程 械设计制造及其自动化专业VIP免费

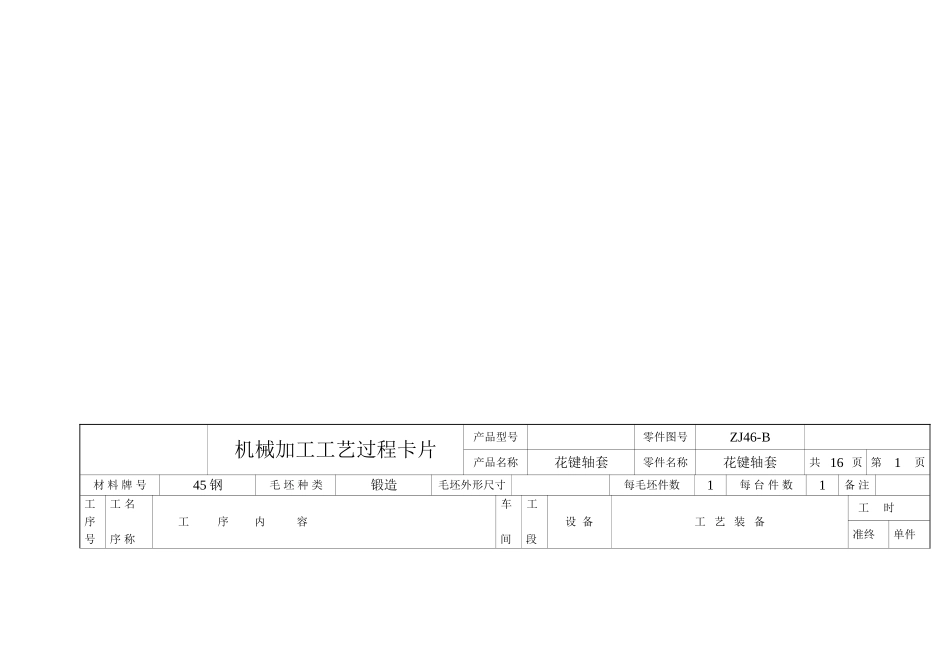

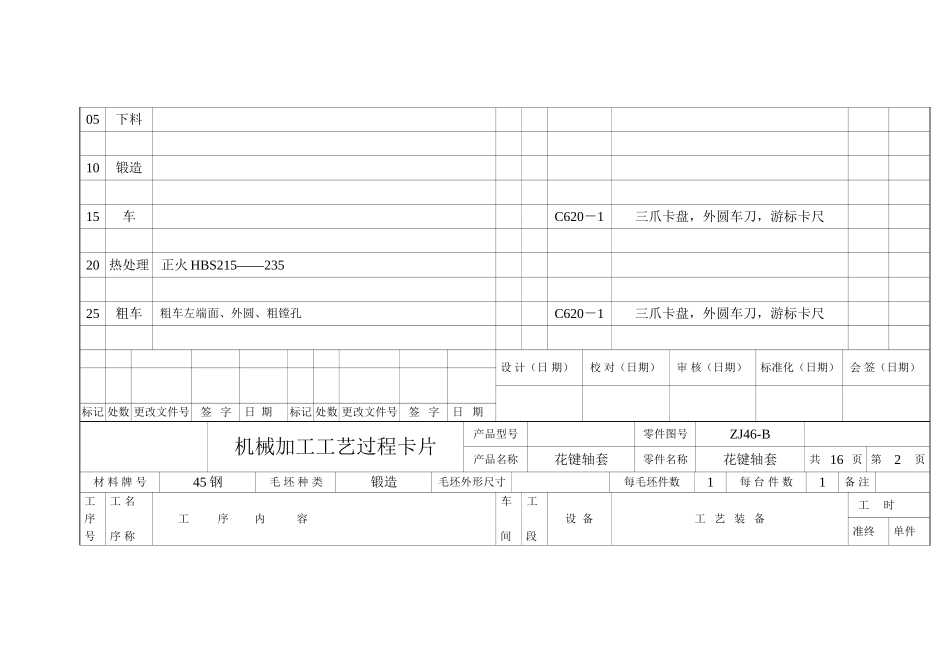

花键轴套机械加工工艺规程目录1.工艺过程卡……………………………………………………………………2.工序卡…………………………………………………………………………机械加工工艺过程卡片产品型号零件图号ZJ46-B产品名称花键轴套零件名称花键轴套共16页第1页材料牌号45钢毛坯种类锻造毛坯外形尺寸每毛坯件数1每台件数1备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件05下料10锻造15车C620－1三爪卡盘，外圆车刀，游标卡尺20热处理正火HBS215——23525粗车粗车左端面、外圆、粗镗孔C620－1三爪卡盘，外圆车刀，游标卡尺设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片产品型号零件图号ZJ46-B产品名称花键轴套零件名称花键轴套共16页第2页材料牌号45钢毛坯种类锻造毛坯外形尺寸每毛坯件数1每台件数1备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件30粗车粗车右端面、外圆、粗镗孔C620－1三爪卡盘，外圆车刀，游标卡尺35钳去毛刺钳工台40半精车半精车左端外圆，半精镗孔、切退刀槽，并倒角。C620－1三爪卡盘，外圆车刀，游标卡尺45半精车半精车右端外圆，半精镗孔、切退刀槽，并倒角。C620－1三爪卡盘，外圆车刀，游标卡尺50钳去毛刺钳工台设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片产品型号零件图号ZJ46-B产品名称花键轴套零件名称花键轴套共16页第3页材料牌号45钢毛坯种类锻造毛坯外形尺寸每毛坯件数1每台件数1备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件55钻钻扩锥销孔Φ8Z525钻床夹具，绞刀，麻花钻60铣铣削6×35的键槽X62w专用夹具，立式铣刀，游标卡尺65钳去毛刺钳工台70精镗精镗孔Φ28C620－1三爪卡盘，外圆车刀，游标卡尺75拉拉内径为Φ28的花键X6110拉床专用夹具、拉刀、花键量规设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片产品型号零件图号ZJ46-B产品名称花键轴套零件名称花键轴套共16页第4页材料牌号45钢毛坯种类锻造毛坯外形尺寸每毛坯件数1每台件数1备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件80钳去毛刺钳工台85热处理淬火，硬度为HRC40—4590粗磨粗磨各外圆M1432心轴95精磨精磨各外圆M1432心轴100钳去毛刺设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片产品型号零件图号ZJ46-B产品名称花键轴套零件名称花键轴套共16页第5页材料牌号45钢毛坯种类锻造毛坯外形尺寸每毛坯件数1每台件数1备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件105打标记110探伤115检检验工件120喷丸125检设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片产品型号零件图号ZJ46-B产品名称花键轴套零件名称花键轴套共16页第6页材料牌号45钢毛坯种类锻造毛坯外形尺寸每毛坯件数1每台件数1备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件130钳135检140油封145入库设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号ZJ46-B产品名称花键轴套零件名称花键轴套共16页第7页车间工序号工序名称材料牌号25粗车45钢毛坯种类毛坯外形尺寸每毛坯可制件数每台件数锻造11设备名称设备型号设备编号同时加工件数卧车C620－11夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗车Φ46.5，保证尺寸三爪卡盘，外圆车刀，游标卡尺，镗刀2粗车Φ41.5外圆，保证尺寸3车端面，保证尺寸4粗镗孔，保证尺寸设计...
