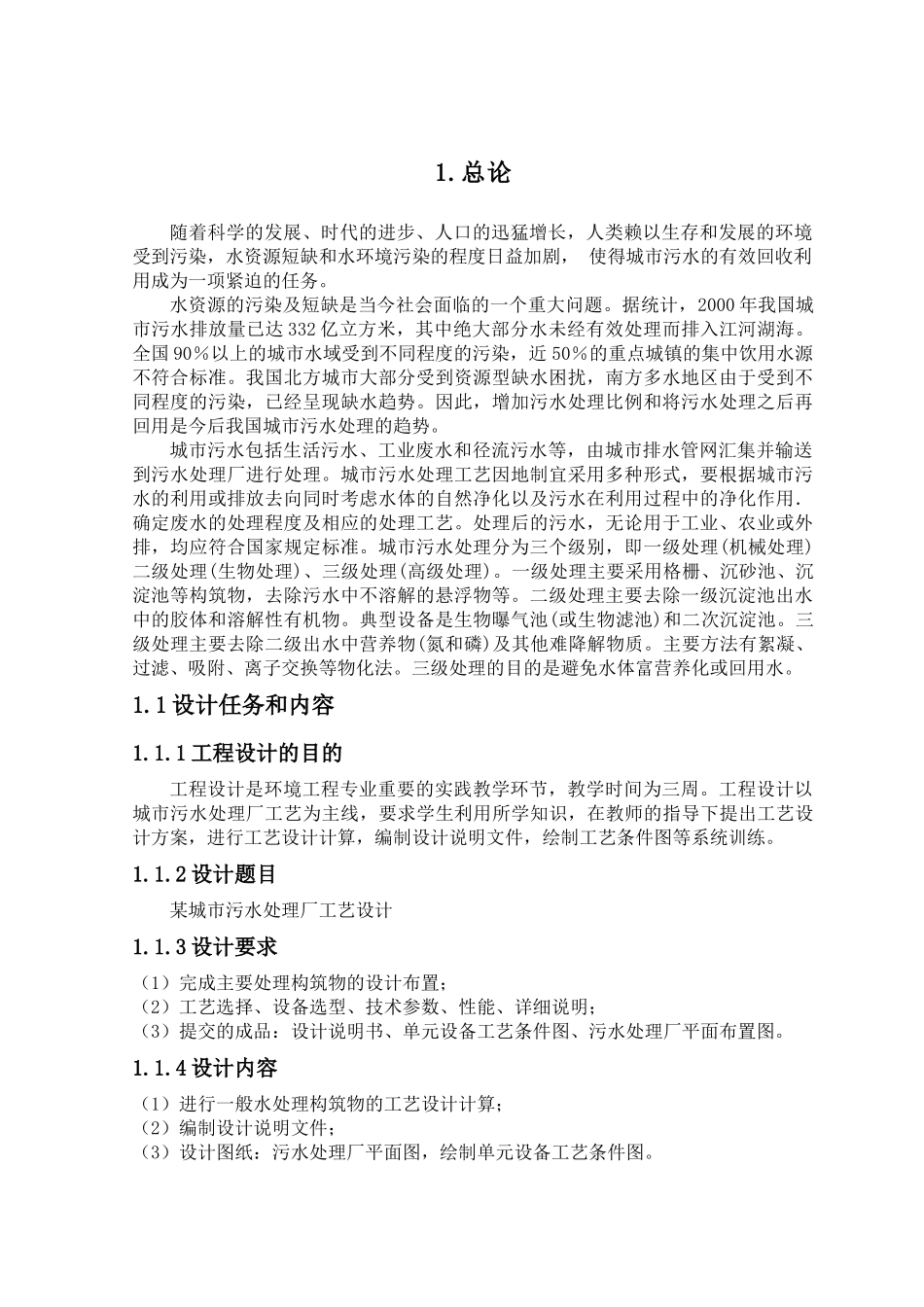

1.总论随着科学的发展、时代的进步、人口的迅猛增长，人类赖以生存和发展的环境受到污染，水资源短缺和水环境污染的程度日益加剧，使得城市污水的有效回收利用成为一项紧迫的任务。水资源的污染及短缺是当今社会面临的一个重大问题。据统计，2000年我国城市污水排放量已达332亿立方米，其中绝大部分水未经有效处理而排入江河湖海。全国90％以上的城市水域受到不同程度的污染，近50％的重点城镇的集中饮用水源不符合标准。我国北方城市大部分受到资源型缺水困扰，南方多水地区由于受到不同程度的污染，已经呈现缺水趋势。因此，增加污水处理比例和将污水处理之后再回用是今后我国城市污水处理的趋势。城市污水包括生活污水、工业废水和径流污水等，由城市排水管网汇集并输送到污水处理厂进行处理。城市污水处理工艺因地制宜采用多种形式，要根据城市污水的利用或排放去向同时考虑水体的自然净化以及污水在利用过程中的净化作用．确定废水的处理程度及相应的处理工艺。处理后的污水，无论用于工业、农业或外排，均应符合国家规定标准。城市污水处理分为三个级别，即一级处理(机械处理)二级处理(生物处理)、三级处理(高级处理)。一级处理主要采用格栅、沉砂池、沉淀池等构筑物，去除污水中不溶解的悬浮物等。二级处理主要去除一级沉淀池出水中的胶体和溶解性有机物。典型设备是生物曝气池(或生物滤池)和二次沉淀池。三级处理主要去除二级出水中营养物(氮和磷)及其他难降解物质。主要方法有絮凝、过滤、吸附、离子交换等物化法。三级处理的目的是避免水体富营养化或回用水。1.1设计任务和内容1.1.1工程设计的目的工程设计是环境工程专业重要的实践教学环节，教学时间为三周。工程设计以城市污水处理厂工艺为主线，要求学生利用所学知识，在教师的指导下提出工艺设计方案，进行工艺设计计算，编制设计说明文件，绘制工艺条件图等系统训练。1.1.2设计题目某城市污水处理厂工艺设计1.1.3设计要求（1）完成主要处理构筑物的设计布置；（2）工艺选择、设备选型、技术参数、性能、详细说明；（3）提交的成品：设计说明书、单元设备工艺条件图、污水处理厂平面布置图。1.1.4设计内容（1）进行一般水处理构筑物的工艺设计计算；（2）编制设计说明文件；（3）设计图纸：污水处理厂平面图，绘制单元设备工艺条件图。1.1.4设计任务设计进、出水水质及排放标准项目CODcr（mg/L）BOD5（mg/L）SS（mg/L）NH3-N(mg/L)进水水质CODcr=430mg/LBOD5=220mg/LSS=260mg/LNH3-N=16mg/L出水水质CODcr<70mg/LBOD5<20mg/LSS<30mg/LNH3-N<5mg/L1.2基本资料（1）污水水量与水质:污水处理水量：10万污水水质：CODcr=430mg/LBOD5=220mg/LSS=260mg/LNH3-N=16mg/L（2）处理要求:污水经过二级处理后应符合以下具体要求：CODcr<70mg/LBOD5<20mg/LSS<30mg/LNH3-N<5mg/L（3）处理工艺流程污水处理具体流程如下：污水→格栅→污水泵房→沉砂池→初沉池→曝气池（污泥回收）→二沉池→出水（4）厂区地形污水厂址区域海拔标高在64—66m之间，平均地面标高为64.5m。平均地面坡度0.3%0—0.5%0，地形西北高、东南低。厂区面积为东西厂380m，南北长280m。2．污水处理工艺流程及构筑物说明2.1污水处理工艺流程处理工艺具体流程如下：污水→粗格栅→污水泵房→细格栅→沉砂池→初沉池→氧化沟→出水2.2主要构筑物说明2.2.1格栅格栅是一组(或多组)相平行的金属栅条与框架组成,倾斜安装在进水的渠道,或进水泵站集水井的进口处,以拦截污水中较大的悬浮物及杂质,以保证后续处理构筑物或设备的正常工作.按格栅栅条间距的大小不同,格栅分为粗格栅、中格栅和细格栅3类。按格栅的清渣方法，有人工格栅和机械格栅两种。格栅设备一般用于污水处理的进水渠道上或提升泵站集水池的进口处，主要作用是去除污水中较大的悬浮或漂浮物，以减轻后续水处理工艺的处理负荷，并起到保护水泵、管道、仪表等作用。当拦截的栅渣量大于0.2m3/d时，一般采用机械清渣方式；栅渣量小于0.2m3/d时，可采用人工清渣方式，也可采用机械清渣方式。本设计采用机械格栅。本设计格栅为平面型，倾斜安装机械格栅。格栅过栅流速不宜小于0.6m/s，不宜大于1.5m/s。栅前水深应...
