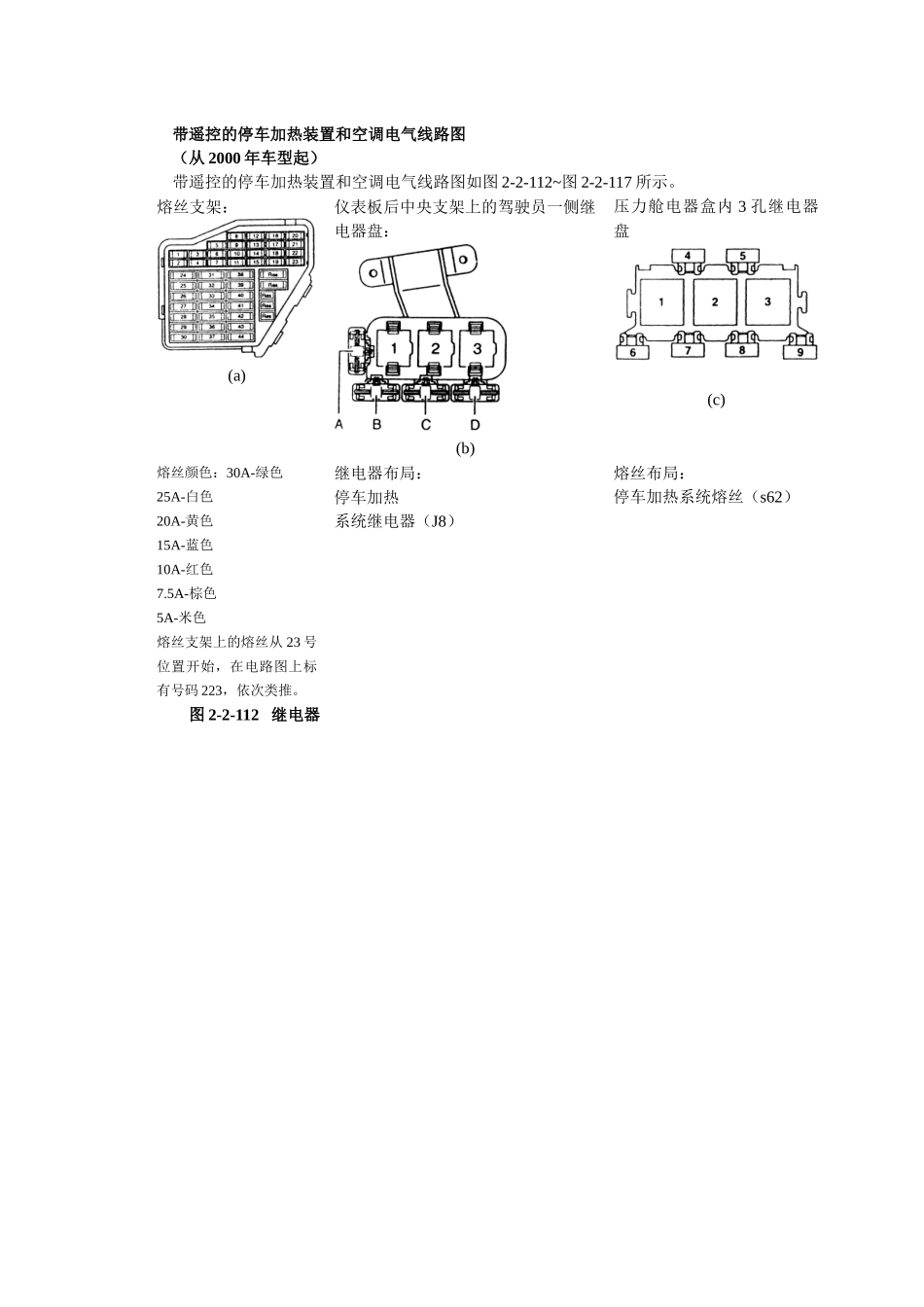

带遥控的停车加热装置和空调电气线路图(从2000年车型起)带遥控的停车加热装置和空调电气线路图如图2-2-112~图2-2-117所示
熔丝支架:(a)仪表板后中央支架上的驾驶员一侧继电器盘:(b)压力舱电器盒内3孔继电器盘(c)熔丝颜色:30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7
5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始,在电路图上标有号码223,依次类推

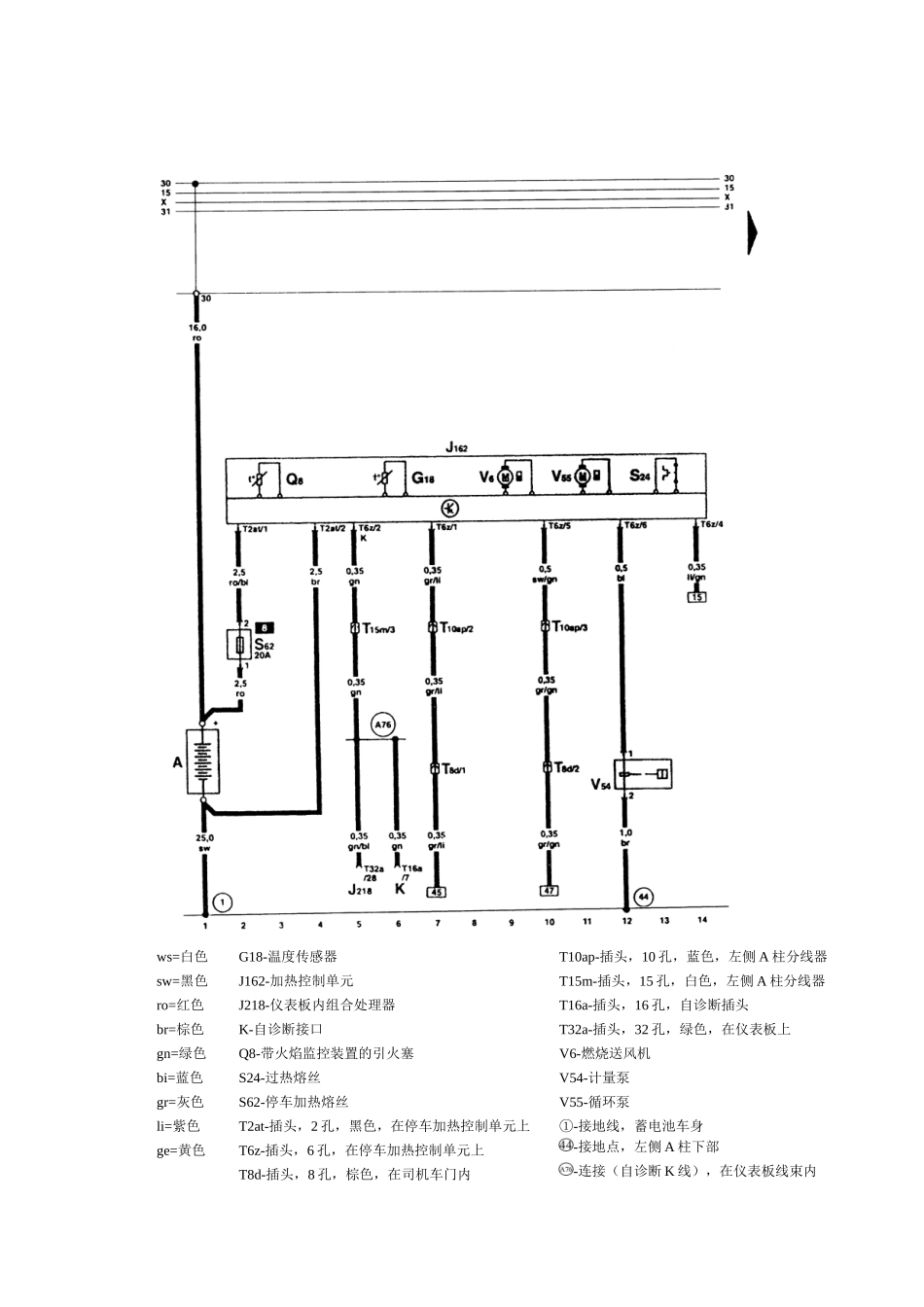

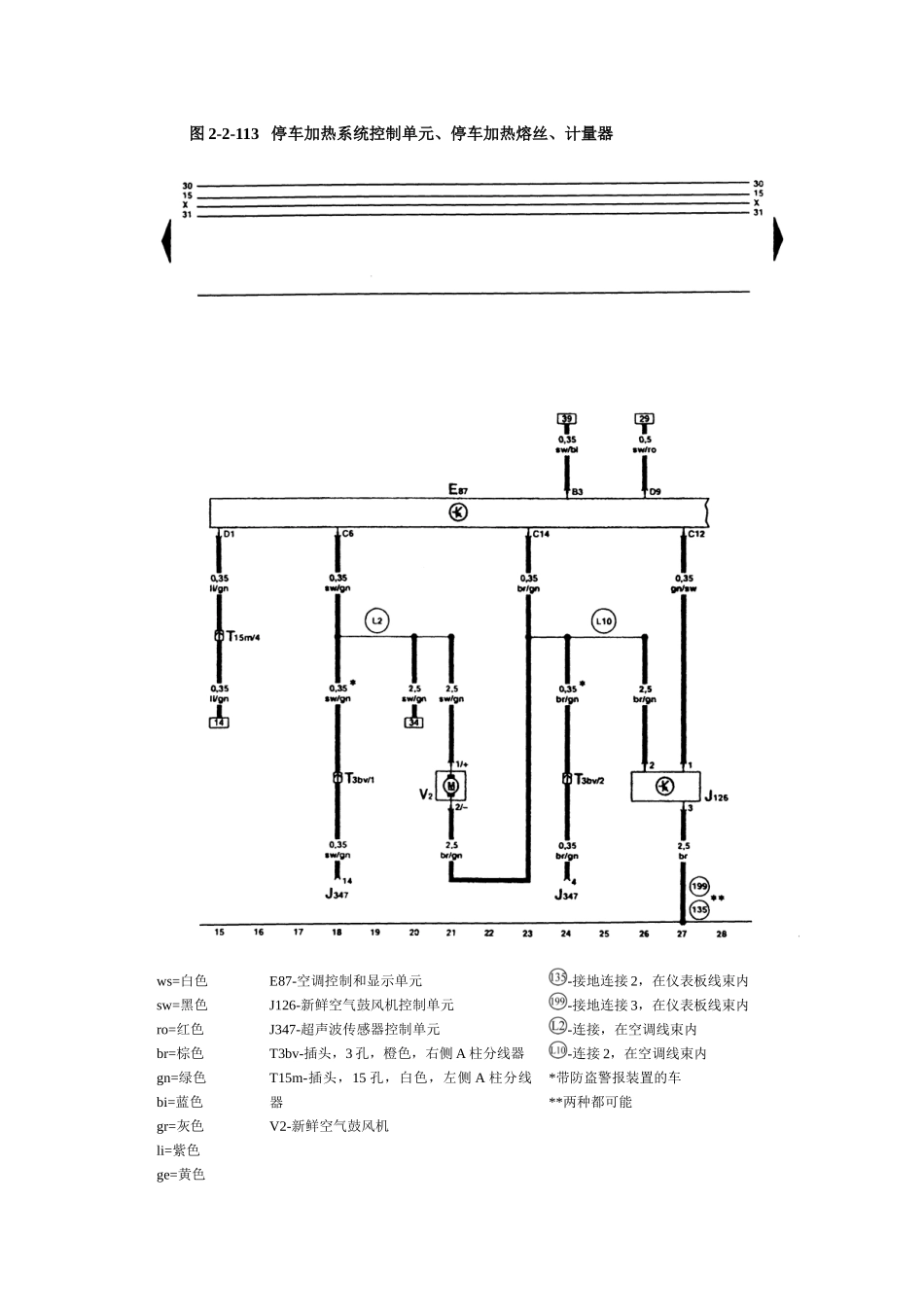

继电器布局:停车加热系统继电器(J8)熔丝布局:停车加热系统熔丝(s62)图2-2-112继电器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色G18-温度传感器J162-加热控制单元J218-仪表板内组合处理器K-自诊断接口Q8-带火焰监控装置的引火塞S24-过热熔丝S62-停车加热熔丝T2at-插头,2孔,黑色,在停车加热控制单元上T6z-插头,6孔,在停车加热控制单元上T8d-插头,8孔,棕色,在司机车门内T10ap-插头,10孔,蓝色,左侧A柱分线器T15m-插头,15孔,白色,左侧A柱分线器T16a-插头,16孔,自诊断插头T32a-插头,32孔,绿色,在仪表板上V6-燃烧送风机V54-计量泵V55-循环泵①-接地线,蓄电池车身-接地点,左侧A柱下部-连接(自诊断K线),在仪表板线束内图2-2-113停车加热系统控制单元、停车加热熔丝、计量器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色E87-空调控制和显示单元J126-新鲜空气鼓风机控制单元J347-超声波传感器控制单元T3bv-插头,3孔,橙色,右侧A柱分线器T15m-插头,15孔,白色,左侧A柱分线器V2-新鲜空气鼓风机-接地连接2,在仪表板线束内-接地连接3,在仪表板线束内-连接,在空调线束内-连接2,在空调线束内*带防盗警报装置的车
