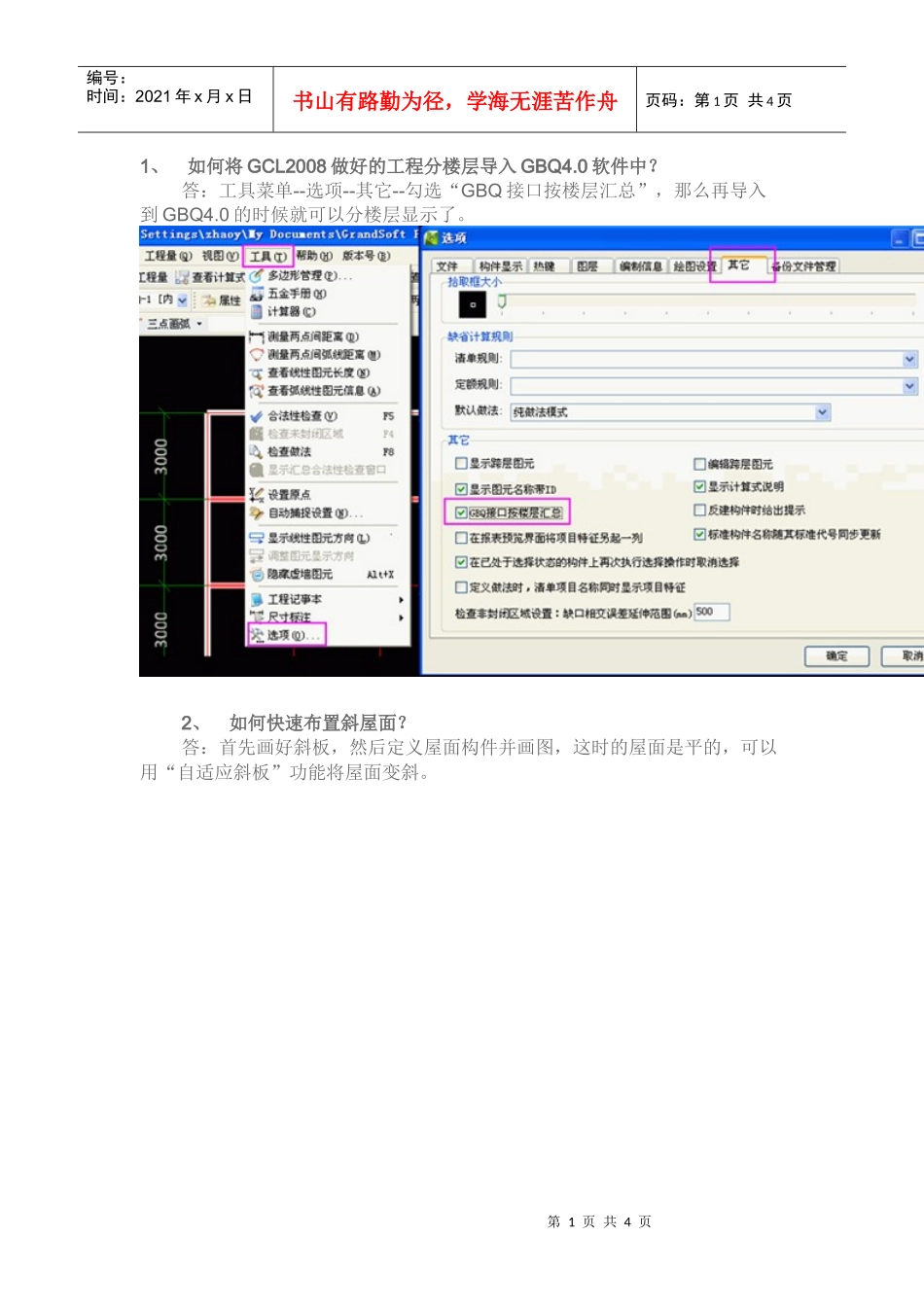

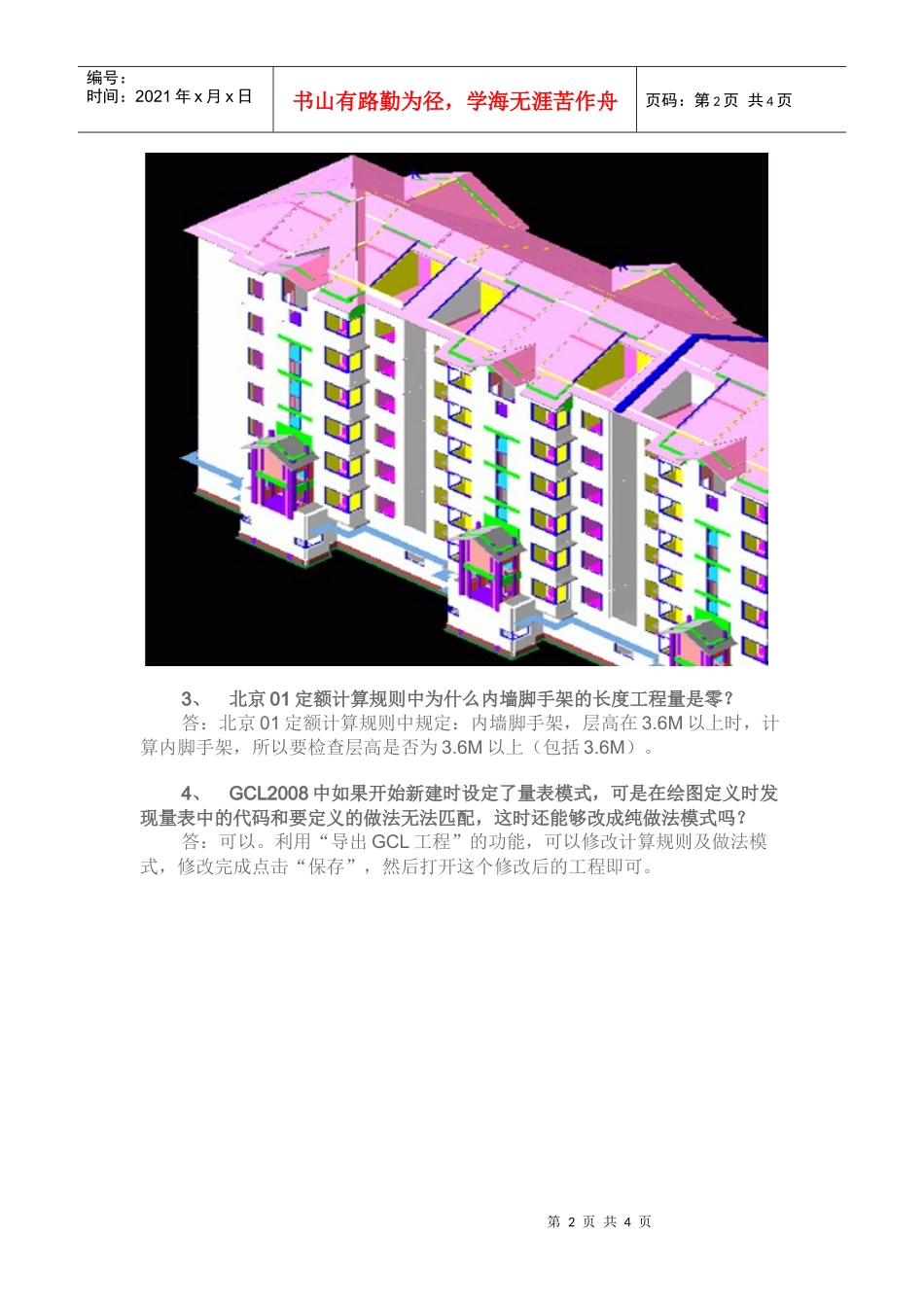

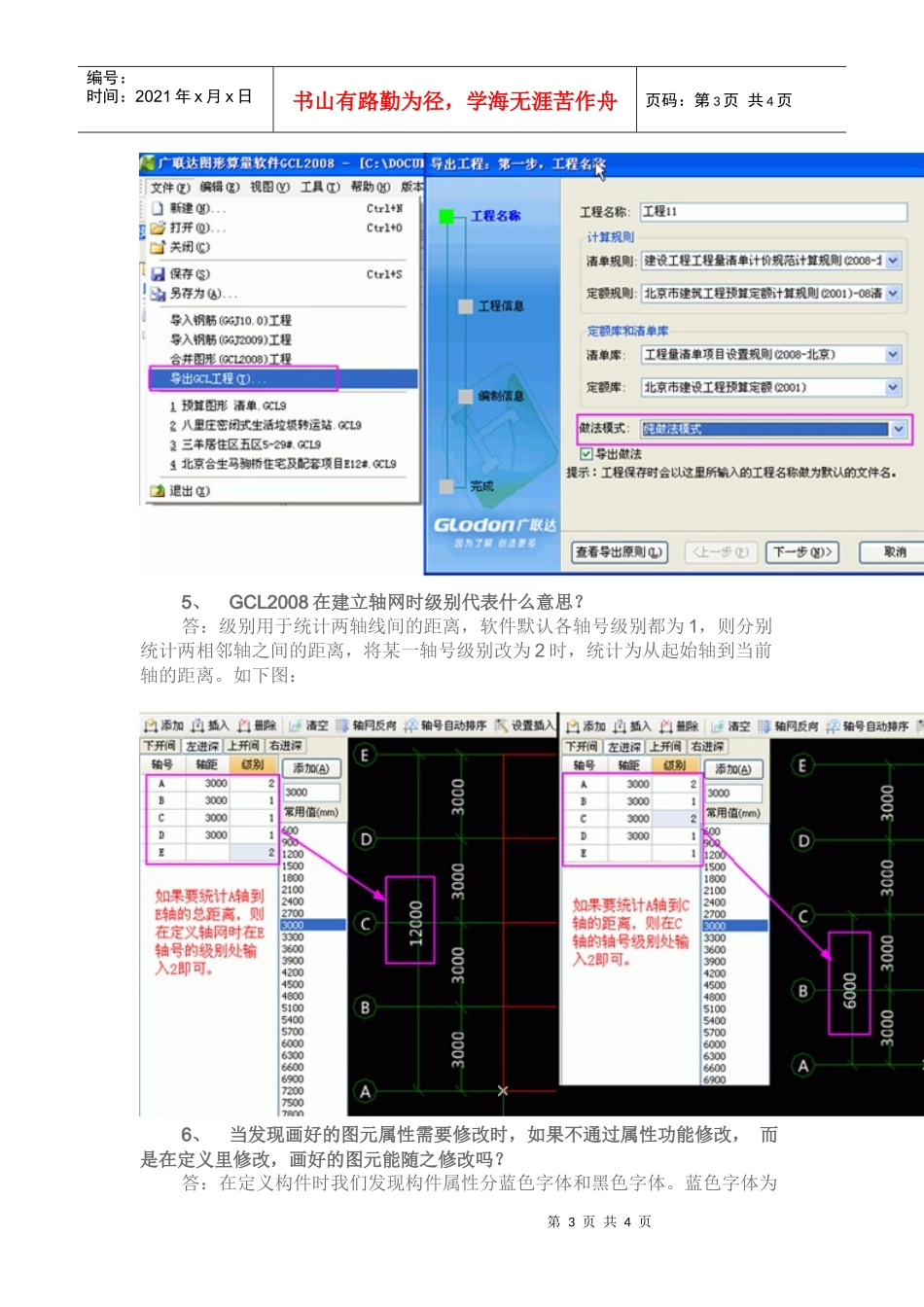

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页1、如何将GCL2008做好的工程分楼层导入GBQ4.0软件中？答：工具菜单--选项--其它--勾选“GBQ接口按楼层汇总”，那么再导入到GBQ4.0的时候就可以分楼层显示了。2、如何快速布置斜屋面？答：首先画好斜板，然后定义屋面构件并画图，这时的屋面是平的，可以用“自适应斜板”功能将屋面变斜。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页3、北京01定额计算规则中为什么内墙脚手架的长度工程量是零？答：北京01定额计算规则中规定：内墙脚手架，层高在3.6M以上时，计算内脚手架，所以要检查层高是否为3.6M以上（包括3.6M）。4、GCL2008中如果开始新建时设定了量表模式，可是在绘图定义时发现量表中的代码和要定义的做法无法匹配，这时还能够改成纯做法模式吗？答：可以。利用“导出GCL工程”的功能，可以修改计算规则及做法模式，修改完成点击“保存”，然后打开这个修改后的工程即可。第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页5、GCL2008在建立轴网时级别代表什么意思？答：级别用于统计两轴线间的距离，软件默认各轴号级别都为1，则分别统计两相邻轴之间的距离，将某一轴号级别改为2时，统计为从起始轴到当前轴的距离。如下图：6、当发现画好的图元属性需要修改时，如果不通过属性功能修改，而是在定义里修改，画好的图元能随之修改吗？答：在定义构件时我们发现构件属性分蓝色字体和黑色字体。蓝色字体为第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页共有属性，即对同名称所有构件起作用，黑色字体的属性为私有属性，是单个图元的属性，所以对于已经画好的图元，在定义构件界面修改构件的私有属性时是不起作用的，如果想修改已画构件图元的私有属性，可以选中构件图元后在属性编辑框中修改。7、集水坑侧斜面和底面怎样画上垫层？如何计算集水坑防水面积？答：1）新建垫层时要新建“集水坑垫层”，然后按集水坑智能布置垫层，侧斜面和底面孝能布置上。2）集水坑防水面积可以利用集水坑构件中套做法，工程量表达式用“底部水平面积”和“底部斜面面积”来处理。8、楼层菜单中两种跨层复制图元的方法：从其他楼层复制构件图元和复制选定图元到其他楼层，他们的区别是什么答：1、“从其他楼层复制构件图元”要先切换到目标层，然后使用此功能，在弹出的对话框中先选择源楼层，选择要复制的构件，再选择目标层。比如要把二层墙和梁复制到三层四层上去，则先切换到二层，点击此命令后源楼层为二层，构件选择墙和梁，目标层可以同时选择三层和四层。此功能可以将不同类型的构件图元复制到不同的楼层，是多对多的关系。2、“复制选定图元到其他楼层”是将当前楼层选定的图元复制到其他层。比如将二层所有的柱选中后复制到三层、四层。此功能是将一个类型的构件图元复制到不同的楼层，是一对多的关系。9、在钢筋中剪力墙要布置暗梁，但导入算量怎么变成框架梁了？答：一般情况下，暗梁是不需要导入的，因为和剪力墙一起浇注，他们的量是算在一起的，所以GCL2008中没有暗梁构件，在钢筋导入图形软件时可以选择需要导入构件类型，暗梁不选就可以了。10、怎么快速的把画在分层2里的梁改为分层1？答：选中分层2里画好的梁图元，点右键----复制到其他分层，然后选择分层1—确定即可，如果分层2里的梁不要就可以删除了。
