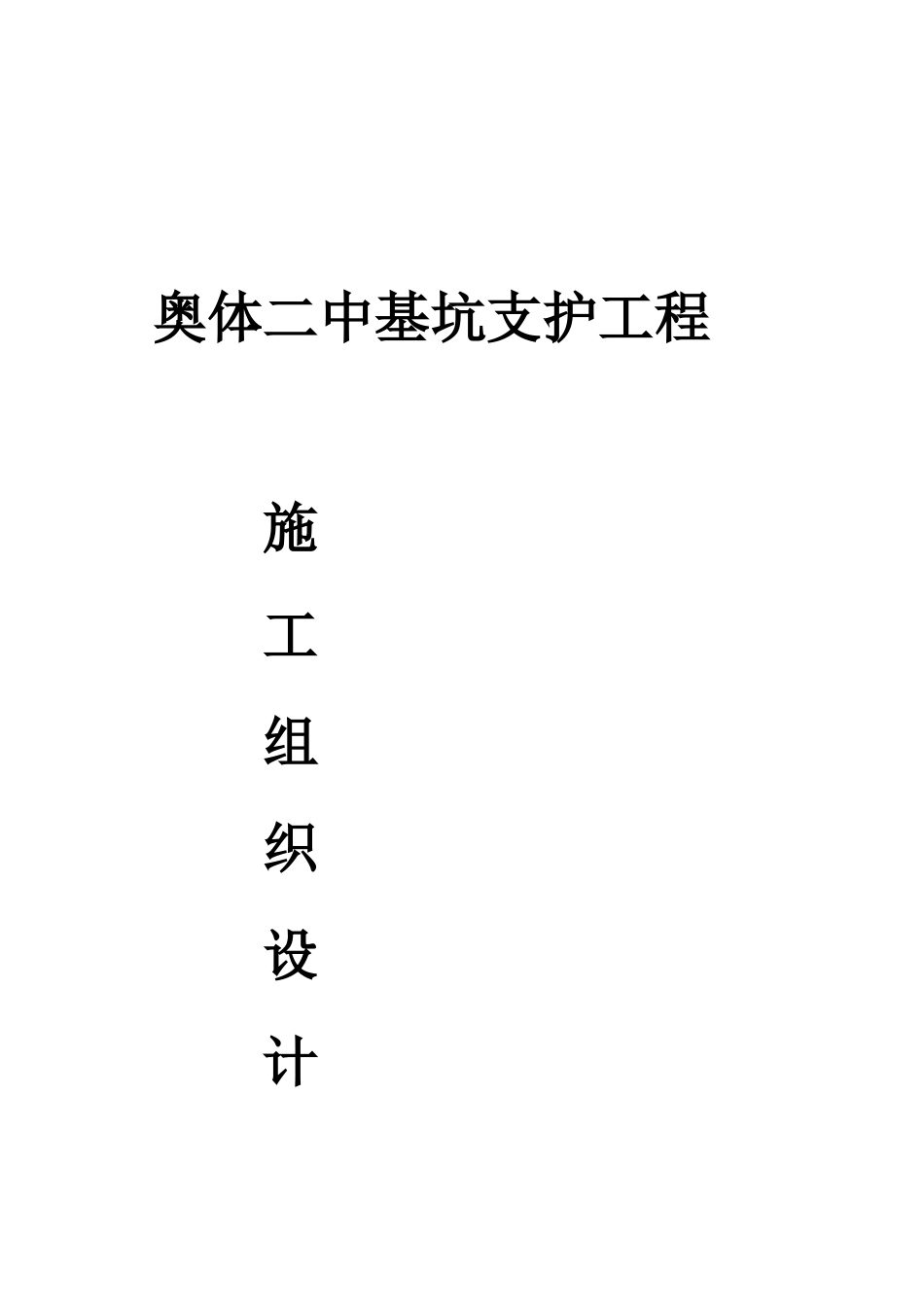

奥体二中基坑支护施工组织设计VIP专享VIP免费

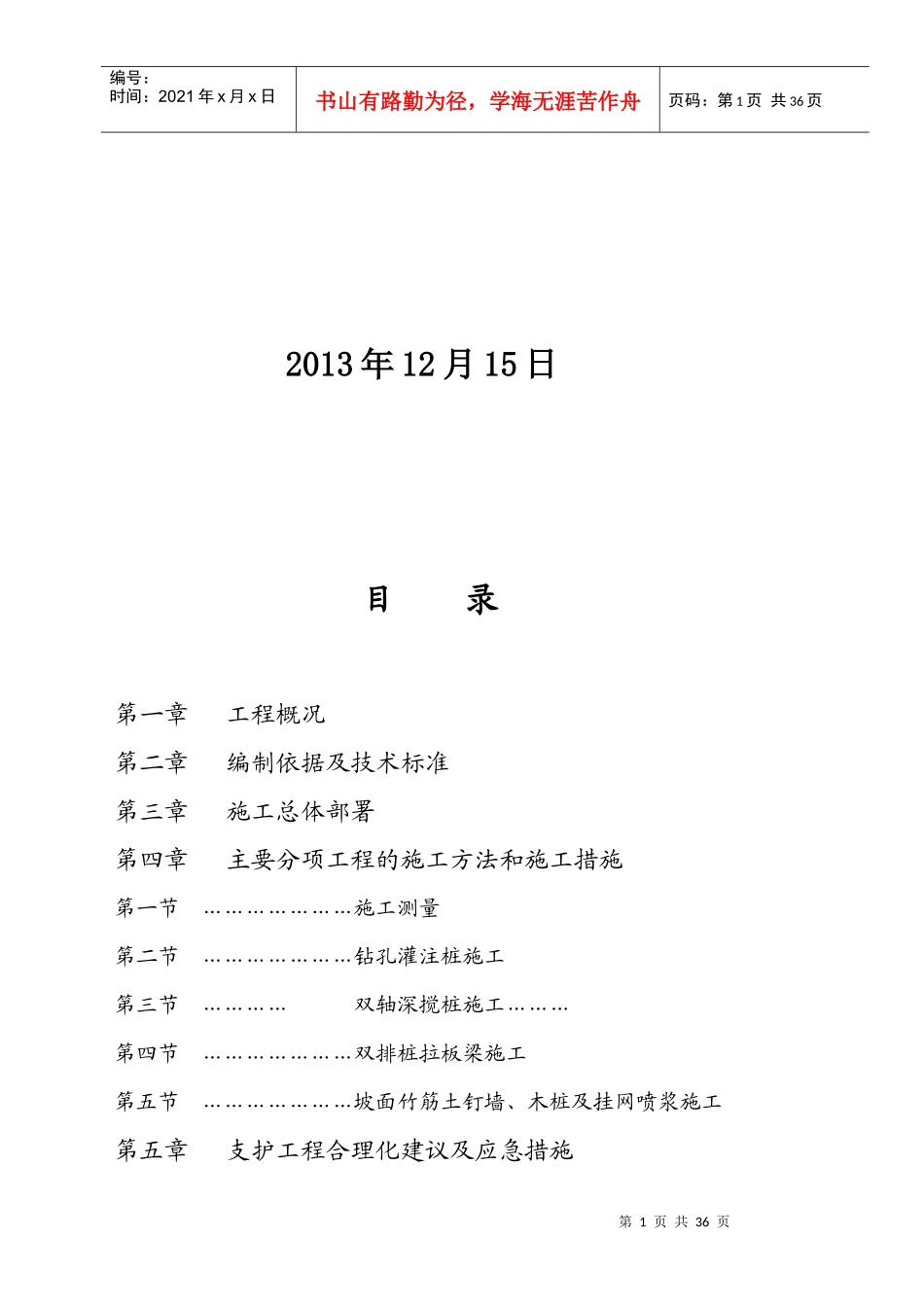

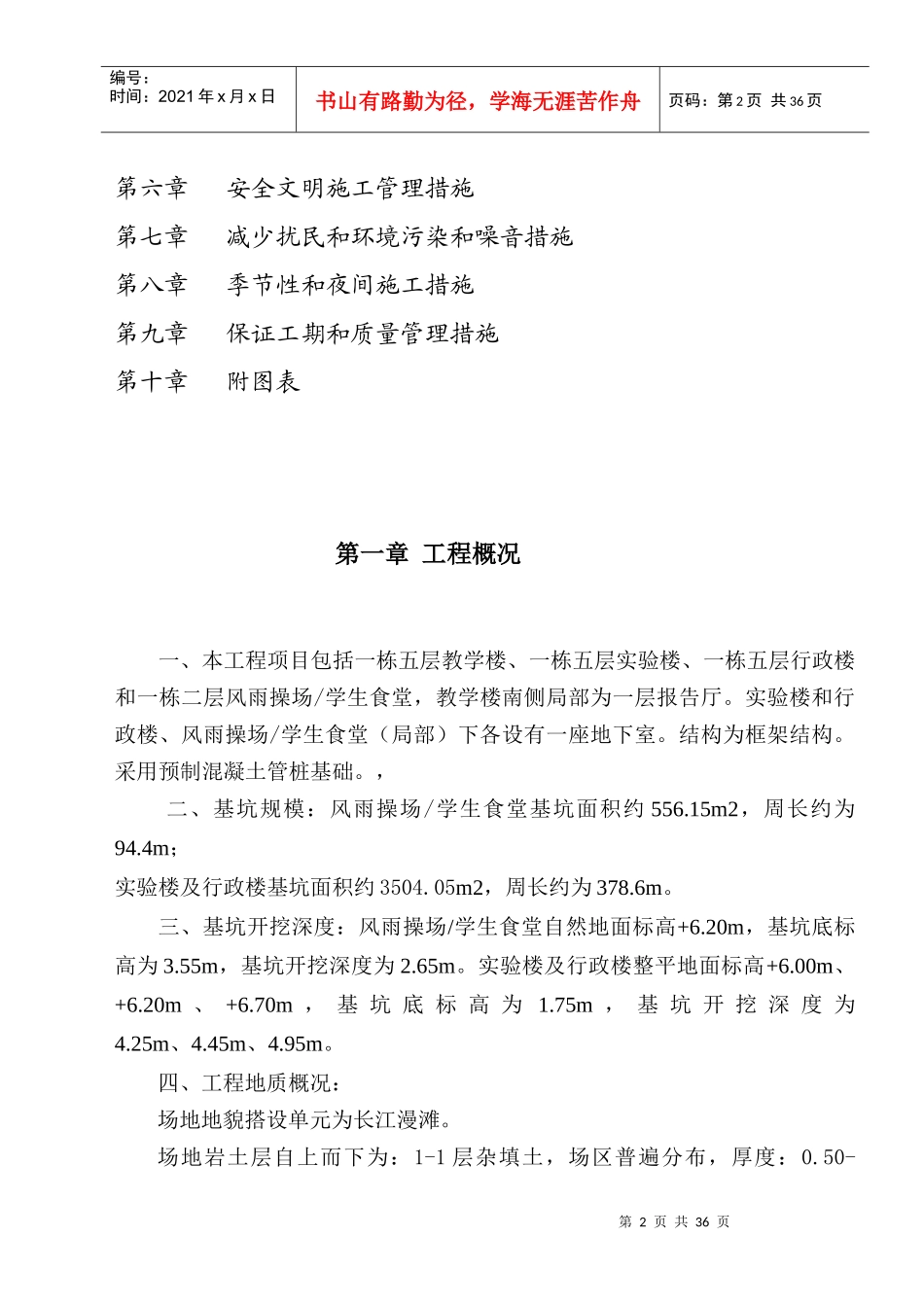

奥体二中基坑支护工程施工组织设计第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页2013年12月15日目录第一章工程概况第二章编制依据及技术标准第三章施工总体部署第四章主要分项工程的施工方法和施工措施第一节…………………施工测量第二节…………………钻孔灌注桩施工第三节…………双轴深搅桩施工………第四节…………………双排桩拉板梁施工第五节…………………坡面竹筋土钉墙、木桩及挂网喷浆施工第五章支护工程合理化建议及应急措施第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页第六章安全文明施工管理措施第七章减少扰民和环境污染和噪音措施第八章季节性和夜间施工措施第九章保证工期和质量管理措施第十章附图表第一章工程概况一、本工程项目包括一栋五层教学楼、一栋五层实验楼、一栋五层行政楼和一栋二层风雨操场/学生食堂，教学楼南侧局部为一层报告厅。实验楼和行政楼、风雨操场/学生食堂（局部）下各设有一座地下室。结构为框架结构。采用预制混凝土管桩基础。，二、基坑规模：风雨操场/学生食堂基坑面积约556.15m2，周长约为94.4m；实验楼及行政楼基坑面积约3504.05m2，周长约为378.6m。三、基坑开挖深度：风雨操场/学生食堂自然地面标高+6.20m，基坑底标高为3.55m，基坑开挖深度为2.65m。实验楼及行政楼整平地面标高+6.00m、+6.20m、+6.70m，基坑底标高为1.75m，基坑开挖深度为4.25m、4.45m、4.95m。四、工程地质概况：场地地貌搭设单元为长江漫滩。场地岩土层自上而下为：1-1层杂填土，场区普遍分布，厚度：0.50-第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页4.20m；1-2层素填土，场区局部分布，厚度：0.40-3.70m；2-2层淤泥质粉质粘土，场区普遍分布，厚度：3.90m-10.10m；2-3层粉质粘土夹薄层粉砂，场区普遍分布，厚度：2.30m-6.00m；2-4层粉砂夹粉土，场区普遍分布，厚度：3.10m-11.80m。五、综合考虑地质、环境、挖深等诸方面因素，本着"安全可靠，经济合理，技术可行，方便施工"的原则,本基坑采用的支护方案为：1、ABCDA段采用一级放坡，坡比为1:1.2，坡面作挂网喷射砼处理，ABC段坡脚采用土袋加固，CDA段采用采单排木桩加固。2、EF段采用两排悬臂钻孔灌注桩，灌注桩中间加单排套打双轴深搅桩作为止水围幕。3、FGHIJKL段采用二级放坡及竹筋土钉墙作为支护结构，一级坡坡比为1:1.1，马道宽1.0m，二级坡坡比为1:1.0，坡面作挂网喷射砼处理，坡脚采用双排木桩加固。4、LM段采用二级放坡，一、二级坡坡比均为1:1.5，马道宽1.0m，坡面作挂网喷射砼处理，坡脚采用双排木桩加固。5、MNOPE段采用二级放坡及竹筋土钉墙作为支护结构，一级坡坡比为1:1.2，马道宽1.0m，二级坡坡比为1:1.4，坡面作挂网喷射砼处理，坡脚采用双排木桩加固。第二章编制依据及技术标准一、编制依据：1）工程建设标准强制性条文；2）业主单位招标文件、补充通知及施工图；二、技术及其他规范：1、《建筑地基基础工程施工质量验收规范》（GB50202-2002）2、《建筑地基基础设计规范》（GB50007-2002）第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页3、《建筑基坑支护技术规程》（JGJ120-2012）4、《混凝土结构工程施工及验收规范》（GB50204-2002)5、《钢筋焊接及验收规程》（JGJ18-2003,J253-2003）6、《锚杆喷射混凝土支护技术规范》（GB50086-2001）7、其它相关的规范、规程第三章施工总体部署一、施工管理目标及项目管理机构1、工期目标：根据本工程的工作量、机械能源耗量及多种施工工序的合理安插和技术间隙要求，天工期内完成承包范围内(基坑支护)之工作内容。2、质量目标：按照国家有关规范和质量验收标准确保达到合格要求。3、安全目标：严格安全管理，确保本工程无重大伤亡事故，轻伤率控制在2.5‰以下。4、文明施工目标：严格执行国家及南京市有关施工现场场容、场貌、环境保护和卫生管理规定，抓好标准化现场管理,争创“文明工地”。拟选派分公司的优秀施工管理人员组成项目经理部...
