新建山花路社区活动中心工程施工组织设计VIP免费

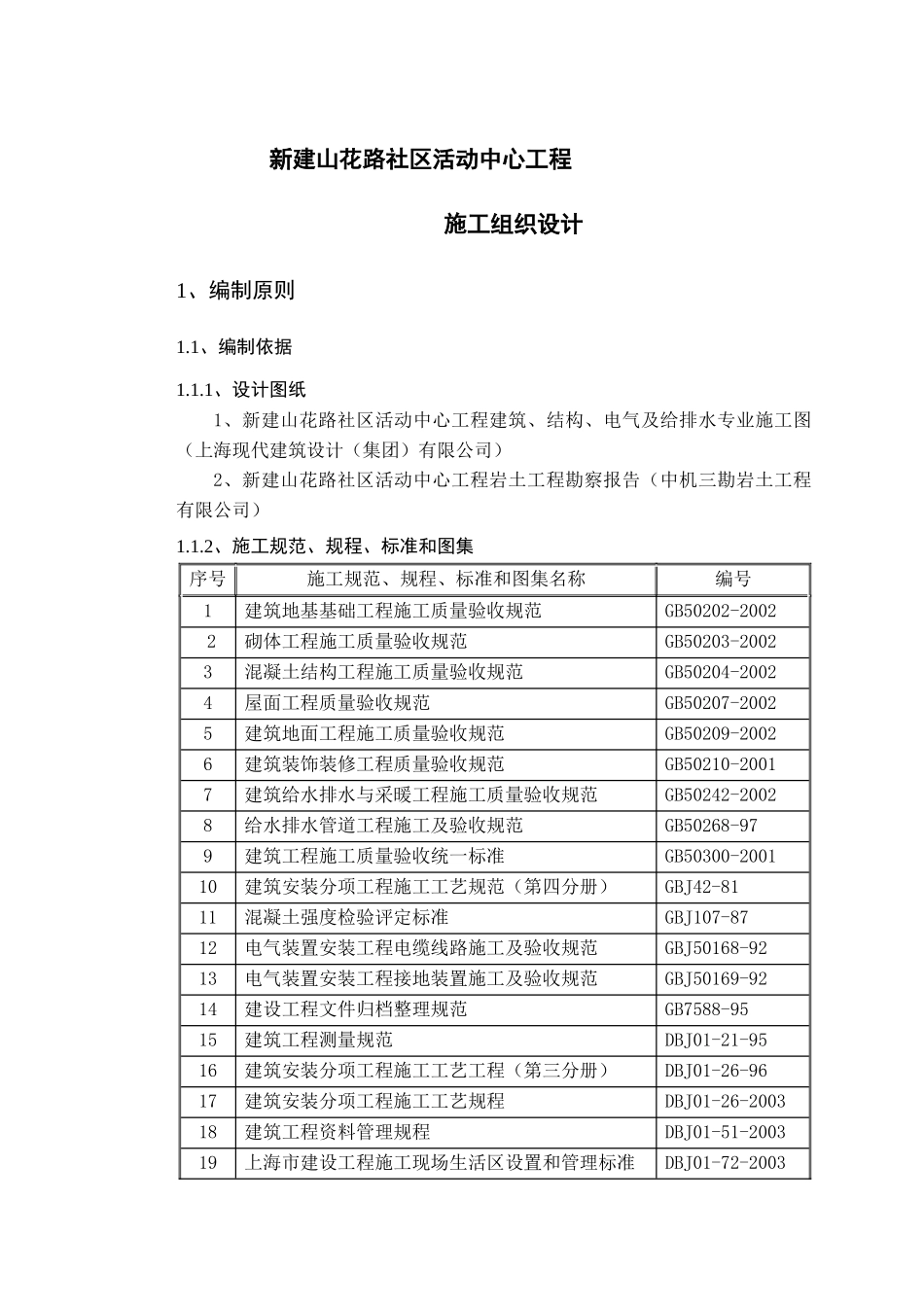

新建山花路社区活动中心工程施工组织设计1、编制原则1.1、编制依据1.1.1、设计图纸1、新建山花路社区活动中心工程建筑、结构、电气及给排水专业施工图（上海现代建筑设计（集团）有限公司）2、新建山花路社区活动中心工程岩土工程勘察报告（中机三勘岩土工程有限公司）1.1.2、施工规范、规程、标准和图集序号施工规范、规程、标准和图集名称编号1建筑地基基础工程施工质量验收规范GB50202-20022砌体工程施工质量验收规范GB50203-20023混凝土结构工程施工质量验收规范GB50204-20024屋面工程质量验收规范GB50207-20025建筑地面工程施工质量验收规范GB50209-20026建筑装饰装修工程质量验收规范GB50210-20017建筑给水排水与采暖工程施工质量验收规范GB50242-20028给水排水管道工程施工及验收规范GB50268-979建筑工程施工质量验收统一标准GB50300-200110建筑安装分项工程施工工艺规范（第四分册）GBJ42-8111混凝土强度检验评定标准GBJ107-8712电气装置安装工程电缆线路施工及验收规范GBJ50168-9213电气装置安装工程接地装置施工及验收规范GBJ50169-9214建设工程文件归档整理规范GB7588-9515建筑工程测量规范DBJ01-21-9516建筑安装分项工程施工工艺工程（第三分册）DBJ01-26-9617建筑安装分项工程施工工艺规程DBJ01-26-200318建筑工程资料管理规程DBJ01-51-200319上海市建设工程施工现场生活区设置和管理标准DBJ01-72-2003序号施工规范、规程、标准和图集名称编号20建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准DBJ01-83-200321施工现场临时用电安全技术规范JGJ46-200522建筑施工安全检查标准JGJ59-201123建筑工程冬期施工规程JGJ104-9724钢筋机械连接通用技术规程JGJ107-200325外墙饰面工程施工及验收JGJ126-200026混凝土小型空心砌块建筑技术规程JGJ/T14-9527混凝土小型空心砌体砌筑砂浆JC860-200028建筑物抗震构造详图04G329-729混凝土结构施工平面整体表示方法制图规则和构造详图11G10130等电位联结安装02D501-231利用建筑物金属体做防雷及接地装置安装03D501-332电气竖井设备安装04D701-133电缆桥架安装04D701-334建筑电气通用图集92DQ系列35全国通用给排水标准图集S1、S2、S3、S436管道和设备保温03S40137房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建[2000]211号文1.1.3、其他1、企业施工经验2、《ISO9001:2000质量保证体系》3、《ISO14001:1996环境管理体系》4、《OHSAS18001:2001职业健康安全管理体系》5、现行的安全施工以及文明施工的有关规定及施工合同。1.2、编制说明本施工组织设计的内容主要包括了各分部分项工程施工技术方案、保证工程质量、安全及文明施工的技术措施、施工总进度计划表、主要施工机械选用表、主要劳动力使用计划及保证措施、施工现场平面布置、简况等方面的内容。2、工程概况2.1、建筑、结构概况2.1.1、总体概况工程名称新建山花路社区活动中心工程地址闵行区山花路以东、淀浦河以南设计单位上海现代建筑设计(集团)有限公司监理单位英泰克工程顾问（上海）有限公司建设规模用地面积：5223㎡，占地面积2615m2，总建筑面积3000m2，建筑高度:14.6m。结构形式钢筋混凝土框架结构，桩承台基础承包方式施工总承包承包范围土建工程；装饰装修工程；给排水系统工程；电气系统工程；消防系统；室外工程工期要求计划开工日期：2013年5月1日计划竣工日期：2013年12月31日计划日期：245日历天质量标准合格2.1.3、设计概况一、总体设计概述本工程占地面积2615m2，新建1幢地上一层局部两层钢筋混凝土框架加钢网架屋面，建筑物拟采用钢筋混凝土桩承台基础，基础埋深2.500m，设计±0.000地面标高为5.700m。二、建筑设计简介项目内容建筑工程主要设施主体建筑一幢网球场建筑±0.000相当于绝高度对标高5.700m（吴淞高程）主体建筑3000墙体构造外墙±0.00以下为200厚MU15混凝土空心砌块用C20砼灌心填实，用RM10砂浆砌筑，砂浆采用预拌商品砂浆。±0.00以上为200厚MU10混凝土多孔砖，用RM5.0砂浆砌筑，砂浆采用预拌商品砂浆。内墙内墙（除标明的）均为200厚MU10混凝土多孔砖，用RM5.0砂浆砌筑，砂浆采用预拌商品砂浆。防水工程屋面网架屋面由专...
