工业轻质氧化镁和活性氧化镁化工行业标准文献小结VIP免费

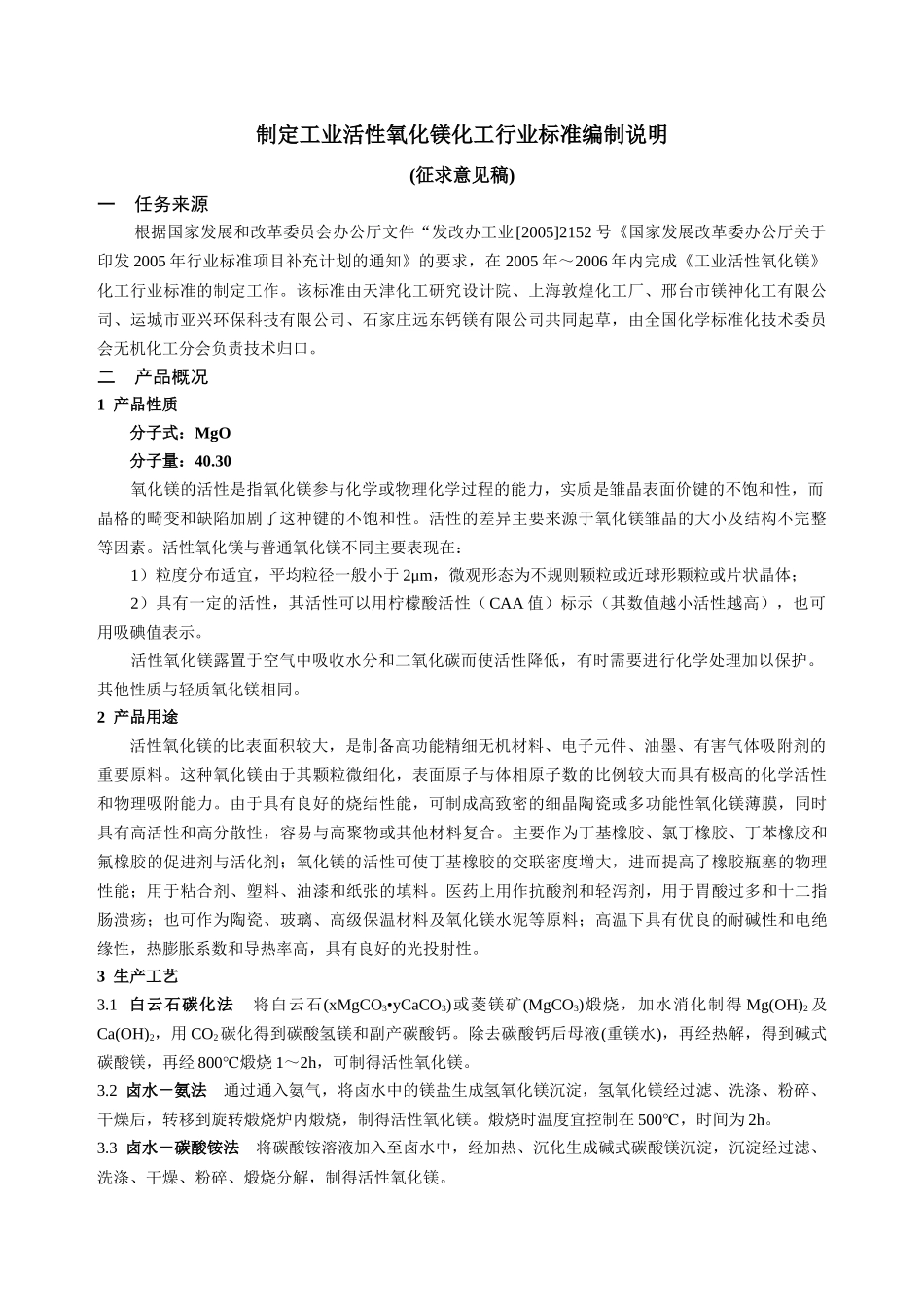

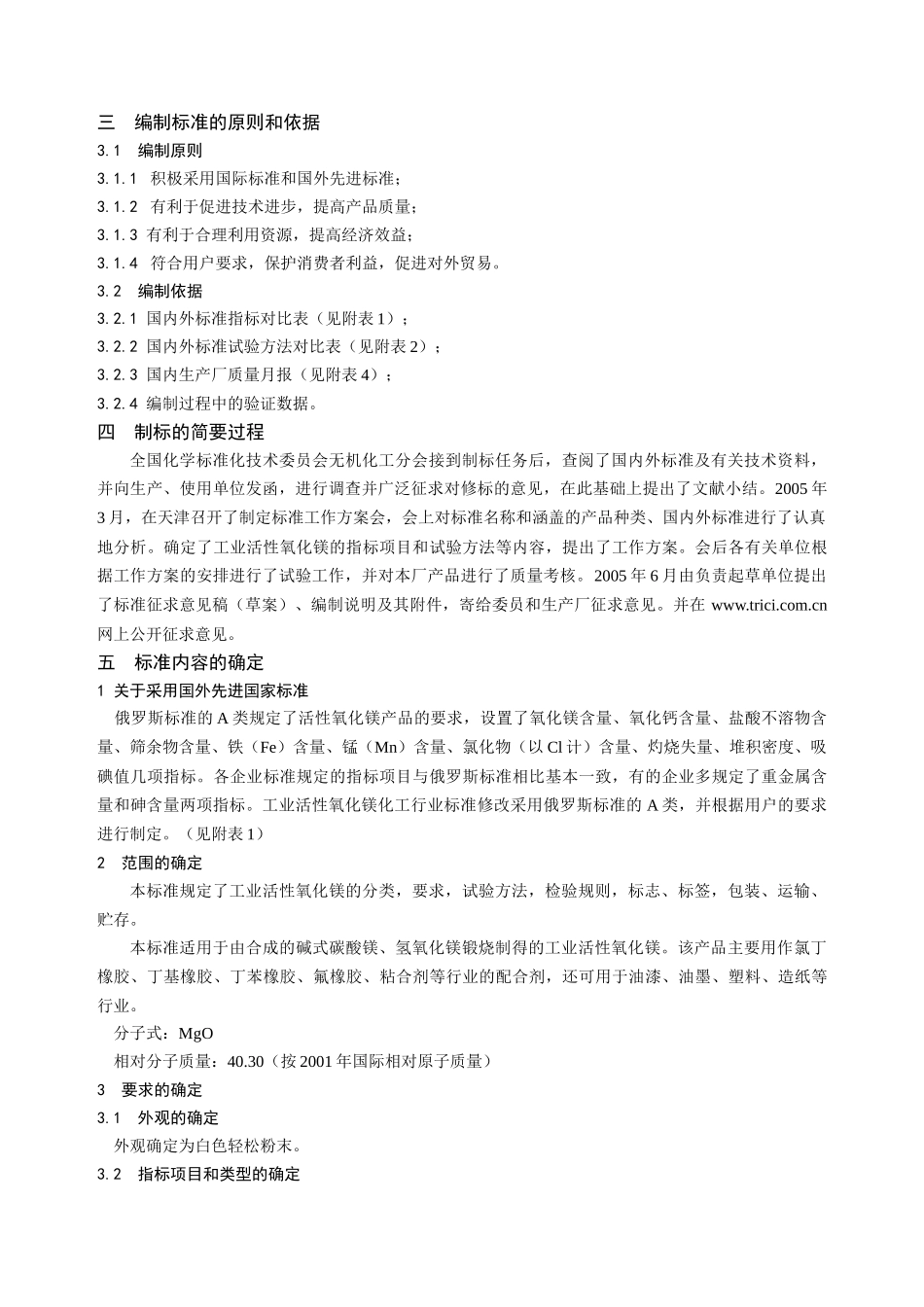

制定工业活性氧化镁化工行业标准编制说明(征求意见稿)一任务来源根据国家发展和改革委员会办公厅文件“发改办工业[2005]2152号《国家发展改革委办公厅关于印发2005年行业标准项目补充计划的通知》的要求，在2005年～2006年内完成《工业活性氧化镁》化工行业标准的制定工作。该标准由天津化工研究设计院、上海敦煌化工厂、邢台市镁神化工有限公司、运城市亚兴环保科技有限公司、石家庄远东钙镁有限公司共同起草，由全国化学标准化技术委员会无机化工分会负责技术归口。二产品概况1产品性质分子式：MgO分子量：40.30氧化镁的活性是指氧化镁参与化学或物理化学过程的能力，实质是雏晶表面价键的不饱和性，而晶格的畸变和缺陷加剧了这种键的不饱和性。活性的差异主要来源于氧化镁雏晶的大小及结构不完整等因素。活性氧化镁与普通氧化镁不同主要表现在：1）粒度分布适宜，平均粒径一般小于2μm，微观形态为不规则颗粒或近球形颗粒或片状晶体；2）具有一定的活性，其活性可以用柠檬酸活性（CAA值）标示（其数值越小活性越高），也可用吸碘值表示。活性氧化镁露置于空气中吸收水分和二氧化碳而使活性降低，有时需要进行化学处理加以保护。其他性质与轻质氧化镁相同。2产品用途活性氧化镁的比表面积较大，是制备高功能精细无机材料、电子元件、油墨、有害气体吸附剂的重要原料。这种氧化镁由于其颗粒微细化，表面原子与体相原子数的比例较大而具有极高的化学活性和物理吸附能力。由于具有良好的烧结性能，可制成高致密的细晶陶瓷或多功能性氧化镁薄膜，同时具有高活性和高分散性，容易与高聚物或其他材料复合。主要作为丁基橡胶、氯丁橡胶、丁苯橡胶和氟橡胶的促进剂与活化剂；氧化镁的活性可使丁基橡胶的交联密度增大，进而提高了橡胶瓶塞的物理性能；用于粘合剂、塑料、油漆和纸张的填料。医药上用作抗酸剂和轻泻剂，用于胃酸过多和十二指肠溃疡；也可作为陶瓷、玻璃、高级保温材料及氧化镁水泥等原料；高温下具有优良的耐碱性和电绝缘性，热膨胀系数和导热率高，具有良好的光投射性。3生产工艺3.1白云石碳化法将白云石(xMgCO3•yCaCO3)或菱镁矿(MgCO3)煅烧，加水消化制得Mg(OH)2及Ca(OH)2，用CO2碳化得到碳酸氢镁和副产碳酸钙。除去碳酸钙后母液(重镁水)，再经热解，得到碱式碳酸镁，再经800℃煅烧1～2h，可制得活性氧化镁。3.2卤水－氨法通过通入氨气，将卤水中的镁盐生成氢氧化镁沉淀，氢氧化镁经过滤、洗涤、粉碎、干燥后，转移到旋转煅烧炉内煅烧，制得活性氧化镁。煅烧时温度宜控制在500℃，时间为2h。3.3卤水－碳酸铵法将碳酸铵溶液加入至卤水中，经加热、沉化生成碱式碳酸镁沉淀，沉淀经过滤、洗涤、干燥、粉碎、煅烧分解，制得活性氧化镁。三编制标准的原则和依据3.1编制原则3.1.1积极采用国际标准和国外先进标准；3.1.2有利于促进技术进步，提高产品质量；3.1.3有利于合理利用资源，提高经济效益；3.1.4符合用户要求，保护消费者利益，促进对外贸易。3.2编制依据3.2.1国内外标准指标对比表（见附表1）；3.2.2国内外标准试验方法对比表（见附表2）；3.2.3国内生产厂质量月报（见附表4）；3.2.4编制过程中的验证数据。四制标的简要过程全国化学标准化技术委员会无机化工分会接到制标任务后，查阅了国内外标准及有关技术资料，并向生产、使用单位发函，进行调查并广泛征求对修标的意见，在此基础上提出了文献小结。2005年3月，在天津召开了制定标准工作方案会，会上对标准名称和涵盖的产品种类、国内外标准进行了认真地分析。确定了工业活性氧化镁的指标项目和试验方法等内容，提出了工作方案。会后各有关单位根据工作方案的安排进行了试验工作，并对本厂产品进行了质量考核。2005年6月由负责起草单位提出了标准征求意见稿（草案）、编制说明及其附件，寄给委员和生产厂征求意见。并在www.trici.com.cn网上公开征求意见。五标准内容的确定1关于采用国外先进国家标准俄罗斯标准的A类规定了活性氧化镁产品的要求，设置了氧化镁含量、氧化钙含量、盐酸不溶物含量、筛余物含量、铁（Fe）含量、锰（Mn）含量、氯化物（以Cl计）含量、灼烧失量、堆积密度、吸碘值几项指标。各企业标准规...
