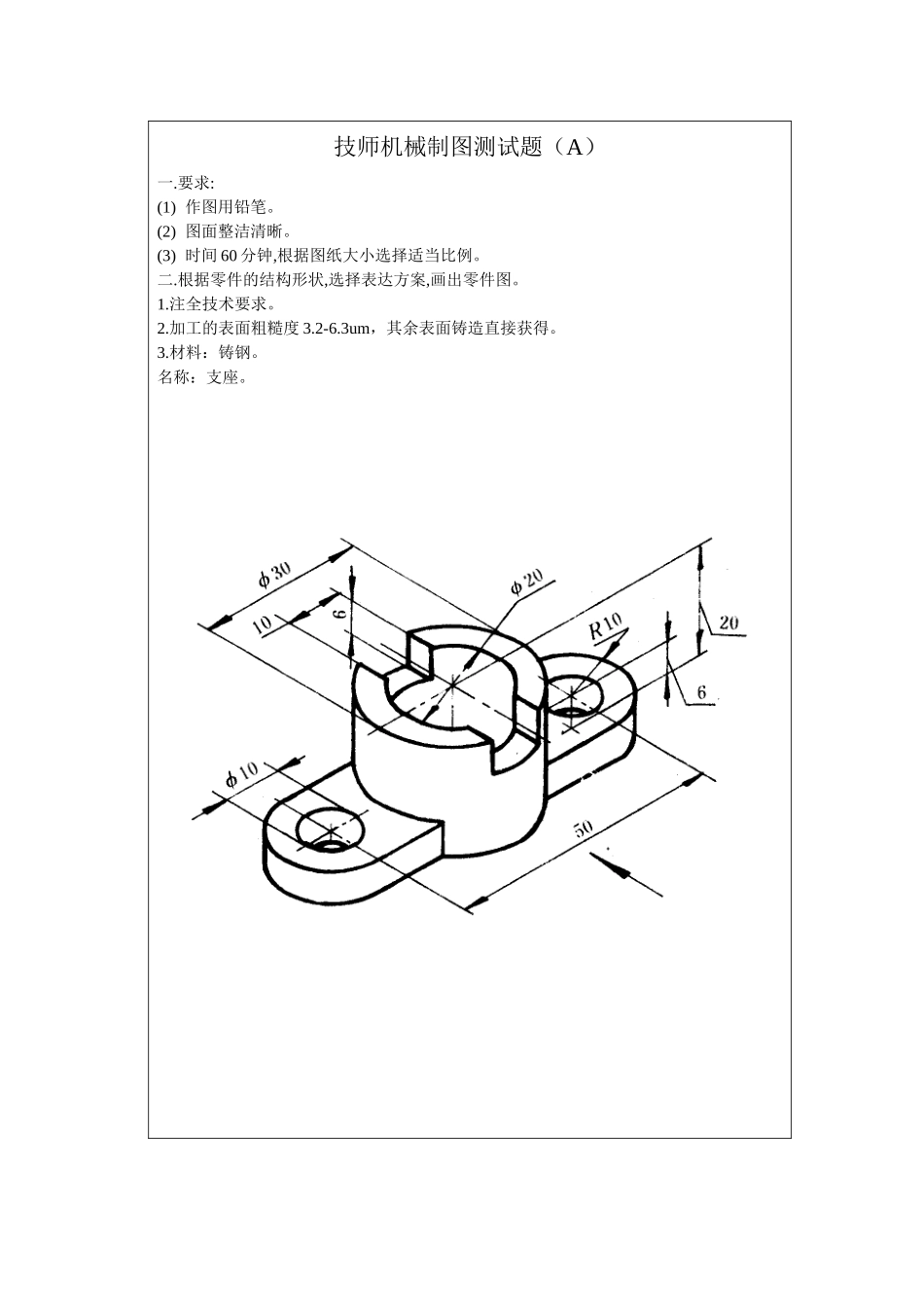

技师机械制图测试题（A）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间60分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。1.注全技术要求。2.加工的表面粗糙度3.2-6.3um，其余表面铸造直接获得。3.材料：铸钢。名称：支座。技师机械制图测试题（B）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间90分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。1.注全技术要求。2.加工的表面粗糙度3.2-6.3um，其余表面铸造直接获得。3.材料：铸钢。名称：支座。技师机械制图测试题（C）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间90分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。1.注全技术要求。2.加工的表面粗糙度3.2-6.3um，其余表面铸造直接获得。3.材料：铸钢。名称：支座。技师机械制图测试题（D）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间90分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。1.注全技术要求。2.加工的表面粗糙度3.2-6.3um，其余表面铸造直接获得。3.材料：铸钢。名称：支架。技师机械制图测试题（E）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间90分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。1.注全技术要求。2.加工的表面粗糙度3.2-6.3um，其余表面铸造直接获得。3.材料：铸钢。名称：支座。技师机械制图测试题（F）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间90分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。1.注全技术要求。2.加工的表面粗糙度3.2-6.3um，其余表面铸造直接获得。3.材料：45。名称：轮盘。技师机械制图测试题（G）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间90分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。1.注全技术要求。技师机械制图测试题（H）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间90分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。1.加工的表面粗糙度3.2-6.3um，其余表面铸造直接获得。2.材料：HT2003.名称：支架技师机械制图测试题（I）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间90分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。1.加工的表面粗糙度3.2-6.3um，其余表面铸造直接获得。2.材料：HT2003.名称：支架技师机械制图测试题（J）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间90分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。1.加工的表面粗糙度3.2-6.3um，其余表面铸造直接获得。2.材料：HT2003.名称：支座技师机械制图测试题（K）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间90分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。1.注全技术要求。技师机械制图测试题（L）一.要求:(1)作图用铅笔。(2)图面整洁清晰。(3)时间90分钟,根据图纸大小选择适当比例。二.根据零件的结构形状,选择表达方案,画出零件图。
