基础钢筋工程技术交底VIP免费

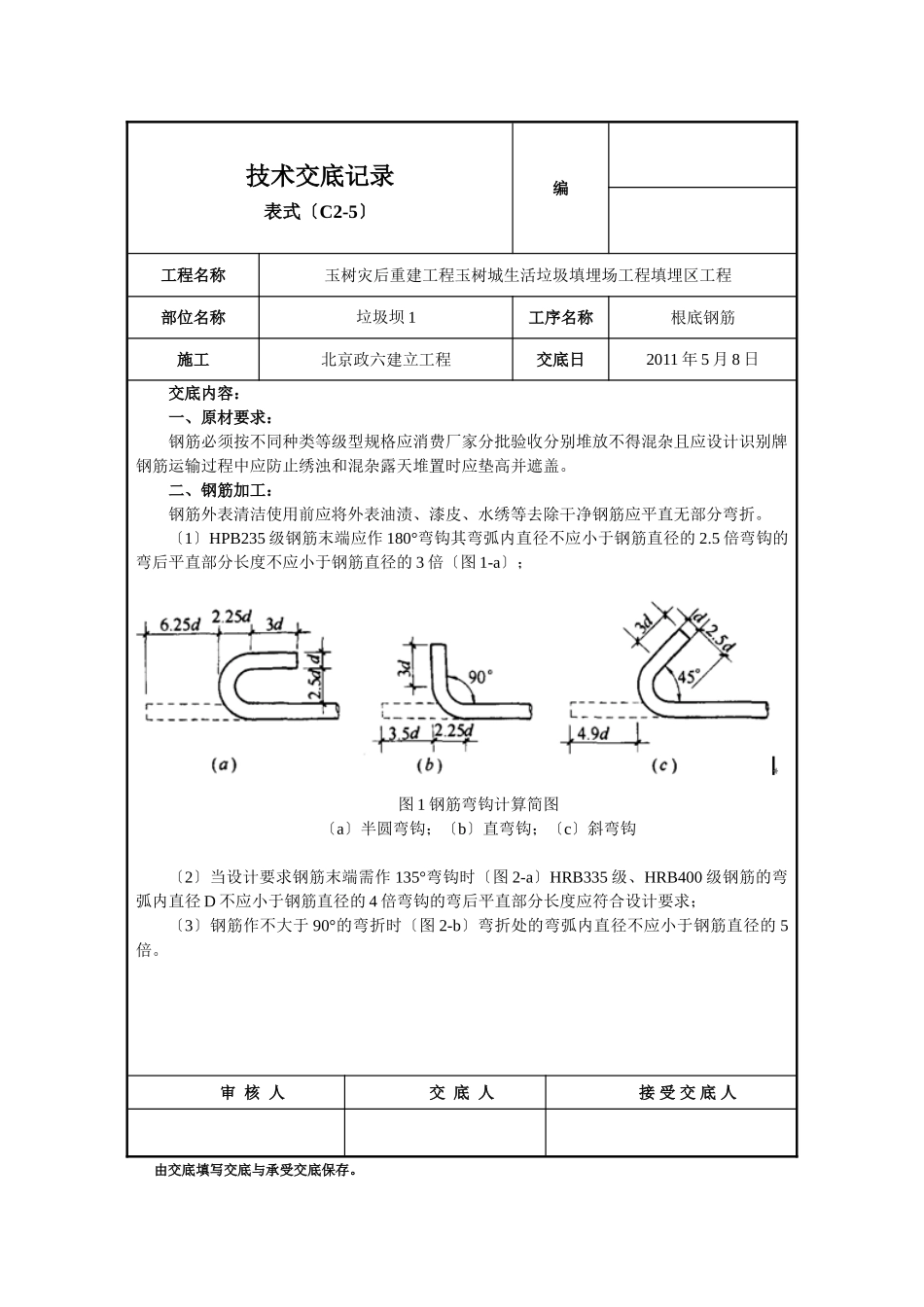

技术交底记录表式〔C2-5〕编工程名称玉树灾后重建工程玉树城生活垃圾填埋场工程填埋区工程部位名称垃圾坝1工序名称根底钢筋施工北京政六建立工程交底日2011年5月8日交底内容：一、原材要求：钢筋必须按不同种类等级型规格应消费厂家分批验收分别堆放不得混杂且应设计识别牌钢筋运输过程中应防止绣浊和混杂露天堆置时应垫高并遮盖。二、钢筋加工：钢筋外表清洁使用前应将外表油渍、漆皮、水绣等去除干净钢筋应平直无部分弯折。〔1〕HPB235级钢筋末端应作180°弯钩其弯弧内直径不应小于钢筋直径的2.5倍弯钩的弯后平直部分长度不应小于钢筋直径的3倍〔图1-a〕；图1钢筋弯钩计算简图〔a〕半圆弯钩；〔b〕直弯钩；〔c〕斜弯钩〔2〕当设计要求钢筋末端需作135°弯钩时〔图2-a〕HRB335级、HRB400级钢筋的弯弧内直径D不应小于钢筋直径的4倍弯钩的弯后平直部分长度应符合设计要求；〔3〕钢筋作不大于90°的弯折时〔图2-b〕弯折处的弯弧内直径不应小于钢筋直径的5倍。审核人交底人接受交底人由交底填写交底与承受交底保存。技术交底记录表式〔C2-5〕编工程名称玉树灾后重建工程玉树城生活垃圾填埋场工程填埋区工程部位名称垃圾坝1工序名称根底钢筋施工北京政六建立工程交底日2011年5月8日图2受力钢筋弯折〔a〕90°；〔b〕135°1〕绑扎接头应设置在内力较小处并错开布置对绑扎接头两接头间间隔不小于1.3倍搭接长度。2〕应在钢筋与模板间设置垫块垫块应与钢筋扎紧、并互相错开非焊接筋骨架的多层钢筋之间应用短筋支垫保证位置准确保护层厚度应保持在50mm。3〕在浇筑前对已安好的钢筋及预埋件进展检查。三、钢筋绑扎安装：1、准备工作〔1〕．核对成品钢筋的钢、直径、形状、尺寸和数量等是否与料单料牌相符。如有错漏应纠正增补。〔2〕．准备绑扎用的铁丝、绑扎工具〔如钢筋钩、带扳口的小撬棍〕绑扎架等。钢筋绑扎用的铁丝可采用20~22铁丝其中22铁丝只用于绑扎直径12mm以下的钢筋。铁丝长度可参考表9-80的数值采用；因铁丝是成盘供给的故习惯上是按每盘铁丝周长的几分之一来切断。审核人交底人接受交底人由交底填写交底与承受交底保存。技术交底记录表式〔C2-5〕编工程名称玉树灾后重建工程玉树城生活垃圾填埋场工程填埋区工程部位名称垃圾坝1工序名称根底钢筋施工北京政六建立工程交底日2011年5月8日钢筋绑扎铁丝长度参考表〔mm〕表1钢筋绑扎铁丝长度参考表〔mm〕表1钢筋直径〔mm〕3~56~810~1214~1618~20222528323~56~810~1214~1618~2022120130150150170190170190220250190220250270290250270290310330270290310330350290310330350370320340360380400〔3〕．准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。水泥砂浆垫块的厚度应等于保护层厚度。垫块的平面尺寸：当保护层厚度等于或小于20mm时为30mm×30mm大于20mm时50mm×50mm。当在垂直方向使用垫块时可在垫块中埋入20铁丝。塑料卡的形状有两种：塑料垫块和塑料环圈见图3。塑料垫块用于程度构件〔如梁、板〕在两个方向均有凹槽以便适应两种保护层厚度。塑料环圈用于垂直构件〔如柱、墙〕使用时钢筋从卡嘴进入卡腔；由于塑料环圈有弹性可使卡腔的大小能适应钢筋直径的变化。审核人交底人接受交底人由交底填写交底与承受交底保存。技术交底记录表式〔C2-5〕编工程名称玉树灾后重建工程玉树城生活垃圾填埋场工程填埋区工程部位名称垃圾坝1工序名称根底钢筋施工北京政六建立工程交底日2011年5月8日图3控制混凝土保护层用的塑料卡〔a〕塑料垫块；〔b〕塑料环圈4〕．绑扎形式复杂的构造部位时应先研究逐根钢筋穿插就位的顺序并与模板工联络讨支模和绑扎钢筋的先后次序以减少绑扎困难。(5)钢筋绑扎接头1〕．钢筋绑扎接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的间隔不应小于钢筋直径的10倍。2〕．同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开。同一连接区段内钢筋绑扎搭接接头连接区段的长度为1.3l1〔l1为搭接长度〕凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段〔图4〕。同一连接区段内纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无详细要求时应符合以下...
