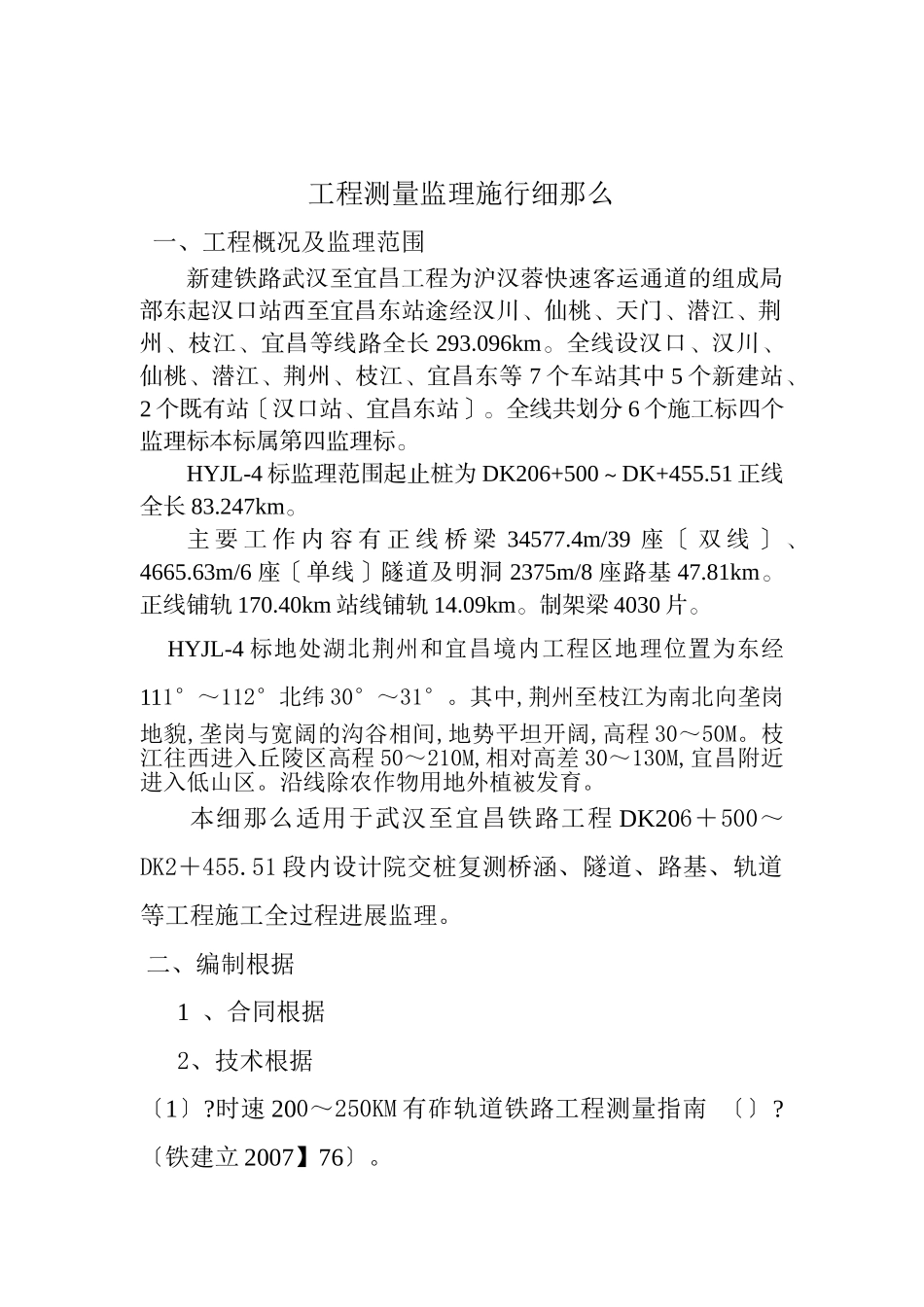

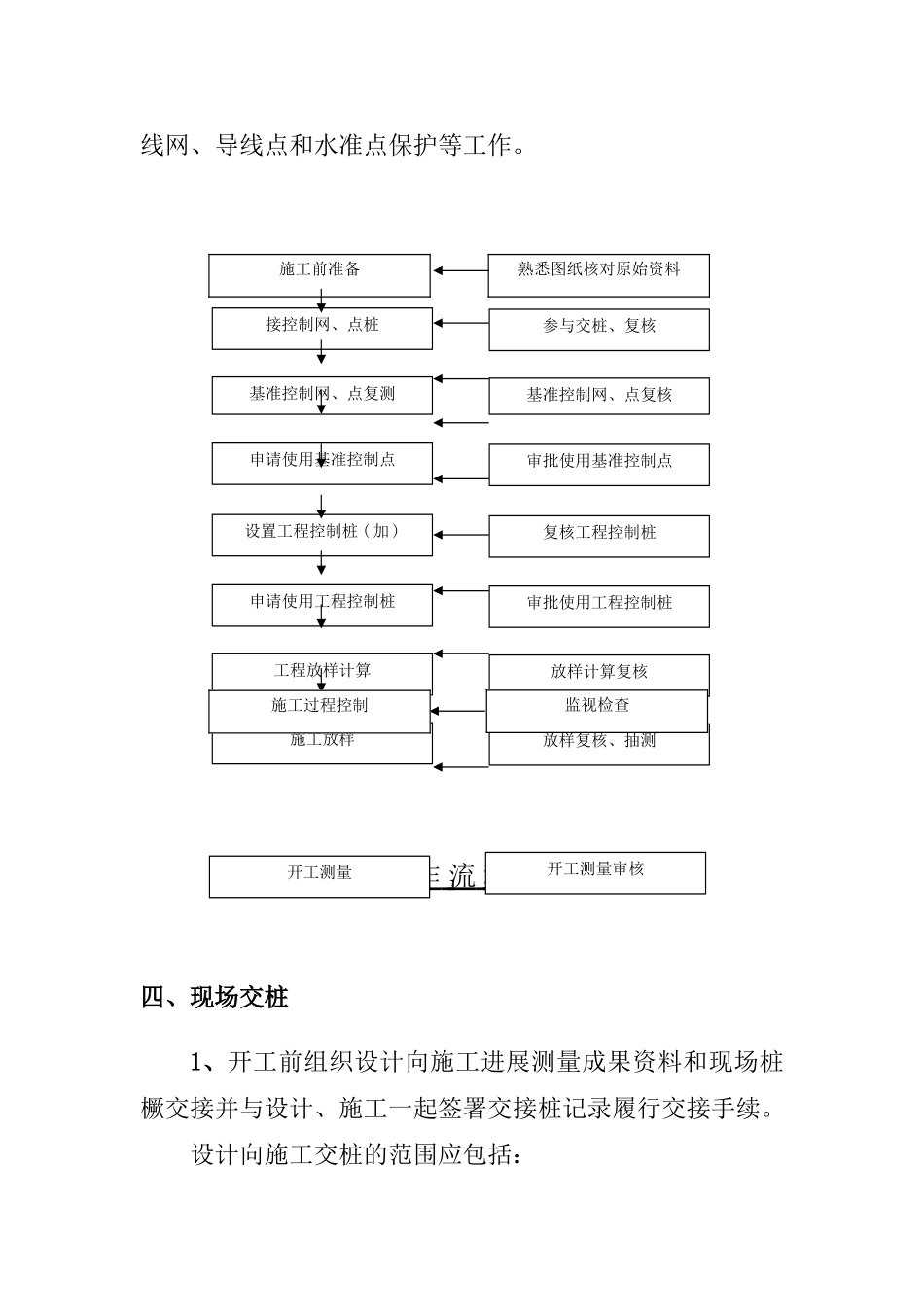

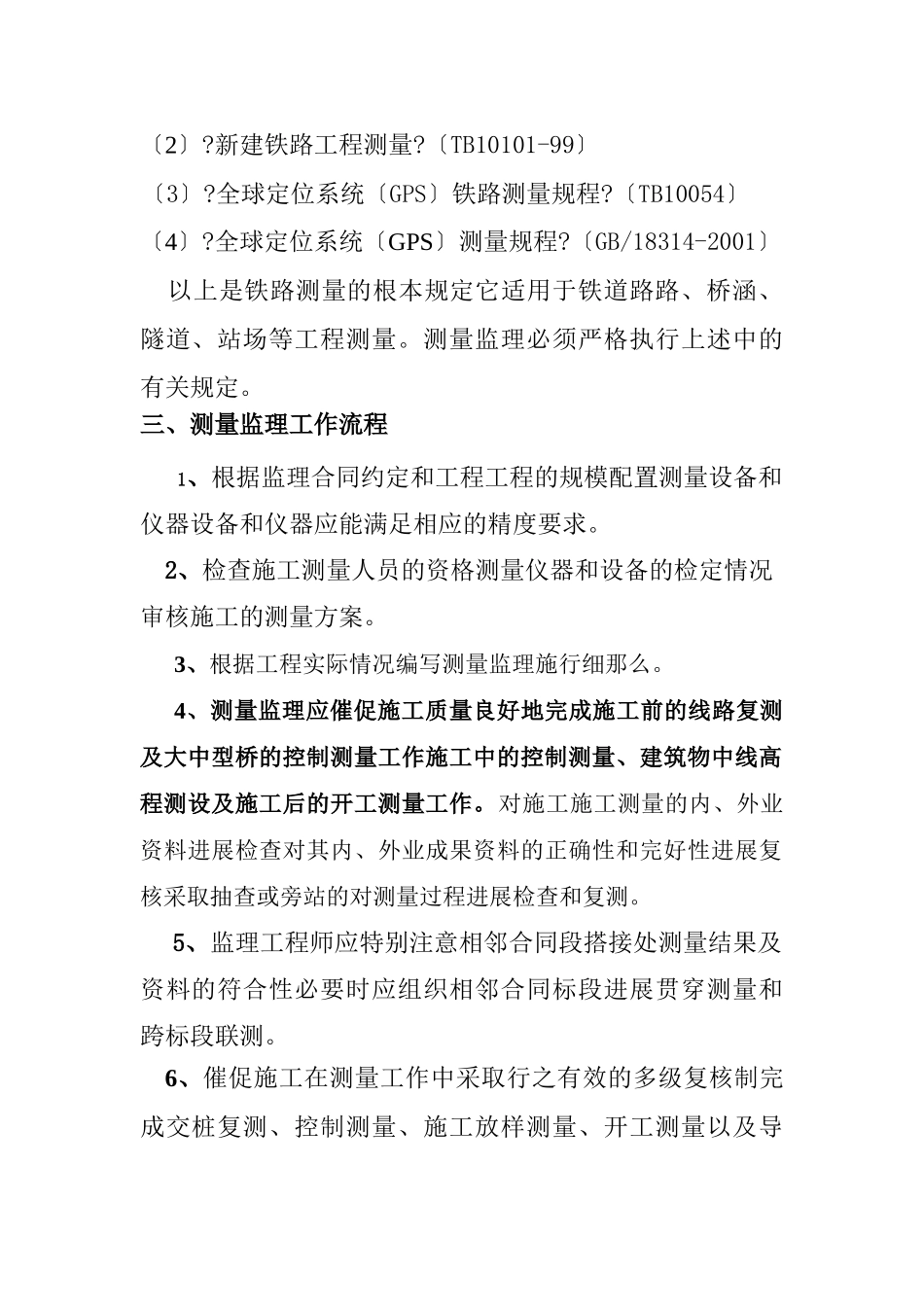

工程测量监理施行细那么一、工程概况及监理范围新建铁路武汉至宜昌工程为沪汉蓉快速客运通道的组成局部东起汉口站西至宜昌东站途经汉川、仙桃、天门、潜江、荆州、枝江、宜昌等线路全长293.096km。全线设汉口、汉川、仙桃、潜江、荆州、枝江、宜昌东等7个车站其中5个新建站、2个既有站〔汉口站、宜昌东站〕。全线共划分6个施工标四个监理标本标属第四监理标。HYJL-4标监理范围起止桩为DK206+500～DK+455.51正线全长83.247km。主要工作内容有正线桥梁34577.4m/39座〔双线〕、4665.63m/6座〔单线〕隧道及明洞2375m/8座路基47.81km。正线铺轨170.40km站线铺轨14.09km。制架梁4030片。HYJL-4标地处湖北荆州和宜昌境内工程区地理位置为东经111°～112°北纬30°～31°。其中,荆州至枝江为南北向垄岗地貌,垄岗与宽阔的沟谷相间,地势平坦开阔,高程30～50M。枝江往西进入丘陵区高程50～210M,相对高差30～130M,宜昌附近进入低山区。沿线除农作物用地外植被发育。本细那么适用于武汉至宜昌铁路工程DK206＋500～DK2＋455.51段内设计院交桩复测桥涵、隧道、路基、轨道等工程施工全过程进展监理。二、编制根据1、合同根据2、技术根据〔1〕?时速200～250KM有砟轨道铁路工程测量指南〔〕?〔铁建立2007】76〕。〔2〕?新建铁路工程测量?〔TB10101-99〕〔3〕?全球定位系统〔GPS〕铁路测量规程?〔TB10054〕〔4〕?全球定位系统〔GPS〕测量规程?〔GB/18314-2001〕以上是铁路测量的根本规定它适用于铁道路路、桥涵、隧道、站场等工程测量。测量监理必须严格执行上述中的有关规定。三、测量监理工作流程1、根据监理合同约定和工程工程的规模配置测量设备和仪器设备和仪器应能满足相应的精度要求。2、检查施工测量人员的资格测量仪器和设备的检定情况审核施工的测量方案。3、根据工程实际情况编写测量监理施行细那么。4、测量监理应催促施工质量良好地完成施工前的线路复测及大中型桥的控制测量工作施工中的控制测量、建筑物中线高程测设及施工后的开工测量工作。对施工施工测量的内、外业资料进展检查对其内、外业成果资料的正确性和完好性进展复核采取抽查或旁站的对测量过程进展检查和复测。5、监理工程师应特别注意相邻合同段搭接处测量结果及资料的符合性必要时应组织相邻合同标段进展贯穿测量和跨标段联测。6、催促施工在测量工作中采取行之有效的多级复核制完成交桩复测、控制测量、施工放样测量、开工测量以及导线网、导线点和水准点保护等工作。工作流程图四、现场交桩1、开工前组织设计向施工进展测量成果资料和现场桩橛交接并与设计、施工一起签署交接桩记录履行交接手续。设计向施工交桩的范围应包括：接控制网、点桩基准控制网、点复测申请使用基准控制点设置工程控制桩(加)申请使用工程控制桩工程放样计算施工放样参与交桩、复核基准控制网、点复核审批使用基准控制点复核工程控制桩审批使用工程控制桩放样计算复核放样复核、抽测开工测量开工测量审核施工前准备熟悉图纸核对原始资料施工过程控制监视检查〔1〕GPS点、导线点、水准点成果表及点之记。〔2〕桩橛包括GPS点、导线点、水准点等。〔3〕大型建筑物〔如桥梁、隧道等〕或复杂地段的平面控制桩及设计提供的测算和精度评定资料。〔4〕测量技术。2、按照和要求检查交桩数量、精度签署纪要〔各种数据应齐全〕并报建立。假设重要桩位丧失不能满足复测和施工测量需要时应向建立和设计院。施工应对测量成果进展全面复测复测内容如下：〔1〕GPS点的基线边长度。〔2〕导线点的转角、导线点间的间隔。〔3〕水准点间的高差。3、GPS控制网和水准控制网复测的考前须知控制网复测应从施工标段外至少一个导线桩起测逐一进展测量直至到下一施工标段内至少一个导线桩。水准点控制网复测应从施工标段外一个水准点起测逐一进展复测直至到下一个施工标段内至少一个水准点。相邻监理合同段的控制导线网和水准点搭接测量应与建立联络解决。五、CPI、CPII控制网测量及CPIII控制点施测1、各级平面控制网的作用为：〔1〕CPI主要为勘测、施工、运营维护提供坐标基准。〔2〕CPII主要为勘测和线下工程施工提供控制基准。〔3〕CPIII主要为轨道铺设和运营维护提供控...
