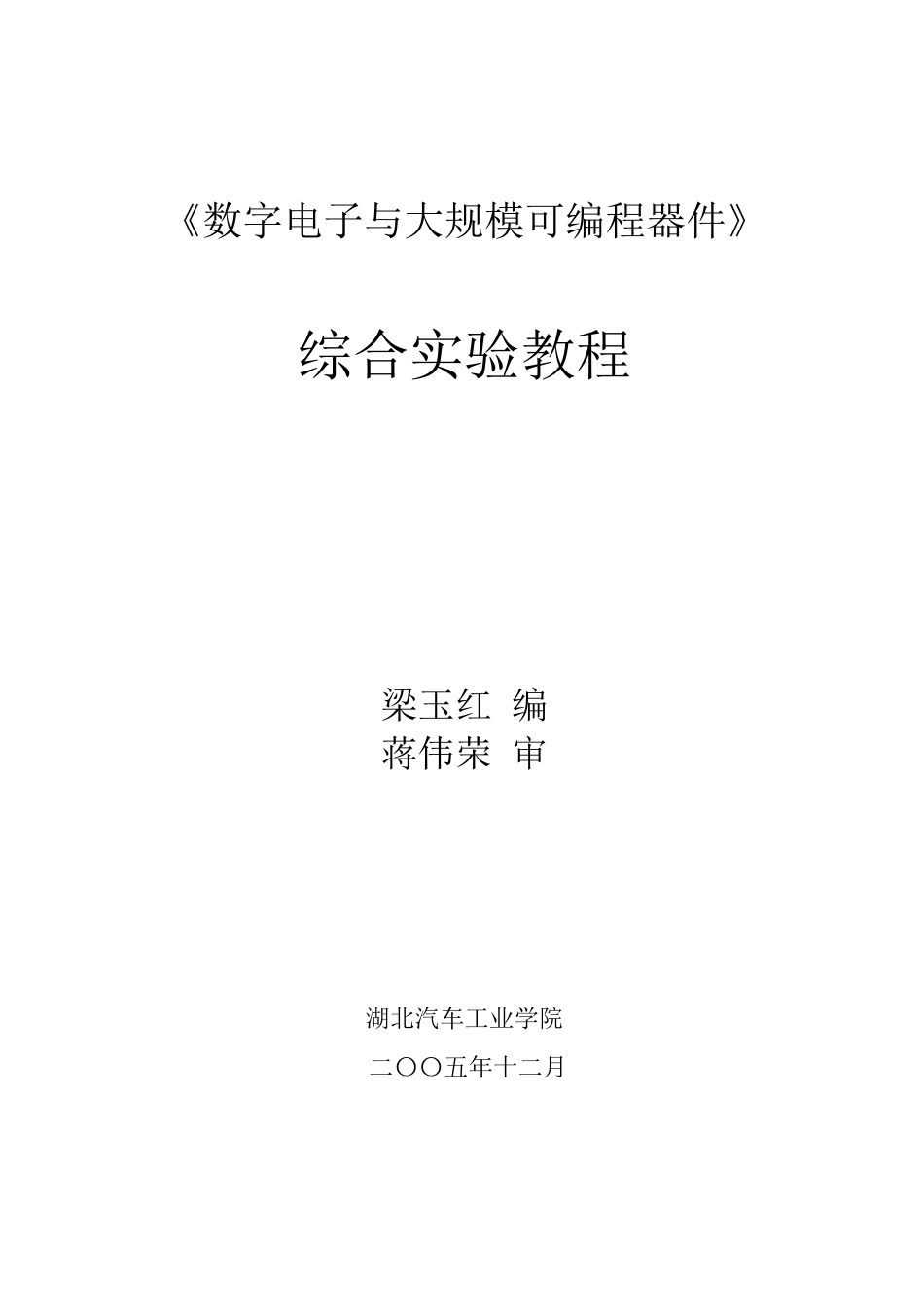

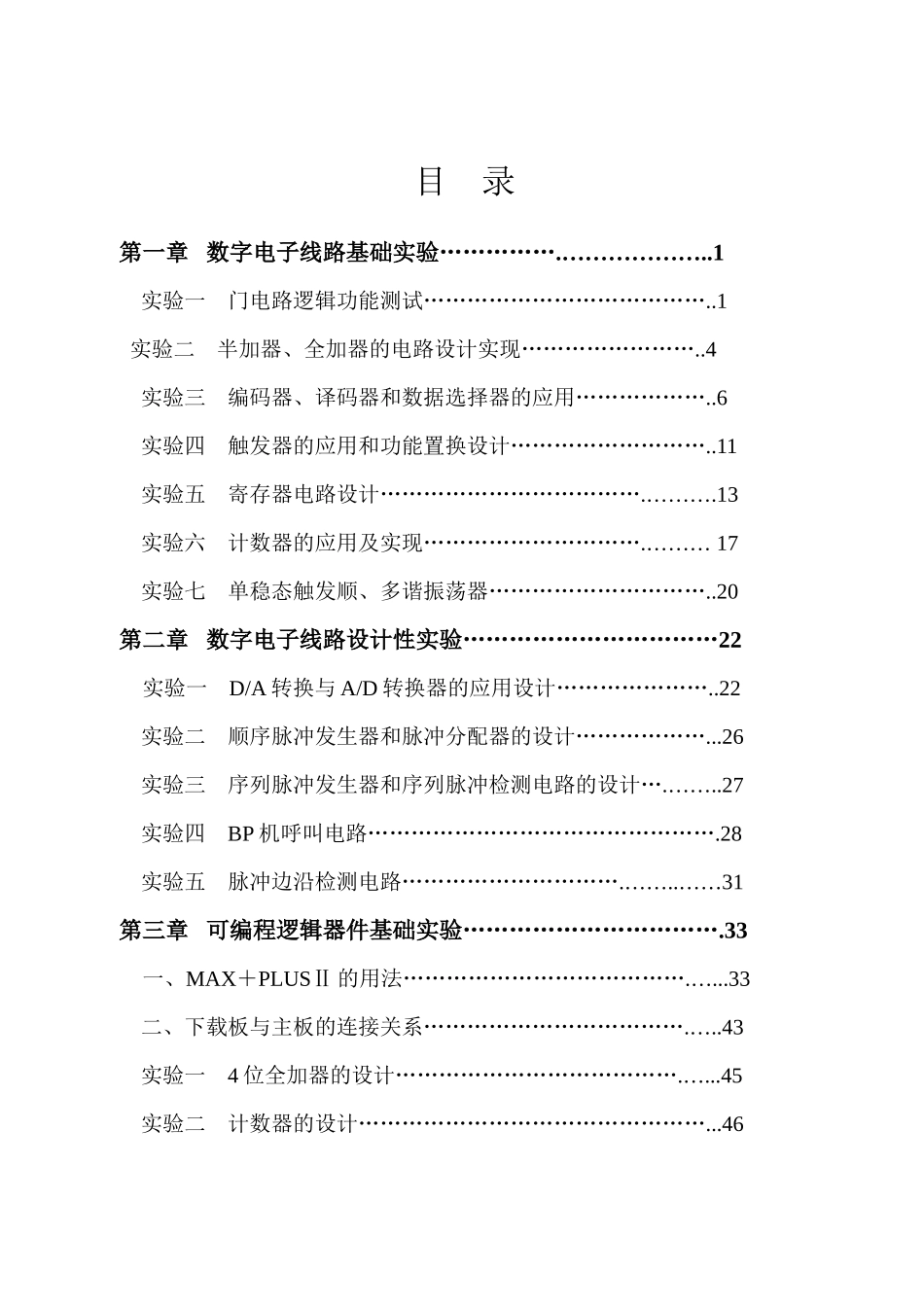

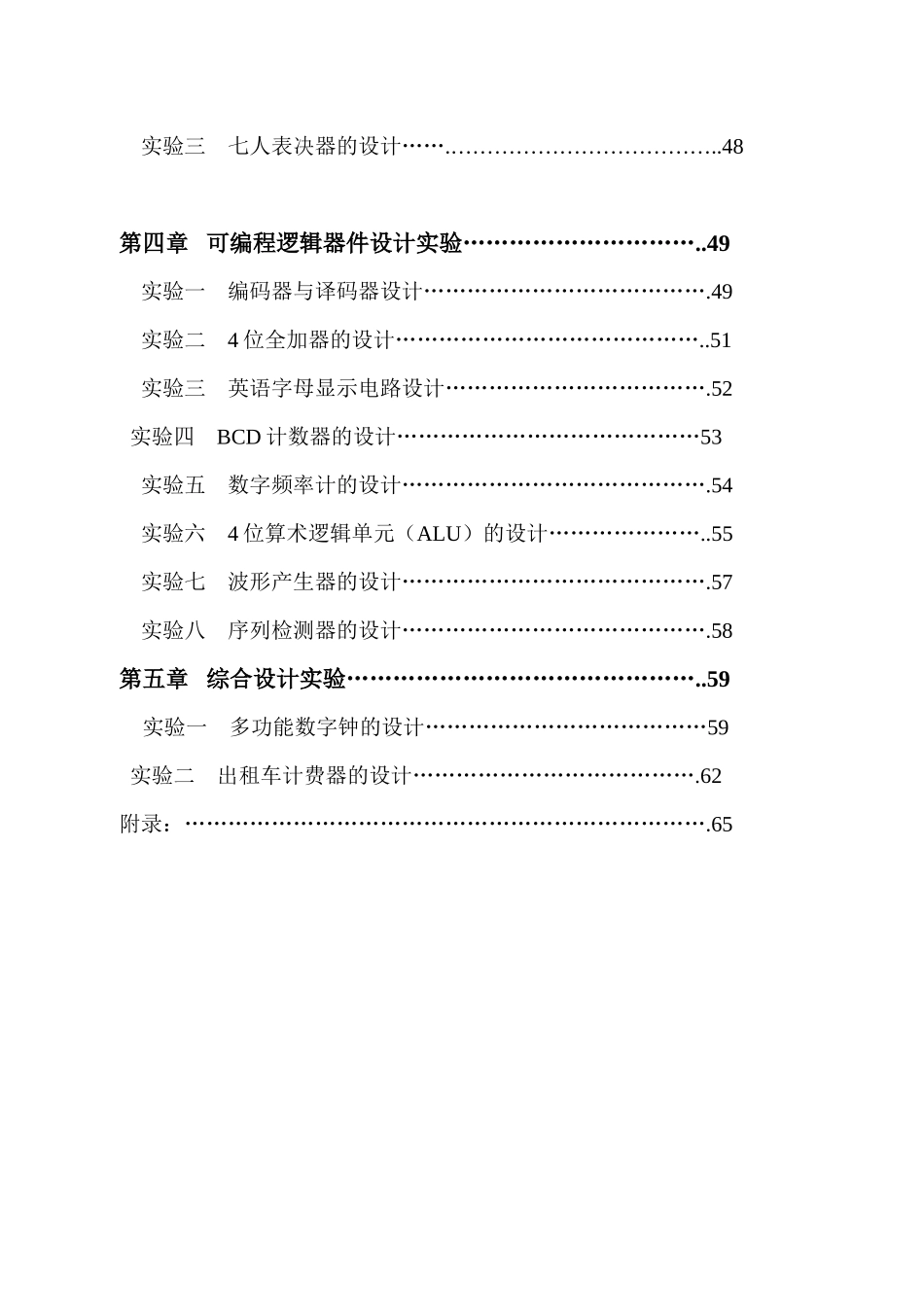

《数字电子与大规模可编程器件》综合实验教程梁玉红编蒋伟荣审湖北汽车工业学院二〇〇五年十二月目录第一章数字电子线路基础实验…………….………………..1实验一门电路逻辑功能测试…………………………………..1实验二半加器、全加器的电路设计实现……………………..4实验三编码器、译码器和数据选择器的应用………………..6实验四触发器的应用和功能置换设计………………………..11实验五寄存器电路设计……………………………….……….13实验六计数器的应用及实现………………………….………17实验七单稳态触发顺、多谐振荡器…………………………..20第二章数字电子线路设计性实验……………………………22实验一D/A转换与A/D转换器的应用设计…………………..22实验二顺序脉冲发生器和脉冲分配器的设计………………...26实验三序列脉冲发生器和序列脉冲检测电路的设计….……..27实验四BP机呼叫电路………………………………………….28实验五脉冲边沿检测电路………………………….……..……31第三章可编程逻辑器件基础实验…………………………….33一、MAX＋PLUSⅡ的用法………………………………….…...33二、下载板与主板的连接关系……………………………….…..43实验一4位全加器的设计………………………………….…...45实验二计数器的设计…………………………………………...46实验三七人表决器的设计…….………………………………..48第四章可编程逻辑器件设计实验…………………………..49实验一编码器与译码器设计………………………………….49实验二4位全加器的设计……………………………………..51实验三英语字母显示电路设计……………………………….52实验四BCD计数器的设计……………………………………53实验五数字频率计的设计…………………………………….54实验六4位算术逻辑单元（ALU）的设计…………………..55实验七波形产生器的设计…………………………………….57实验八序列检测器的设计…………………………………….58第五章综合设计实验………………………………………..59实验一多功能数字钟的设计…………………………………59实验二出租车计费器的设计………………………………….62附录：……………………………………………………………….65第一章数字电子线路基础实验实验—门电路逻辑功能测试一、实验目的熟悉常用门电路的逻辑功能二、实验仪器及所用芯片1、仪器：数字万用表、双踪示波器、脉冲信号源2、芯片：74LS00二输入四与非门74LS02二输入四或非门74LS04六反向器74LS86二输入四异或门三、预习要求1、复习门电路工作原理及相应的逻辑表达式2、查阅所用芯片的引脚排列3、熟悉实验板结构与布局4、了解双踪示波器使用方法5、根据实验内容写出预习报告四、实验内容及步骤1、门电路逻辑功能测试任选74LS00一个二输入与非门，输出端接发光二极管。电路如图1.1所示。将二个输入端电平按表1.1置位，分别测出电压及逻辑状态。表1.1输入输出ABY电压(V)000110112、异或门逻辑功能测试用芯片74LS86按图1.2联线，输出Y1、Y2和Y分别接到发光二极管，四个输入端分别按表1.2进行输入数据，记录输出结果表1.2输入输出ACBDY1Y2Y0000100011001110111101013、逻辑电路的逻辑关系测试（1）用74LS02和74LS04按图1.3接线，输出Y接发光二极管。输入端A、B按表1.3输入数据，测试输出Y，按表1.3记录输出。（2）用74LS00和74LS04构成一个Y=A⊕B的异或逻辑，画出逻辑电路，并用实验验证。4、门电路输出控制测试分别用74LS00和74LS02按图1.4接线。S为控制开关，一个输入端输入连续脉冲(从脉冲信号源取)，用示波器观察S端对输出端Y的控制作用。5、逻辑门传输时间的测量用两片六反向器74LS04按图1.5接线，输入200KHZ的连续脉冲，用双踪示波器同时观测输入输出相位差，计算每个门的平均传输延迟时间t的值。五、实验报告1、由表1.2和表1.3写出逻辑表达式，指出电路逻辑功能，填表并画出逻辑图。2、思考题：(1)在实验项目4中，分别说明与非门和或非门各在什么情况下封锁信号，在什么情况下允许信号通过？(2)若用异或门作为控制门，一端接电平开关S，另...
