太阳能电池(结构、工作原理、发展现状及趋势)VIP免费

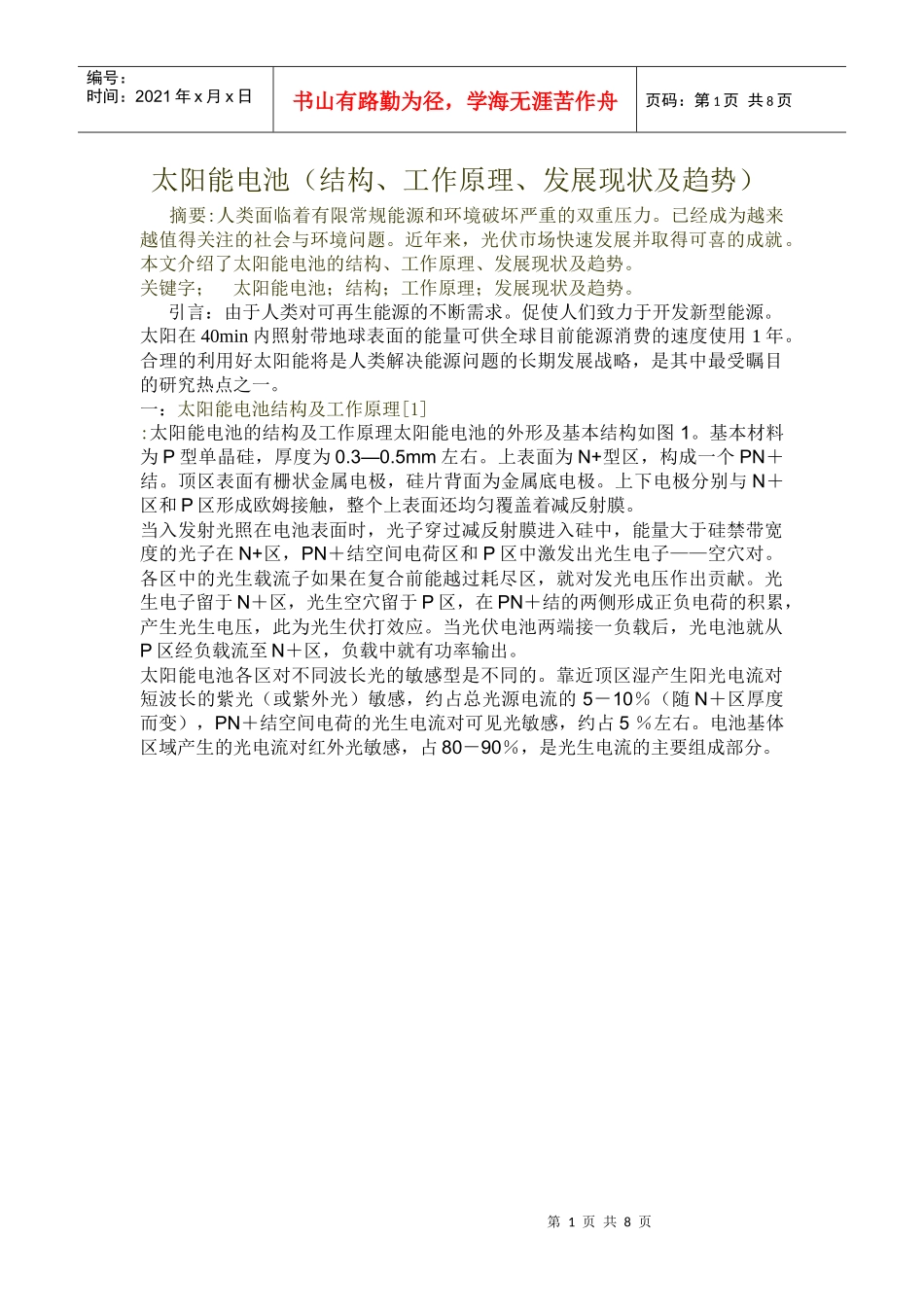

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页太阳能电池（结构、工作原理、发展现状及趋势）摘要:人类面临着有限常规能源和环境破坏严重的双重压力。已经成为越来越值得关注的社会与环境问题。近年来，光伏市场快速发展并取得可喜的成就。本文介绍了太阳能电池的结构、工作原理、发展现状及趋势。关键字；太阳能电池；结构；工作原理；发展现状及趋势。引言：由于人类对可再生能源的不断需求。促使人们致力于开发新型能源。太阳在40min内照射带地球表面的能量可供全球目前能源消费的速度使用1年。合理的利用好太阳能将是人类解决能源问题的长期发展战略，是其中最受瞩目的研究热点之一。一：太阳能电池结构及工作原理[1]:太阳能电池的结构及工作原理太阳能电池的外形及基本结构如图1。基本材料为P型单晶硅，厚度为0.3—0.5mm左右。上表面为N+型区，构成一个PN＋结。顶区表面有栅状金属电极，硅片背面为金属底电极。上下电极分别与N＋区和P区形成欧姆接触，整个上表面还均匀覆盖着减反射膜。当入发射光照在电池表面时，光子穿过减反射膜进入硅中，能量大于硅禁带宽度的光子在N+区，PN＋结空间电荷区和P区中激发出光生电子——空穴对。各区中的光生载流子如果在复合前能越过耗尽区，就对发光电压作出贡献。光生电子留于N＋区，光生空穴留于P区，在PN＋结的两侧形成正负电荷的积累，产生光生电压，此为光生伏打效应。当光伏电池两端接一负载后，光电池就从P区经负载流至N＋区，负载中就有功率输出。太阳能电池各区对不同波长光的敏感型是不同的。靠近顶区湿产生阳光电流对短波长的紫光（或紫外光）敏感，约占总光源电流的5－10％（随N＋区厚度而变），PN＋结空间电荷的光生电流对可见光敏感，约占5％左右。电池基体区域产生的光电流对红外光敏感，占80－90％，是光生电流的主要组成部分。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页将光子转换为电子[2]计算器和人造卫星上使用的太阳能电池都是光伏电池或者模块（模块就是一组通过电路连接并封装在一个框架内的电池）。光伏电池（Photovoltaics），顾名思义（photo=光，voltaic=电），是指将太阳光转换为电能的电池。光伏电池之前只用在太空中，而现在却越来越普及，且使用方式也越来越普通。它们甚至可以为您的住宅供电。这些装置是如何工作的呢？光伏（PV）电池由半导体材料制成，比如硅就是目前最常用的一种半导体。当光照射电池时，有一部分光会被半导体材料吸收。这意味着吸收的光能将传给半导体。能量会导致电子逸出，使它们可以自由流动。光伏电池中还有一个或多个电场，可以迫使由光吸收并释放的电子以一定方向流动。电子的流动形成电流，通过在光伏电池的顶部和底部安放金属触点，我们可以将电流引出来，以供使用。例如，电流可以为计算器供电。此电流以及电池电压（由内部电场产生）决定了太阳能电池的功率（或者瓦特数）。这是发电的基本过程，但是实际情况要复杂得多。让我们来深入研究一个光伏电池的示例：单晶硅电池。硅有一些特别的化学特性，尤其是它的晶体结构。硅原子含有14个电子，排列在三个不同的核外电子层中。距离原子核最近的头两个电子层完全填满。而最外层电子则处于半满状态，只有四个电子。硅原子始终会想方设法填满最外面第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页的电子层（即希望有八个电子）。为此，它会与相邻硅原子的四个电子共享自身的电子，这就好比每个原子与周围原子握手一样，只是在这种情况下，每个原子有四只手与四个邻居相握。这就形成了晶体结构，该结构对于这种类型的光伏电池具有重要的意义。现在，我们已经了解了纯晶体硅。纯硅是一种性能很差的导体，因为它的电子不能像铜这样的导体中的电子那样自由移动。硅中的电子被全部锁在晶体结构中。太阳能电池中的硅结构已经过稍稍调整，以便它能作为太阳能电池来工作。太阳能电池使用的硅混有杂质——其他原子与硅原子混在一起，这样会稍稍改变硅的工作方式。我们通常认为杂质是某种不好的东西...
