地下车库结构工程监理实施细则VIP免费

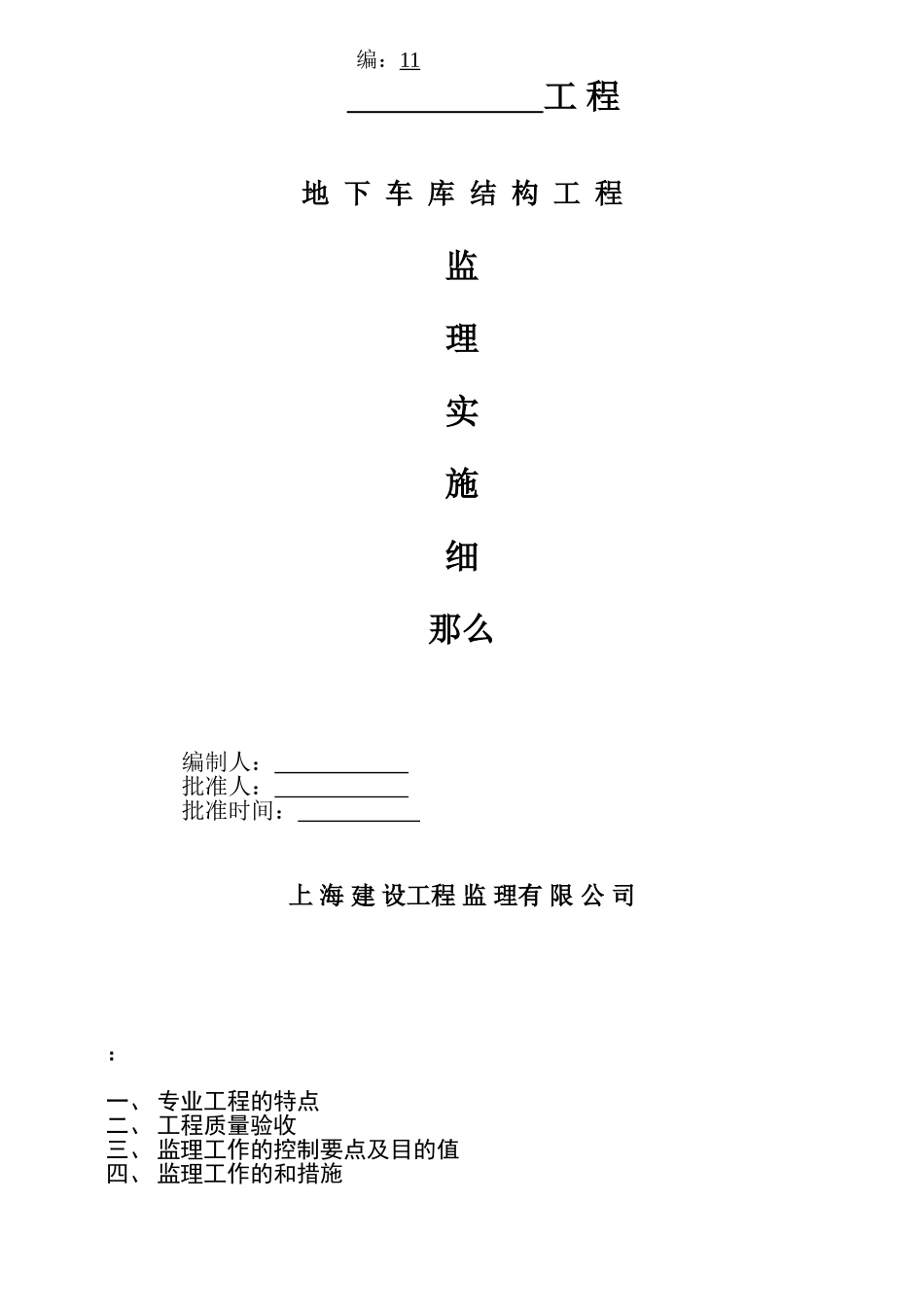

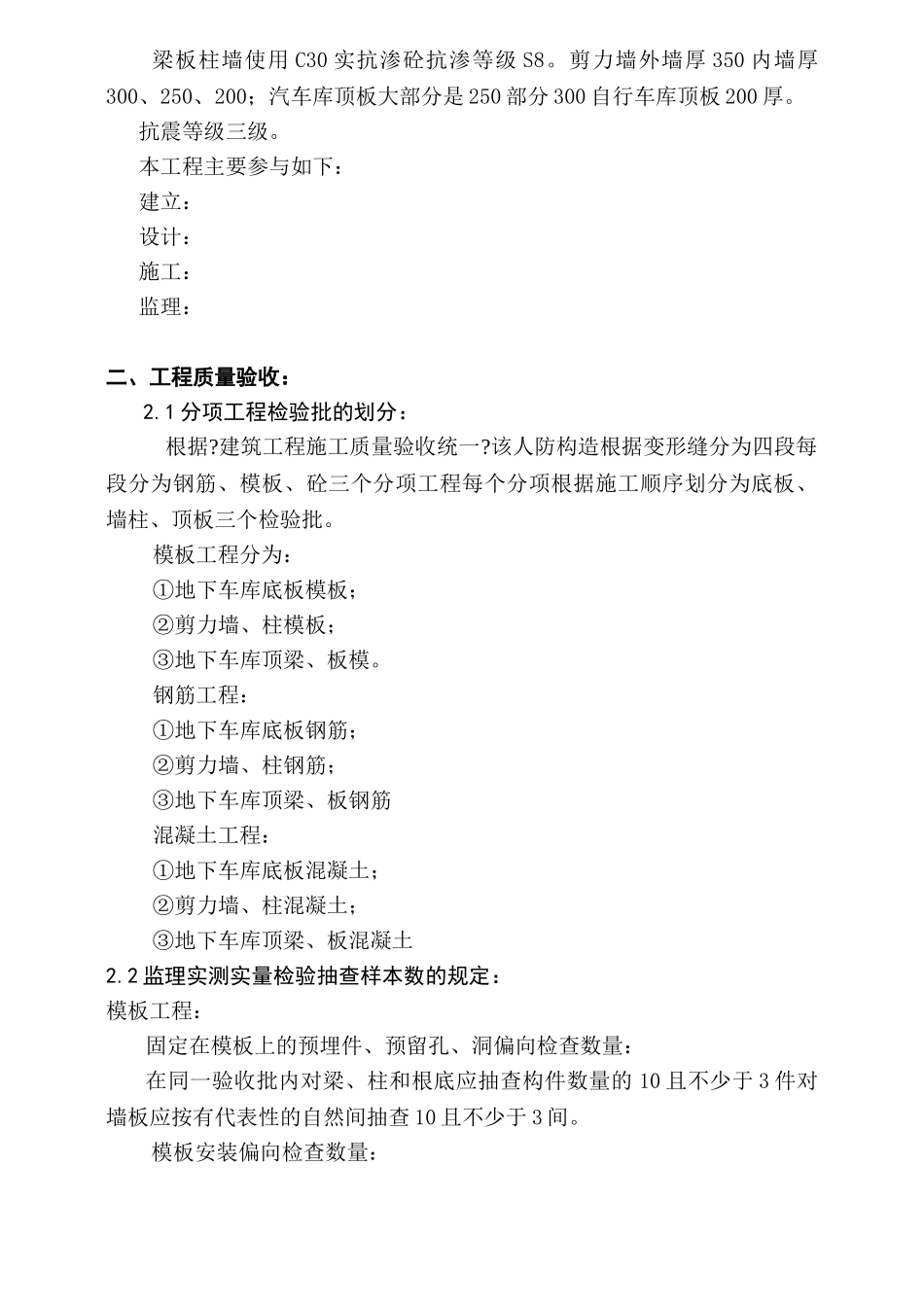

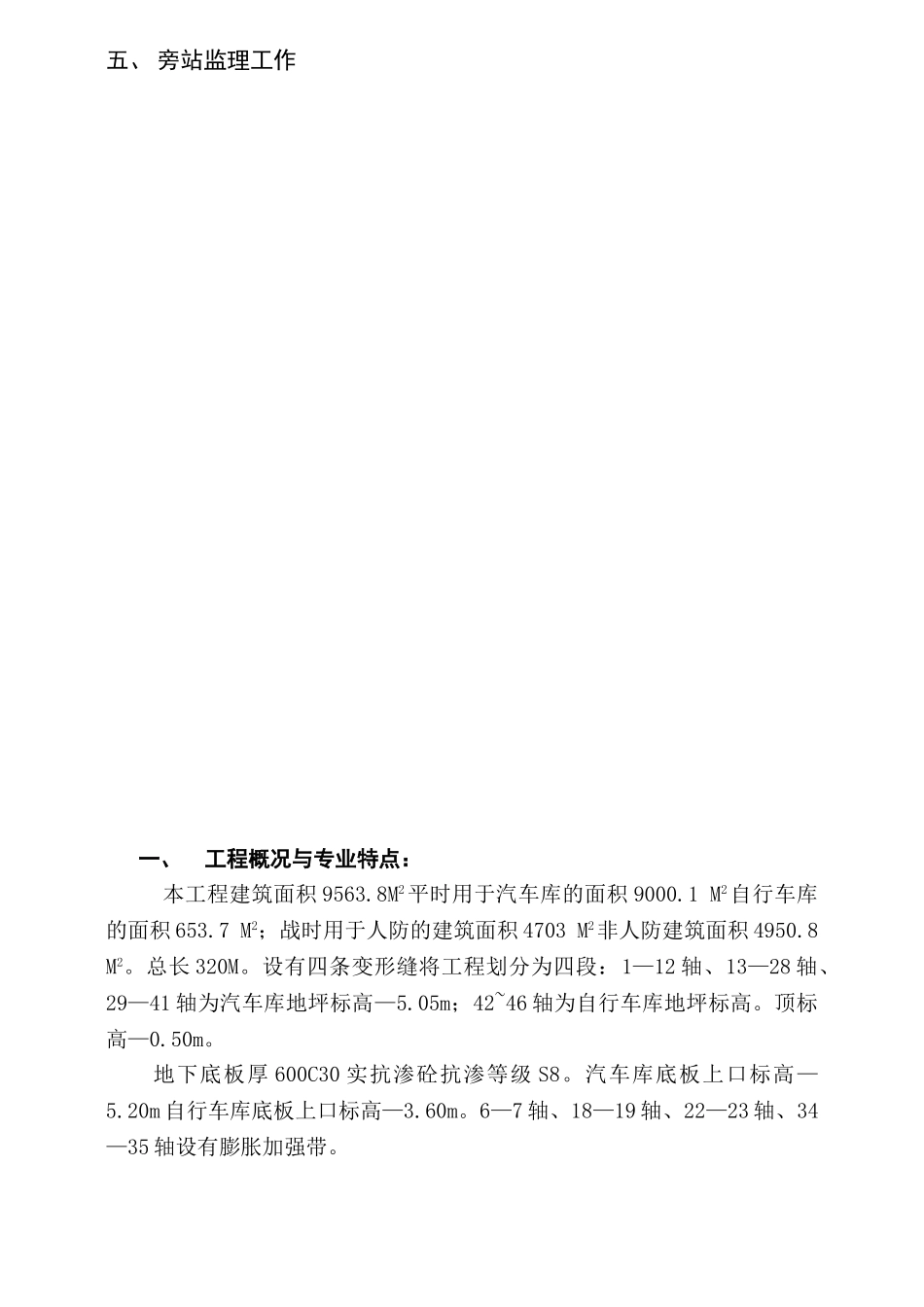

编：11工程地下车库结构工程监理实施细那么编制人：批准人：批准时间：上海建设工程监理有限公司：一、专业工程的特点二、工程质量验收三、监理工作的控制要点及目的值四、监理工作的和措施五、旁站监理工作一、工程概况与专业特点：本工程建筑面积9563.8M2平时用于汽车库的面积9000.1M2自行车库的面积653.7M2；战时用于人防的建筑面积4703M2非人防建筑面积4950.8M2。总长320M。设有四条变形缝将工程划分为四段：1—12轴、13—28轴、29—41轴为汽车库地坪标高—5.05m；42~46轴为自行车库地坪标高。顶标高—0.50m。地下底板厚600C30实抗渗砼抗渗等级S8。汽车库底板上口标高—5.20m自行车库底板上口标高—3.60m。6—7轴、18—19轴、22—23轴、34—35轴设有膨胀加强带。梁板柱墙使用C30实抗渗砼抗渗等级S8。剪力墙外墙厚350内墙厚300、250、200；汽车库顶板大部分是250部分300自行车库顶板200厚。抗震等级三级。本工程主要参与如下：建立：设计：施工：监理：二、工程质量验收：2.1分项工程检验批的划分：根据?建筑工程施工质量验收统一?该人防构造根据变形缝分为四段每段分为钢筋、模板、砼三个分项工程每个分项根据施工顺序划分为底板、墙柱、顶板三个检验批。模板工程分为：①地下车库底板模板；②剪力墙、柱模板；③地下车库顶梁、板模。钢筋工程：①地下车库底板钢筋；②剪力墙、柱钢筋；③地下车库顶梁、板钢筋混凝土工程：①地下车库底板混凝土；②剪力墙、柱混凝土；③地下车库顶梁、板混凝土2.2监理实测实量检验抽查样本数的规定：模板工程：固定在模板上的预埋件、预留孔、洞偏向检查数量：在同一验收批内对梁、柱和根底应抽查构件数量的10且不少于3件对墙板应按有代表性的自然间抽查10且不少于3间。模板安装偏向检查数量：在同一验收批内对梁、柱应抽查构件数量的10且不少于3件；板可按纵横轴线划分检查面抽查10且均不小于3面。对跨度不小于4m的梁、板、模板起拱高度的检查数量：在同一检验批内对梁应抽查构件数量的10且不少于3件；对板应按有代表性的自然间抽查10且不少于3间。钢筋工程：钢筋加工偏向检查数量：按每工作班同一类型钢筋抽查不应少于3件。钢筋安装偏向检查数量：在同一验收批内对梁、柱应抽查构件数量的10且不少于3件对墙和板应按有代表性的自然间抽查10且不少于3间。混凝土工程：现浇构造拆模后的尺寸偏向检查数量：按楼层施工缝或施工段划分检验批在同一检验批内对梁、柱应抽查构件数量的10且不少于3件；对墙板应按有代表性的自然间抽查10且不少于3间；板可按纵、横轴线划分检查面抽查10且均不少于3面对电梯井应悉数检查。2.4分项工程质量验收的内容和相应的合格：模板工程：A.模板体系的强度、刚度和稳定性能可靠地承受浇筑砼的重量、侧压力和施工荷载；B.模板体系的起拱度对跨度大于4m的梁板其模板应按设计要求起拱假设无要求起拱度应为跨度的1/1000~3/1000；C.脱模剂的品种应不影响构造性能或阻碍装饰施工；D.模板撤除时间和侧模撤除时的砼强度应保证其外表及棱角不受拉伤底模及其支架撤除时的砼强度应符合设计要求当无详细要求时砼强度应符合下表要求。底模撤除时的混凝土强度要求构件内型构件跨度〔m〕到达设计的混凝土立方体抗压强度值的百分率〔〕板≤2≥50>2≤8≥75>8≥100梁、拱、壳≤8≥75>8≥100悬臂构件—≥100钢筋工程：A.钢筋原材的质量证书、复试；B.钢筋连接接头现场抽检复试；C.钢筋弯钩或弯折角度及断料长度应符合设计要求；D.钢筋连接的接头形式和连接工艺应符合规定；E.钢筋连接接头的间距和设置位置应符合〔GB50204-2002〕的要求；F.钢筋规格、数量和间距检查绑扎或焊接的钢筋和钢筋骨架是否有变形、松脱和开焊及污染现象钢筋品种、规格、数量和间距应符合设计要求；G.箍筋加区长度和箍筋间距、直径墙板拉筋直径、间距应符合设计要求；H.受力钢筋的混凝土保护层厚度应符合〔GB-50204-2002〕的要求；混凝土工程质量验收内容：A.预拌混凝土质量证明和坍落度检查记录；B.混凝土强度和抗压试验；C.混凝土存在的蜂窝、孔洞、露筋、漏浆等缺陷修整工作；D.混凝土的自然养护条件；三、监理工作的流程：模板工程施工质量控制工作流程：审查...
