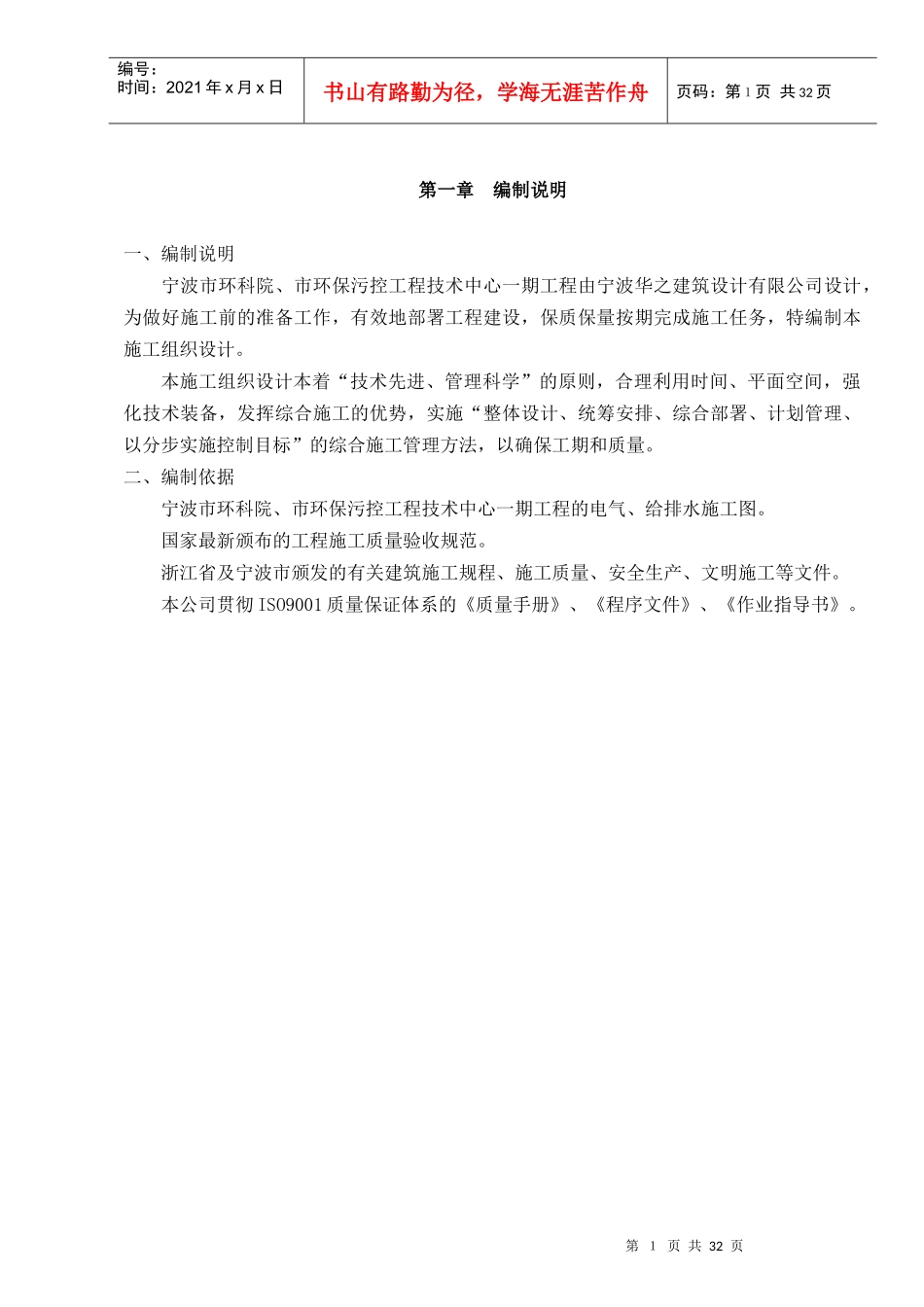

第１页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共32页第一章编制说明一、编制说明宁波市环科院、市环保污控工程技术中心一期工程由宁波华之建筑设计有限公司设计，为做好施工前的准备工作，有效地部署工程建设，保质保量按期完成施工任务，特编制本施工组织设计。本施工组织设计本着“技术先进、管理科学”的原则，合理利用时间、平面空间，强化技术装备，发挥综合施工的优势，实施“整体设计、统筹安排、综合部署、计划管理、以分步实施控制目标”的综合施工管理方法，以确保工期和质量。二、编制依据宁波市环科院、市环保污控工程技术中心一期工程的电气、给排水施工图。国家最新颁布的工程施工质量验收规范。浙江省及宁波市颁发的有关建筑施工规程、施工质量、安全生产、文明施工等文件。本公司贯彻ISO9001质量保证体系的《质量手册》、《程序文件》、《作业指导书》。第２页共32页第１页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共32页第二章工程概况一、工程项目概况工程名称：宁波市环科院、市环保污控工程技术中心一期工程；设计单位：宁波华之建筑设计有限公司；质量目标：一次性验收合格；宁波市环科院、市环保污控工程技术中心一期工程包括办公楼和实验楼，办公楼为五层，实验楼为二层。二、工程特点1.给排水工程给水管采用PPR管，由市政管网直接供水。消防管采用镀锌钢管，丝扣连接，室内设DN65单出口消火栓，长25m麻质水龙带，配置19mm喷嘴水枪。消防箱内配三具3kg的磷酸铵盐灭火器。室内排水管及埋地管采用芯层发泡U-PVC管。建筑物内采用粪便污水与废水合流管道系统，室外采用污水、雨水分流系统。卫生间设蹲便器、淋浴龙头、洗脸盆、小便器等洁具，污水汇集后经化粪池排至市政污水管。屋面的雨水均采用内排水系统，在室外汇集后排入市政雨水管网。2.电气工程其强电包括照明，动力系统。弱电包括电话，电视，网络系统，防雷及接地系统。其电源为220/380V由楼内低压配电房低压配电柜引来，并在配电房设置计量柜集中计量。办公楼部分一层设一总配电箱，每层设分配电箱，采用放射式供电方式，实验楼部分每层各设一总配电箱，由配电房放射式供电，中试车间由配电房单独供电。进户线采用VV型电力电缆，用钢管保护暗敷设，其他穿聚氯乙烯管保护暗敷设；分支线采用BV-500V铜芯导线穿管暗敷设，埋地布线均采用镀芯镀锌钢管保护。综合布线采用5类电缆，双孔插座均采用5类插座，引至各双信息插座分支均采用2UTP（8*0.5）PVC25。电视系统所有分配干线均采用SYWV75-7PVC25，分支线采用SYWV75-5PVC20，用户终端电视信号输出电平为75±5bB。弱电干线和楼层配线架设与井道内。防雷系统屋面采用Φ12镀锌圆钢明敷，引下线利用柱内主筋，上下分别与防雷装置和接地装置焊接，每一电源进户开关处和弱电机房电源开关处均加PU系列电涌保护器。接地装置利用地梁主筋两根焊接并形成闭合回路，要求接地电阻小于1欧姆。第３页共32页第２页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共32页第三章施工部署一、施工准备工作计划技术资料准备：熟悉图纸，加强施工前各专业的图纸会审和设计交底工作，了解设计意图、技术标准，深化各分部工程的施工方案。劳动力组织：完善组织管理机构，对劳动力进行进场前的安全、组织纪律教育，组织人员有序合理地进场。物资准备：根据现场实际情况，作出机具设备计划，编制材料到货计划。二、施工进度计划通过认真研究工程图纸，我们进行了细致的计划安排，充分发挥我公司施工管理的优势，组织各作业队伍分平面、分系统、立体交叉施工，充分利用时间差和空间，确保按时完工交付给业主。土建结构施工阶段进行暗配管和套管预埋工作。土建结构完工，安装工程进入全面安装阶段，同时要满足土建装修工程的要求。土建扫尾阶段，安装工程主要进行通电、通水、调试工作。项目部定期组织计划会议，检查计划执行情况，提出修改措施。检查进度网络表是否合理，检查实际进度、人工消耗及生产能力，调查引起进度延期的原因，制定合理的赶上计划。确保与总包进度同步，力争...
