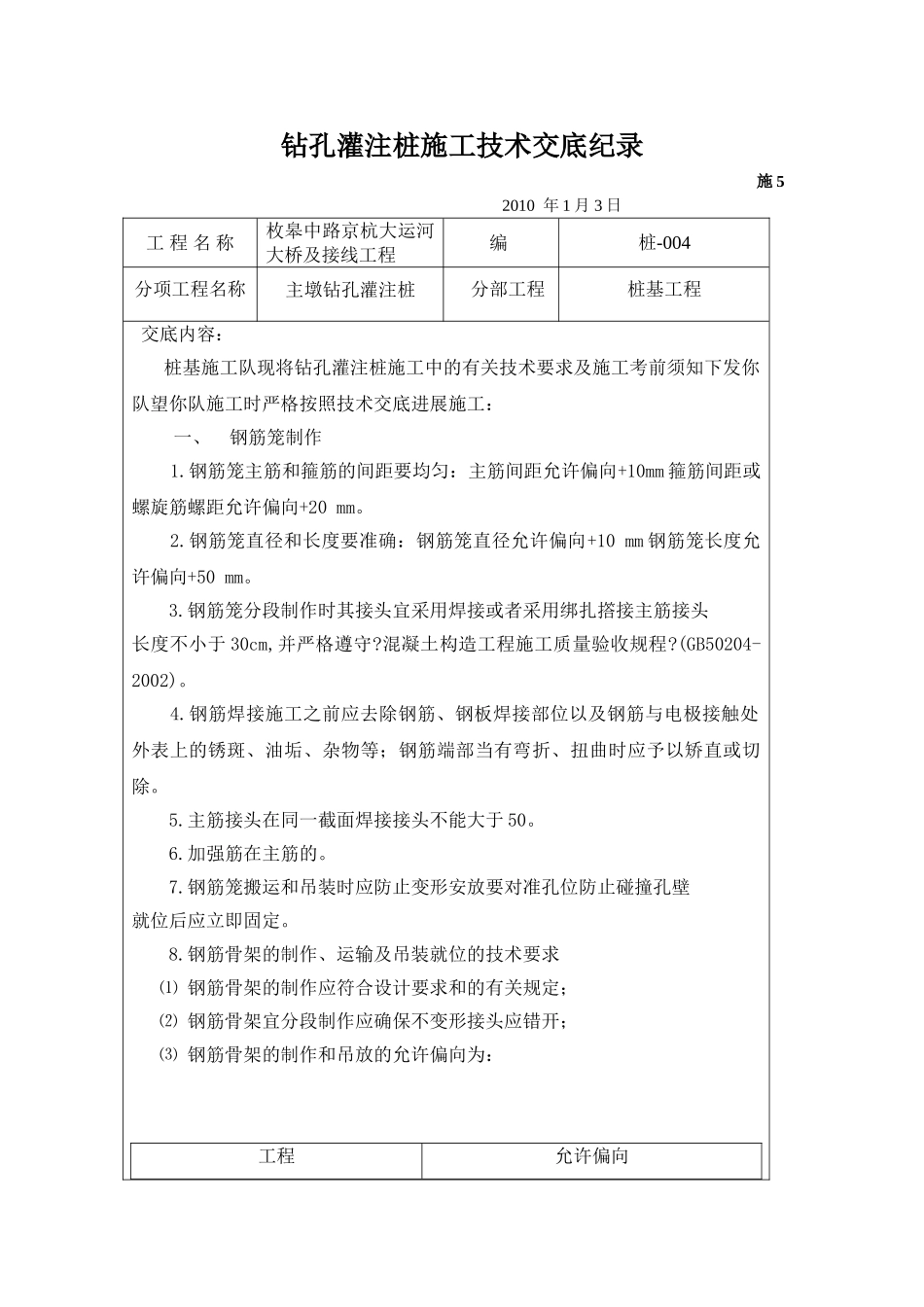

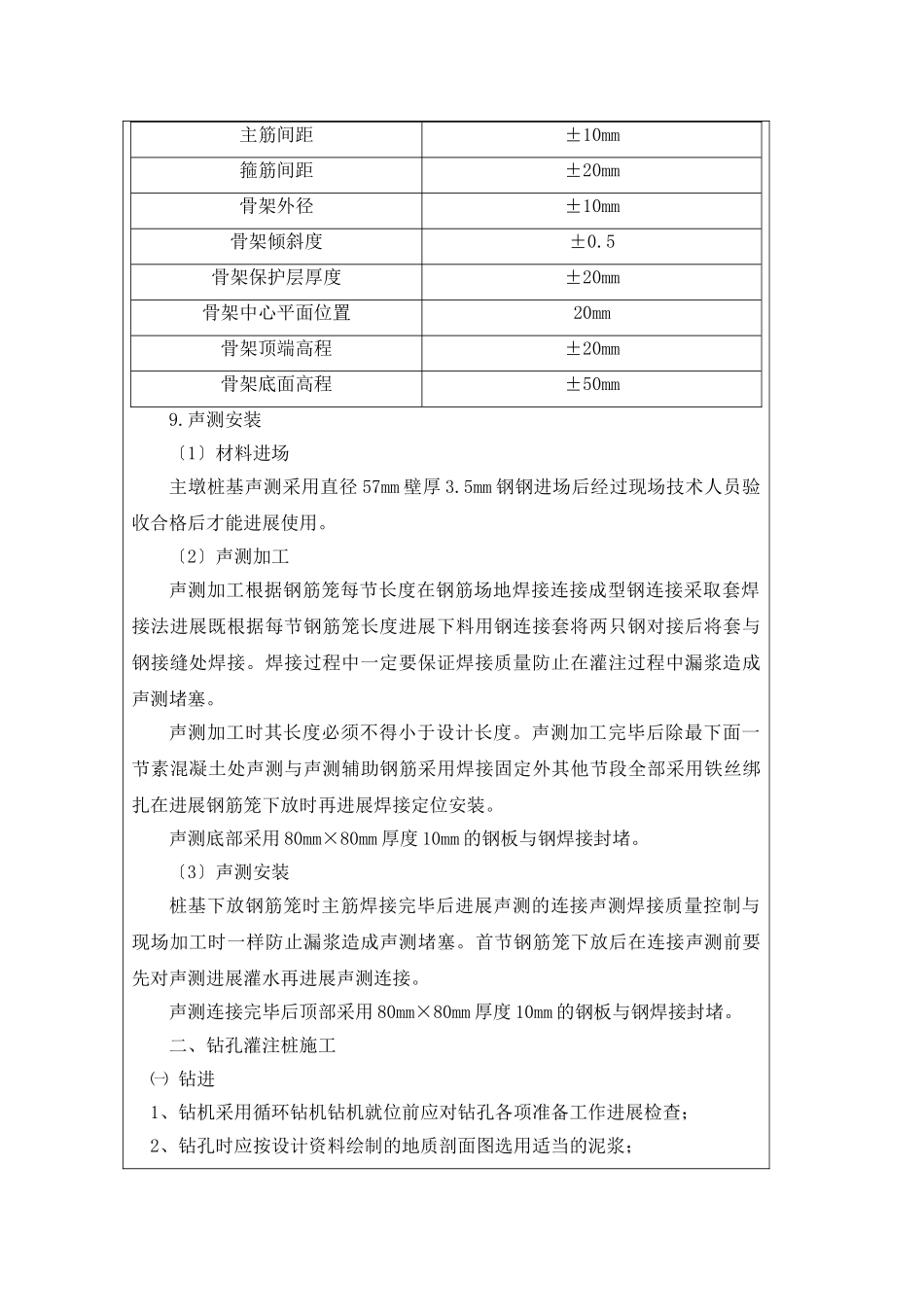

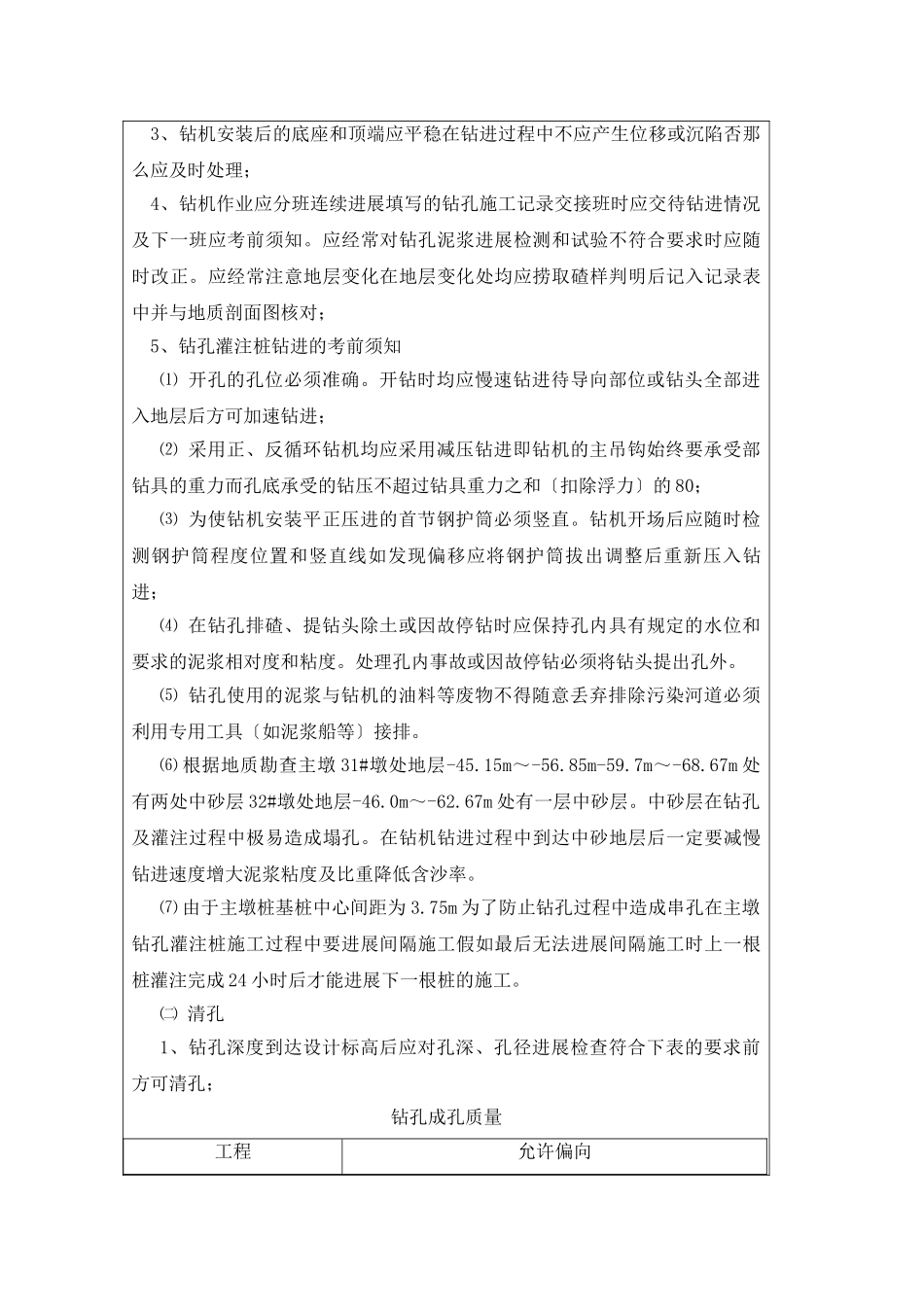

钻孔灌注桩施工技术交底纪录施52010年1月3日工程名称枚皋中路京杭大运河大桥及接线工程编桩-004分项工程名称主墩钻孔灌注桩分部工程桩基工程交底内容：桩基施工队现将钻孔灌注桩施工中的有关技术要求及施工考前须知下发你队望你队施工时严格按照技术交底进展施工：一、钢筋笼制作1.钢筋笼主筋和箍筋的间距要均匀：主筋间距允许偏向+10mm箍筋间距或螺旋筋螺距允许偏向+20mm。2.钢筋笼直径和长度要准确：钢筋笼直径允许偏向+10mm钢筋笼长度允许偏向+50mm。3.钢筋笼分段制作时其接头宜采用焊接或者采用绑扎撘接主筋接头长度不小于30cm,并严格遵守?混凝土构造工程施工质量验收规程?(GB50204-2002)。4.钢筋焊接施工之前应去除钢筋、钢板焊接部位以及钢筋与电极接触处外表上的锈斑、油垢、杂物等；钢筋端部当有弯折、扭曲时应予以矫直或切除。5.主筋接头在同一截面焊接接头不能大于50。6.加强筋在主筋的。7.钢筋笼搬运和吊装时应防止变形安放要对准孔位防止碰撞孔壁就位后应立即固定。8.钢筋骨架的制作、运输及吊装就位的技术要求⑴钢筋骨架的制作应符合设计要求和的有关规定；⑵钢筋骨架宜分段制作应确保不变形接头应错开；⑶钢筋骨架的制作和吊放的允许偏向为：工程允许偏向主筋间距±10mm箍筋间距±20mm骨架外径±10mm骨架倾斜度±0.5骨架保护层厚度±20mm骨架中心平面位置20mm骨架顶端高程±20mm骨架底面高程±50mm9.声测安装〔1〕材料进场主墩桩基声测采用直径57mm壁厚3.5mm钢钢进场后经过现场技术人员验收合格后才能进展使用。〔2〕声测加工声测加工根据钢筋笼每节长度在钢筋场地焊接连接成型钢连接采取套焊接法进展既根据每节钢筋笼长度进展下料用钢连接套将两只钢对接后将套与钢接缝处焊接。焊接过程中一定要保证焊接质量防止在灌注过程中漏浆造成声测堵塞。声测加工时其长度必须不得小于设计长度。声测加工完毕后除最下面一节素混凝土处声测与声测辅助钢筋采用焊接固定外其他节段全部采用铁丝绑扎在进展钢筋笼下放时再进展焊接定位安装。声测底部采用80mm×80mm厚度10mm的钢板与钢焊接封堵。〔3〕声测安装桩基下放钢筋笼时主筋焊接完毕后进展声测的连接声测焊接质量控制与现场加工时一样防止漏浆造成声测堵塞。首节钢筋笼下放后在连接声测前要先对声测进展灌水再进展声测连接。声测连接完毕后顶部采用80mm×80mm厚度10mm的钢板与钢焊接封堵。二、钻孔灌注桩施工㈠钻进1、钻机采用循环钻机钻机就位前应对钻孔各项准备工作进展检查；2、钻孔时应按设计资料绘制的地质剖面图选用适当的泥浆；3、钻机安装后的底座和顶端应平稳在钻进过程中不应产生位移或沉陷否那么应及时处理；4、钻机作业应分班连续进展填写的钻孔施工记录交接班时应交待钻进情况及下一班应考前须知。应经常对钻孔泥浆进展检测和试验不符合要求时应随时改正。应经常注意地层变化在地层变化处均应捞取碴样判明后记入记录表中并与地质剖面图核对；5、钻孔灌注桩钻进的考前须知⑴开孔的孔位必须准确。开钻时均应慢速钻进待导向部位或钻头全部进入地层后方可加速钻进；⑵采用正、反循环钻机均应采用减压钻进即钻机的主吊钩始终要承受部钻具的重力而孔底承受的钻压不超过钻具重力之和〔扣除浮力〕的80；⑶为使钻机安装平正压进的首节钢护筒必须竖直。钻机开场后应随时检测钢护筒程度位置和竖直线如发现偏移应将钢护筒拔出调整后重新压入钻进；⑷在钻孔排碴、提钻头除土或因故停钻时应保持孔内具有规定的水位和要求的泥浆相对度和粘度。处理孔内事故或因故停钻必须将钻头提出孔外。⑸钻孔使用的泥浆与钻机的油料等废物不得随意丢弃排除污染河道必须利用专用工具〔如泥浆船等〕接排。⑹根据地质勘查主墩31#墩处地层-45.15m～-56.85m-59.7m～-68.67m处有两处中砂层32#墩处地层-46.0m～-62.67m处有一层中砂层。中砂层在钻孔及灌注过程中极易造成塌孔。在钻机钻进过程中到达中砂地层后一定要减慢钻进速度增大泥浆粘度及比重降低含沙率。⑺由于主墩桩基桩中心间距为3.75m为了防止钻孔过程中造成串孔在主墩钻孔灌注桩施工过程中要进展间隔施工假如最后无法进展间隔施工时上一根桩灌注完成24小时后才能进展下一根桩的施工。㈡清...
