塘缀变电站改造工程施工组织设计VIP专享VIP免费

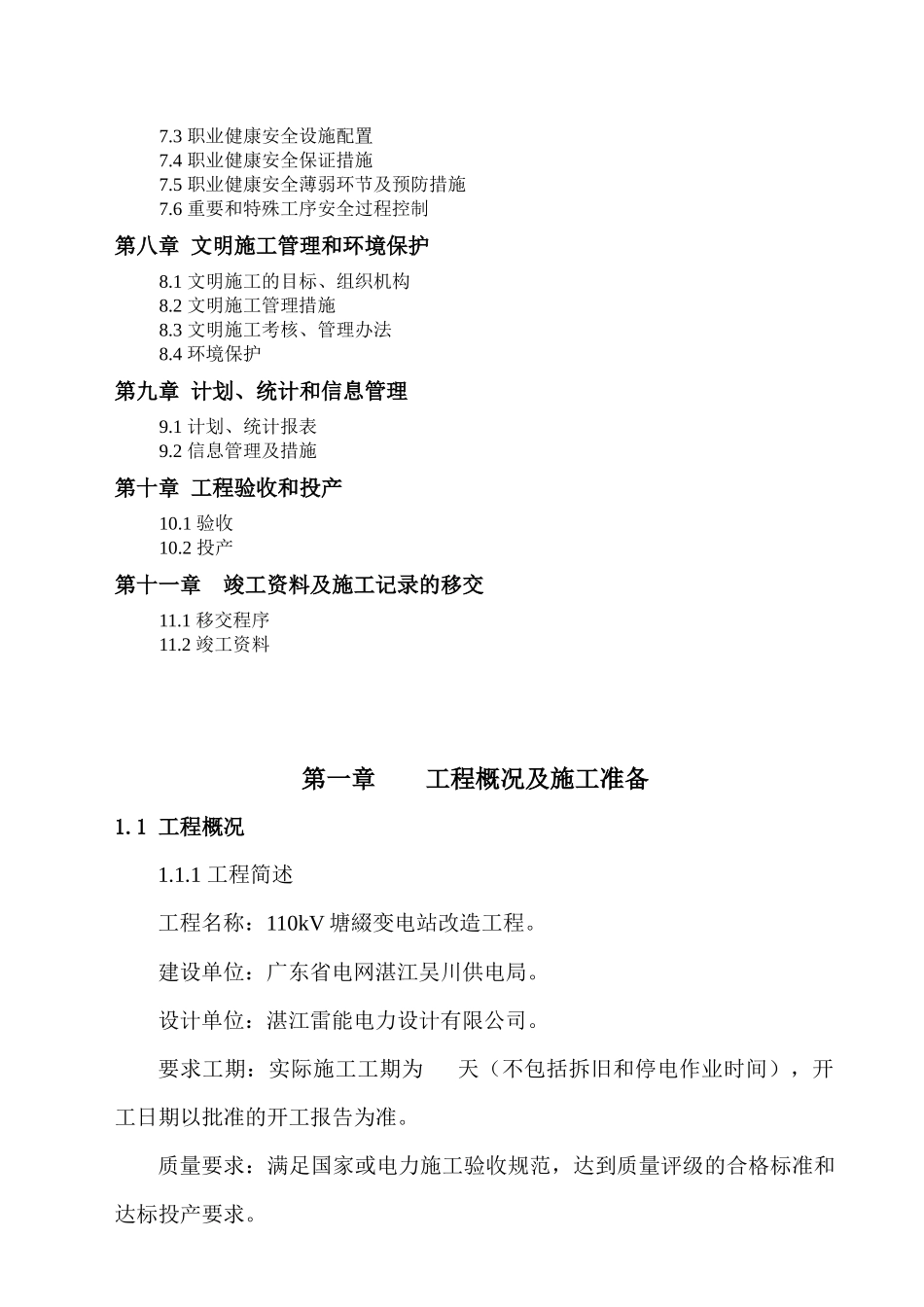

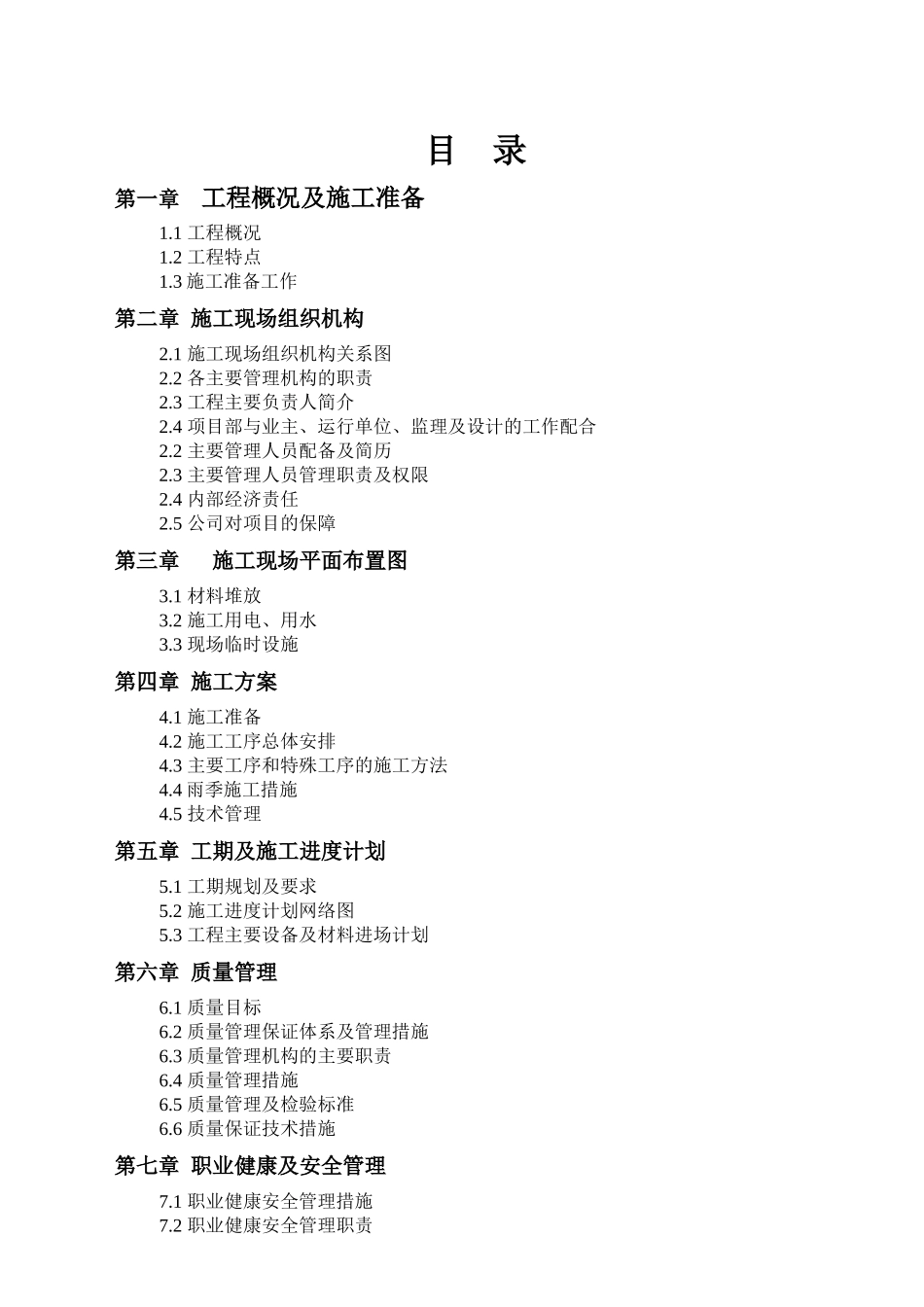

目录第一章工程概况及施工准备1.1工程概况1.2工程特点1.3施工准备工作第二章施工现场组织机构2.1施工现场组织机构关系图2.2各主要管理机构的职责2.3工程主要负责人简介2.4项目部与业主、运行单位、监理及设计的工作配合2.2主要管理人员配备及简历2.3主要管理人员管理职责及权限2.4内部经济责任2.5公司对项目的保障第三章施工现场平面布置图3.1材料堆放3.2施工用电、用水3.3现场临时设施第四章施工方案4.1施工准备4.2施工工序总体安排4.3主要工序和特殊工序的施工方法4.4雨季施工措施4.5技术管理第五章工期及施工进度计划5.1工期规划及要求5.2施工进度计划网络图5.3工程主要设备及材料进场计划第六章质量管理6.1质量目标6.2质量管理保证体系及管理措施6.3质量管理机构的主要职责6.4质量管理措施6.5质量管理及检验标准6.6质量保证技术措施第七章职业健康及安全管理7.1职业健康安全管理措施7.2职业健康安全管理职责7.3职业健康安全设施配置7.4职业健康安全保证措施7.5职业健康安全薄弱环节及预防措施7.6重要和特殊工序安全过程控制第八章文明施工管理和环境保护8.1文明施工的目标、组织机构8.2文明施工管理措施8.3文明施工考核、管理办法8.4环境保护第九章计划、统计和信息管理9.1计划、统计报表9.2信息管理及措施第十章工程验收和投产10.1验收10.2投产第十一章竣工资料及施工记录的移交11.1移交程序11.2竣工资料第一章工程概况及施工准备1.1工程概况1.1.1工程简述工程名称：110kV塘綴变电站改造工程。建设单位：广东省电网湛江吴川供电局。设计单位：湛江雷能电力设计有限公司。要求工期：实际施工工期为天（不包括拆旧和停电作业时间），开工日期以批准的开工报告为准。质量要求：满足国家或电力施工验收规范，达到质量评级的合格标准和达标投产要求。安全目标要求：不发生人身死亡、重伤事故；不发生一般施工机械设备损坏事故；不发生一般火灾事故；不发生重大质量事故；不发生负同等责任以上的重大交通事故。建设地点：湛江市塘綴镇110kV塘綴变电站。1.1.2工程建设规模本期工程新建#2主变SZ11-40000kVA/110kV主变压器一台，110kV部分：改造110kV坡塘线进线间隔1个，新建#2主变110kV进线间隔1个，拆除原#1主变110kV进线间隔，改造110kV母线设备间隔1个，更换所有间隔端子箱。新建中性点设备及10kV低压进线，拆除原#1主变、主变中性点设备及主变低压侧母线桥，10kV部分：拆除现有的GG-1A开关柜和电容器，新建10kV中置式开关柜；新建10kV电容器组。改造全站接地网，更换站用电柜，新建警传室照明，改造户外场地照明和高压室照明。对原有主控楼及10kV高压室重新装修；增建消防泵房消防水池1座；增建事故油池1座，对站内所有电缆沟进行改造约：电缆沟改造，新建警传室等相应设备构支架基础。1.1.3工程承包方式范围土建工程包工包料；安装工程包工和部分包料（设备和主要材料由甲方提供）、调试（单体调试、分系统调试、整组调试、启动试运行）。工程承包范围详见建筑、安装、调试工程的施工图纸工程内容。1.1.4交通情况本工程位于湛江市塘綴镇110kV塘綴变电站内，道路通畅，运输交通十分便利。1.2工程特点1.2.1现场施工条件及特点本期工程要建设的内容主要有：新建#2主变SZ11-40000kVA/110kV主变压器一台，110kV部分：改造110kV坡塘线进线间隔1个，新建#2主变110kV进线间隔1个，拆除原#1主变110kV进线间隔，改造110kV母线设备间隔1个，更换所有间隔端子箱。新建中性点设备及10kV低压进线，拆除原#1主变、主变中性点设备及主变低压侧母线桥，10kV部分：拆除现有的GG-1A开关柜和电容器，新建10kV中置式开关柜；新建10kV电容器组。改造全站接地网，更换站用电柜，新建警传室照明，改造户外场地照明和高压室照明。对原有主控楼及10kV高压室重新装修；增建消防泵房消防水池1座；增建事故油池1座，对站内所有电缆沟进行改造约：电缆沟改造，新建警传室等相应设备构支架基础。1.2.2临时设施及施工用水、用电（1）工程建设区位于110kV塘綴变电站内，可充分依托变电站原有的资源，施工期间的电源、水源由甲方就近引接到电表计量点，以满足施工需要。电表后的线路由施工方装设，应满足施工安全用...
