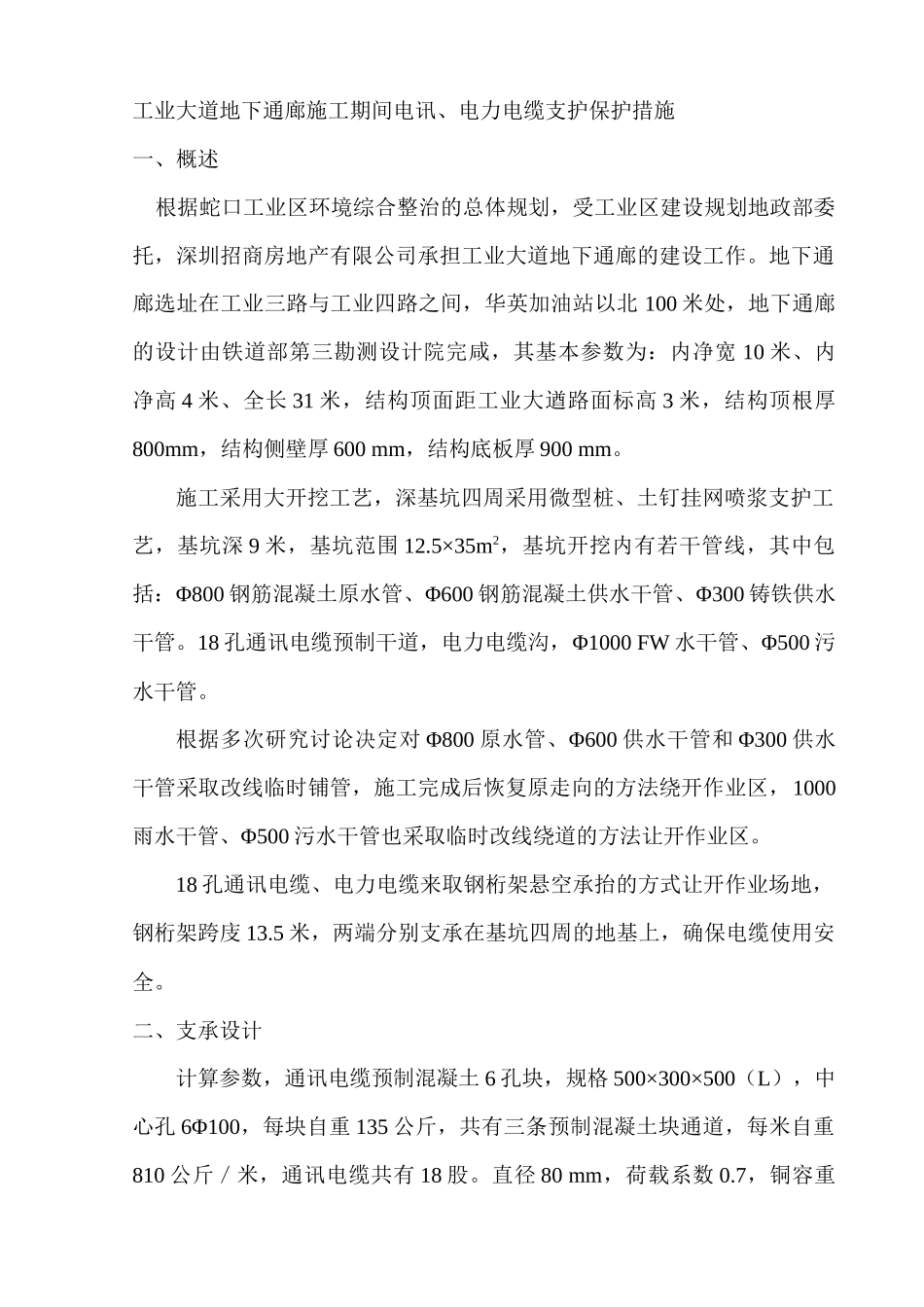

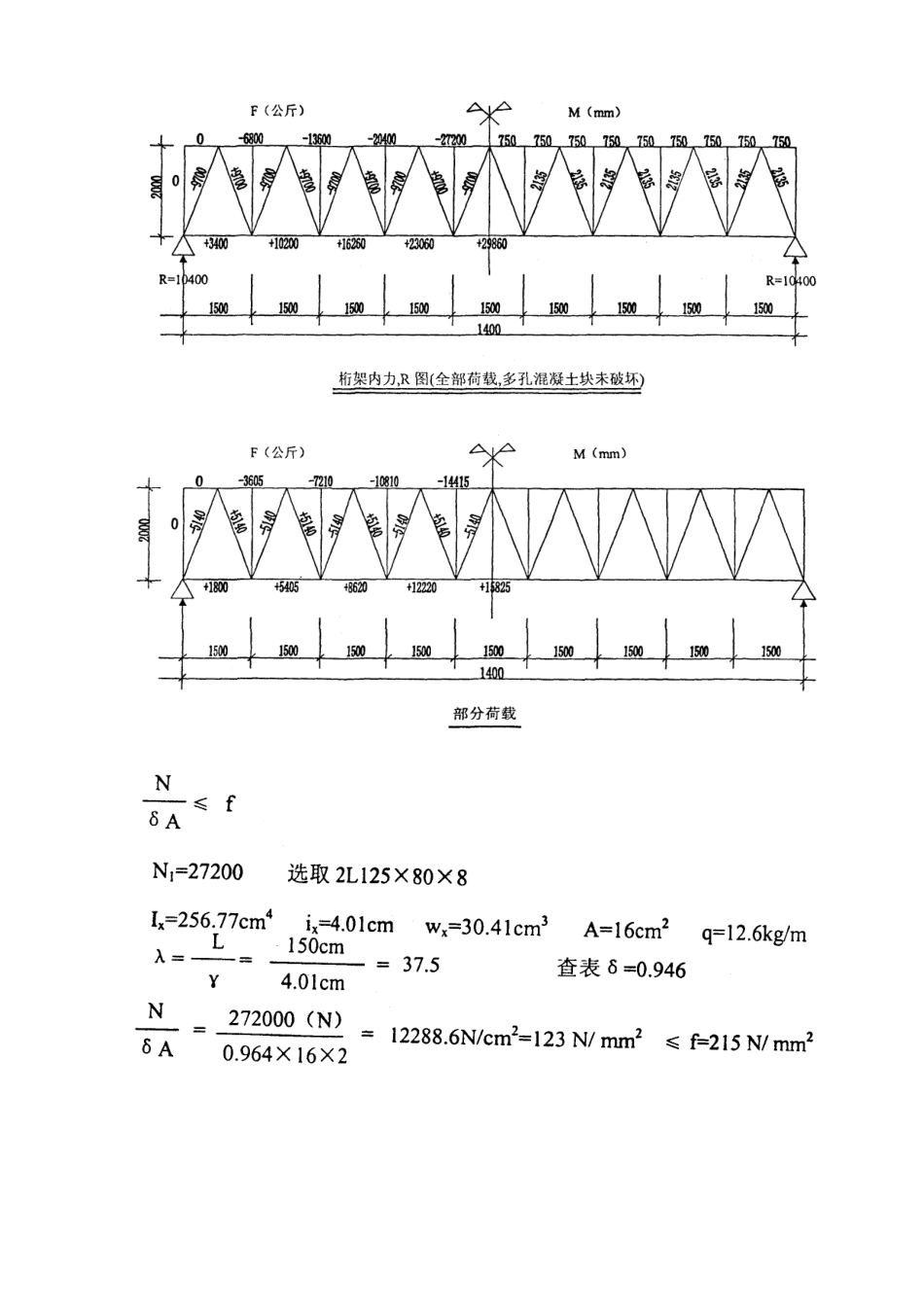

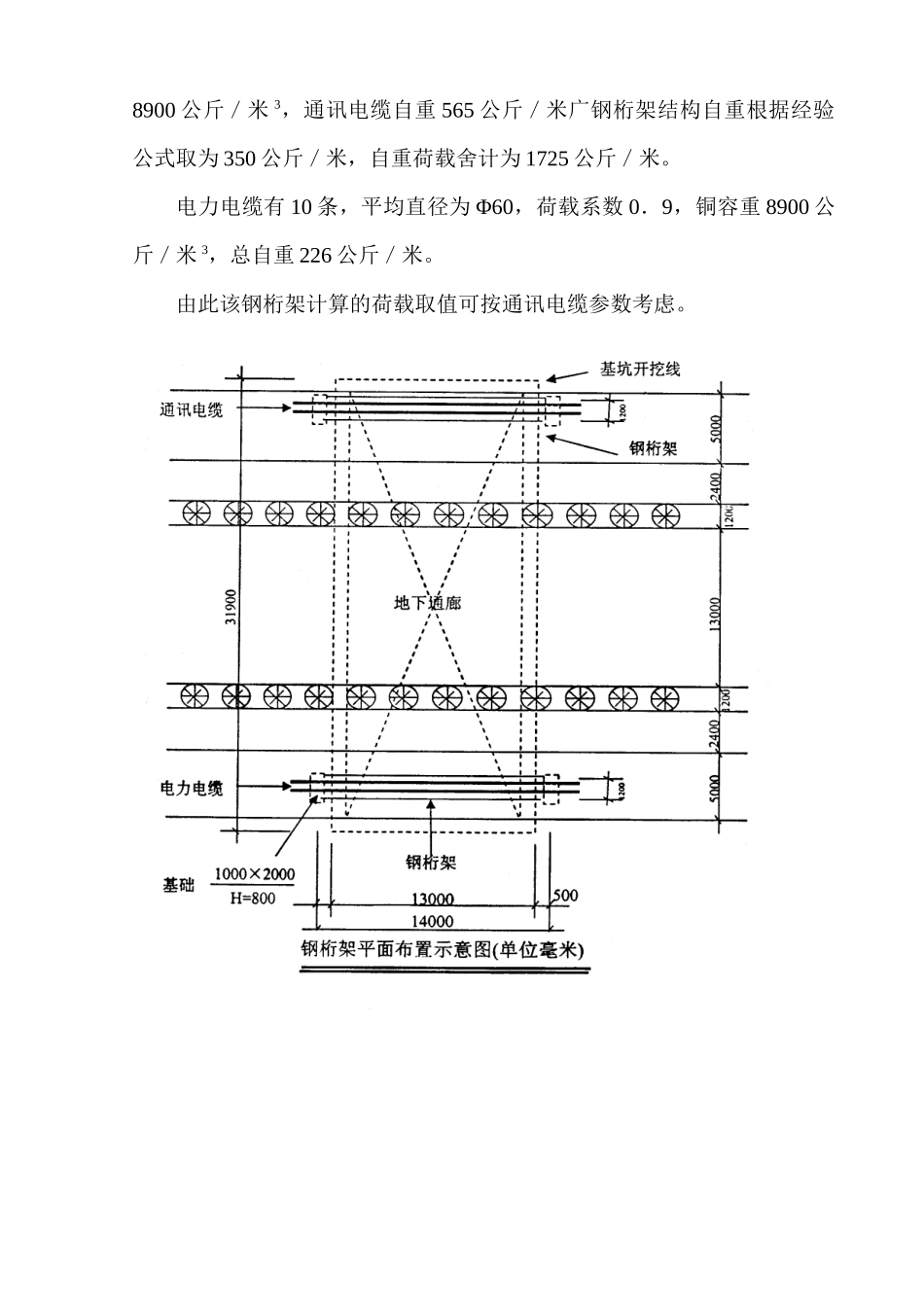

工业大道地下通廊施工期间电讯、电力电缆支护保护措施一、概述根据蛇口工业区环境综合整治的总体规划，受工业区建设规划地政部委托，深圳招商房地产有限公司承担工业大道地下通廊的建设工作。地下通廊选址在工业三路与工业四路之间，华英加油站以北100米处，地下通廊的设计由铁道部第三勘测设计院完咸，其基本参数为：内净宽10米、内净高4米、全长31米，结构顶面距工业大遒路面标高3米，结构顶根厚800mm，结构侧壁厚600mm，结构底板厚900mm。施工采用大开挖工艺，深基坑四周采用微型桩、土钉挂网喷浆支护工艺，基坑深9米，基坑范围12.5×35m2，基坑开挖内有若干管线，其中包括：Φ800钢筋混凝土原水管、Φ600钢筋混凝土供水干管、Φ300铸铁供水干管。18孔通讯电缆预制干道，电力电缆沟，Φ1000FW水干管、Φ500污水干管。根据多次研究讨论决定对Φ800原水管、Φ600供水干管和Φ300供水干管采取改线临时铺管，施工完成后恢复原走向的方法绕开作业区，1000雨水干管、Φ500污水干管也采取临时改线绕道的方法让开作业区。18孔通讯电缆、电力电缆来取钢桁架悬空承抬的方式让开作业场地，钢桁架跨庋13.5米，两端分别支承在基坑四周的地基上，确保电缆使用安全。二、支承设计计算参数，通讯电缆预制混凝土6孔块，规格500×300×500（L），中心孔6Φ100，每块自重135公斤，共有三条预制混凝土块通道，每米自重810公斤／米，通讯电缆共有18股。直径80mm，荷载系数0.7，铜容重8900公斤／米3，通讯电缆自重565公斤／米广钢桁架结构自重根据经验公式取为350公斤／米，自重荷载舍计为1725公斤／米。电力电缆有10条，平均直径为Φ60，荷载系数0．9，铜容重8900公斤／米3，总自重226公斤／米。由此该钢桁架计算的荷载取值可按通讯电缆参数考虑。保证临时道路交通安全措施为了保证工业大道地下通道工程施工过程中临时道路的交通安全，保证交通舒畅，各投标单位在投标文件中必须详细提出临时道路安全保护设施。主要要求如下：1、封闭围合施工现场，围护高2.5米；2、在临时道路东侧（荔枝公团）处，离路肩5米沿线设置围护，围护高2.0米；3、地下通道施工现场与临时道路相近处，加强土体稳定的支护措施，由投标单位自行考虑，并包含在投标报价中；4、距离两个路口100米处开始每20米设置一块工程警示标牌，版面积￣不少于3米2；5、在工业三路和工业四路十字路口处设置道路标识，标识内容包括车辆类型、车辆高度、车速等，临时道路入口处设立夜间警灯；6、从工业三路和工业四路十字路口到进入临时道路前设置减碱速带，减速带每隔5米设置一道；7、临时道路两侧全线设置防撞墩，并安装夜行灯；8、临时道路上、下行车道分界线设置钢管分界桩，并安装夜行灯；9、临时道路禁止行人通过，在临时道路两个入口处各安排一个24小时交通疏导安全员。四、主要建筑材料1、混凝土：主体结构采用C30、S8防水钢筋混凝土；底板垫层采用C15混凝土；顶、底板防水层保护层采用C20细石混凝土；土钉墙支护采用C20早强喷射混凝土：2、土钉墙及微型桩联合支护中，微型桩采用壁厚5mm的Φ108钢管，在杂填土展中如果成孔困难则使用壁厚3.5㎜Φ48钢管作为射入式土钉锚管；3、采用I级（φ）、Ⅱ级（Φ）钢筋，材质分别符合现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB1449-l）及《钢筋混凝土用热轧光圆钢筋》（GB13013-91）：4、防水材料：采用2mm厚PE膜自粘橡胶防水卷材，采用标准JC840-1990，施工缝处设缓膨性止水条。
