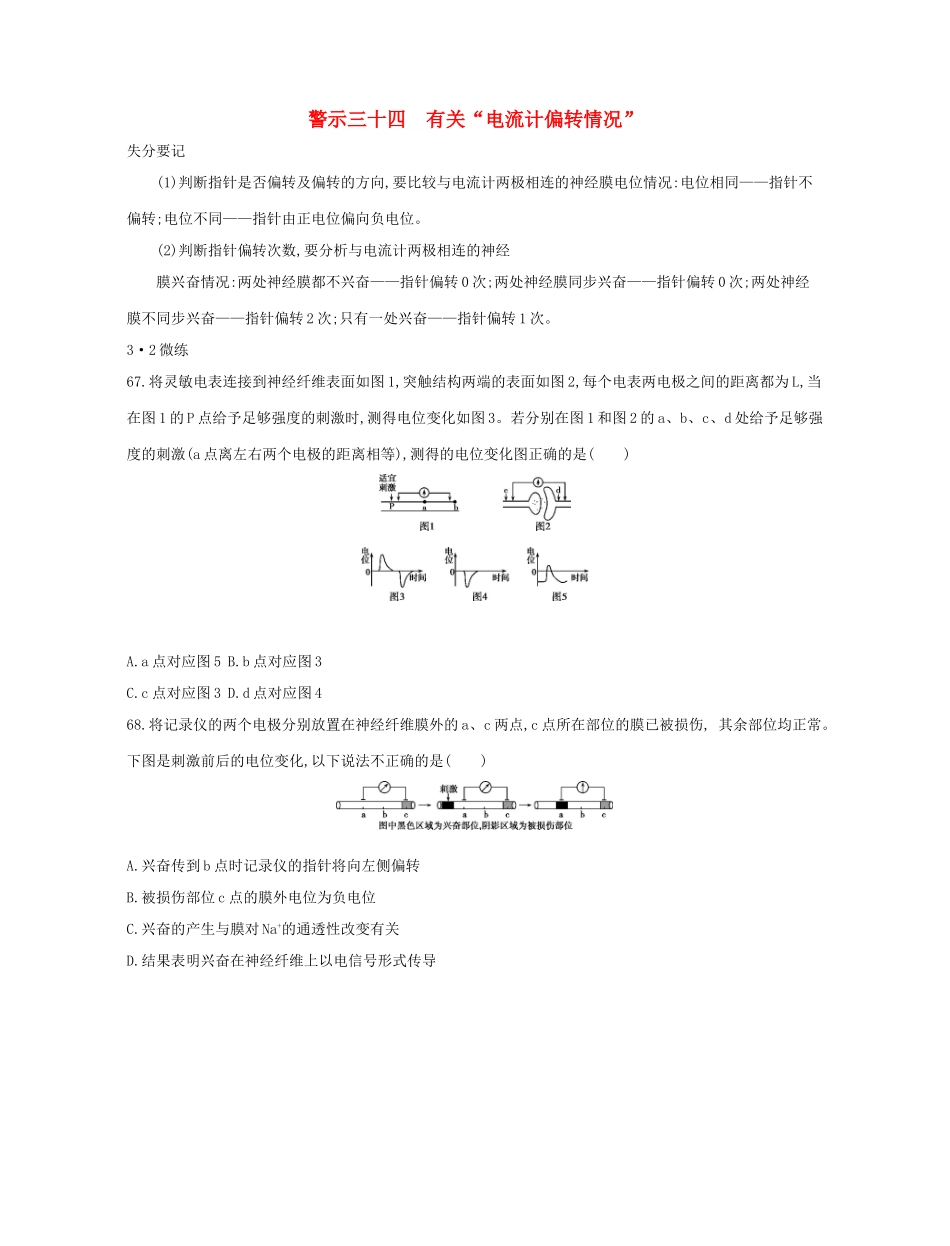

警示三十四有关“电流计偏转情况”失分要记(1)判断指针是否偏转及偏转的方向,要比较与电流计两极相连的神经膜电位情况:电位相同——指针不偏转;电位不同——指针由正电位偏向负电位
(2)判断指针偏转次数,要分析与电流计两极相连的神经膜兴奋情况:两处神经膜都不兴奋——指针偏转0次;两处神经膜同步兴奋——指针偏转0次;两处神经膜不同步兴奋——指针偏转2次;只有一处兴奋——指针偏转1次
3·2微练67
将灵敏电表连接到神经纤维表面如图1,突触结构两端的表面如图2,每个电表两电极之间的距离都为L,当在图1的P点给予足够强度的刺激时,测得电位变化如图3
若分别在图1和图2的a、b、c、d处给予足够强度的刺激(a点离左右两个电极的距离相等),测得的电位变化图正确的是()A
a点对应图5B
b点对应图3C
c点对应图3D
d点对应图468
将记录仪的两个电极分别放置在神经纤维膜外的a、c两点,c点所在部位的膜已被损伤,其余部位均正常
下图是刺激前后的电位变化,以下说法不正确的是()A
兴奋传到b点时记录仪的指针将向左侧偏转B
被损伤部位c点的膜外电位为负电位C
兴奋的产生与膜对Na+的通透性改变有关D

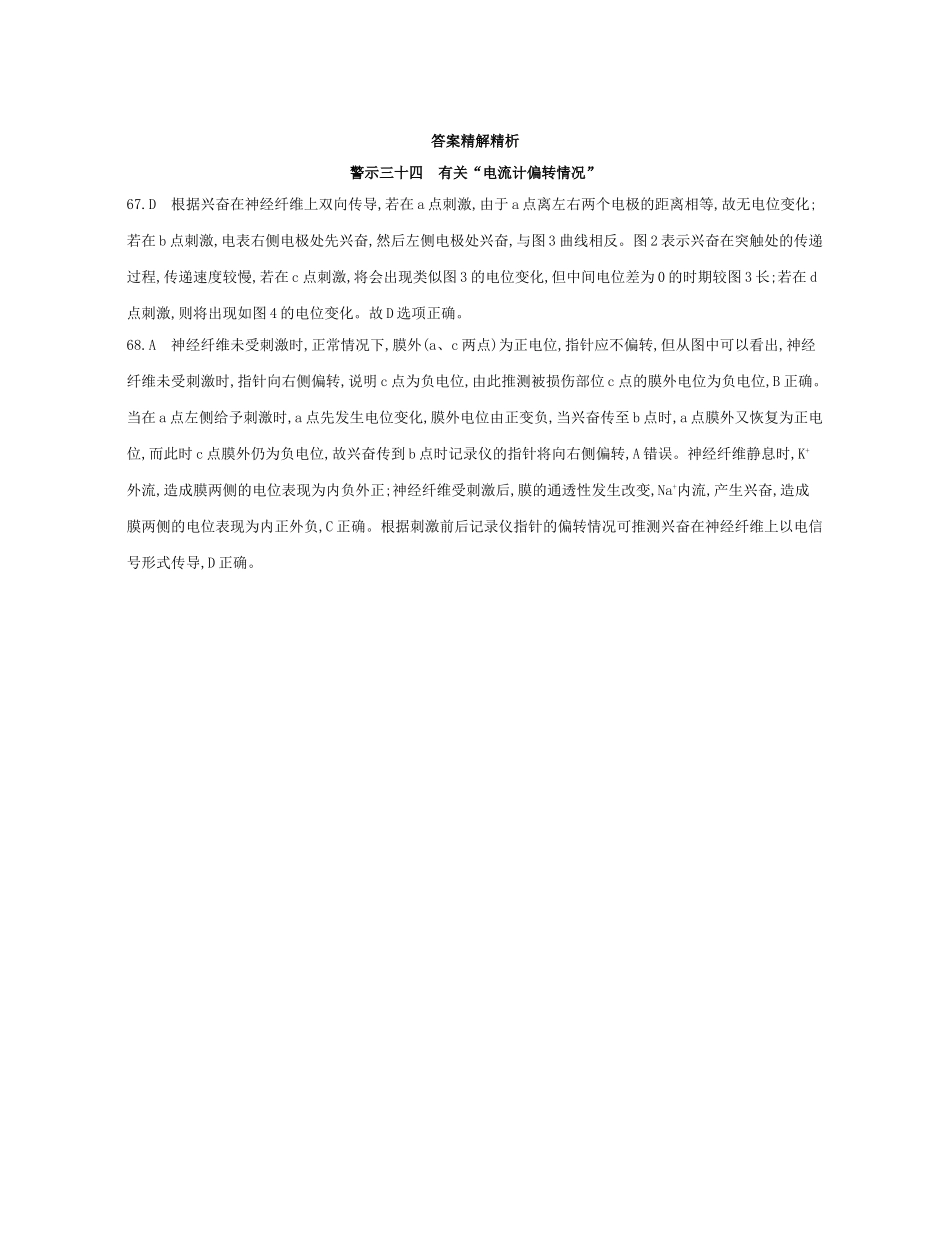

结果表明兴奋在神经纤维上以电信号形式传导答案精解精析警示三十四有关“电流计偏转情况”67
D根据兴奋在神经纤维上双向传导,若在a点刺激,由于a点离左右两个电极的距离相等,故无电位变化;若在b点刺激,电表右侧电极处先兴奋,然后左侧电极处兴奋,与图3曲线相反
图2表示兴奋在突触处的传递过程,传递速度较慢,若在c点刺激,将会出现类似图3的电位变化,但中间电位差为0的时期较图3长;若在d点刺激,则将出现如图4的电位变化
故D选项正确
A神经纤维未受刺激时,正常情况下,膜外(a、c两点)为正电位,指针应不偏转,但从图中可以看出,神经纤维未受刺激时,指针向右侧偏转,说明c点为负电位,由此推测被损伤部
