特大桥旋挖钻孔桩技术交底书VIP免费

特大桥旋挖钻孔桩技术交底书_第1页
1/15

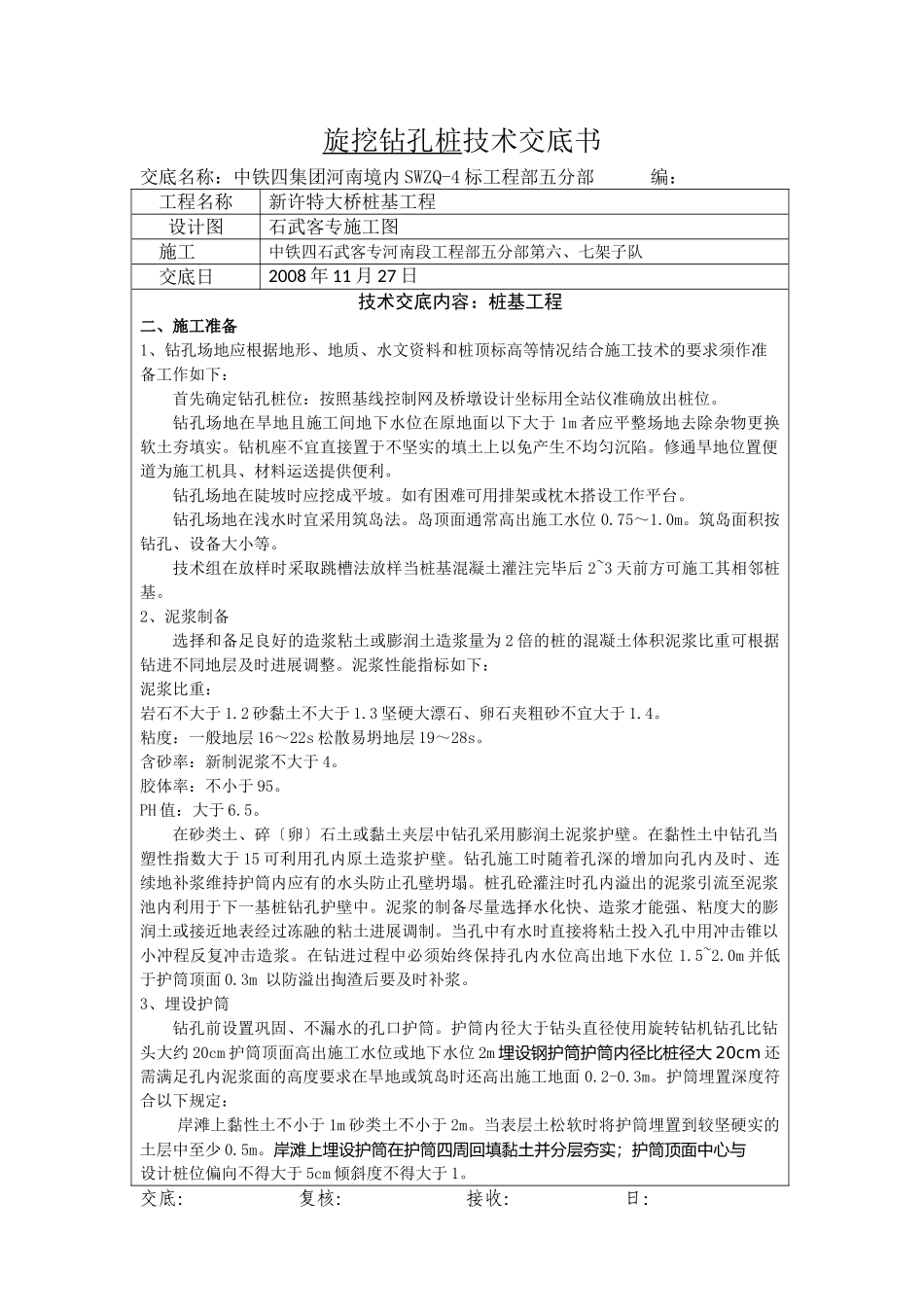

特大桥旋挖钻孔桩技术交底书_第2页
2/15
特大桥旋挖钻孔桩技术交底书_第3页
3/15
旋挖钻孔桩技术交底书交底名称:中铁四石武客专河南段工程部五分部编:工程名称新许特大桥设计图石武客专施工图施工中铁四石武客专河南段工程部五分部第六、七架子队交底日2008年11月27日技术交底内容:旋挖钻孔桩钻孔作业一、工艺流程1、工艺流程:场地平整〔必要时搭设作业平台〕→桥墩桩基中心的定位→埋设护筒→旋挖钻就位→钻孔→第一次清孔→测孔深、孔径、测沉渣→下钢筋笼→下导→第二次清孔→测孔深、测沉渣→待检测合格后灌注混凝土→进入下到工序。施工工艺流程图:交底:复核:接收:日:旋挖钻孔桩技术交底书交底名称:中铁四集团河南境内SWZQ-4标工程部五分部编:工程名称新许特大桥桩基工程设计图石武客专施工图施工中铁四石武客专河南段工程部五分部第六、七架子队交底日2008年11月27日技术交底内容:桩基工程二、施工准备1、钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求须作准备工作如下:首先确定钻孔桩位:按照基线控制网及桥墩设计坐标用全站仪准确放出桩位。钻孔场地在旱地且施工间地下水位在原地面以下大于1m者应平整场地去除杂物更换软土夯填实。钻机座不宜直接置于不坚实的填土上以免产生不均匀沉陷。修通旱地位置便道为施工机具、材料运送提供便利。钻孔场地在陡坡时应挖成平坡。如有困难可用排架或枕木搭设工作平台。钻孔场地在浅水时宜采用筑岛法。岛顶面通常高出施工水位0.75~1.0m。筑岛面积按钻孔、设备大小等。技术组在放样时采取跳槽法放样当桩基混凝土灌注完毕后2~3天前方可施工其相邻桩基。2、泥浆制备选择和备足良好的造浆粘土或膨润土造浆量为2倍的桩的混凝土体积泥浆比重可根据钻进不同地层及时进展调整。泥浆性能指标如下:泥浆比重:岩石不大于1.2砂黏土不大于1.3坚硬大漂石、卵石夹粗砂不宜大于1.4。粘度:一般地层16~22s松散易坍地层19~28s。含砂率:新制泥浆不大于4。胶体率:不小于95。PH值:大于6.5。在砂类土、碎〔卵〕石土或黏土夹层中钻孔采用膨润土泥浆护壁。在黏性土中钻孔当塑性指数大于15可利用孔内原土造浆护壁。钻孔施工时随着孔深的增加向孔内及时、连续地补浆维持护筒内应有的水头防止孔壁坍塌。桩孔砼灌注时孔内溢出的泥浆引流至泥浆池内利用于下一基桩钻孔护壁中。泥浆的制备尽量选择水化快、造浆才能强、粘度大的膨润土或接近地表经过冻融的粘土进展调制。当孔中有水时直接将粘土投入孔中用冲击锥以小冲程反复冲击造浆。在钻进过程中必须始终保持孔内水位高出地下水位1.5~2.0m并低于护筒顶面0.3m以防溢出掏渣后要及时补浆。3、埋设护筒钻孔前设置巩固、不漏水的孔口护筒。护筒内径大于钻头直径使用旋转钻机钻孔比钻头大约20cm护筒顶面高出施工水位或地下水位2m埋设钢护筒护筒内径比桩径大20cm还需满足孔内泥浆面的高度要求在旱地或筑岛时还高出施工地面0.2-0.3m。护筒埋置深度符合以下规定:岸滩上黏性土不小于1m砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬实的土层中至少0.5m。岸滩上埋设护筒在护筒四周回填黏土并分层夯实;护筒顶面中心与设计桩位偏向不得大于5cm倾斜度不得大于1。交底:复核:接收:日:旋挖钻孔桩技术交底书交底名称:中铁四集团河南境内SWZQ-4标工程部五分部编:工程名称新许特大桥桩基工程设计图石武客专施工图施工中铁四石武客专河南段工程部五分部第六、七架子队交底日2008年11月27日技术交底内容:桩基工程三、钻机就位及钻孔1、钻机就位前应对钻孔各项准备工作进展检查。钻机安装后的底座和顶端应平稳在钻进中不应产生位移或沉陷。就位完毕施工队对钻机就位自检。2、钻孔前按施工设计所提供的地质、水文资料绘制地质剖面图挂在钻台上。针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。3、钻孔作业应分班连续进展填写钻孔施工记录交接班时应交待钻进情况及下一班应考前须知。应经常对钻孔泥浆及钻机对位进展检测不符合要求时应及时改正。应经常注意地层变化在地层变化处应捞取样渣保存。4、钻孔过程中应观察主机所在地面和支脚支承地面处的变化情况,发现沉降现象及时停机处理。因故停机时间较长时应将套口钩挂牢。5、当钻孔深度到达...
