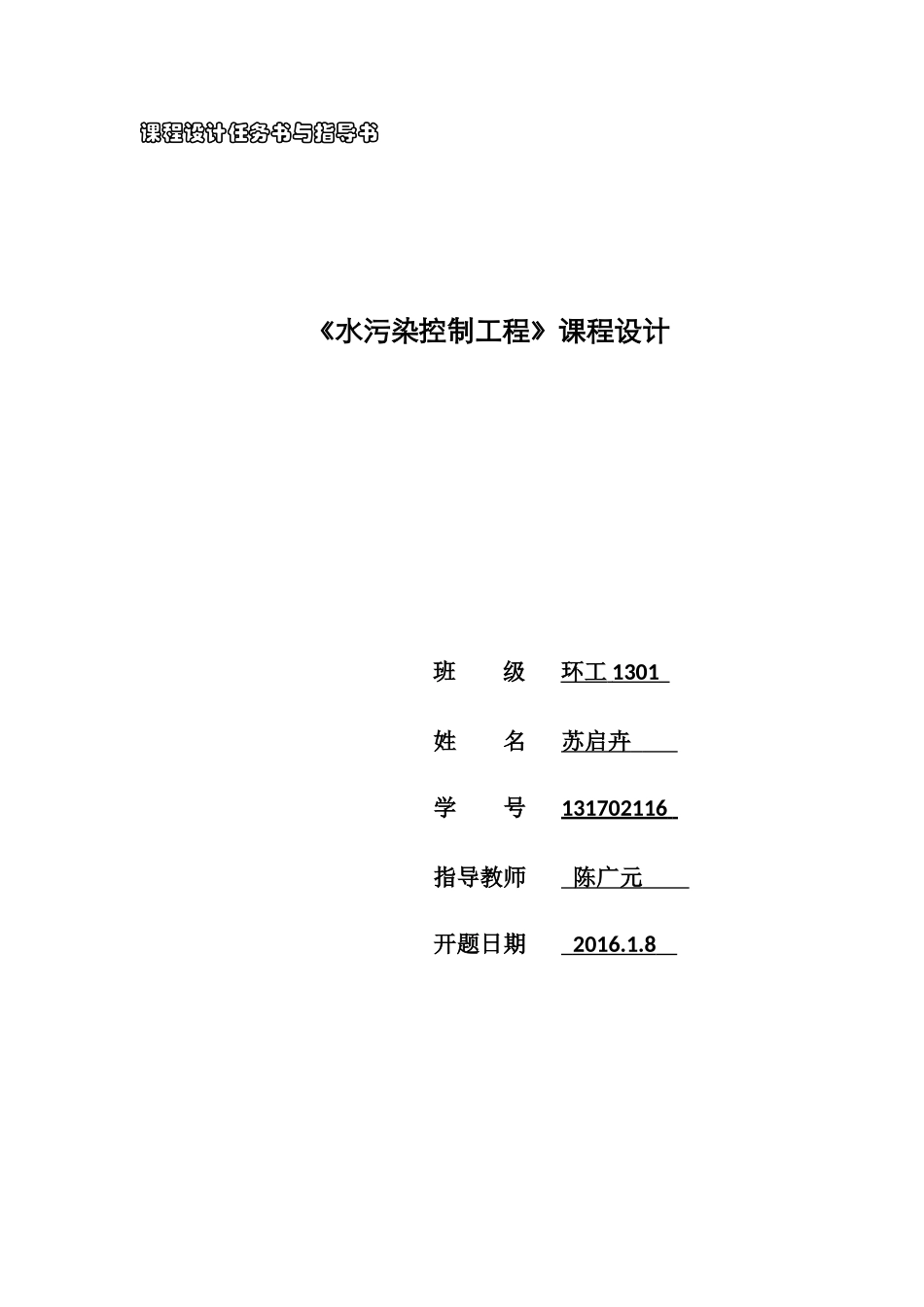

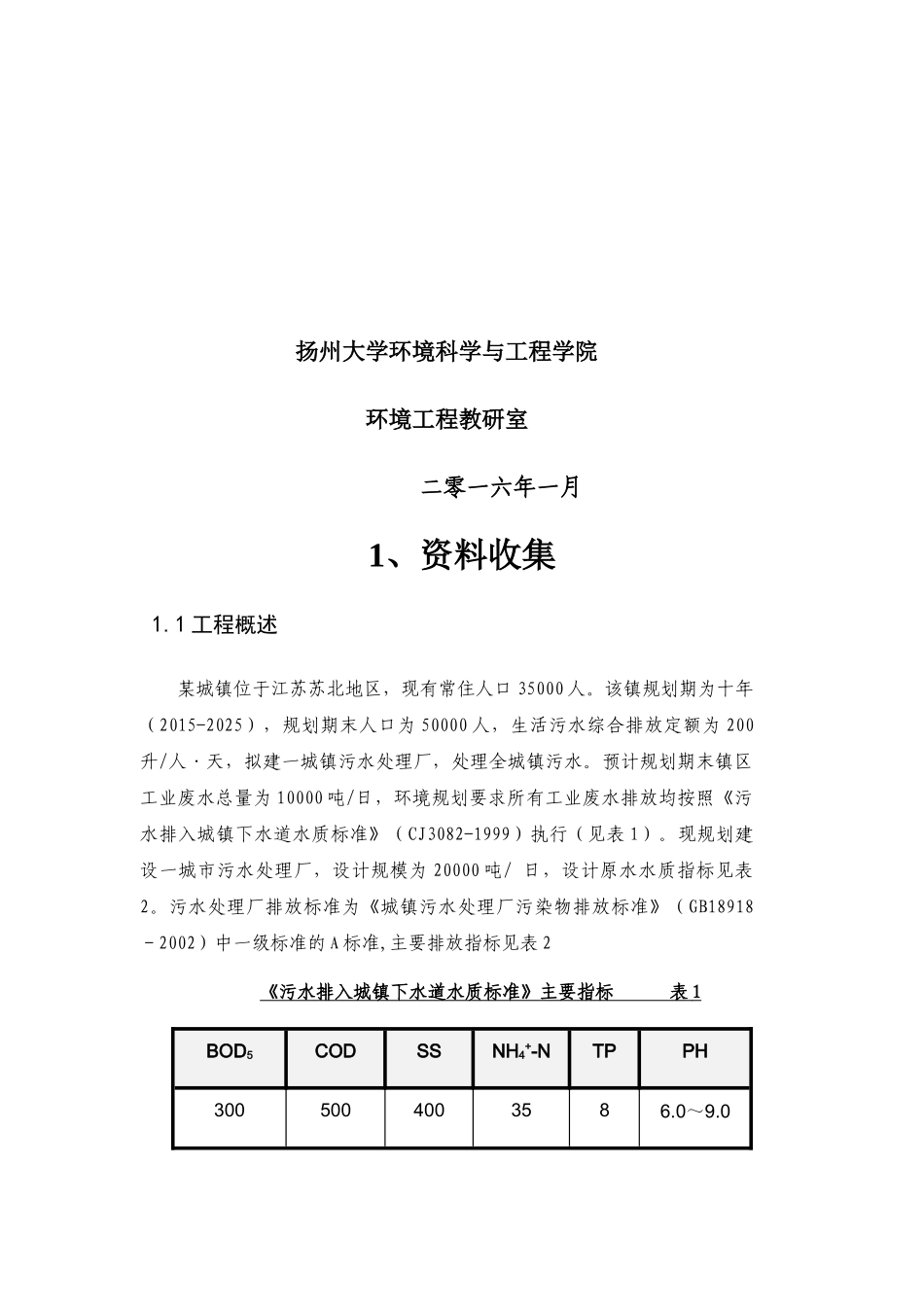

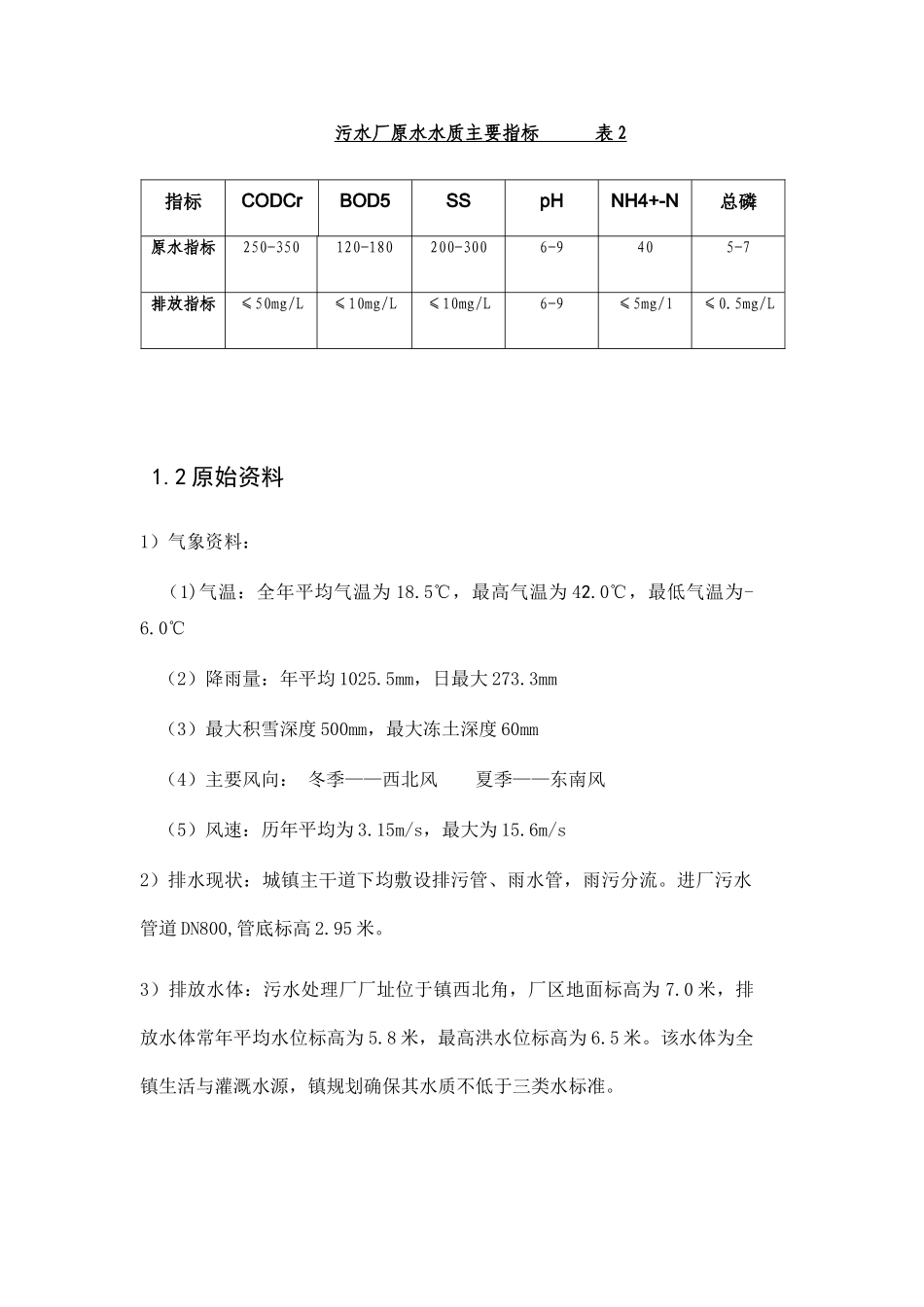

课程设计任务书与指导书《水污染控制工程》课程设计班级环工1301姓名苏启卉学号131702116指导教师陈广元开题日期2016.1.8扬州大学环境科学与工程学院环境工程教研室二零一六年一月1、资料收集1.1工程概述某城镇位于江苏苏北地区，现有常住人口35000人。该镇规划期为十年（2015-2025），规划期末人口为50000人，生活污水综合排放定额为200升/人·天，拟建一城镇污水处理厂，处理全城镇污水。预计规划期末镇区工业废水总量为10000吨/日，环境规划要求所有工业废水排放均按照《污水排入城镇下水道水质标准》（CJ3082-1999）执行（见表1）。现规划建设一城市污水处理厂，设计规模为20000吨/日，设计原水水质指标见表2。污水处理厂排放标准为《城镇污水处理厂污染物排放标准》（GB18918－2002）中一级标准的A标准,主要排放指标见表2《污水排入城镇下水道水质标准》主要指标表1BOD5CODSSNH4+-NTPPH3005004003586.0～9.0污水厂原水水质主要指标表21.2原始资料1）气象资料：（1)气温：全年平均气温为18.5℃，最高气温为42.0℃，最低气温为-6.0℃（2）降雨量：年平均1025.5mm，日最大273.3mm（3）最大积雪深度500mm，最大冻土深度60mm（4）主要风向：冬季——西北风夏季——东南风（5）风速：历年平均为3.15m/s，最大为15.6m/s2）排水现状：城镇主干道下均敷设排污管、雨水管，雨污分流。进厂污水管道DN800,管底标高2.95米。3）排放水体：污水处理厂厂址位于镇西北角，厂区地面标高为7.0米，排放水体常年平均水位标高为5.8米，最高洪水位标高为6.5米。该水体为全镇生活与灌溉水源，镇规划确保其水质不低于三类水标准。指标CODCrBOD5SSpHNH4+-N总磷原水指标250-350120-180200-3006-9405-7排放指标≤50mg/L≤10mg/L≤10mg/L6-9≤5mg/l≤0.5mg/L1.3设计任务和要求1）方案确定按照原始资料数据进行处理方案分析，确定处理方案，拟定处理工艺流程，选择各处理构筑物，说明选择理由，进行工艺流程中各处理单元的处理原理说明，论述其优缺点，编写设计方案说明书。2）设计计算进行各处理单元的去除效率估算；各构筑物的设计参数应根据同类型污水的实际运行参数或参考有关手册选用；各构筑物的尺寸计算；设备选型计算，效益分析及投资估算。3）平面和高程布置根据构筑物的尺寸合理进行平面布置；高程布置应在完成各构筑物计算及平面布置草图后进行，各处理构筑物的水头损失可直接查相关资料，但各构筑物之间的连接管渠的水头损失则需计算确定。4）编写设计说明书，计算书，平面图、高程图各一张。5）设计要求a工艺选择要求技术先进，在处理出水达到排放要求的基础上，鼓励采用新技术。b充分考虑污水处理与中水回用相结合。c除磷脱氮是工艺选择中关键之一，方案设计中必须全面考虑。d工程造价是工程经济比较的基础，控制工程总造价是小城镇生活污水处理的关键技术之一。e工程运行管理方便，处理成本低。2、污水处理工艺选择2.1污水处理程度在选择工艺前，先计算各污染指标的处理程度。用下式计算各污染物的去除率：式中：——污染物的进水的质量浓度(mg/L)；——污染物的出水的质量浓度(mg/L)。处理效果要达到下表要求，选择工艺以此为依据。指标CODCrBOD5SSPHNH4+-N总磷原水指标mg∕L250-350120-180200-3006-9405-7设计进水指标mg∕L3501803006-9407排放指标mg∕L≤50≤10≤106-9≤5≤0.5去除率86%94%97%88%93%从实际情况来看，此污水主要来源于中小城镇，绝大部分处理方法均适用，但是要从保证处理效果，降低基建投资，节省日常费用出发，来确定污水处理工艺。保证在排放达标的情况下，使经营成本最小。因此，首先要根据实际情况，选择最合适的处理工艺。目前，可选的工艺有A²/0、氧化沟，SBR等，本方案将A²/0与氧化沟作比较，选择最合适的处理工艺。2.2氧化沟工艺2.2.1工艺特征氧化沟工艺属活性污泥工艺系统的一个变形。其基本特征是工艺的活性污泥反应器在表面上呈环状的沟渠形，被处理污水与活性污泥形成的混合液，在连续进行曝气的环状沟渠内不停地循环流动。处理城市污水的氧化沟工艺系统一般所采用的基本运行参数值：水力停留时间为10-40h；污泥龄为10-30d；BOD污泥负荷低为0.05-0.15kgBOD5...
