数控切割系统使用手册VIP免费

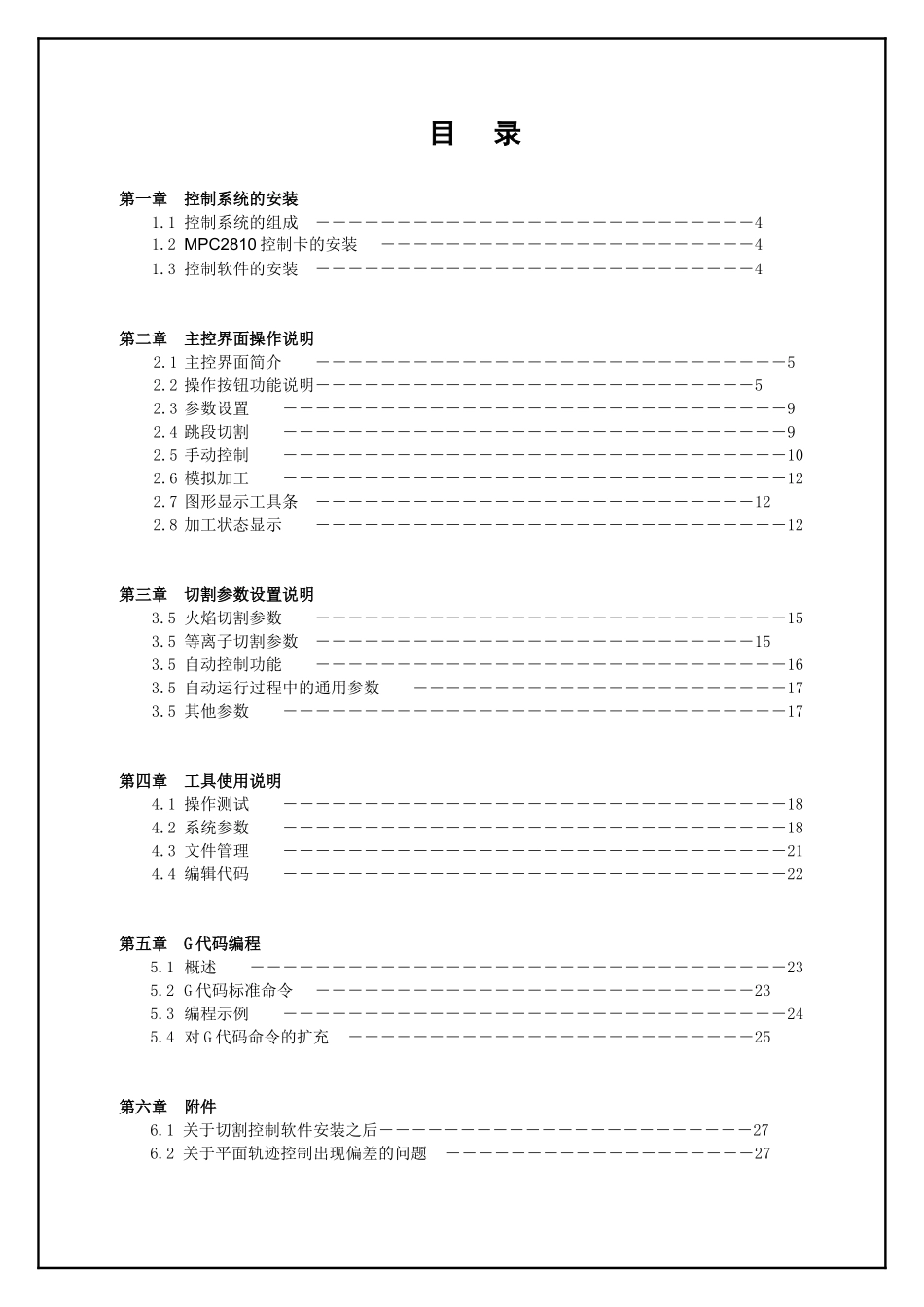

SM2810数控切割系统操作说明书（V1.0）目录第一章控制系统的安装1.1控制系统的组成―――――――――――――――――――――――――――41.2MPC2810控制卡的安装―――――――――――――――――――――――41.3控制软件的安装―――――――――――――――――――――――――――4第二章主控界面操作说明2.1主控界面简介―――――――――――――――――――――――――――――52.2操作按钮功能说明―――――――――――――――――――――――――――52.3参数设置―――――――――――――――――――――――――――――――92.4跳段切割―――――――――――――――――――――――――――――――92.5手动控制―――――――――――――――――――――――――――――――102.6模拟加工―――――――――――――――――――――――――――――――122.7图形显示工具条―――――――――――――――――――――――――――122.8加工状态显示―――――――――――――――――――――――――――――12第三章切割参数设置说明3.5火焰切割参数―――――――――――――――――――――――――――――153.5等离子切割参数―――――――――――――――――――――――――――153.5自动控制功能―――――――――――――――――――――――――――――163.5自动运行过程中的通用参数―――――――――――――――――――――――173.5其他参数―――――――――――――――――――――――――――――――17第四章工具使用说明4.1操作测试―――――――――――――――――――――――――――――――184.2系统参数―――――――――――――――――――――――――――――――184.3文件管理―――――――――――――――――――――――――――――――214.4编辑代码―――――――――――――――――――――――――――――――22第五章G代码编程5.1概述―――――――――――――――――――――――――――――――――235.2G代码标准命令―――――――――――――――――――――――――――235.3编程示例―――――――――――――――――――――――――――――――245.4对G代码命令的扩充―――――――――――――――――――――――――25第六章附件6.1关于切割控制软件安装之后―――――――――――――――――――――――276.2关于平面轨迹控制出现偏差的问题―――――――――――――――――――27序言SM2810数控切割控制系统软件(SM2810CNCCuttingSystem)是适用于大型、台式数控火焰、等离子、水射流、激光切割机设备的切割控制软件。本软件拥有标准的视窗界面，界面简单朴实美观，易学好用，是一种高效而又稳定可靠的数控切割控制软件。它能完全控制切割机的各种操作运动，预显切割零件图样，动态跟踪显示切割过程，人工干预切割过程（暂停、原轨迹返回、继续、工间休息、回工作零点等）,大大提高数控切割机切割的高效性和正确性。另外，SM2810数控切割控制系统软件专门针对汉字切割的需求而进行了一系列优化处理，并能与多种格式的PLT文件进行无缝连接使用，以满足汉字笔划的多样性和复杂性。选用国际标准的G代码为本系统的数控编程语言，简单易学。另外，为了适应不同的运用场合，又增加了十多条控制语句，这样，许多老式切割机的切割编程，不用或稍加修改，就能用于本系列数控切割机。另外，切割机的各种操作，既可在G代码源文件中制定，实现了全自动控制，也可在控制软件菜单上人工一步一步地控制其操作，如起弧、点火、割炬上升下降、手动调整等。通过修改系统配置文件，用户自己就可迅速调整切割机的性能的各种参数，以让切割机适用于不同的运行环境。第一章控制系统的安装1.1控制系统的组成控制系统由硬件（控制卡）和软件两部分组成。硬件包括MPC2810一套；软件存放在安装U盘中。整个控制系统放在一个包装盒中。1.2MPC2810控制卡的安装确保运动控制卡已经可靠地插入电脑的PCI插槽。插入安装U盘，运行Card_Drivers目录下的安装程序，所有选项均...
