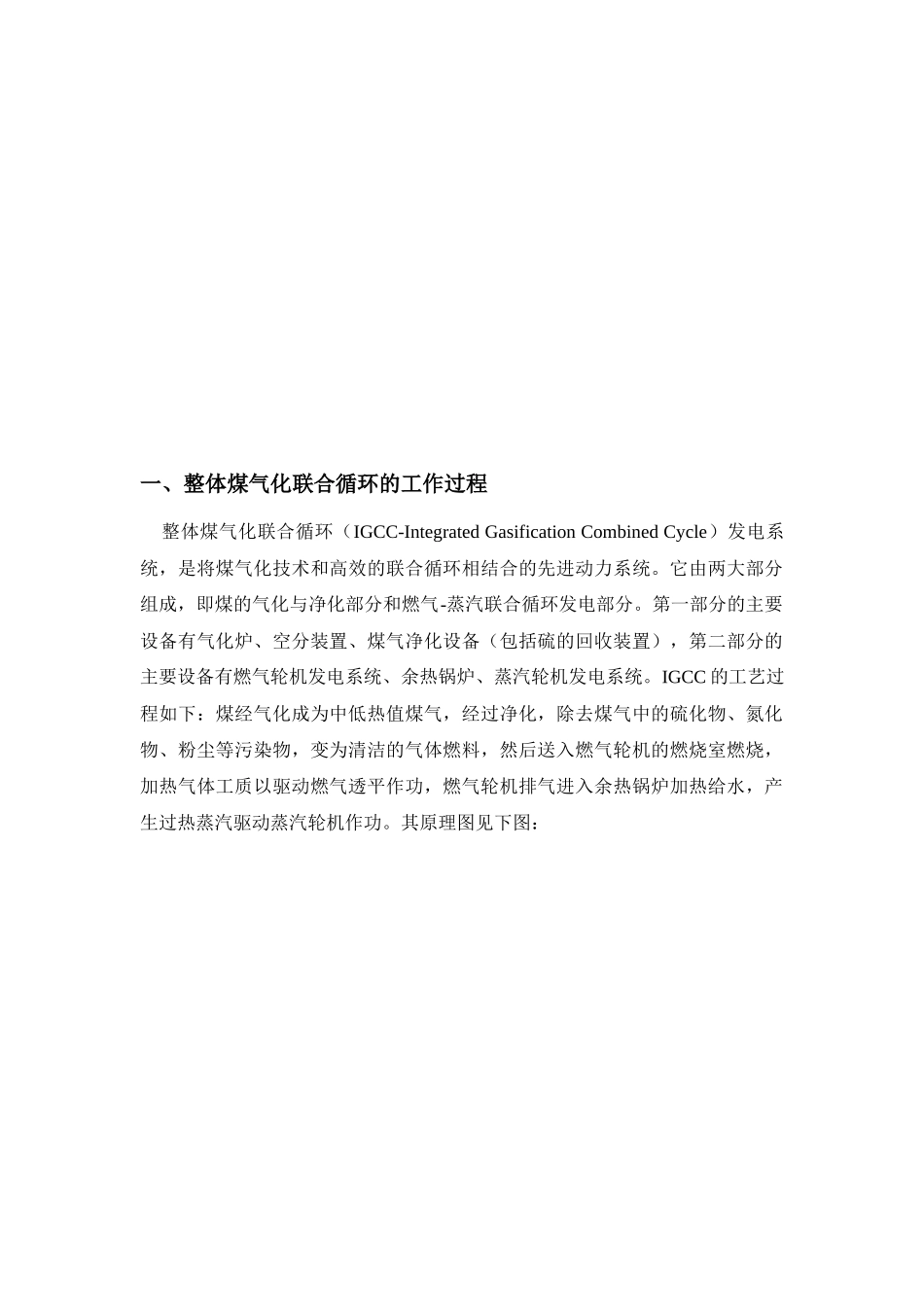

整体煤气化联合循环发电（IGCC）目录一、整体煤气化联合循环的工作过程…………………………二、整体煤气化联合循环的特点………………………………三、整体煤气化联合循环的发展………………………………四、在整体煤气化联合循环的主要设备………………………五、整体煤气化联合循环的发展趋势…………………………六、对我国发展IGCC技术的若干启示………………………一、整体煤气化联合循环的工作过程整体煤气化联合循环（IGCC-IntegratedGasificationCombinedCycle）发电系统，是将煤气化技术和高效的联合循环相结合的先进动力系统。它由两大部分组成，即煤的气化与净化部分和燃气-蒸汽联合循环发电部分。第一部分的主要设备有气化炉、空分装置、煤气净化设备（包括硫的回收装置），第二部分的主要设备有燃气轮机发电系统、余热锅炉、蒸汽轮机发电系统。IGCC的工艺过程如下：煤经气化成为中低热值煤气，经过净化，除去煤气中的硫化物、氮化物、粉尘等污染物，变为清洁的气体燃料，然后送入燃气轮机的燃烧室燃烧，加热气体工质以驱动燃气透平作功，燃气轮机排气进入余热锅炉加热给水，产生过热蒸汽驱动蒸汽轮机作功。其原理图见下图：二、整体煤气化联合循环的特点IGCC（整体煤气化联合循环）发电技术是当今国际上最引人注目的新型、高效的洁净煤发电技术之一。该技术以煤为燃料，通过气化炉将煤转变为煤气，经过除尘、脱硫等净化工艺，使之成为洁净的煤气供给燃气轮机燃烧做功，燃气轮机排气余热经余热锅炉加热给水产生过热蒸汽，带动蒸汽轮机发电，从而实现了煤气化燃气蒸汽联合循环发电过程。IGCC发电技术把联合循环发电技术与煤炭气化和煤气净化技术有机的结合在一起，具有高效率、清洁、节水、燃料适应性广，易于实现多联产等优点，符合二十一世纪发电技术的发展方向。1、IGCC将煤气化和高效的联合循环相结合，实现了能量的梯级利用，提高了采用燃煤技术的发电效率。目前国际上运行的商业化IGCC电站的供电效率最高已达到43%，与超超临界机组效率相当。当采用更先进的H系列燃气轮机时，IGCC供电效率可以达到52%。2、IGCC对煤气采用“燃烧前脱除污染物”技术，煤气气流量小(大约是常规燃煤火电尾部烟气量的1/10)，便于处理。因此IGCC系统中采用脱硫、脱硝和粉尘净化的设备造价较低，效率较高，其各种污染排放量都远远低于国内外先进的环保标准，可以与燃烧天然气的联合循环电厂相媲美。目前常规燃煤电厂脱硫主要采用尾部脱硫的方法，脱硫所产出的副产品是石膏。IGCC一般采用物理/化学方式脱硫，其脱硫效率可达99%以上，脱硫产物是有用的化工原料-硫磺。常规燃煤电厂目前没有有效的脱除CO2的方法，IGCC具有实现CO2零排放的技术潜力。在IGCC系统中可以对煤气中的CO进行变换，生成H2和CO2，H2可以作为最清洁的燃料（如燃料电池），CO2可以进行分离、填埋回注等，以实现CO2零排放。3、IGCC的燃料适应性广，褐煤、烟煤、贫煤、高硫煤、无烟煤、石油焦、泥煤都能适应。采用IGCC发电技术，可以燃用我国储量丰富、限制开采的高硫煤，使燃料成本大大降低。4、IGCC机组中蒸汽循环部分占总发电量约1/3，使IGCC机组比常规火力发电机组的发电水耗大大降低，约为同容量常规燃煤机组的1/2～2/3左右。5、IGCC的一个突出特点是可以拓展为供电、供热、供煤气和提供化工原料的多联产生产方式。IGCC本身就是煤化工与发电的结合体，通过煤的气化，使煤得以充分综合利用，实现电、热、液体燃料、城市煤气、化工品等多联供。从而使IGCC具有延伸产业链、发展循环经济的技术优势。三、整体煤气化联合循环的发展1972年在德国Ltinen酌斯蒂克电站投运了世界上第一个以增压锅炉型燃气一蒸汽联合循环为基础的IGCC电站，该电站的发电功率为170MW，实际达到的供电效率为34%，采用以空气为气化剂的燃煤的固定床式的Lurgi气化炉。显然，这个电站开创了煤在燃气一蒸汽联合循环中应用的先例。但是由于Lurgi炉的运行不甚正常，加上粗煤气中含有数量较多的煤焦油和酚，甚难处理，最后迫使该项示范工程夭折了。世界上公认的真正试运成功的IGCC是于1984年5月建成于美国加州Daggett的“冷水”(CoalWater)电站，它是以...
