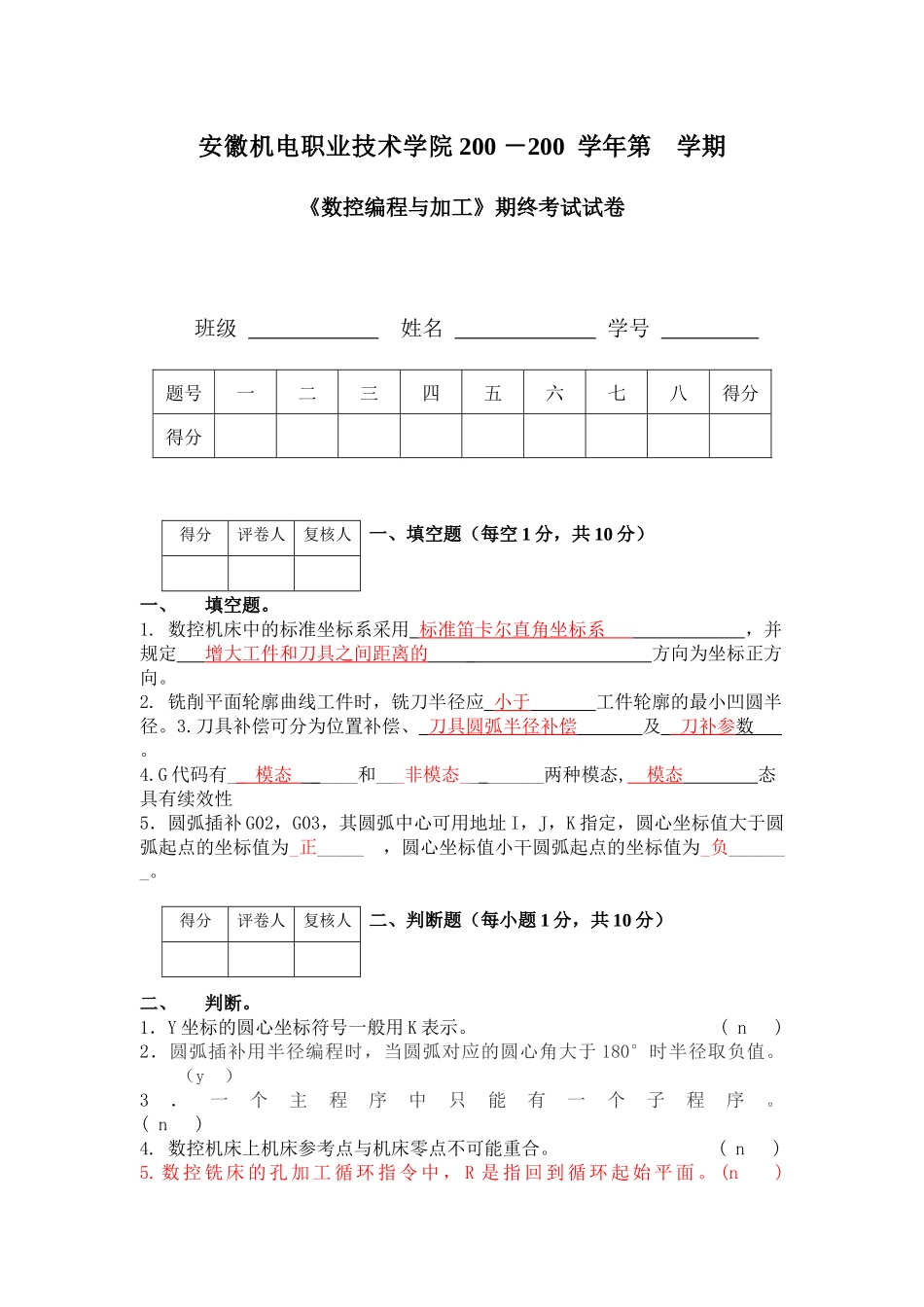

安徽机电职业技术学院200－200学年第学期《数控编程与加工》期终考试试卷班级姓名学号得分评卷人复核人一、填空题（每空1分，共10分）一、填空题。1.数控机床中的标准坐标系采用标准笛卡尔直角坐标系，并规定增大工件和刀具之间距离的_方向为坐标正方向。2.铣削平面轮廓曲线工件时，铣刀半径应小于工件轮廓的最小凹圆半径。3.刀具补偿可分为位置补偿、刀具圆弧半径补偿及刀补参数。4.G代码有__模态_____和___非模态________两种模态,模态态具有续效性5．圆弧插补G02，G03，其圆弧中心可用地址I，J，K指定，圆心坐标值大于圆弧起点的坐标值为_正_____，圆心坐标值小干圆弧起点的坐标值为_负_______。得分评卷人复核人二、判断题（每小题1分，共10分）二、判断。1．Y坐标的圆心坐标符号一般用K表示。(n)2．圆弧插补用半径编程时，当圆弧对应的圆心角大于180°时半径取负值。（y）3．一个主程序中只能有一个子程序。(n)4.数控机床上机床参考点与机床零点不可能重合。(n)5.数控铣床的孔加工循环指令中，R是指回到循环起始平面。(n)题号一二三四五六七八得分得分6.程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。(y)7．使用G71粗加工时，在ns—nf程序中的F,S,T是有效的。(y)8．对于所有的数控系统，其G，M功能的含义与格式完全相同。(n)9.数控加工程序中程序段的顺序必须按顺序排列。(n)10.圆弧插补用时的圆心指定指令，在绝对方式编程中I，J，K还是相对值。(y)得分评卷人复核人三、选择题（每小题2分，共30分）三、选择题。1．根据加工零件图样选定的编制零件程序的原点是_______________________。A．机床原点B．编程原点C．加工原点D．刀具原点2．刀具半径补偿的建立只能通过_____________来实现。A．G01或G02B．G00或G03C．G02或G03D．G00或G013.辅助功能中表示无条件程序暂停的指令是_______________。A．M00B.M01C.M02D.M304．在孔加工固定循环中，G98、G99分别为_______________。A．G98返回循环起始点，G99返回R平面B．G98返回R平面，G99返回循环起始点C．G98返回程序起刀点，G99返回R平面D．G98返回R平面，G99返回程序起刀点5．G02X20Y20R-10F100；所加工的一般是_______________。A.整圆B.夹角〈=180°的圆弧C.180°〈夹角〈360°的圆弧6．通过当前的刀位点设定加工坐标系的原点，不产生机床运动的指令是__________。A．G54B．G53C．G55D.G927．以下这些指令字中，_________是辅助功能。A．G80B．T1010C．M30D.Z78．8．对于机床原点、工件原点和机床参考点应满足________。A．机床原点与机床参考点重合B．机床原点与工件原点重合C．工件原点与机床参考点重合D．三者均没要求重合9．指令字G96S150表示切削点线速度控制在________。A．150m／minB．150r／minC．150mm／minD.150mm／r10．在G76螺纹循环中,第四次粗切深度为________。A．√4△dB.(√4+√3)△dC．(√5-√4)△dD.(√4-√3)△d11.编程原点的选择中，说法错误的是：________。A.最好与图样上的尺寸基准重合B.在进行数值计祘、测量时直观方便C.编程原点应该容易找正,测量方便,且引起的加工误差小D.与机床坐标系原点重合.12.数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用________的原则编写程序。A．刀具固定不动，工件移动B．铣削加工刀具固定不动，工件移动；车削加工刀具移动，工件不动。C．分析机床运动关系后再根据实际情况D．工件固定不动，刀具移动13.程序内容是整个程序的核心，它由许多________构成。A.程序编号B.程序段C.数据D.地址14.有些零件需要在不同的位置上重复加工同样的轮廓形状，应采用________加工功能。A.比例B.镜像C.旋转D.子程序调用15.在编制数控加工程序以前，首先应该________。A.设计机床夹具B.计算加工尺寸C.计算加工轨迹D.确定工艺过程得分评卷人复核人四、编程分析题（共50分）四、程序分析题（一）数控加工中心编程（20分）要求：1.标注编程坐标系原点（3分）2.用笔画出加工轨迹，包括：外轮廓走刀路线、圆形及矩形型腔（说明加工深度）加工时的路线。（6分）3.写出各程序模块的切削用量及进给速度（3分）4.根据零件加工图，试...
