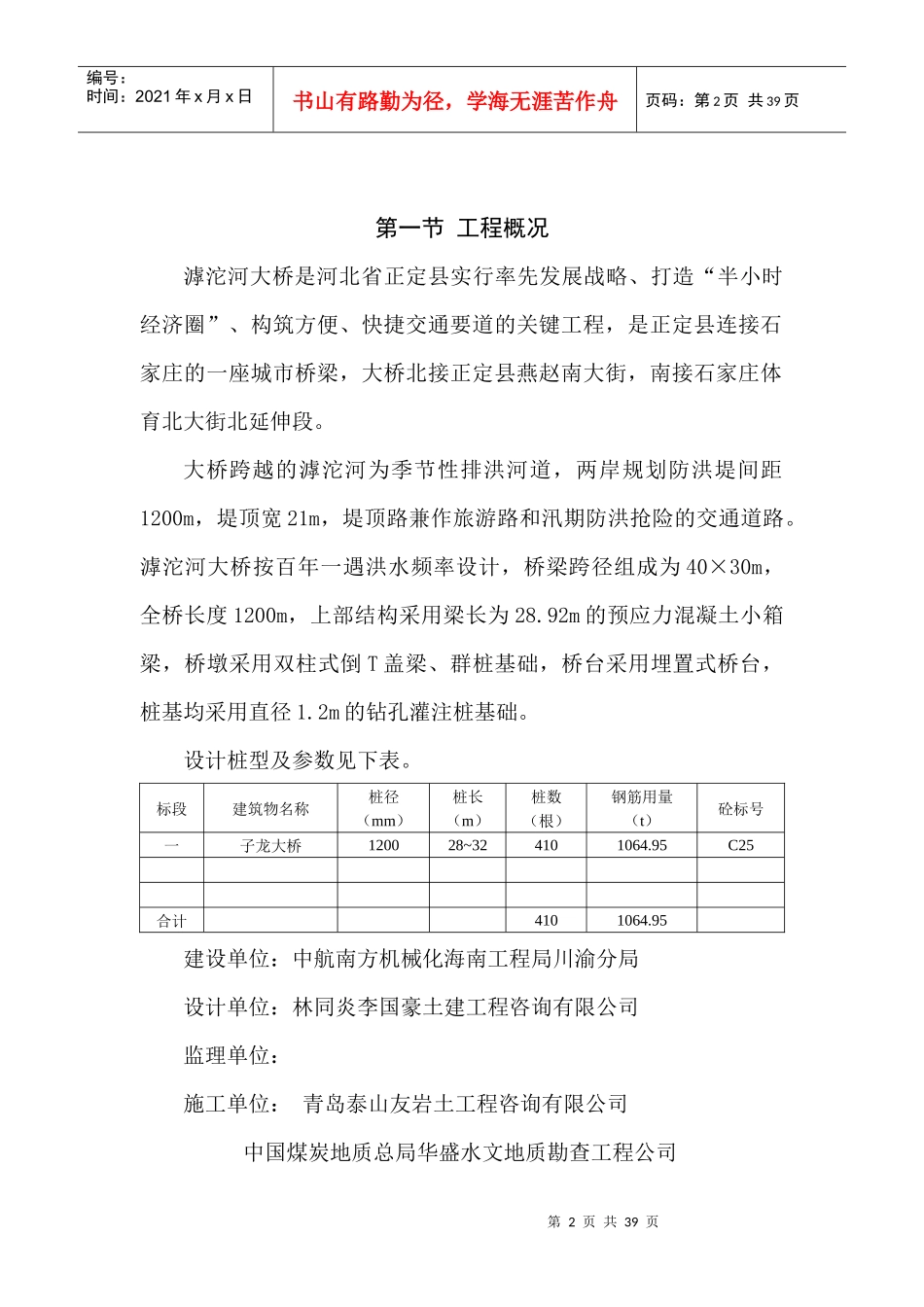

河北省正定县子龙大桥灌注桩工程施工组织设计（报审稿）青岛泰山友岩土工程咨询有限公司中国煤炭地质总局华盛水文地质勘查工程公司二○○九年三月第一章工程施工奋斗目标及编制依据第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页第一节工程施工奋斗目标在本工程的施工中将充分发挥我公司的技术、设备优势和成熟的施工管理经验，科学地组织交叉流水作业，精心施工，严格履行合同，以一流的项目管理、一流的工程质量、一流的文明施工、一流的安全措施、一流的效率、一流的服务，确保实现如下目标：1、工程质量目标：确保工程质量达到合格等级标准。2、施工工期目标：确保50个日历天内完成合同范围规定的施工任务。3、安全施工目标：采取有效措施,杜绝重大伤亡事故。4、文明施工目标：确保达到市“文明施工工地”标准，力争达到市“文明施工样板工地”标准。第二节编制依据1、建设单位提供图纸2、《岩土工程勘察报告书》3、《建筑桩基技术规范》（JGJ79－2002）4、《工程测量规范》（GB50026-93）5、《建设工程施工现场供电用电安全规范》（GB50194-93）6、《钢筋焊接及验收规程》（JGJ18-96）7、《建设工程监理规范》8、其它有关规程、规范第二章工程简介第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页第一节工程概况滹沱河大桥是河北省正定县实行率先发展战略、打造“半小时经济圈”、构筑方便、快捷交通要道的关键工程，是正定县连接石家庄的一座城市桥梁，大桥北接正定县燕赵南大街，南接石家庄体育北大街北延伸段。大桥跨越的滹沱河为季节性排洪河道，两岸规划防洪堤间距1200m，堤顶宽21m，堤顶路兼作旅游路和汛期防洪抢险的交通道路。滹沱河大桥按百年一遇洪水频率设计，桥梁跨径组成为40×30m，全桥长度1200m，上部结构采用梁长为28.92m的预应力混凝土小箱梁，桥墩采用双柱式倒T盖梁、群桩基础，桥台采用埋置式桥台，桩基均采用直径1.2m的钻孔灌注桩基础。设计桩型及参数见下表。标段建筑物名称桩径（mm）桩长（m）桩数（根）钢筋用量（t）砼标号一子龙大桥120028~324101064.95C25合计4101064.95建设单位：中航南方机械化海南工程局川渝分局设计单位：林同炎李国豪土建工程咨询有限公司监理单位：施工单位：青岛泰山友岩土工程咨询有限公司中国煤炭地质总局华盛水文地质勘查工程公司第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页第二节场地岩土工程特征本场区勘察深度范围内，地基土自上而下分为如下7层：本次勘探显示，桥址40.0m深度以内均为第四系堆积物，在垂向上具有明显沉积韵律，水平方向上岩相较稳定，局部亚层多呈透镜体分布。根据岩性特征及物理力学性质的差异，场地土划分为10个工程地质主层:①填土,②细砂,③中砂,④粗砂,⑤中砂,⑥粉质黏土,⑦中粗砂,⑧黏土,⑨含卵砾石中粗砂,⑩圆砾。其中④粗砂中夹④1粉质黏土，⑤中砂⑤1粉细砂，⑦中粗砂夹⑦1粉质黏土，⑨含卵砾石中粗砂中夹⑨1粉质黏土亚层。各土层地基承载力容许值及钻孔灌注桩桩周土摩阻力标准值(qik)见下表：第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页根据地层条件,⑨含卵砾石中粗砂层密实，压缩性低，厚度大，分布较稳定，承载力高，为良好的桩端持力层。地下水及地表水特征本次勘察深度内未见地下水，依据实测场地内水井水位，水位埋深约为43.5m。在拟建桥梁西侧有地表水，地表水分布于K0+646.2～K0+942段，为上游黄壁庄水库放水，水深0.5-1.7m,水工程地质层及名称承载力容许值fa0（kPa）摩阻力标准值qik（kPa）②细砂14035③中砂18050④粗砂220701④粉质黏土14045⑤中砂220601⑤粉细砂18060⑥粉质黏土16050⑦中粗砂300801⑦粉细砂26060⑧黏土20065⑨含卵砾石中粗砂45090⑨1粉质黏土200⑩圆砾600第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页面高程为65.64m。第三章施工准备第一节施工技术准备一、作好调查工作1．气象、地理、周边环境及地下管线...
