南京医药2M组网解决方案VIP免费

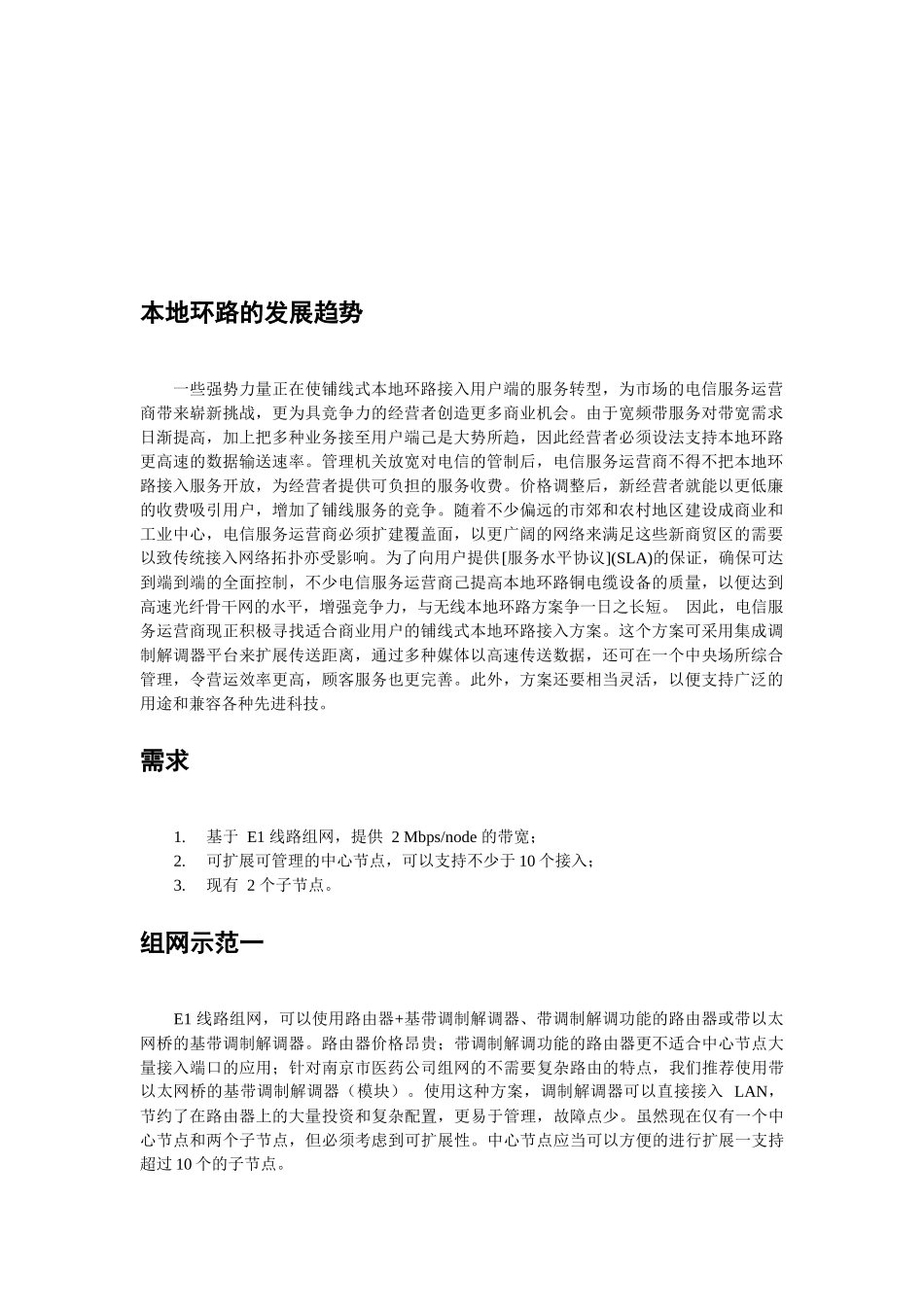

南京医药2M组网解决方案建议书南京翰逸飞系统工程有限公司2002-05-23本地环路的发展趋势一些强势力量正在使铺线式本地环路接入用户端的服务转型，为市场的电信服务运营商带来崭新挑战，更为具竞争力的经营者创造更多商业机会。由于宽频带服务对带宽需求日渐提高，加上把多种业务接至用户端己是大势所趋，因此经营者必须设法支持本地环路更高速的数据输送速率。管理机关放宽对电信的管制后，电信服务运营商不得不把本地环路接入服务开放，为经营者提供可负担的服务收费。价格调整后，新经营者就能以更低廉的收费吸引用户，增加了铺线服务的竞争。随着不少偏远的市郊和农村地区建设成商业和工业中心，电信服务运营商必须扩建覆盖面，以更广阔的网络来满足这些新商贸区的需要以致传统接入网络拓扑亦受影响。为了向用户提供[服务水平协议](SLA)的保证，确保可达到端到端的全面控制，不少电信服务运营商己提高本地环路铜电缆设备的质量，以便达到高速光纤骨干网的水平，增强竞争力，与无线本地环路方案争一日之长短。因此，电信服务运营商现正积极寻找适合商业用户的铺线式本地环路接入方案。这个方案可采用集成调制解调器平台来扩展传送距离，通过多种媒体以高速传送数据，还可在一个中央场所综合管理，令营运效率更高，顾客服务也更完善。此外，方案还要相当灵活，以便支持广泛的用途和兼容各种先进科技。需求1.基于E1线路组网，提供2Mbps/node的带宽；2.可扩展可管理的中心节点，可以支持不少于10个接入；3.现有2个子节点。组网示范一E1线路组网，可以使用路由器+基带调制解调器、带调制解调功能的路由器或带以太网桥的基带调制解调器。路由器价格昂贵；带调制解调功能的路由器更不适合中心节点大量接入端口的应用；针对南京市医药公司组网的不需要复杂路由的特点，我们推荐使用带以太网桥的基带调制解调器（模块）。使用这种方案，调制解调器可以直接接入LAN，节约了在路由器上的大量投资和复杂配置，更易于管理，故障点少。虽然现在仅有一个中心节点和两个子节点，但必须考虑到可扩展性。中心节点应当可以方便的进行扩展一支持超过10个的子节点。中心节点、子节点的调制解调器有多种产品可以选择，用户可根据性能、可靠性和价格等多方面进行选择，以下是我们推荐的几种方案。方案一主设备描述说明数量LRS-24B/ACR/CM2/UTPRAD机箱，12slots1ASM-40CDB/UTPRAD双调制解调器模块1RIC-E1/AC/UTPRAD接口转换器2该方案中全部使用RAD调制解调器产品，性能高，可靠性好。最多可支持24个接入。方案二主设备描述说明数量卡式电源及机框电源为-48v或220v,16slots1ZYTR-E1-10BASE-T卡式以太网转换器2FEL-110E1/10base-T2该方案中全部使用IMC光桥调制解调器产品，性价比高，子节点投资少。组网示范二考虑到南京市医药公司已经购买使用了一台Cisco3600和若干台Cisco1600路由器。也可使用不带以太网桥，使用V.35串行接口的基带调制解调器。但医药公司现有Cisco3600路由器现在只可再增加一个WIC-1T串行模块，只能接入一个基带调制解调器，不适于再作为中心路由器使用。而Cisco1600已提供了一个V.35接口，可以考虑作为子节点的路由器使用。而中心节点仍建议使用带网桥功能的模块化基带调制解调器。方案与前组相似，需要注意的子节点基带调制解调器须使用V.35数字接口而非以太网桥。RAD部分产品介绍LRS-24具有SNMP管理功能的12插槽的调制解调器机箱"本地环路"管理系统可容纳多达12个插卡的任意组合支持混合介质：铜缆和光纤支持多种xDSL技术通过多达15种不同类型板卡（包括调制解调器，复用器和转换器）实现在2线和4线或光纤上进行长距离传输支持多种速率：从1.2kbps到E3（34Mbps）和T3（45Mbps）4块调制解调器卡设计可使每个机架容量增至48块对机架插卡及附属独立远程调制解调器实现全面SNMP管理直接的以太网连接，用于自单独的管理站对整个网络进行管理采用RADviewSNMP管理应用软件实现中央管理系统时钟支持网络同步共有两种外形：ETSI-6U，插头位于前面ANSI-4U，插头位于后面LRS-24是RAD的管理访问系统。它采用各种技术、速率、接口和介质为"本地环路"提供全面服务。该系统不仅支持标准技术，如HDSL...
