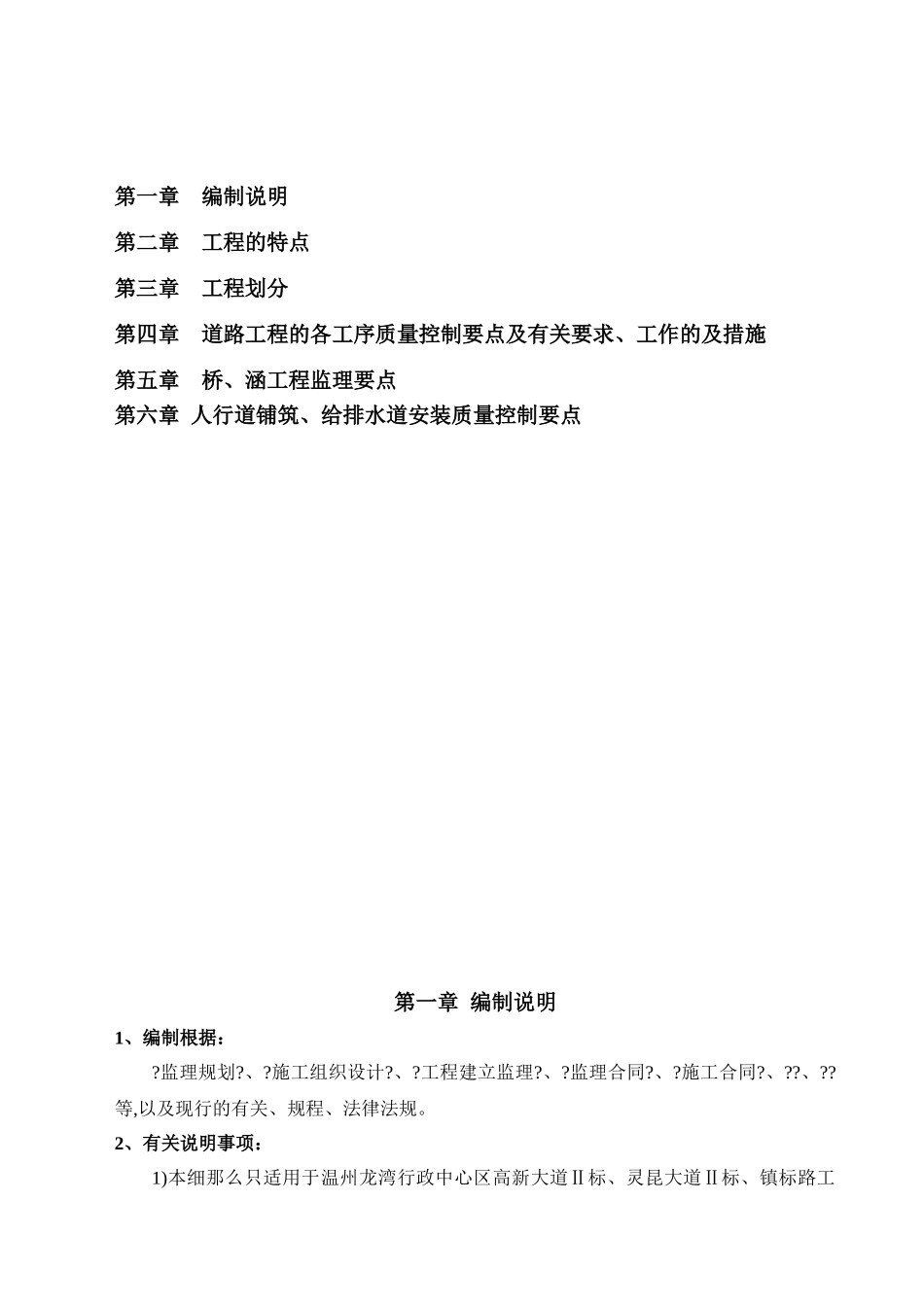

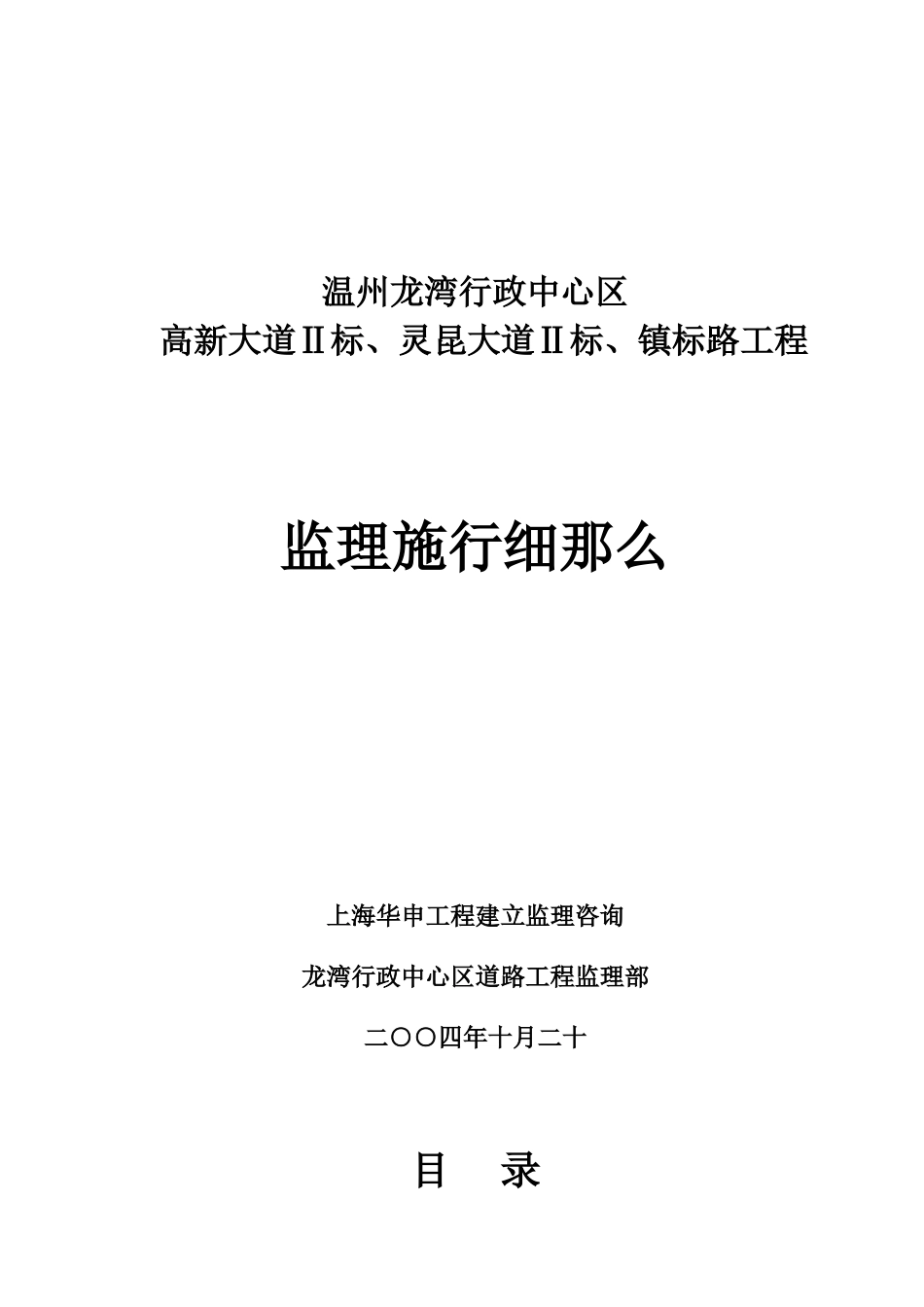

温州龙湾行政中心区高新大道Ⅱ标、灵昆大道Ⅱ标、镇标路工程监理施行细那么上海华申工程建立监理咨询龙湾行政中心区道路工程监理部二○○四年十月二十目录第一章编制说明第二章工程的特点第三章工程划分第四章道路工程的各工序质量控制要点及有关要求、工作的及措施第五章桥、涵工程监理要点第六章人行道铺筑、给排水道安装质量控制要点第一章编制说明1、编制根据：?监理规划?、?施工组织设计?、?工程建立监理?、?监理合同?、?施工合同?、??、??等,以及现行的有关、规程、法律法规。2、有关说明事项：1)本细那么只适用于温州龙湾行政中心区高新大道Ⅱ标、灵昆大道Ⅱ标、镇标路工程监理。2)本细那么由专业监理组解释。3)本细那么可在监理工作理中修改和完善并报总监理工程师审批前方可施行。第二章工程的特点1、工程概况及特点1.1高新大道Ⅱ标段：起址桩为K1+620～K2+740全长1120m道路宽度40m包括道路工程、给排水工程及桥梁一座〔五桥〕。横段面布置为：2.0m人行道-4m非机动车道-1.5m绿化带-11.5m机动车道-2.0m绿化带-11.5m机动车道-1.5m绿化带-4m非机动车道-2.0m人行道道路横坡：机动车道为1.5非机动车道为1.5人行道1.5路面构造快车道：自上面下为3㎝细粒式沥青混凝土；4㎝中粒式沥青混凝土；6㎝粗粒式沥青混凝土；32㎝5水泥稳定碎石；20㎝级配碎石。慢车道：3㎝细粒式沥青混凝土；9㎝粗粒式沥青混凝土；30㎝5水泥稳定碎石；20㎝级配碎石。人行道：3㎝花岗岩板；3㎝水泥砂浆；10㎝混凝土。高新大道五桥：位于K2+657.944处全长34.16m；上部构造为3×10m普通钢筋砼空心板简支梁；下部构造彩用重力式桥台排架式桥墩钻孔灌注桩根底。1.2灵昆大道Ⅱ标段起址桩为K1+340～K2+540全长1200m道路宽度50m包括道路、给排水等工程。横段面布置为：3.5m人行道-5.0m非机动车道-2.0m绿化带-12.0m机动车道-5.0m绿化带-12.0m机动车道-2.0m绿化带-5.0m非机动车道-3.5m人行道道路横坡：机动车道为1.5非机动车道为1.5人行道1.5路面构造快车道：自上而下为3㎝细粒式沥青混凝土；4㎝中粒式沥青混凝土；6㎝粗粒式沥青混凝土；32㎝5水泥稳定碎石；20㎝级配碎石。慢车道：3㎝细粒式沥青混凝土；9㎝粗粒式沥青混凝土；30㎝5水泥稳定碎石；15㎝级配碎石。人行道：3㎝花岗岩板；3㎝水泥砂浆；10㎝混凝土。1.3镇标路起址桩为K0+400～K1+560全长1160m道路宽度50m包括道路工程、给排水工程及箱涵一道等。横段面布置为：3.5m人行道-5.0m非机动车道-2.0m绿化带-12.0m机动车道-5.0m绿化带-12.0m机动车道-2.0m绿化带-5.0m非机动车道-3.5m人行道道路横坡：机动车道为1.5非机动车道为1.5人行道1.5路面构造快车道：自上面下为3㎝细粒式沥青混凝土；4㎝中粒式沥青混凝土；6㎝粗粒式沥青混凝土；32㎝5水泥稳定碎石；20㎝级配碎石。慢车道：3㎝细粒式沥青混凝土；9㎝粗粒式沥青混凝土；30㎝5水泥稳定碎石；15㎝级配碎石。人行道：3㎝花岗岩板；3㎝水泥砂浆；10㎝混凝土。原K1+535处10m空心板梁变更为箱涵第三章工程划分1、工程灵昆大道Ⅱ标段、镇标路以每个施工合同范围内的道路及所有线配套工程为一个工程；高新大道Ⅱ标段宜划分为道路及所有线配套工程和桥梁工程两个工程。2、分部工程灵昆大道Ⅱ标段、镇标路划分为道路工程和线配套工程两个分部；高新大道Ⅱ标段道路工程划分为道路和线配套工程两个分部桥梁工程划分为根底构造上部和下部构造两个分部。3、工序划分：道路工程：路基、基层、面层、人行道及附属构造物等工序。线配套工程：给水、雨水、污水、电力、综合通信、燃气。桥梁工程：桩基、墩台、桥台、梁板预制、安装、伸缩缝等。第四章道路工程质量控制第一节总那么一、概述道路工程质量监理包括工程的施工准备工作中线的准确定测施工水准点的复核开场到地基处理路槽开挖、碾压、垫层、路基底基层、基层的铺筑碾压。面层的摊铺等施工全过程进展的质量检查监视和理。二、施工工艺流程道路工程的施工工艺流程如下：三、监理工作流程道路工程的监理工作流程如下：不同意同意现场交桩现场交桩现场交桩勘设、建立、施工、监理中心线、高程、横断面放样、补测水准点导线点等设计、监理、施工、建立等技术负责人都要参加...
