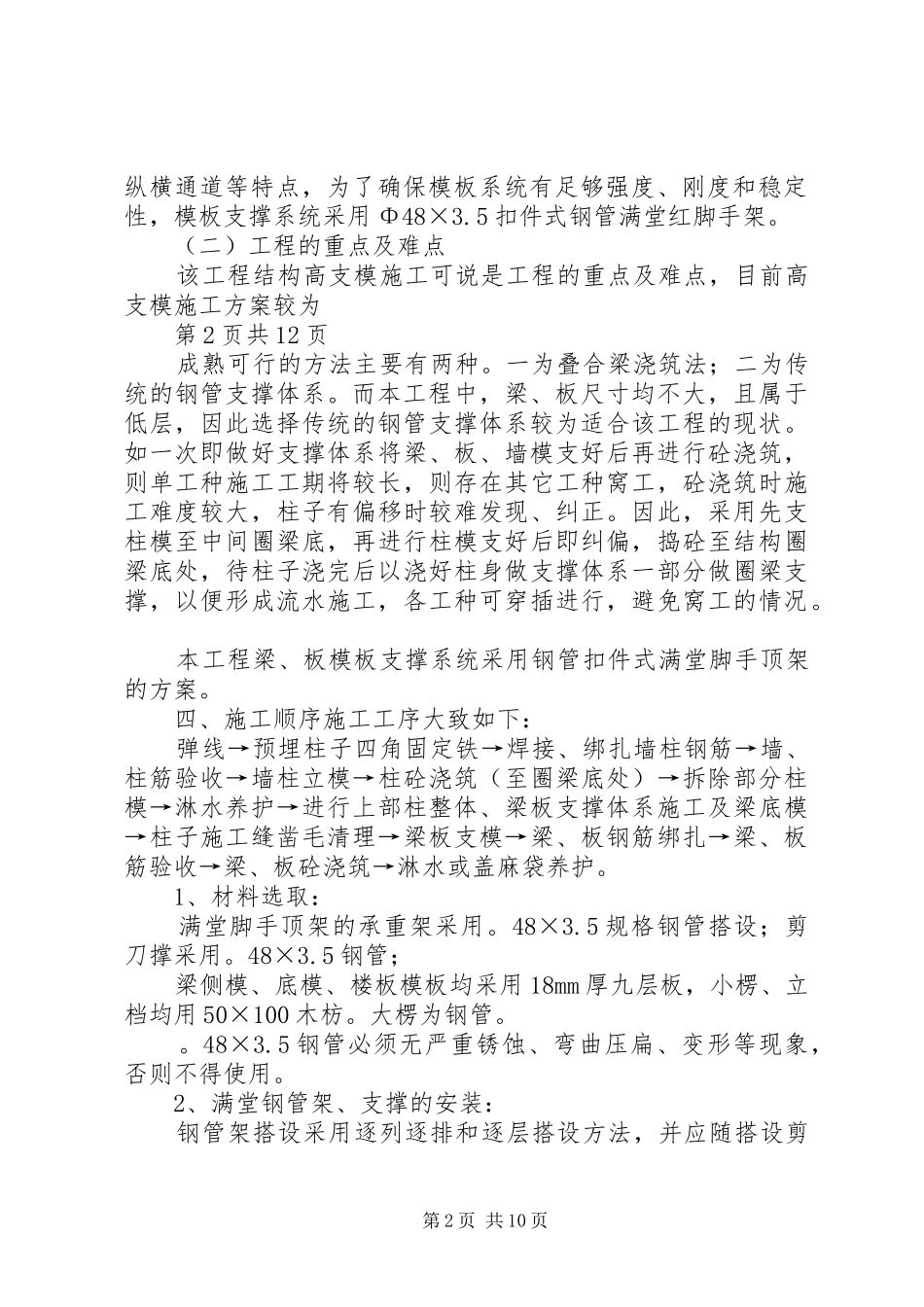

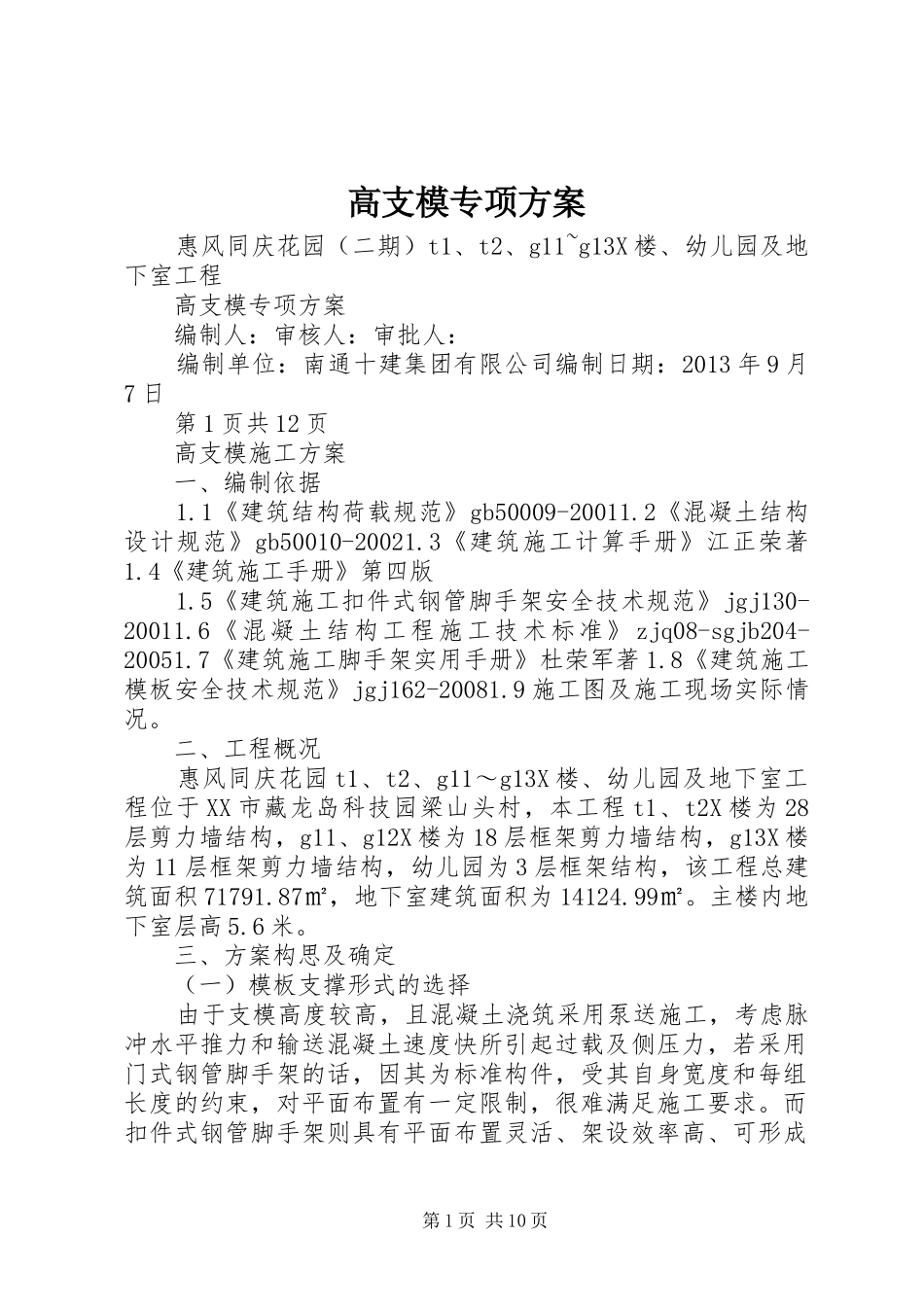

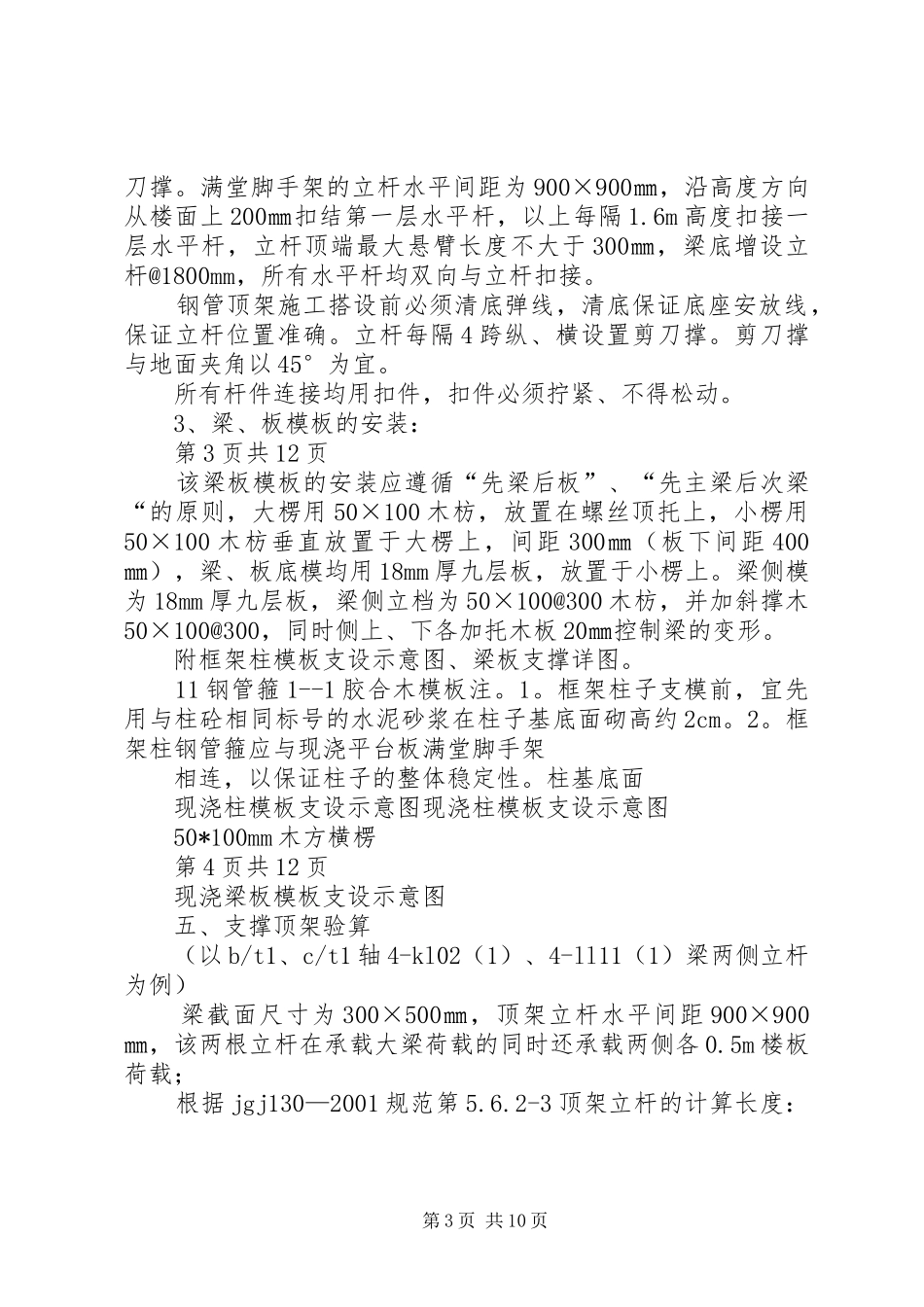

高支模专项方案惠风同庆花园（二期）t1、t2、g11~g13X楼、幼儿园及地下室工程高支模专项方案编制人：审核人：审批人：编制单位：南通十建集团有限公司编制日期：2013年9月7日第1页共12页高支模施工方案一、编制依据1.1《建筑结构荷载规范》gb50009-20011.2《混凝土结构设计规范》gb50010-20021.3《建筑施工计算手册》江正荣著1.4《建筑施工手册》第四版1.5《建筑施工扣件式钢管脚手架安全技术规范》jgj130-20011.6《混凝土结构工程施工技术标准》zjq08-sgjb204-20051.7《建筑施工脚手架实用手册》杜荣军著1.8《建筑施工模板安全技术规范》jgj162-20081.9施工图及施工现场实际情况。二、工程概况惠风同庆花园t1、t2、g11～g13X楼、幼儿园及地下室工程位于XX市藏龙岛科技园梁山头村，本工程t1、t2X楼为28层剪力墙结构，g11、g12X楼为18层框架剪力墙结构，g13X楼为11层框架剪力墙结构，幼儿园为3层框架结构，该工程总建筑面积71791.87㎡，地下室建筑面积为14124.99㎡。主楼内地下室层高5.6米。三、方案构思及确定（一）模板支撑形式的选择由于支模高度较高，且混凝土浇筑采用泵送施工，考虑脉冲水平推力和输送混凝土速度快所引起过载及侧压力，若采用门式钢管脚手架的话，因其为标准构件，受其自身宽度和每组长度的约束，对平面布置有一定限制，很难满足施工要求。而扣件式钢管脚手架则具有平面布置灵活、架设效率高、可形成第1页共10页纵横通道等特点，为了确保模板系统有足够强度、刚度和稳定性，模板支撑系统采用Φ48×3.5扣件式钢管满堂红脚手架。（二）工程的重点及难点该工程结构高支模施工可说是工程的重点及难点，目前高支模施工方案较为第2页共12页成熟可行的方法主要有两种。一为叠合梁浇筑法；二为传统的钢管支撑体系。而本工程中，梁、板尺寸均不大，且属于低层，因此选择传统的钢管支撑体系较为适合该工程的现状。如一次即做好支撑体系将梁、板、墙模支好后再进行砼浇筑，则单工种施工工期将较长，则存在其它工种窝工，砼浇筑时施工难度较大，柱子有偏移时较难发现、纠正。因此，采用先支柱模至中间圈梁底，再进行柱模支好后即纠偏，捣砼至结构圈梁底处，待柱子浇完后以浇好柱身做支撑体系一部分做圈梁支撑，以便形成流水施工，各工种可穿插进行，避免窝工的情况。本工程梁、板模板支撑系统采用钢管扣件式满堂脚手顶架的方案。四、施工顺序施工工序大致如下：弹线→预埋柱子四角固定铁→焊接、绑扎墙柱钢筋→墙、柱筋验收→墙柱立模→柱砼浇筑（至圈梁底处）→拆除部分柱模→淋水养护→进行上部柱整体、梁板支撑体系施工及梁底模→柱子施工缝凿毛清理→梁板支模→梁、板钢筋绑扎→梁、板筋验收→梁、板砼浇筑→淋水或盖麻袋养护。1、材料选取：满堂脚手顶架的承重架采用。48×3.5规格钢管搭设；剪刀撑采用。48×3.5钢管；梁侧模、底模、楼板模板均采用18mm厚九层板，小楞、立档均用50×100木枋。大楞为钢管。。48×3.5钢管必须无严重锈蚀、弯曲压扁、变形等现象，否则不得使用。2、满堂钢管架、支撑的安装：钢管架搭设采用逐列逐排和逐层搭设方法，并应随搭设剪第2页共10页刀撑。满堂脚手架的立杆水平间距为900×900㎜，沿高度方向从楼面上200㎜扣结第一层水平杆，以上每隔1.6m高度扣接一层水平杆，立杆顶端最大悬臂长度不大于300㎜，梁底增设立杆@1800mm，所有水平杆均双向与立杆扣接。钢管顶架施工搭设前必须清底弹线，清底保证底座安放线，保证立杆位置准确。立杆每隔4跨纵、横设置剪刀撑。剪刀撑与地面夹角以45°为宜。所有杆件连接均用扣件，扣件必须拧紧、不得松动。3、梁、板模板的安装：第3页共12页该梁板模板的安装应遵循“先梁后板”、“先主梁后次梁“的原则，大楞用50×100木枋，放置在螺丝顶托上，小楞用50×100木枋垂直放置于大楞上，间距300㎜（板下间距400㎜），梁、板底模均用18mm厚九层板，放置于小楞上。梁侧模为18mm厚九层板，梁侧立档为50×100@300木枋，并加斜撑木50×100@300，同时侧上、下各加托木板20㎜控制梁的变形。附框架柱模板支设示意图、梁板支撑详图。11钢管箍1--1胶合木模板注。1。框架柱子支模前，宜先用与柱砼相同标号的水泥砂浆在柱...
