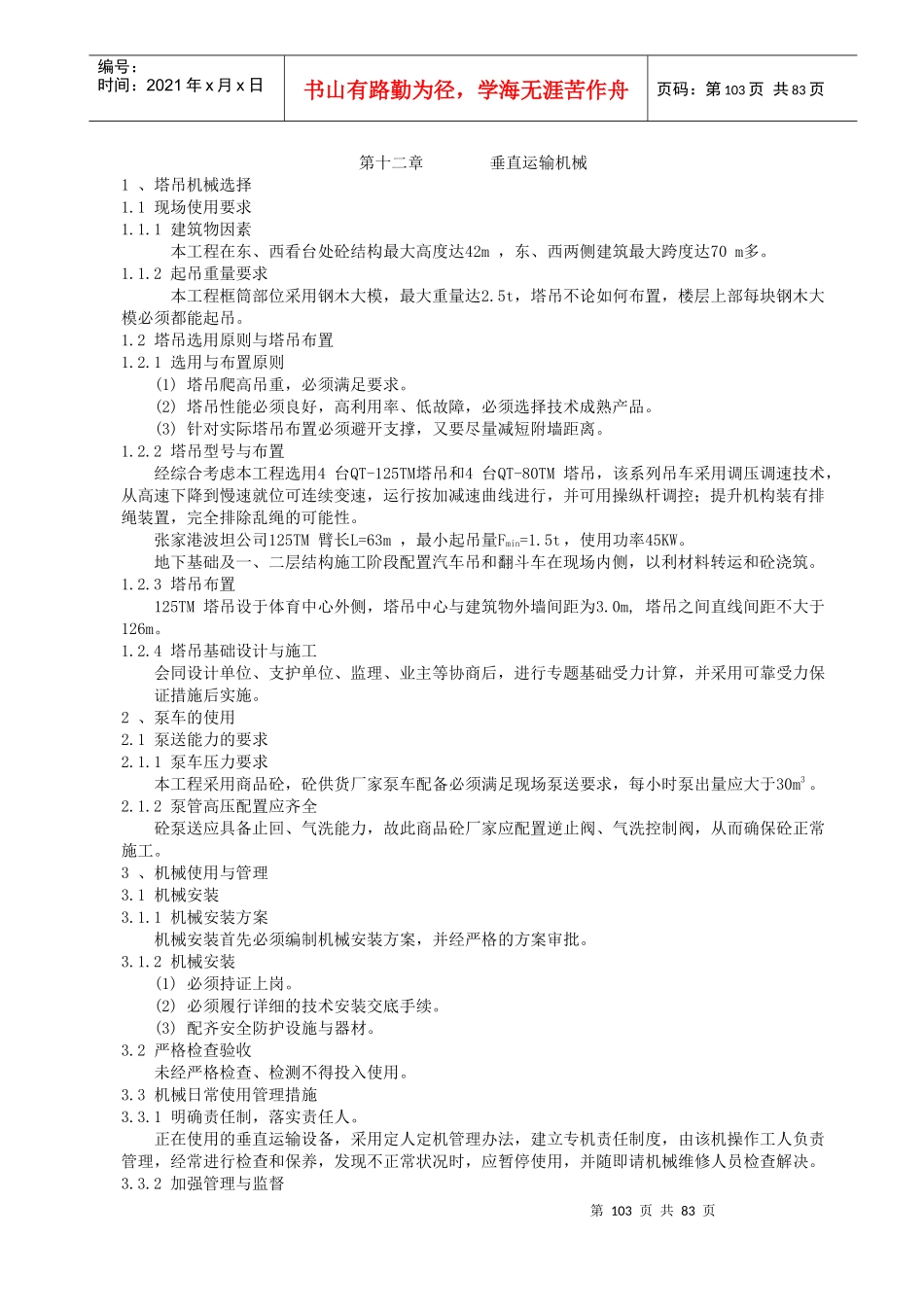

第103页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第103页共83页第十二章垂直运输机械1、塔吊机械选择1.1现场使用要求1.1.1建筑物因素本工程在东、西看台处砼结构最大高度达42m，东、西两侧建筑最大跨度达70m多。1.1.2起吊重量要求本工程框筒部位采用钢木大模，最大重量达2.5t，塔吊不论如何布置，楼层上部每块钢木大模必须都能起吊。1.2塔吊选用原则与塔吊布置1.2.1选用与布置原则(1)塔吊爬高吊重，必须满足要求。(2)塔吊性能必须良好，高利用率、低故障，必须选择技术成熟产品。(3)针对实际塔吊布置必须避开支撑，又要尽量减短附墙距离。1.2.2塔吊型号与布置经综合考虑本工程选用4台QT-125TM塔吊和4台QT-80TM塔吊，该系列吊车采用调压调速技术，从高速下降到慢速就位可连续变速，运行按加减速曲线进行，并可用操纵杆调控；提升机构装有排绳装置，完全排除乱绳的可能性。张家港波坦公司125TM臂长L=63m，最小起吊量Fmin=1.5t，使用功率45KW。地下基础及一、二层结构施工阶段配置汽车吊和翻斗车在现场内侧，以利材料转运和砼浇筑。1.2.3塔吊布置125TM塔吊设于体育中心外侧，塔吊中心与建筑物外墙间距为3.0m,塔吊之间直线间距不大于126m。1.2.4塔吊基础设计与施工会同设计单位、支护单位、监理、业主等协商后，进行专题基础受力计算，并采用可靠受力保证措施后实施。2、泵车的使用2.1泵送能力的要求2.1.1泵车压力要求本工程采用商品砼，砼供货厂家泵车配备必须满足现场泵送要求，每小时泵出量应大于30m3。2.1.2泵管高压配置应齐全砼泵送应具备止回、气洗能力，故此商品砼厂家应配置逆止阀、气洗控制阀，从而确保砼正常施工。3、机械使用与管理3.1机械安装3.1.1机械安装方案机械安装首先必须编制机械安装方案，并经严格的方案审批。3.1.2机械安装(1)必须持证上岗。(2)必须履行详细的技术安装交底手续。(3)配齐安全防护设施与器材。3.2严格检查验收未经严格检查、检测不得投入使用。3.3机械日常使用管理措施3.3.1明确责任制，落实责任人。正在使用的垂直运输设备，采用定人定机管理办法，建立专机责任制度，由该机操作工人负责管理，经常进行检查和保养，发现不正常状况时，应暂停使用，并随即请机械维修人员检查解决。3.3.2加强管理与监督第104页共83页第103页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第104页共83页机械管理人员、安全员应每天对使用机械进行全数运行检查，根除隐患，确保安全有效地使用。第十三章脚手架、防护1、脚手架1.1脚手架方案因脚手架的采用既是施工阶段的维护与支撑，又是提供安全操作的场所，结合本工程的特点，方案选择如下：1.1.1内脚手架支模均采用满堂脚手架，墙体砌筑、吊顶、内粉采用鹰架。1.1.2外墙脚手架(1)采用落地双排脚手架。(2)二层以上部分楼层脚手架设于一层顶面，并对一层楼板进行对应支撑加固处理。2、双排钢管脚手架2.1立柱构造要求(1)立柱接头必须采用扣件对接，且应符合下列要求：立柱上的对接扣件应交错布置，两个相邻立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3，见下图：2.1.2每根立柱均应设置垫块。2.1.3脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立柱上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。当立柱基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立柱固定。2.1.4纵向水平杆构造要求(1)纵向水平杆设置在横向水平杆之上，并以直角扣件扣紧在横向水平杆上；(2)纵向水平杆在操作层的间距不宜大于400mm；(3)纵向水平杆的长度一般不宜小于3跨，并不小于6m。2.1.5横向水平杆构造要求双排架的横向水平杆两端应采用直角扣件固定在立柱上。2.1.6竹笆片铺设竹笆板主筋应置于纵向水平杆方向，应采用对接平铺，四个角应用直径为1.2mm的镀锌钢丝，固定于纵向水平杆上。2.1.7建筑物连接柔性连接，边梁预埋Ф6钢筋＠4000mm，与立杆扣连，钢管反向硬撑。2.1.8支撑(1)剪刀撑A、每道剪刀撑跨越立柱的根数宜在5-7根之间,每...
