奥运电池管理系统使用手册V2VIP免费

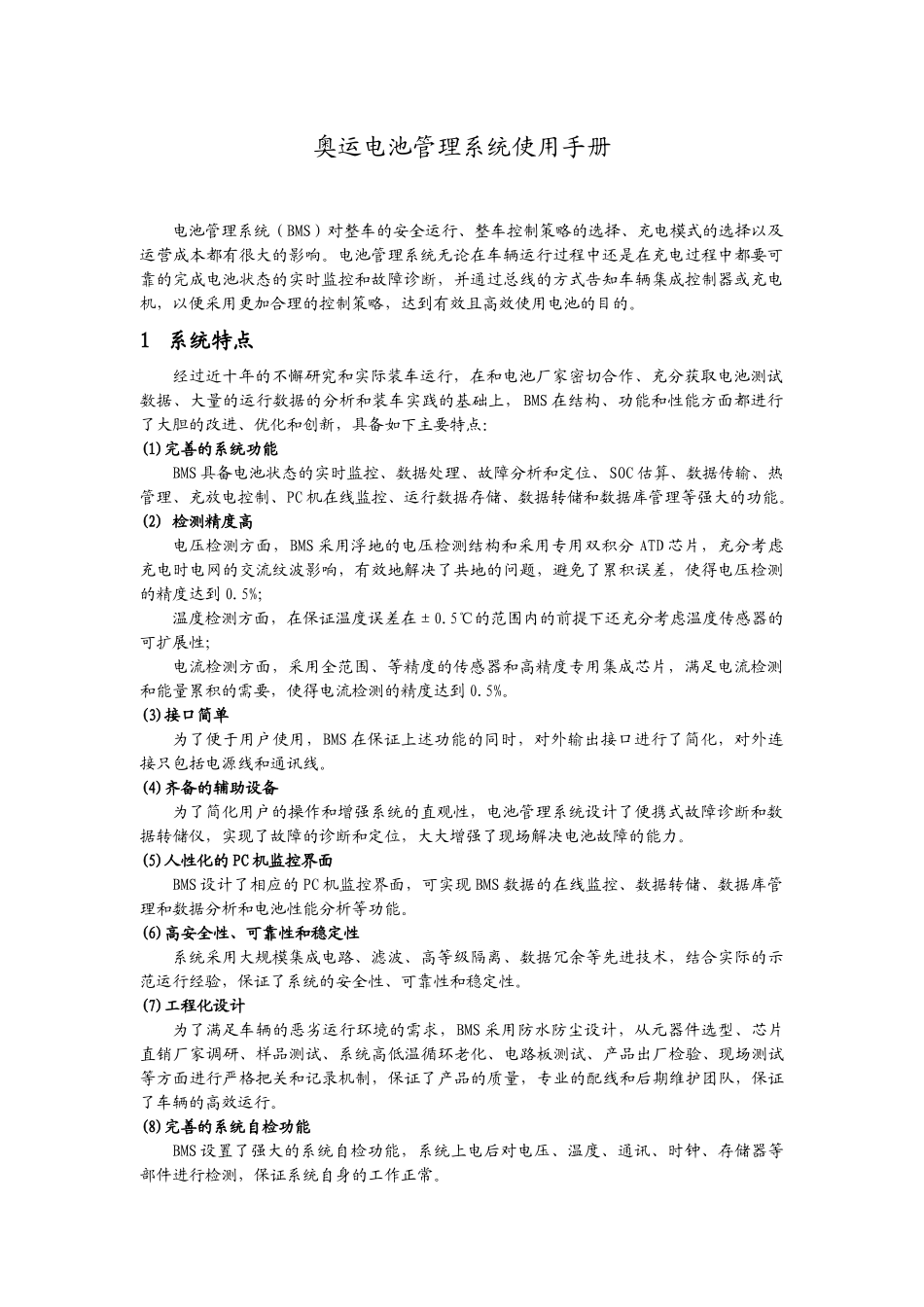

奥运电池管理系统使用手册V2_第1页
1/23

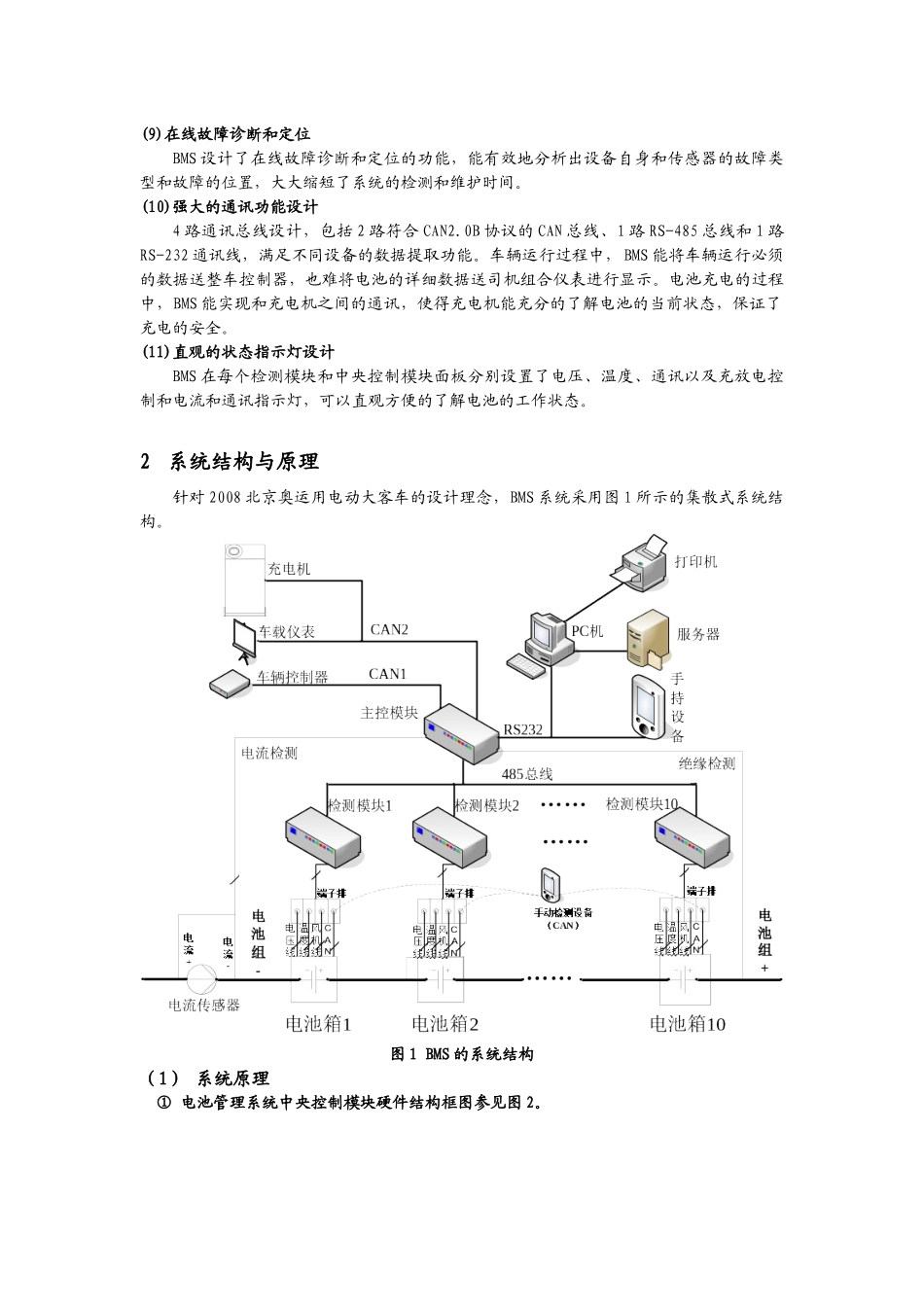

奥运电池管理系统使用手册V2_第2页
2/23

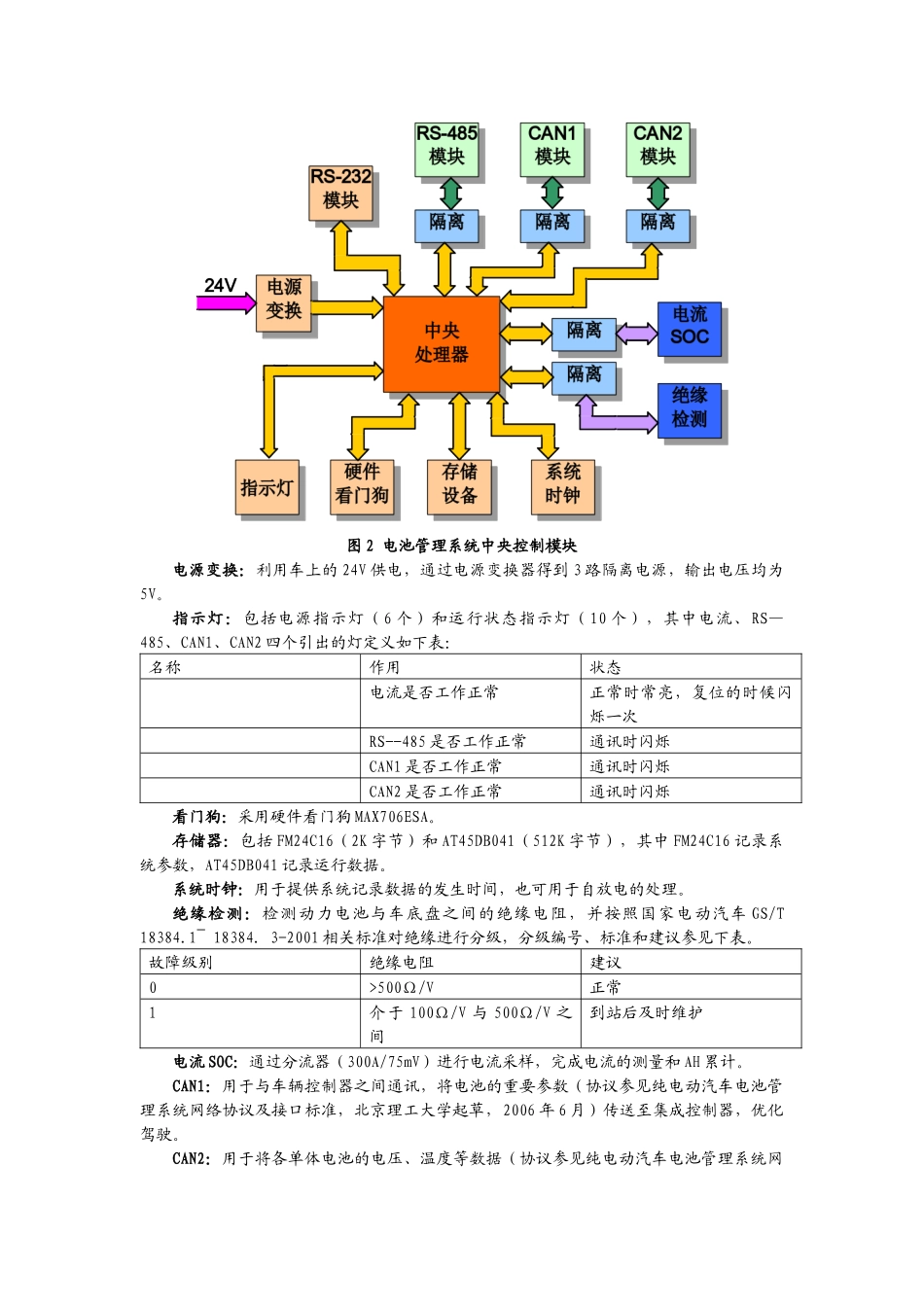

奥运电池管理系统使用手册V2_第3页
3/23
奥运电池管理系统使用手册电池管理系统(BMS)对整车的安全运行、整车控制策略的选择、充电模式的选择以及运营成本都有很大的影响。电池管理系统无论在车辆运行过程中还是在充电过程中都要可靠的完成电池状态的实时监控和故障诊断,并通过总线的方式告知车辆集成控制器或充电机,以便采用更加合理的控制策略,达到有效且高效使用电池的目的。1系统特点经过近十年的不懈研究和实际装车运行,在和电池厂家密切合作、充分获取电池测试数据、大量的运行数据的分析和装车实践的基础上,BMS在结构、功能和性能方面都进行了大胆的改进、优化和创新,具备如下主要特点:(1)完善的系统功能BMS具备电池状态的实时监控、数据处理、故障分析和定位、SOC估算、数据传输、热管理、充放电控制、PC机在线监控、运行数据存储、数据转储和数据库管理等强大的功能。(2)检测精度高电压检测方面,BMS采用浮地的电压检测结构和采用专用双积分ATD芯片,充分考虑充电时电网的交流纹波影响,有效地解决了共地的问题,避免了累积误差,使得电压检测的精度达到0.5%;温度检测方面,在保证温度误差在±0.5℃的范围内的前提下还充分考虑温度传感器的可扩展性;电流检测方面,采用全范围、等精度的传感器和高精度专用集成芯片,满足电流检测和能量累积的需要,使得电流检测的精度达到0.5%。(3)接口简单为了便于用户使用,BMS在保证上述功能的同时,对外输出接口进行了简化,对外连接只包括电源线和通讯线。(4)齐备的辅助设备为了简化用户的操作和增强系统的直观性,电池管理系统设计了便携式故障诊断和数据转储仪,实现了故障的诊断和定位,大大增强了现场解决电池故障的能力。(5)人性化的PC机监控界面BMS设计了相应的PC机监控界面,可实现BMS数据的在线监控、数据转储、数据库管理和数据分析和电池性能分析等功能。(6)高安全性、可靠性和稳定性系统采用大规模集成电路、滤波、高等级隔离、数据冗余等先进技术,结合实际的示范运行经验,保证了系统的安全性、可靠性和稳定性。(7)工程化设计为了满足车辆的恶劣运行环境的需求,BMS采用防水防尘设计,从元器件选型、芯片直销厂家调研、样品测试、系统高低温循环老化、电路板测试、产品出厂检验、现场测试等方面进行严格把关和记录机制,保证了产品的质量,专业的配线和后期维护团队,保证了车辆的高效运行。(8)完善的系统自检功能BMS设置了强大的系统自检功能,系统上电后对电压、温度、通讯、时钟、存储器等部件进行检测,保证系统自身的工作正常。(9)在线故障诊断和定位BMS设计了在线故障诊断和定位的功能,能有效地分析出设备自身和传感器的故障类型和故障的位置,大大缩短了系统的检测和维护时间。(10)强大的通讯功能设计4路通讯总线设计,包括2路符合CAN2.0B协议的CAN总线、1路RS-485总线和1路RS-232通讯线,满足不同设备的数据提取功能。车辆运行过程中,BMS能将车辆运行必须的数据送整车控制器,也难将电池的详细数据送司机组合仪表进行显示。电池充电的过程中,BMS能实现和充电机之间的通讯,使得充电机能充分的了解电池的当前状态,保证了充电的安全。(11)直观的状态指示灯设计BMS在每个检测模块和中央控制模块面板分别设置了电压、温度、通讯以及充放电控制和电流和通讯指示灯,可以直观方便的了解电池的工作状态。2系统结构与原理针对2008北京奥运用电动大客车的设计理念,BMS系统采用图1所示的集散式系统结构。图1BMS的系统结构(1)系统原理①电池管理系统中央控制模块硬件结构框图参见图2。图2电池管理系统中央控制模块电源变换:利用车上的24V供电,通过电源变换器得到3路隔离电源,输出电压均为5V。指示灯:包括电源指示灯(6个)和运行状态指示灯(10个),其中电流、RS—485、CAN1、CAN2四个引出的灯定义如下表:名称作用状态电流是否工作正常正常时常亮,复位的时候闪烁一次RS--485是否工作正常通讯时闪烁CAN1是否工作正常通讯时闪烁CAN2是否工作正常通讯时闪烁看门狗:采用硬件看门狗MAX706ESA。存储器:包括FM24C16(2K字节)和AT45DB041(512K字节),其中FM24C16记录系统参数,AT45DB041记录运行数据。系统时钟:用于提供系统记录数据的发生...
