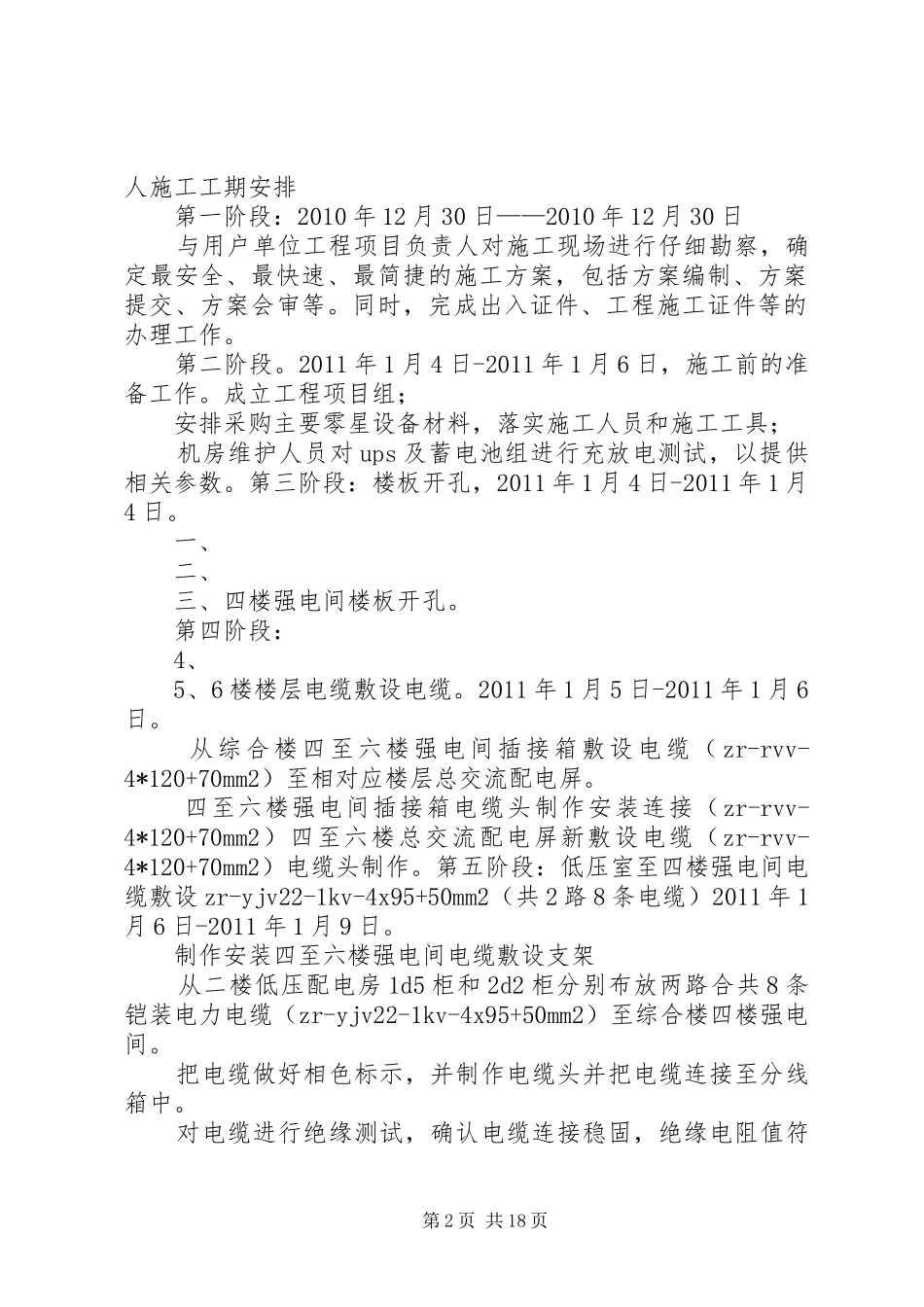

割接方案20XX年15建设单位:中国移动通信集团广东有限公司江门分公司施工单位:广东雅景工程有限公司现场配合单位:中国移动通信集团广东有限公司江门分公司工程内容:为了提高综合楼机房供电的可靠性,恢复楼层供电母线的互为备份的功能,解决四至十楼机房通信设备的扩容问题,以及方便对机楼供电母线的检修,本工程将在低压室内新建2台1000a断路器,敷设从低压室至综合楼四楼强电间的铠装电力电缆,安装从四楼至十楼密集型封闭插接式母线槽,并在四楼至十楼强电间安装插接式分线箱和楼层防雷器,重新敷设四至六楼从新装母线插接箱至楼层通信电源交流总配电屏的a、b路电缆。从低压室二楼配电房现有1X、2X路市电低压配电系统中,分别拆除1d5和2d2的3个备用的100a断路器,并在该两柜分别安装2个1000a/3p断路器,新装的断路器上桩每相采用2条zr-yjv-1kv-1*240mm2电力电缆连接至柜顶的主配电母排,共需要zr-yjv-1kv-1*240mm2电缆18米。从二楼低压配电房1d5和2d2新装的2个1000a/3p断路器分别布放两路合共8条zr-yjv22-1kv-4x95+50mm2铠装电力电缆,至综合楼四楼强电间。低压配电房至综合楼一楼强电间的室外电缆沟需开挖及敷土。在四楼强电间通过母线始端箱接入新敷设的铠装电力电缆。在综合楼四至六楼机房总交流配电屏原有的旧电缆拆除。新安装接入zr-rvv-4*120+70mm2两路市电供电,四至六楼机房动力电源由新建的a、b两路市电实现互为备份供电。施工现场的组织措施:施工项目负责人:蓝雄13926468822施工质安主任:蓝雄施工现场负责人员:黄华柏13560326931,白明13826420818施工人员:邓桂耐等15第1页共18页人施工工期安排第一阶段:2010年12月30日——2010年12月30日与用户单位工程项目负责人对施工现场进行仔细勘察,确定最安全、最快速、最简捷的施工方案,包括方案编制、方案提交、方案会审等。同时,完成出入证件、工程施工证件等的办理工作。第二阶段。2011年1月4日-2011年1月6日,施工前的准备工作。成立工程项目组;安排采购主要零星设备材料,落实施工人员和施工工具;机房维护人员对ups及蓄电池组进行充放电测试,以提供相关参数。第三阶段:楼板开孔,2011年1月4日-2011年1月4日。一、二、三、四楼强电间楼板开孔。第四阶段:4、5、6楼楼层电缆敷设电缆。2011年1月5日-2011年1月6日。从综合楼四至六楼强电间插接箱敷设电缆(zr-rvv-4*120+70mm2)至相对应楼层总交流配电屏。四至六楼强电间插接箱电缆头制作安装连接(zr-rvv-4*120+70mm2)四至六楼总交流配电屏新敷设电缆(zr-rvv-4*120+70mm2)电缆头制作。第五阶段:低压室至四楼强电间电缆敷设zr-yjv22-1kv-4x95+50mm2(共2路8条电缆)2011年1月6日-2011年1月9日。制作安装四至六楼强电间电缆敷设支架从二楼低压配电房1d5柜和2d2柜分别布放两路合共8条铠装电力电缆(zr-yjv22-1kv-4x95+50mm2)至综合楼四楼强电间。把电缆做好相色标示,并制作电缆头并把电缆连接至分线箱中。对电缆进行绝缘测试,确认电缆连接稳固,绝缘电阻值符第2页共18页合标准值,无短路现象;第六阶段:对1X变系统进行停电,整改1d5负荷柜,2011年1月10日晚,施工人员及项目人员到场,并做好施工前的准备工作,包括安全防护、应急措施、柴油发电机保障工作等;由施工负责人向施工员重申施工步骤及安全制度,以确保施工过程中生产用电及人生安全,同时对机房设备、办公场所进行工作状态确认;把1X变通信用电设备供电转由2变进行供电,确保供电正常后,准备开始停1X变市电电源;由项目现场负责人通知二楼低压配电房低压配电系统一进行断电,即:分断联络开关、分闸1X变市电输入开关。此时,整个1X配电系统全部断电。监控室及电源维护单位对所负责设备进行实时监测,如需立即恢复供电的,需及时报项目负责人员,以作临时供电安排;对1X变系统进行验电,确认不带电后,进行开关整改工作,将系统一中1d5负荷柜的3个备用抽屉回路拆除,包括抽屉本体及其相关进出线连接线和安装底板等;安装新增的框架断路器的支撑底板和屏前面板,将新购的框架断路器和相关附件及连接线,安装到原有的1d5负荷柜柜体中;拆除50*5铜排,该铜排为3个备用开关及水泵回路开关的...
