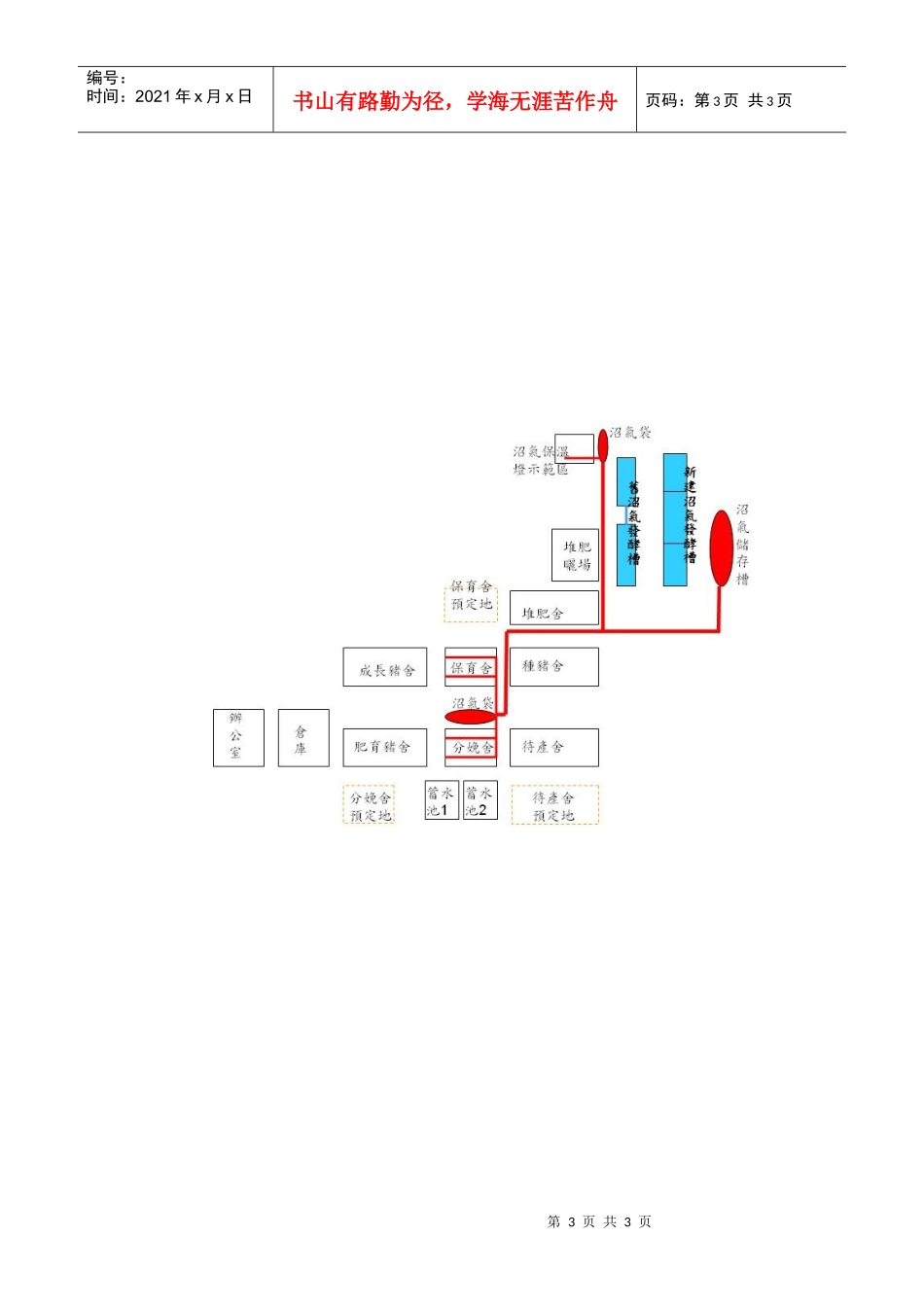

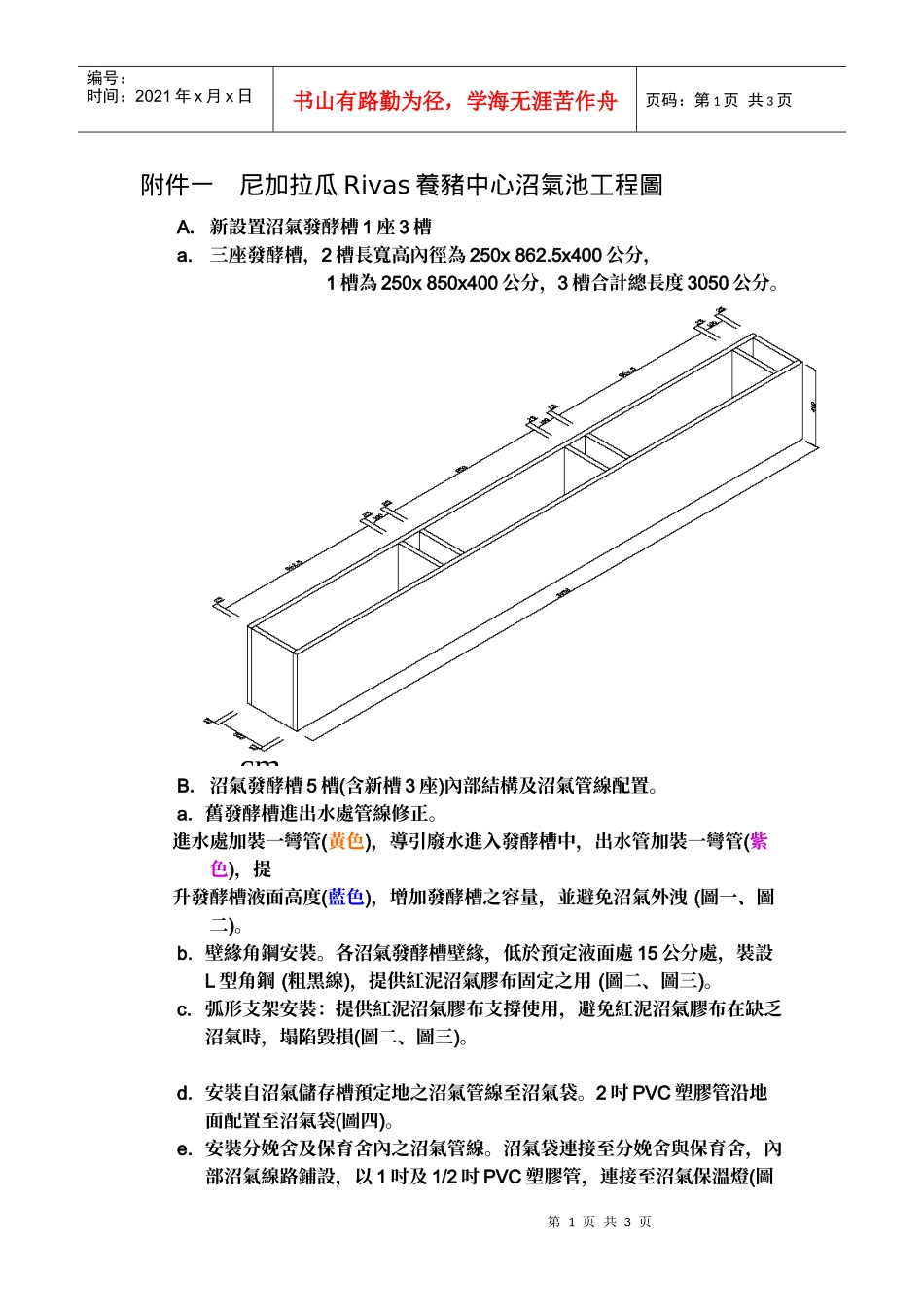

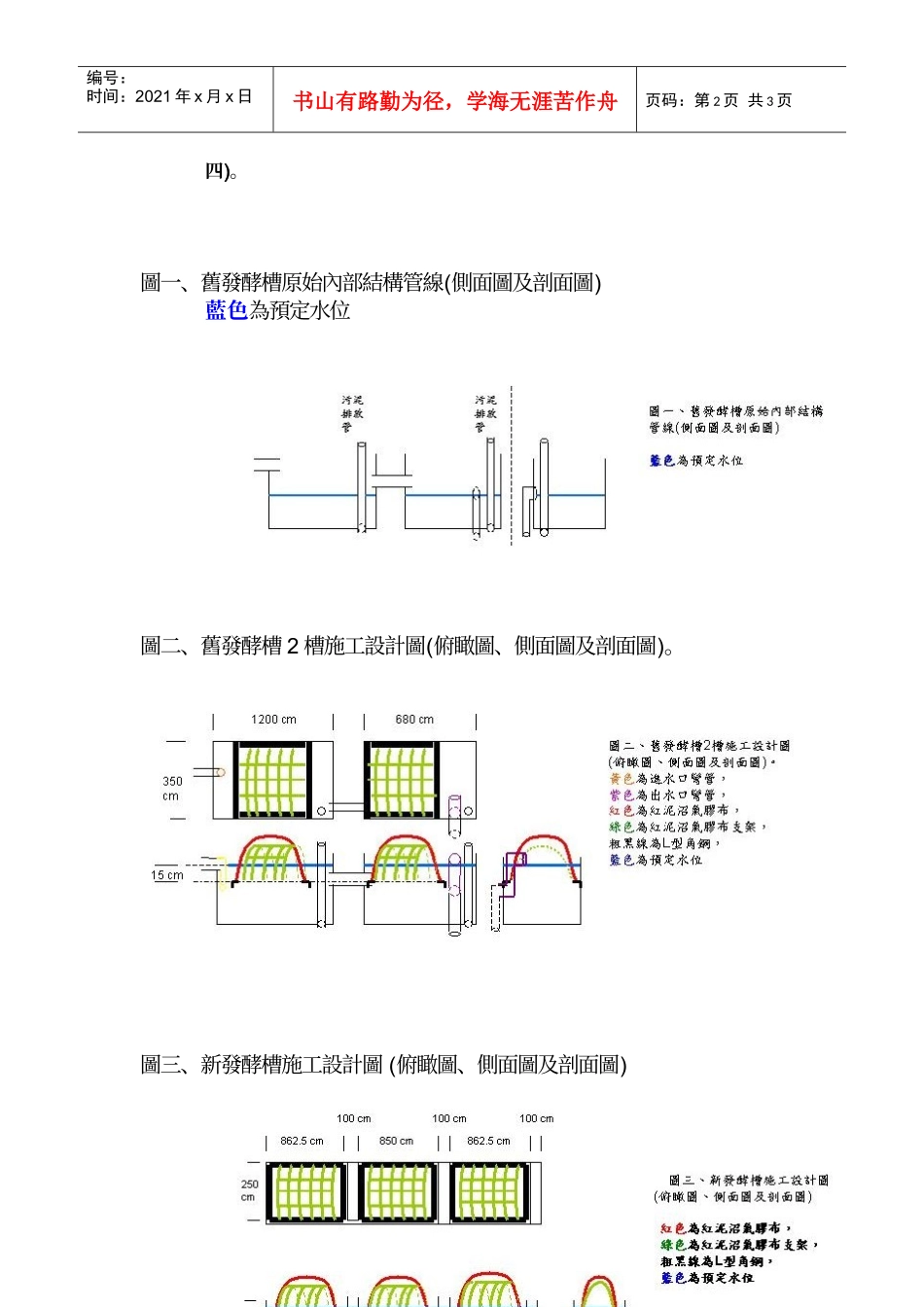

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页附件一尼加拉瓜Rivas養豬中心沼氣池工程圖A．新設置沼氣發酵槽1座3槽a.三座發酵槽，2槽長寬高內徑為250x862.5x400公分，1槽為250x850x400公分，3槽合計總長度3050公分。B．沼氣發酵槽5槽(含新槽3座)內部結構及沼氣管線配置。a.舊發酵槽進出水處管線修正。進水處加裝一彎管(黃色)，導引廢水進入發酵槽中，出水管加裝一彎管(紫色)，提升發酵槽液面高度(藍色)，增加發酵槽之容量，並避免沼氣外洩(圖一、圖二)。b.壁緣角鋼安裝。各沼氣發酵槽壁緣，低於預定液面處15公分處，裝設L型角鋼(粗黑線)，提供紅泥沼氣膠布固定之用(圖二、圖三)。c.弧形支架安裝：提供紅泥沼氣膠布支撐使用，避免紅泥沼氣膠布在缺乏沼氣時，塌陷毀損(圖二、圖三)。d.安裝自沼氣儲存槽預定地之沼氣管線至沼氣袋。2吋PVC塑膠管沿地面配置至沼氣袋(圖四)。e.安裝分娩舍及保育舍內之沼氣管線。沼氣袋連接至分娩舍與保育舍，內部沼氣線路鋪設，以1吋及1/2吋PVC塑膠管，連接至沼氣保溫燈(圖862.5cm862.5cm850cm250cm400cm第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页四)。圖一、舊發酵槽原始內部結構管線(側面圖及剖面圖)藍色為預定水位圖二、舊發酵槽2槽施工設計圖(俯瞰圖、側面圖及剖面圖)。圖三、新發酵槽施工設計圖(俯瞰圖、側面圖及剖面圖)第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页
