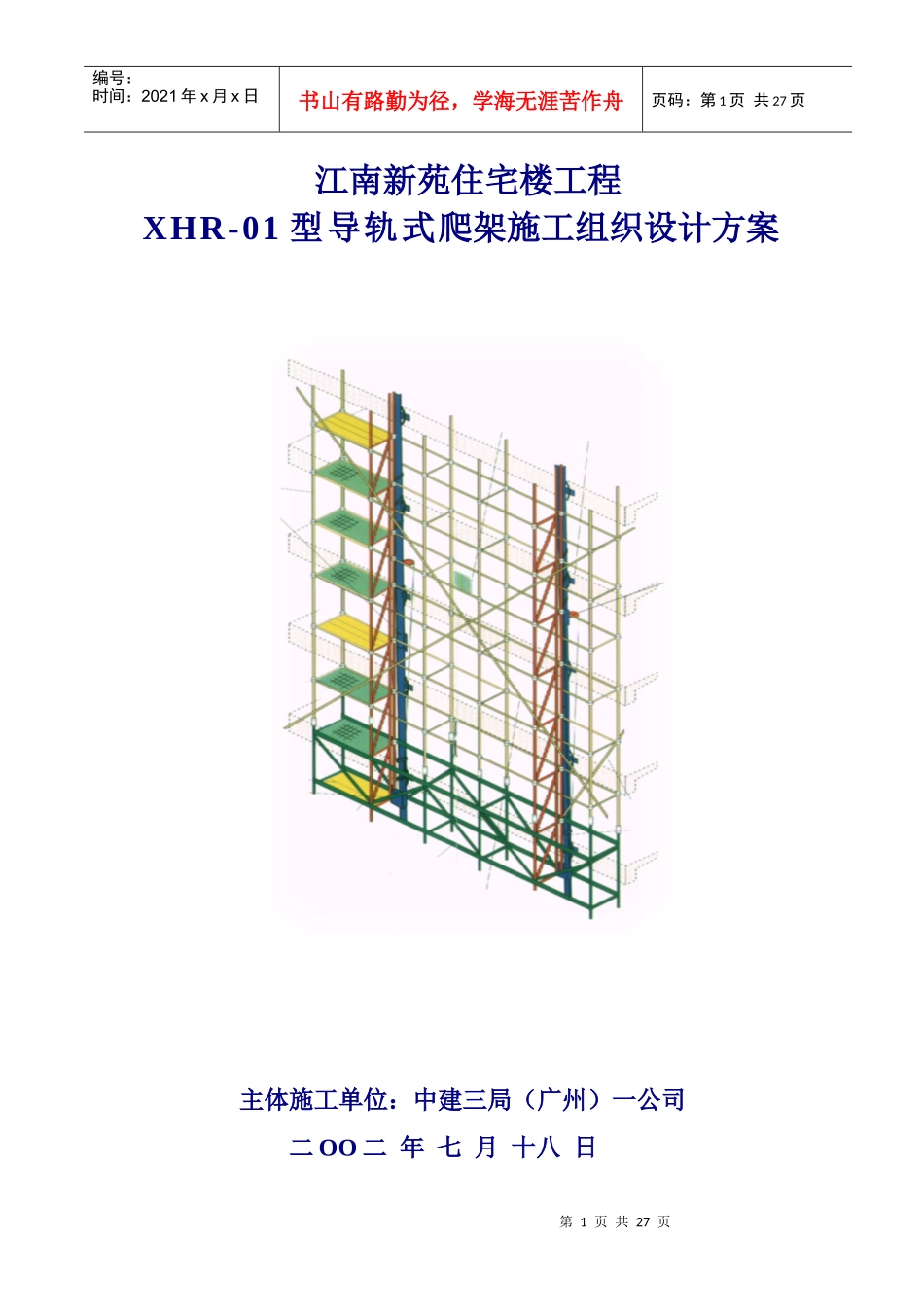

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页江南新苑住宅楼工程XHR-01型导轨式爬架施工组织设计方案主体施工单位：中建三局（广州）一公司二OO二年七月十八日第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页江南新苑住宅楼工程XHR-01型导轨式爬架施工组织设计方案编制：刘勇复核:王冠华审批：何卫东二OO二年七月十八日第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页目录一．编制依据二．工程概况及导轨式爬架简介三．施工组织策划（一）技术准备（二）施工组织领导机构（三）施工队伍配备（四）材料机具计划及要求四．方案设计（一）导轨式爬架搭设方案（二）爬架防护方案（三）电梯处及屋面满架防护、卸荷要求（四）料台搭设方案（五）爬架人行梯步方案五．施工方法（一）施工工艺流程图（二）预埋件设置（三）操作平台搭设（四）爬架搭设与安装（五）施工进度及与相关工序配合六．质量保证措施七．安全保证措施（一）安全保证体系（二）安全防护措施（三）防火消防措施（四）防雷雨台风措施八．管理制度（一）安全检查制度（二）维护保养制度（三）爬架使用管理制度（四）爬架升降检查记录表九．管理人员和施工人员计划表十．材料计划（一）爬架和动力系统材料计划（二）支架和防护用品材料计划十一相关文件及附图第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页施工组织设计方案一．编制依据1.江南新苑D1\D2\D3栋住宅楼工程标准层结构图；立面图2．《XHR—01导轨式爬架操作规程》3．《XHR—01导轨式爬架计算书》4．《高层建筑施工手册》二．工程概况及导轨式爬架简介（一）工程概况江南新苑D1、D2、D3栋住宅楼工程外形结构完全一样，塔楼总高度D1、D2为108。00米，D3为93。30米.D1、D2栋+0.00以上由一层裙楼、一层转换层和31个标准层组成,D3为29个标准层；标准层层高均为3.00米。本工程标准层部分结构外形沿高度方向比较统一，适合爬架防护；为了更好地保证本工程施工进度、施工安全和现场文明，为企业创造良好的经济效益，采用北京星河人施工技术有限公司生产的XHR-01型导轨式爬架作为三栋塔楼标准层部分的外防护架，满足结构主体施工防护和外墙装修施工需要，结构裙楼和转换层作为爬架平台采用满架搭设。另外，屋第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页面机房水箱和装饰框架由满架完成防护任务.（二）XHR—01型导轨式爬架简介XHR—01型导轨式爬架是一种用于高层建筑外脚手架施工的成套施工设备。它改变了传统外脚手架搭设到顶的施工习惯，仅用3-5层脚手架，利用爬升机构实现整体或分片升降。它由爬升机构、动力控制系统、安全承力系统、安全防坠装置、荷载预警系统、竖向主框架、水平支撑框架及架体组成。目前，XHR—01型导轨式爬架在国内、外处于技术领先地位，该产品九六年被列为建设部重点产品项目，并于1999年通过了建设部组织的爬架产品认证，完全满足《建筑施工安全检查评分标准》（JGJ69-99）的有关要求。其产品主要系统说明如下：1底部承力桁架系统底部承力桁架又称水平支承桁架，是爬架架体底部的承力框架，水平框架的长度按模数排布，节点连接采用焊接节点板，螺栓连接。上下弦杆和斜腹杆采用6.3号槽钢，立杆及短横杆采用Ф48×3.5钢管，螺栓采用M20规格，水平支承架两边与提升点处的竖向主框架连接，上部与支架体系钢管架（Ф48×3.5）连接。2竖向主框架竖向主框架为爬升机位处对应的内外排立杆和廊道斜杆采用定形焊接而成，内排立杆采用中心间距为0.14m的双立杆，内外排中心距为0.90m，每个机位处由二至四榀主框架单元节用套筒方式，采第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页用螺栓连接。可根据具体需要沿架体高度方向全高设置或部分设置。3支架体系支架体系采用普通钢管架搭设。外排满设剪刀撑，内排剪刀撑搭设至上导轮组位置，每步架于外排1...
