实训六、网络诊断工具chariot使用VIP免费

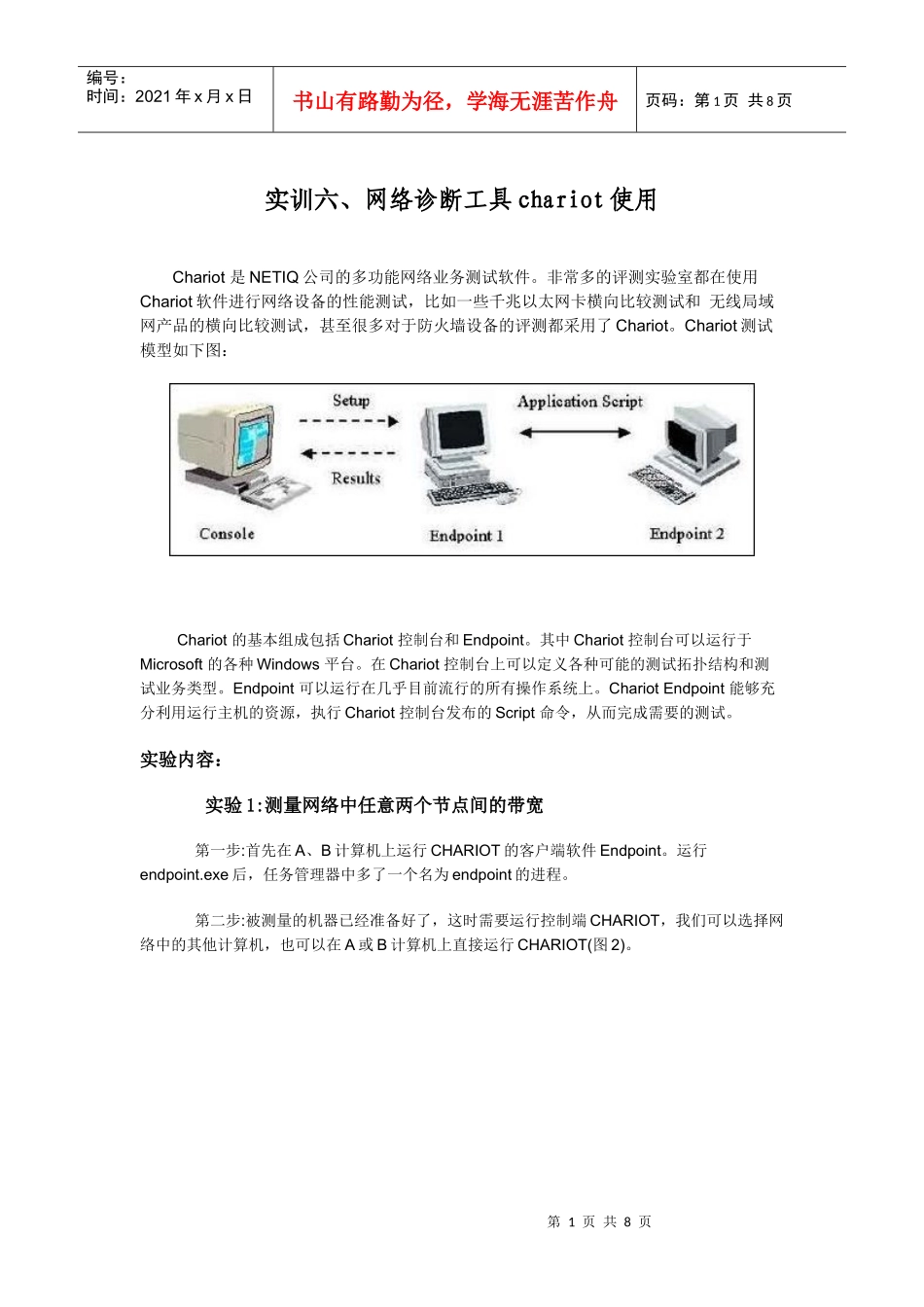

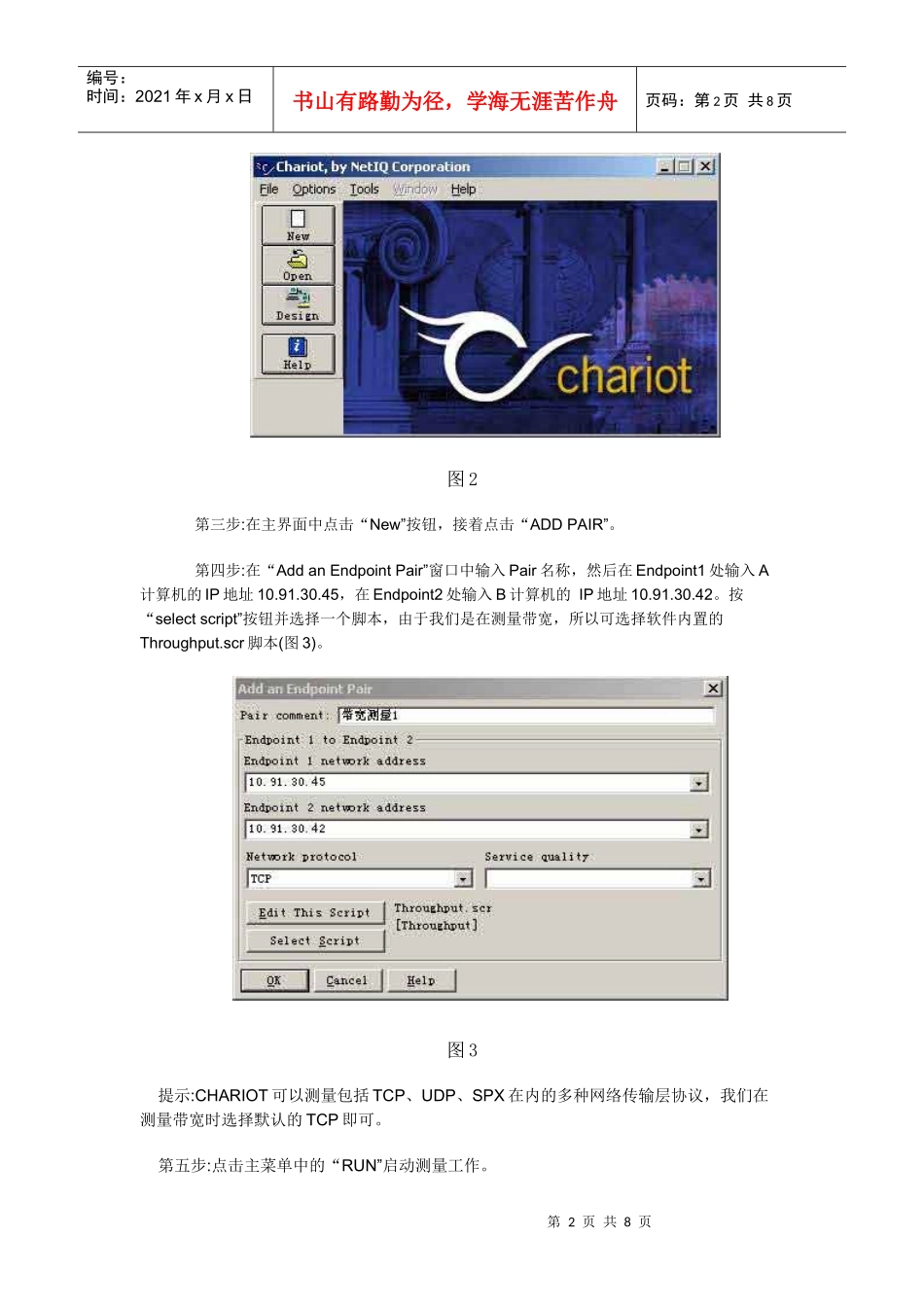

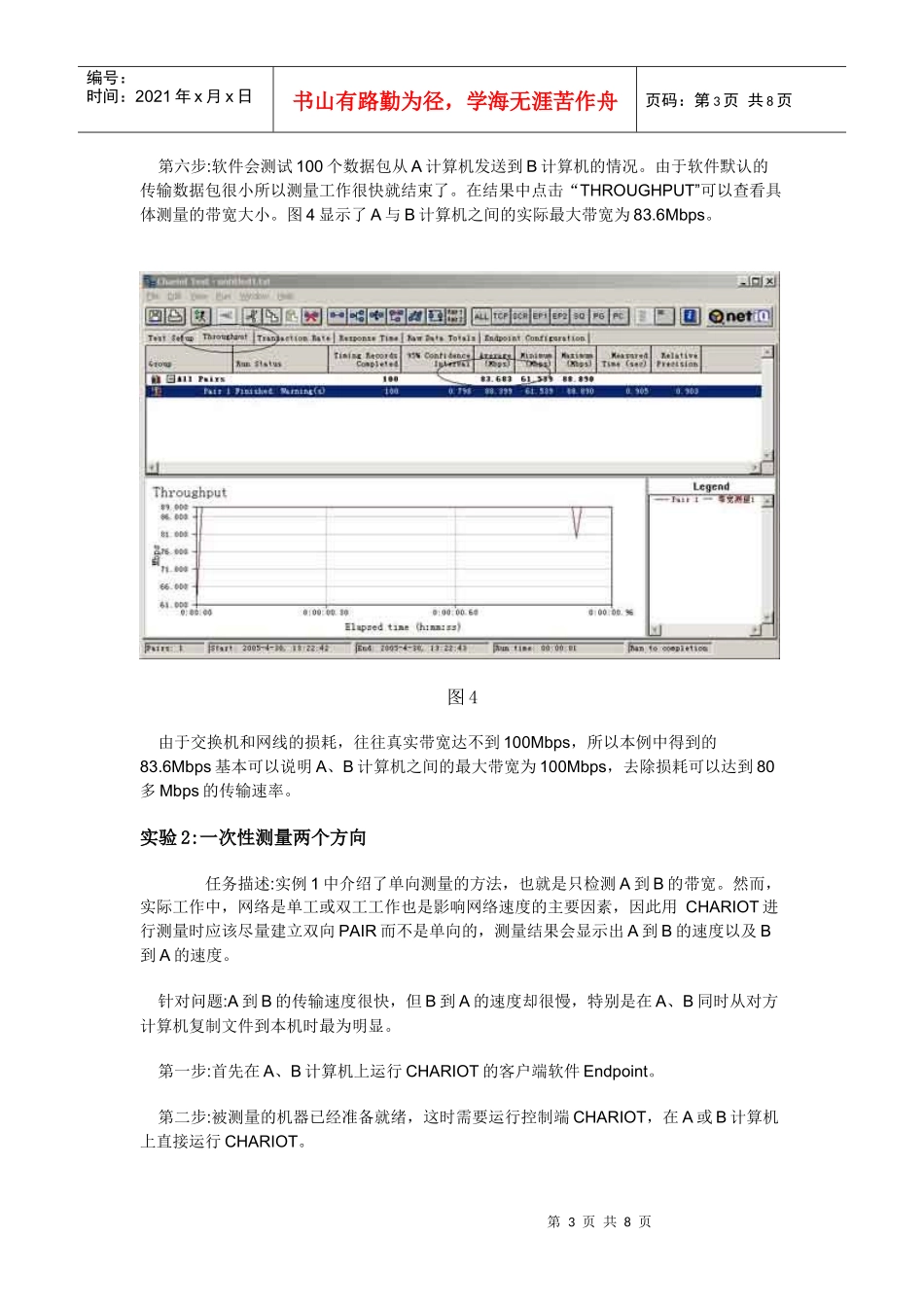

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页实训六、网络诊断工具chariot使用Chariot是NETIQ公司的多功能网络业务测试软件。非常多的评测实验室都在使用Chariot软件进行网络设备的性能测试，比如一些千兆以太网卡横向比较测试和无线局域网产品的横向比较测试，甚至很多对于防火墙设备的评测都采用了Chariot。Chariot测试模型如下图：Chariot的基本组成包括Chariot控制台和Endpoint。其中Chariot控制台可以运行于Microsoft的各种Windows平台。在Chariot控制台上可以定义各种可能的测试拓扑结构和测试业务类型。Endpoint可以运行在几乎目前流行的所有操作系统上。ChariotEndpoint能够充分利用运行主机的资源，执行Chariot控制台发布的Script命令，从而完成需要的测试。实验内容：实验1:测量网络中任意两个节点间的带宽第一步:首先在A、B计算机上运行CHARIOT的客户端软件Endpoint。运行endpoint.exe后，任务管理器中多了一个名为endpoint的进程。第二步:被测量的机器已经准备好了，这时需要运行控制端CHARIOT，我们可以选择网络中的其他计算机，也可以在A或B计算机上直接运行CHARIOT(图2)。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页图2第三步:在主界面中点击“New”按钮，接着点击“ADDPAIR”。第四步:在“AddanEndpointPair”窗口中输入Pair名称，然后在Endpoint1处输入A计算机的IP地址10.91.30.45，在Endpoint2处输入B计算机的IP地址10.91.30.42。按“selectscript”按钮并选择一个脚本，由于我们是在测量带宽，所以可选择软件内置的Throughput.scr脚本(图3)。图3提示:CHARIOT可以测量包括TCP、UDP、SPX在内的多种网络传输层协议，我们在测量带宽时选择默认的TCP即可。第五步:点击主菜单中的“RUN”启动测量工作。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页第六步:软件会测试100个数据包从A计算机发送到B计算机的情况。由于软件默认的传输数据包很小所以测量工作很快就结束了。在结果中点击“THROUGHPUT”可以查看具体测量的带宽大小。图4显示了A与B计算机之间的实际最大带宽为83.6Mbps。图4由于交换机和网线的损耗，往往真实带宽达不到100Mbps，所以本例中得到的83.6Mbps基本可以说明A、B计算机之间的最大带宽为100Mbps，去除损耗可以达到80多Mbps的传输速率。实验2:一次性测量两个方向任务描述:实例1中介绍了单向测量的方法，也就是只检测A到B的带宽。然而，实际工作中，网络是单工或双工工作也是影响网络速度的主要因素，因此用CHARIOT进行测量时应该尽量建立双向PAIR而不是单向的，测量结果会显示出A到B的速度以及B到A的速度。针对问题:A到B的传输速度很快，但B到A的速度却很慢，特别是在A、B同时从对方计算机复制文件到本机时最为明显。第一步:首先在A、B计算机上运行CHARIOT的客户端软件Endpoint。第二步:被测量的机器已经准备就绪，这时需要运行控制端CHARIOT，在A或B计算机上直接运行CHARIOT。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页提示:为保证测量成功，需要在A计算机和B计算机上关闭防火墙。第三步:在主界面中点击“New”按钮，接着点击“ADDPAIR”。第四步:在“AddanEndpointPair”窗口中输入Pair名称，然后在Endpoint1处输入A计算机的IP地址10.91.30.45，在Endpoint2处输入B计算机的IP地址10.91.30.42。按“selectscript”按钮并选择一个脚本，由于是测量带宽所以选择软件内置的Throughput.scr脚本。第五步:现在，我们建立了从A到B的单向测量。由于要求测量网络双向吞吐量，所以还要添加一个从B到A的单向测量，这样结果显示的就是双向数据了。方法与第四步相同，在Endpoint1处输入B计算机的IP地址10.91.30.42，在Endpoint2处输入A计算机的IP地址10.91.30.45，同样选择Throughput.scr脚本。第六步:现在，两对PAIR已经建立起来了(图5)，点击主菜单中的“RUN”启动测量工作。图5第七步:软件会将100个数据包从A计算机发送到B计算机，还会测量100个数据包从B发送到A...
