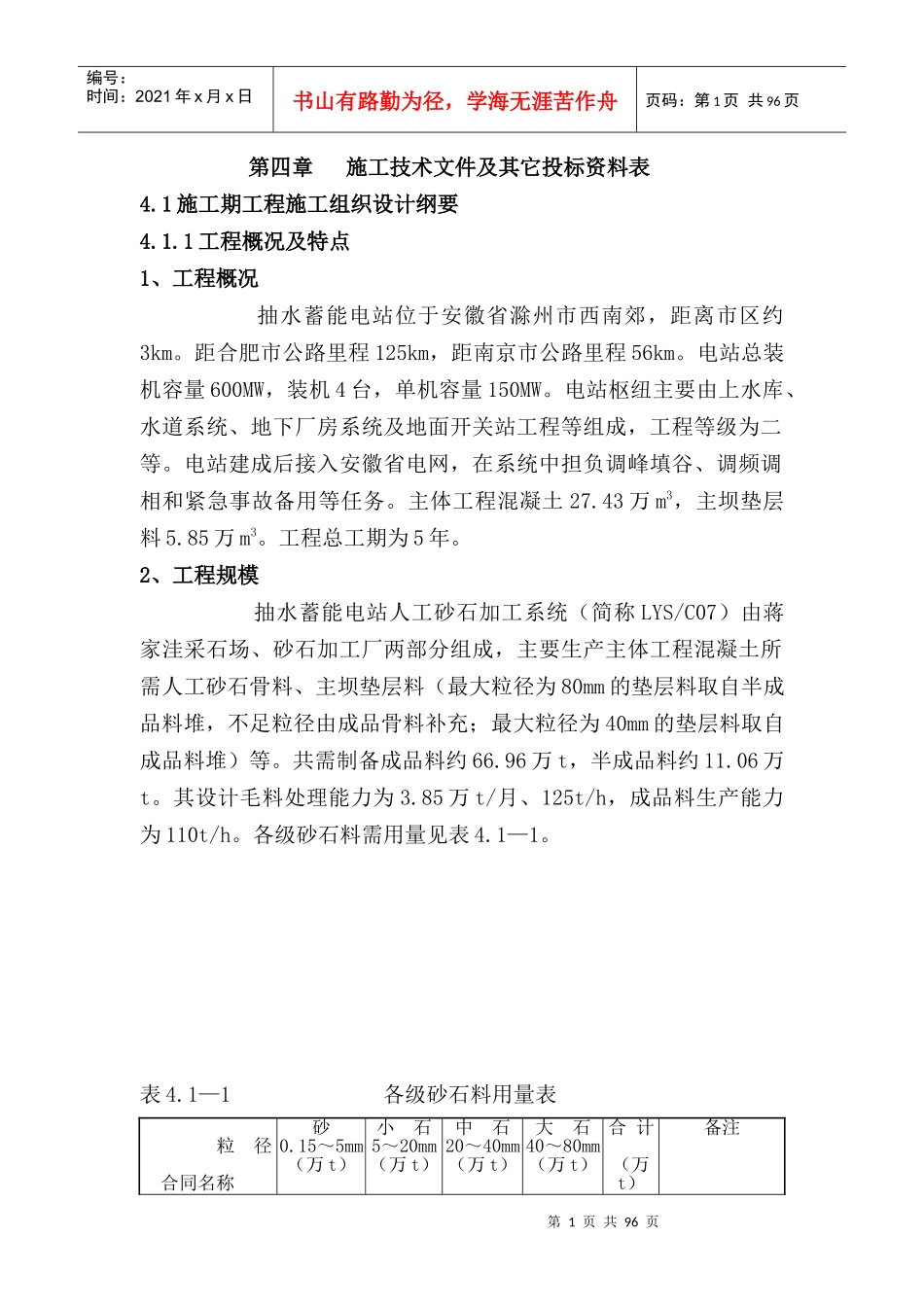

第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共96页第四章施工技术文件及其它投标资料表4.1施工期工程施工组织设计纲要4.1.1工程概况及特点1、工程概况抽水蓄能电站位于安徽省滁州市西南郊，距离市区约3km。距合肥市公路里程125km，距南京市公路里程56km。电站总装机容量600MW，装机4台，单机容量150MW。电站枢纽主要由上水库、水道系统、地下厂房系统及地面开关站工程等组成，工程等级为二等。电站建成后接入安徽省电网，在系统中担负调峰填谷、调频调相和紧急事故备用等任务。主体工程混凝土27.43万m3，主坝垫层料5.85万m3。工程总工期为5年。2、工程规模抽水蓄能电站人工砂石加工系统（简称LYS/C07）由蒋家洼采石场、砂石加工厂两部分组成，主要生产主体工程混凝土所需人工砂石骨料、主坝垫层料（最大粒径为80mm的垫层料取自半成品料堆，不足粒径由成品骨料补充；最大粒径为40mm的垫层料取自成品料堆）等。共需制备成品料约66.96万t，半成品料约11.06万t。其设计毛料处理能力为3.85万t/月、125t/h，成品料生产能力为110t/h。各级砂石料需用量见表4.1—1。表4.1—1各级砂石料用量表粒径合同名称砂0.15～5mm（万t）小石5～20mm（万t）中石20～40mm（万t）大石40～80mm（万t）合计（万t）备注第2页共96页第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共96页上水库和出口明渠土建工程12.497.887.141.6129.12成品料11.06半成品料水道系统和地下厂房系统土建工程13.9911.379.020.4434.82成品料机电设备安装工程0.980.740.740.563.02成品料砂石骨料及主坝垫层料由块状灰岩轧制而成，毛料均取自蒋家洼采石场，总需量约30～35万m3（自然方）。蒋家洼采石场位于蒋家洼西北侧山梁，地形较缓，基岩裸露，根部山坳高程50m，山顶高程110m。砂石加工厂由粗碎、中碎预筛、筛洗、细碎、制砂、污水处理车间及半成品料仓与成品料仓组成，布置在黄草洼西区深沟内及深沟左侧坡地上，高程为50m～100m，占地面积4.5万m2。3、合同范围砂石加工系统工程的全部施工详图设计、蒋家洼采石场开采与毛料运输、所有土建施工及机电设备采购、运输、安装、调试，生产运行管理，按时按质按量供应合格的人工砂石骨料及主坝垫层料。在生产运行过程中，所有设备的大修、经常性维修及替换设备等费用。4、水文气象和工程地质（1）水文气象条件工程所在地区多年平均降水量1043.9mm。降水量年内分布不均，汛期5～9月降水量680.7mm，占全年降水量的65.2%；枯水期11～2月降水量158.1mm，占全年降水量的15.1%。降水量年际变化也较大，最大年降水量1652.7mm（1990年），最小年降水量为528.9mm（1994年）。本地区多年平均气温为15.3℃，极端最高气温41.2℃（1959年第3页共96页第2页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共96页8月23日），极端最低气温－23.8℃（1955年1月6日），月平均最高气温32.0℃（8月），月平均最低气温－1.7℃（1月）。（2）工程地质、水文地质条件1）蒋家洼采石场蒋家洼采石场位于蒋家洼西北侧山梁，场地类型为Ⅰ类。该采石场基岩裸露，岩性为寒武系车水桶组中段（∈3C2）厚层块状灰岩及上段（∈3C3）厚层～中厚层宽条带状灰岩。山体表面0.3~0.5m为弱风化，其下为微新岩体，断层面附近风化略深。该采石场地质构造不发育，山梁中部有①号向斜穿过，西南侧发育断层F19（产状：NW∠320°NE∠40°，宽1～3m，为断层角砾岩和全强风化的闪长岩脉）、F20（产状：NW∠280°NE∠55°，宽1～5m，为角砾岩和受过挤压错动的全强风化的闪长岩脉），局部可见溶洞（主要充填碎石土）发育。混凝土骨料采用寒武系车水桶组中段（∈3C2）厚层块状灰岩，其各项物理力学性质指标见表4.1－2。表4.1－2蒋家洼采石场岩样物理力学性质指标汇总表岩石名称比重容重饱和容重自然吸水率饱和吸水率抗压强度（MPa）软化系数－kN/m3kN/m3%%干燥状态饱和状态－厚层灰岩（5组）2.76～2.7427.1～26.827.2～26.90.27～0.080.35～0.18168.4～67.6154.1～59.60.91～0.522.7527.027.00.170.24124.886.00.68经试验结果表明，该采石场作...
