安装施工组织设计(DOC55页)VIP免费

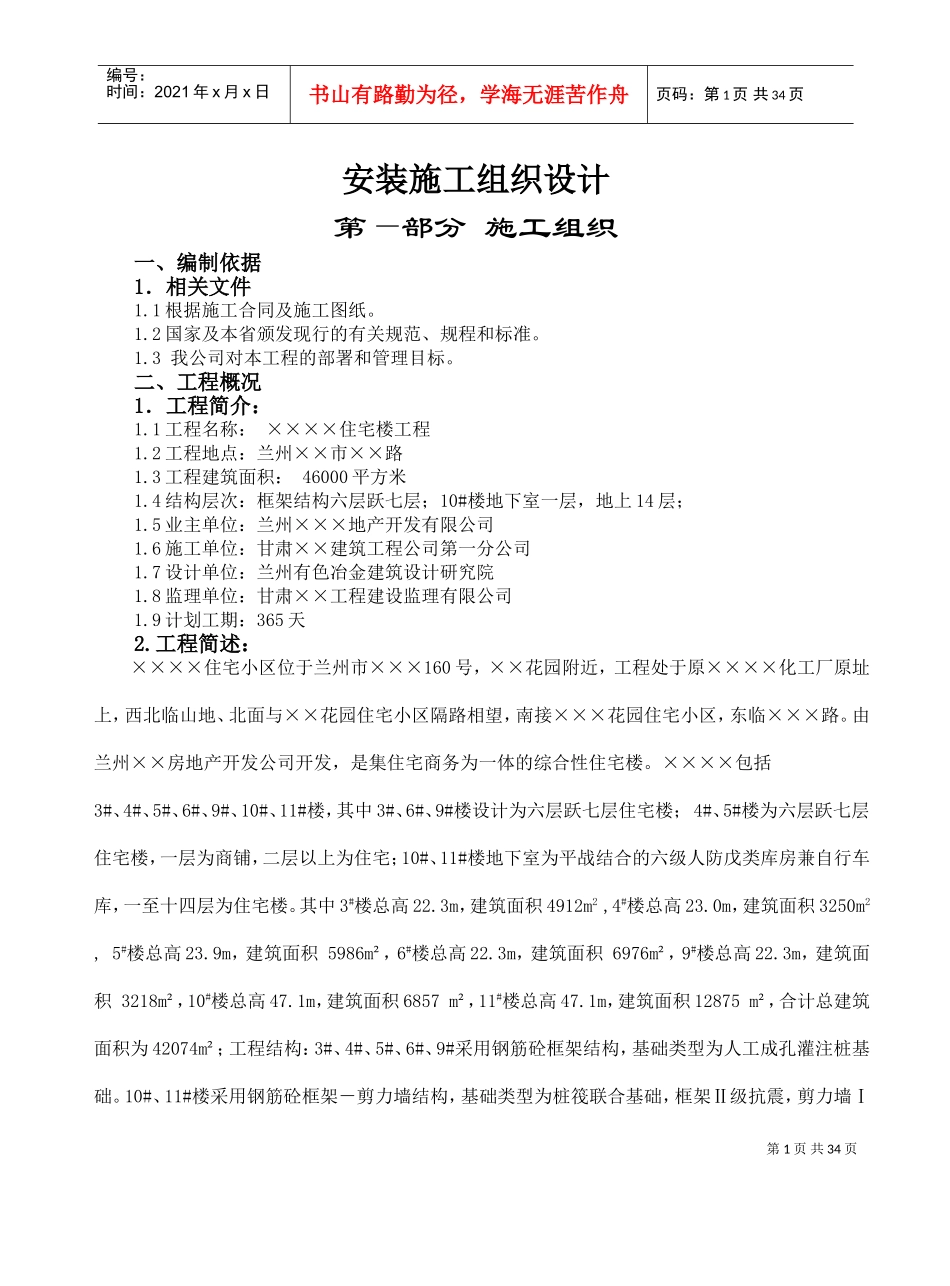

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页安装施工组织设计第—部分施工组织一、编制依据1．相关文件1.1根据施工合同及施工图纸。1.2国家及本省颁发现行的有关规范、规程和标准。1.3我公司对本工程的部署和管理目标。二、工程概况1．工程简介：1.1工程名称：××××住宅楼工程1.2工程地点：兰州××市××路1.3工程建筑面积：46000平方米1.4结构层次：框架结构六层跃七层；10#楼地下室一层，地上14层；1.5业主单位：兰州×××地产开发有限公司1.6施工单位：甘肃××建筑工程公司第一分公司1.7设计单位：兰州有色冶金建筑设计研究院1.8监理单位：甘肃××工程建设监理有限公司1.9计划工期：365天2.工程简述：××××住宅小区位于兰州市×××160号，××花园附近，工程处于原××××化工厂原址上，西北临山地、北面与××花园住宅小区隔路相望，南接×××花园住宅小区，东临×××路。由兰州××房地产开发公司开发，是集住宅商务为一体的综合性住宅楼。××××包括3#、4#、5#、6#、9#、10#、11#楼，其中3#、6#、9#楼设计为六层跃七层住宅楼；4#、5#楼为六层跃七层住宅楼，一层为商铺，二层以上为住宅；10#、11#楼地下室为平战结合的六级人防戊类库房兼自行车库，一至十四层为住宅楼。其中3#楼总高22.3m，建筑面积4912m2,4#楼总高23.0m，建筑面积3250m2,5#楼总高23.9m，建筑面积5986m²，6#楼总高22.3m，建筑面积6976m²，9#楼总高22.3m，建筑面积3218m²，10#楼总高47.1m，建筑面积6857m²，11#楼总高47.1m，建筑面积12875m²，合计总建筑面积为42074m²；工程结构：3#、4#、5#、6#、9#采用钢筋砼框架结构，基础类型为人工成孔灌注桩基础。10#、11#楼采用钢筋砼框架－剪力墙结构，基础类型为桩筏联合基础，框架Ⅱ级抗震，剪力墙Ⅰ第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页级抗震。本工程属一类建筑，耐火等级地上为二级，地下室为一级，屋面防水及地下室防水均为二级，建筑物抗震类别为丙类，抗震设防烈度为8度，结构安全等级为二级，框架抗震等级为二级。地基基础设计等级为丙级，建筑桩基安全等级为二级，建筑结构安全等级为二级。3#、4#、5#、6#、9#楼采用框架结构，框架抗震等级为二级，10#、11#采用框架一剪力墙体系，剪力墙抗震等级为一级，框架抗震等级为二级。本工程结构合理使用年限为50年。基础梁及地下室钢筋混凝土墙及与其相连的框架柱均为C30，与桩相连的基础梁按抗震等级为三级框架梁施工，不与梁连接的基础梁按非框架梁施工。本工程梁、板、柱、剪力墙均采用钢筋混凝土，楼盖采用梁板式结构体系。3.工程特点：3.1.本工程施工质量要求高，需要组织高素质的施工管班人员和操作人员进场参加施工。3.2.本工程内部设施完备，技术先进，装修水准高。交叉作业较多，施工现场的统一指挥和协调配合十分重要。各工种必须在公司的统一指挥下协作配合，均衡施工，确保一次交付验收合格。3.3本工程地处闹市区，施工现场场地较小，进入现场的施工人数较多，进场的设备和材料数量较多，运输受限制，需要各方面切实配合，统筹规划，合理分配施工现场。4．安装范围：给排水及采暖、通风、电气和消火栓、自动报警灭火系统工程。主要工程内容4.1给排水及采暖部分4.1.1本工程给水系统从市政给水管提供水源。在西广场设置泵房，供小区消防用水。4.1.2本工程排水系统：污水设单立管排水系统，污水经化粪池，后排至城市污水管道。4.1.3屋面雨水采用内排水,雨水管沿柱敷设,在一层就近排至室外。雨水管材选用UPVC螺旋消音管，粘结。4.1.4采暖系统：L-N2段采用热风采暖，M-M2段二-四层用上供下回单管顺序式采暖系统。4.1.5室内消火栓系统设二组DN100水泵接合器,自动喷淋消防系统设二组DN100水泵接合器,以备室内火警时,市政消防力量支援室内消防。4.2电气部分4.2.1本工程包括电力、照明、火灾报警及消防联动控制。4.2.2电源由两变配电室采用反射式方式引入。4.2.3保护接地采用TN-S系统。其接地电阻不大于1欧姆。4.3通风部分4.3.1L-N2段一层商场采用机械通风，一层卫生间设机械排风。第3页共34页...
