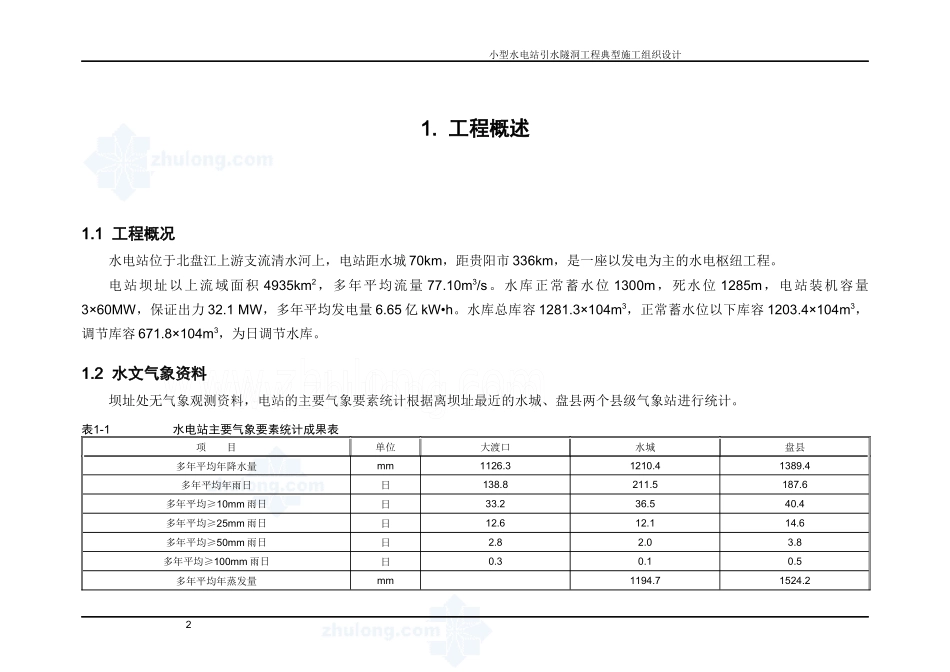

小型水电站引水隧洞工程典型施工组织设计小型水电站引水隧洞工程典型施工组织设计1小型水电站引水隧洞工程典型施工组织设计1.工程概述1.1工程概况水电站位于北盘江上游支流清水河上，电站距水城70km，距贵阳市336km，是一座以发电为主的水电枢纽工程。电站坝址以上流域面积4935km2，多年平均流量77.10m3/s。水库正常蓄水位1300m，死水位1285m，电站装机容量3×60MW，保证出力32.1MW，多年平均发电量6.65亿kW•h。水库总库容1281.3×104m3，正常蓄水位以下库容1203.4×104m3，调节库容671.8×104m3，为日调节水库。1.2水文气象资料坝址处无气象观测资料，电站的主要气象要素统计根据离坝址最近的水城、盘县两个县级气象站进行统计。表1-1水电站主要气象要素统计成果表项目单位大渡口水城盘县多年平均年降水量mm1126.31210.41389.4多年平均年雨日日138.8211.5187.6多年平均≥10mm雨日日33.236.540.4多年平均≥25mm雨日日12.612.114.6多年平均≥50mm雨日日2.82.03.8多年平均≥100mm雨日日0.30.10.5多年平均年蒸发量mm1194.71524.22小型水电站引水隧洞工程典型施工组织设计多年平均气温℃12.315.2多年7月份平均气温℃19.821.8多年1月份平均气温℃3.16.5极端最高气温℃32.936.7极端高温出现日期1991-6-11952-4-9极端最低气温℃-12.6-7.9极端低温出现日期1999-1-121977-2-9多年平均相对湿度%8277多年平均风速m/s2.21.6极大（最大）风速m/s28.033.4相应风向WSW、WSW极大风速出现日期1972-3-221975-2-2多年平均日照时数h1468.51600.7多年平均雷暴日数日55.675.4统计资料年限1963～20031957～20011951～2001水电站坝址1963年6月至2004年5月共41个水文年径流系列，多年平均流量为77.1m3/s，相应多年平均径流量为24.3亿m3，多年平均径流模数为15.6dm3•s-1•km-2，多年平均径流深为493.0mm，最大年平均流量为129m3/s（1965年6月至1966年5月），最小年平均流量为42.2m3/s(1989年6月至1990年5月)。径流的年际之间的变化较小，年平均流量最大值为最小值的3.1倍。汛期一般为每年6月至11月，枯期一般为每年12月至次年5月，多年平均汛期径流量占全年径流量的81.14%，其中6月、7月、8月3个月就占全年的约50%，枯期径流量占全年径流量的18.86%，多年平均月径流量最大为7月份，占全年径流量的19.19%，多年平均月径流量最小为4月份，占全年径流量的2.14%。径流的年内变化较大，多年平均月平均流量最大值为最小值的8.8倍。流域汛期径流主要来自降水，枯期径流则主要由降水和地下水补给。水电站坝址径流的年内分配见表1-2。坝址各频率设设计洪水成果表3小型水电站引水隧洞工程典型施工组织设计见表1-3，多个时段的施工导流的分期设计洪水成果见表1-4。坝厂址水位流量关系曲线见表1-5。水位库容曲线见表1-6。表1-2坝址水文年多年平均径流年内分配表项目6月7月8月9月10月11月12月1月2月3月4月5月汛期枯期年流量(m3/s)13317514812610660.739.930.326.021.519.936.212529.177.1径流量(亿m3)3.454.463.963.272.831.571.070.810.640.580.520.9719.754.5924.34占全年百分比(%)14.1719.1916.2713.4311.636.454.403.332.632.382.143.9881.1418.86100表1-3水电站坝址设计洪水成果表设计频率（％）0.10.20.5123.3351020设计值（m3/s）519046804010350027102640236018801410表1-4水电站坝址分期设计洪水成果表时段各频率设计值(m3/s)P=2%P=5%P=10%P=20%全年洪水（加历史洪水）3010236018801410全年洪水(不加历史洪水)21301840161013707个月2旬洪水(10月6日至5月25日)148011008225606个月2旬洪水(10月6日至4月25日)142010207434846个月2旬洪水(11月6日至5月25日)11407835353185个月2旬洪水(10月6日至3月25日)140010107354795个月2旬洪水(11月6日至4月25日)3632842261685个月2旬洪水(12月6日至5月25日)10807324932864个月2旬洪水(11月6日至3月25日)3542752171604个月2旬洪水(12月6日至4月25日)22617313396.5表1-5水电站坝址、厂址天然水位流量关系成果简表4小型水电站引水隧洞工程典型施工组织设计坝址厂址水位(黄海.m)流量(m3/s)水位(黄海.m)流量(m3/s)水位(黄海.m)流量(m3/s)水位(黄海.m)流量(m3/s)1245.2056.11255.001...
