安德门主变电所故障应急演练方案(08-11)VIP专享VIP免费

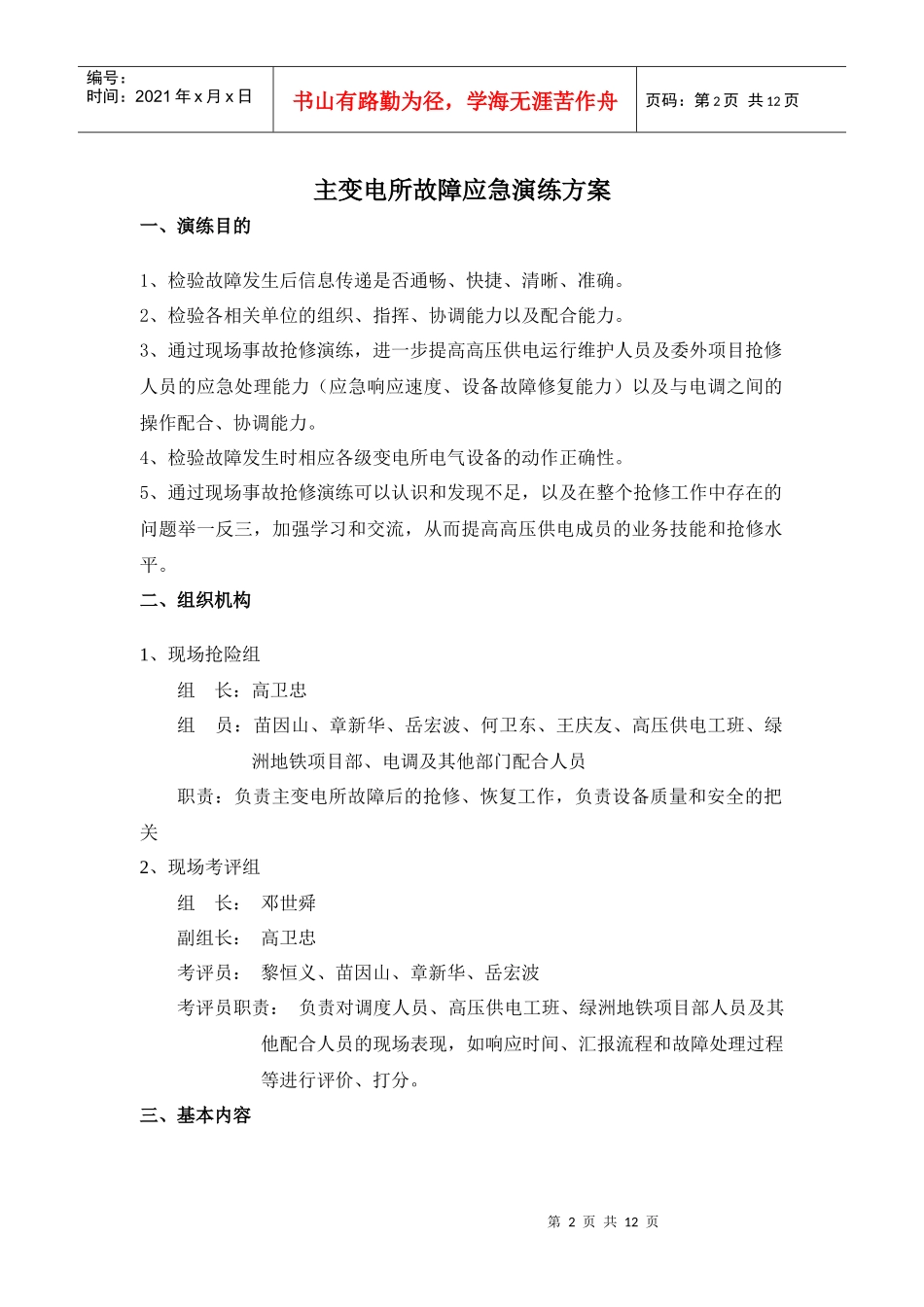

安德门主变电所故障应急演练方案编制：高卫忠审核：周正清审批：杨磊供电中心第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页二〇〇八年十一月第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页主变电所故障应急演练方案一、演练目的1、检验故障发生后信息传递是否通畅、快捷、清晰、准确。2、检验各相关单位的组织、指挥、协调能力以及配合能力。3、通过现场事故抢修演练，进一步提高高压供电运行维护人员及委外项目抢修人员的应急处理能力（应急响应速度、设备故障修复能力）以及与电调之间的操作配合、协调能力。4、检验故障发生时相应各级变电所电气设备的动作正确性。5、通过现场事故抢修演练可以认识和发现不足，以及在整个抢修工作中存在的问题举一反三，加强学习和交流，从而提高高压供电成员的业务技能和抢修水平。二、组织机构1、现场抢险组组长：高卫忠组员：苗因山、章新华、岳宏波、何卫东、王庆友、高压供电工班、绿洲地铁项目部、电调及其他部门配合人员职责：负责主变电所故障后的抢修、恢复工作，负责设备质量和安全的把关2、现场考评组组长：邓世舜副组长：高卫忠考评员：黎恒义、苗因山、章新华、岳宏波考评员职责：负责对调度人员、高压供电工班、绿洲地铁项目部人员及其他配合人员的现场表现，如响应时间、汇报流程和故障处理过程等进行评价、打分。三、基本内容第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页1、演练方式本次演练采用实作演练，在安德门主所设置故障，故障发生后按故障抢修流程执行预案。2、故障设置在安德门主所35KV323#馈出柜二次系统设置故障，造成开关保护跳闸。3、影响范围安德门主所323#馈出柜保护跳闸后，造成中胜、元通、奥体变电所35KV二段母线失电，引起部分400V用户失电和全部三类负荷失电，演练过程中会多次出现短时电源切换。4、演练时间和地点1)演练时间：2008年11月26日23：50—27日02：002)地点：安德门主所5、演练前的准备工作1)再次组织相关专业人员加强应急预案的学习，针对预案检查应急材料和工具等的准备情况。2)高压供电员工巡视检查变电所供电设备的运行状态，确认状态良好。3)提前申报轨行区施工作业计划和用车计划4)提前做好应急演练当天的联系、要点工作6、演练步骤1)演练组组长下达演练开始命令，供电专业工程师接令后在安德门主所323开关二次回路设置故障，323开关保护动作。2)电调根据SCADA系统平台，针对安德门主所323开关故障分闸情况进行分析、作业，确认323故障分闸，向OCC等相关部门汇报，相关部门按公司相关流程执行。同时，安德门主所、中胜变电所值班员发现开关保护分闸或失电，立即向相关部门汇报，并接受电调等命令进行相应配合作业。3)电调分中胜102开关，确认分位，确认中胜100三工位开关在合位，合中胜100开关；检查中胜、元通、奥体各站的开关动作情况（400V电源切换）。4)高压供电工班接维修调度命令后，立即通知绿洲地铁项目部要求进行故障第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页抢修，并要求维修调度安排公司出动抢修作业车一辆到安德门主所，高压供电工班人员携带应急材料、工器具等按预案要求立即赶赴故障所。5)故障抢修人员现场故障检查、判断、分析、处理，按《高压供电维修规程》执行。6)故障处理完毕，现场抢修负责人按流程进行汇报；并在现场等待配合指示。7)电调确认323开关已正常后，合323开关，确认合位，分中胜100开关，确认分位，合中胜102开关，确认合位；检查中胜、元通、奥体各站的开关动作情况。8)主所值班人员及抢修人员，检查变电所设备动作正常，设备状态无异常，演练组组长宣布演练结束。四、安全措施和相关要求1、由于停电区域照明及动力用电多次进行电源切换，一二级负荷进行电源自动转换，三级负荷及其它负荷短时间停电切换；在切换过程中，如果下级设备电源切换装置有问题的话，可能造成下级设备失电，不能长时间正常工作，需相关专业进行现场复位或故障处理。同时...
