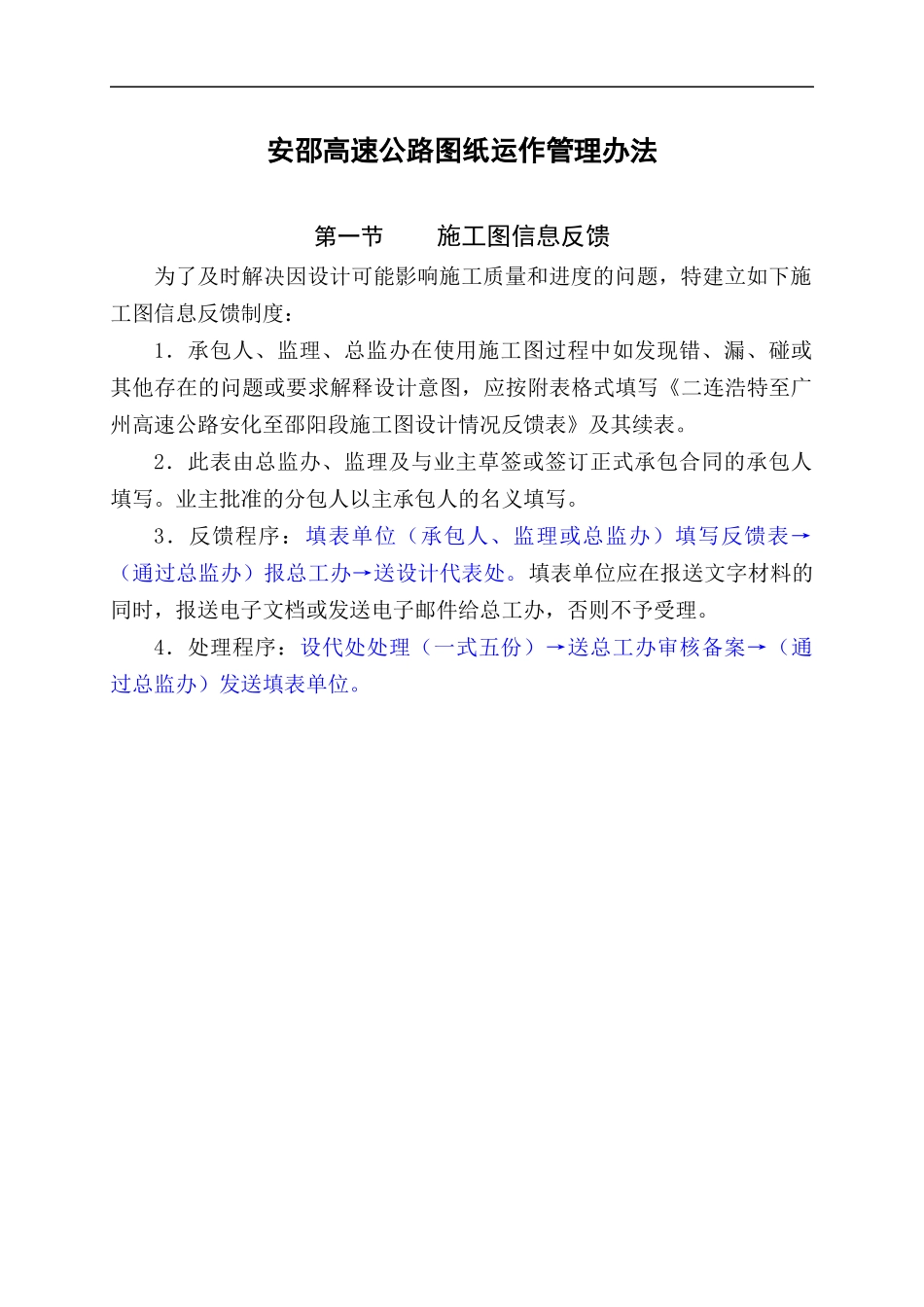

安邵高速公路图纸运作管理办法第一节施工图信息反馈为了及时解决因设计可能影响施工质量和进度的问题，特建立如下施工图信息反馈制度：1．承包人、监理、总监办在使用施工图过程中如发现错、漏、碰或其他存在的问题或要求解释设计意图，应按附表格式填写《二连浩特至广州高速公路安化至邵阳段施工图设计情况反馈表》及其续表。2．此表由总监办、监理及与业主草签或签订正式承包合同的承包人填写。业主批准的分包人以主承包人的名义填写。3．反馈程序：填表单位（承包人、监理或总监办）填写反馈表→（通过总监办）报总工办→送设计代表处。填表单位应在报送文字材料的同时，报送电子文档或发送电子邮件给总工办，否则不予受理。4．处理程序：设代处处理（一式五份）→送总工办审核备案→（通过总监办）发送填表单位。二连浩特至广州高速公路安化至邵阳段施工图设计情况反馈表编号：（）C□J□Z□（连同续表共页）合同段填表单位（全称）联系电话传真填表人职务负责人职务（反映情况单位盖章）年月日（设代处处理后盖章）年月日（总工办审定后签章）年月日注：1.本表用于反映使用本项目施工图过程中发现的错、漏、碰或其他存在的问题或要求解释设计意图。2.由总监办、与业主草签或签订正式承包合同的承包人或监理填写本表。3.业主批准的分包商只能以主承包人的名义填写。4.编号说明：括号内填年份，括号前填合同号（如1～20），括号后为本单位填表流水号。承包人、监理、总监办分别在C、J、Z后打√。二连浩特至广州高速公路安化至邵阳段施工图设计情况反馈表续表合同段：承包人：反映情况单位：编号：SJFK（）C□J□Z□（同前表）图纸册号：第册第页共页序图表编号图表名称情况反映设计单位答复填表人：设代处回复：总工办审核：年月日年月日年月日第198页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第198页共6页第二节施工图及施工详图运作程序一、设计图及施工详图运作程序1．设计单位按规定份数，将签章完备的施工图按时送达总工办。2．总工办对设计单位编制的施工图作原则审查（但不免除设计单位对施工图的责任），经总监同意后下发。下发程序为：总工办→高监办→监理组→承包人（指与业主签订合同的承包人，下同）。设计单位不得直接向监理、施工单位发送施工图、变更设计图及其他任何类似资料。3．承包人对施工图纸进行详细的审核，依据施工图编制施工详图。施工详图一式7份报监理组。4．监理组对承包人编制的施工详图审核签字后，报高监办。高监办负责施工详图的审核并签章确认。经高监办签章的由承包人编制的施工详图是施工、监理、计量的依据。高监办将此施工详图报总监办3份（报总监办工作站、总工办、工程部各1份），下发监理组1份，承包人2份（其1份作为竣工图原件）。第199页共6页第198页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第199页共6页5．施工详图尺寸按交通部部颁编制办法规定，施工详图的图框及签章格式见附图。施工详图采用设计单位编制的施工图原编号，并在原编号前加注“S”，以资区别。如承包人所编图号须进一步细分，可在上述编号后加“—XX”，以两位自然数注明。二、设计变更图纸运作程序1．总监决定的变更，由总监办会同原设计单位进行变更设计。变更设计图纸运作程序按施工图及施工详图运作程序执行。2．非总监提出的变更要求，按规定的权限进行审批。由总监办、高监办审批的，其施工详图由承包人绘制完成后按施工图及施工详图运作程序中第3条（承包人对施工图纸进行详细的审核，依据施工图编制施工详图。施工详图一式7份报监理组。）开始办理；由总监审批的，其施工详图按第二项第1条“总监决定的变更”进行处理。3．变更设计应说明设计变更所依据的理由和文件。变更设计图第200页共6页第199页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第200页共6页纸按GX—Y—Z编号，其中X—合同段；Y—变更号；Z—图纸编号。三、施工详图与竣工图的关系a)经高监办审定（签章）的施工详图加盖竣工图章即为竣工图。b)有工程变更时，根据最后一次变更的施工详图加盖竣工图章即为竣工...
