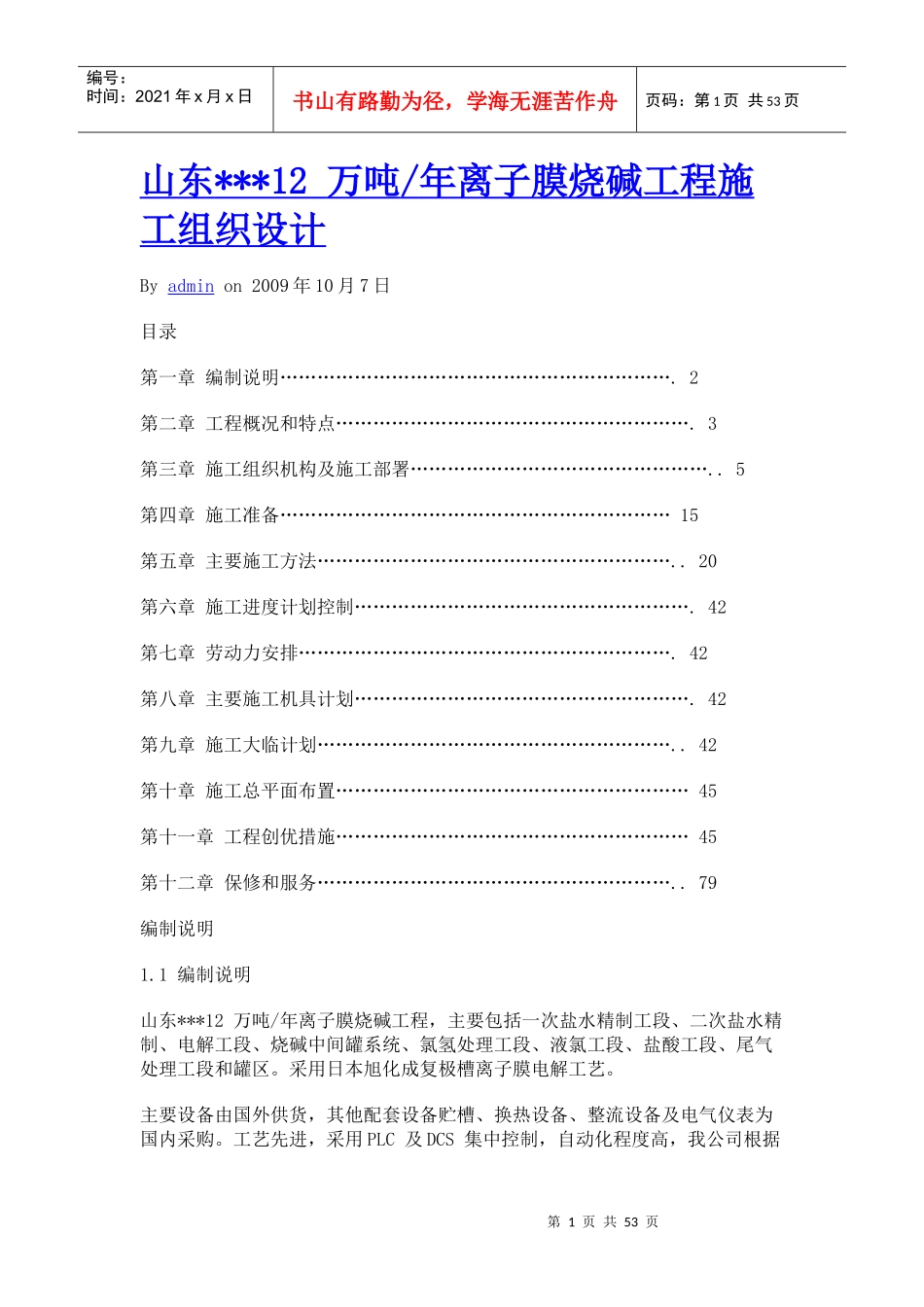

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页山东***12万吨/年离子膜烧碱工程施工组织设计Byadminon2009年10月7日目录第一章编制说明……………………………………………………….2第二章工程概况和特点………………………………………………….3第三章施工组织机构及施工部署…………………………………………..5第四章施工准备………………………………………………………15第五章主要施工方法…………………………………………………..20第六章施工进度计划控制……………………………………………….42第七章劳动力安排…………………………………………………….42第八章主要施工机具计划……………………………………………….42第九章施工大临计划…………………………………………………..42第十章施工总平面布置…………………………………………………45第十一章工程创优措施…………………………………………………45第十二章保修和服务…………………………………………………..79编制说明1.1编制说明山东***12万吨/年离子膜烧碱工程，主要包括一次盐水精制工段、二次盐水精制、电解工段、烧碱中间罐系统、氯氢处理工段、液氯工段、盐酸工段、尾气处理工段和罐区。采用日本旭化成复极槽离子膜电解工艺。主要设备由国外供货，其他配套设备贮槽、换热设备、整流设备及电气仪表为国内采购。工艺先进，采用PLC及DCS集中控制，自动化程度高，我公司根据第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页招标文件要求和以往类似工程施工经验，编制本施工组织设计，作为我公司投标和施工指导性技术文件。1.2编制依据1.2.1山东***12万吨/年离子膜烧碱工程安装工程招标文件；1.2.2国家现行标准规范；1.2.3国外有关资料；1.2.4我公司同类工程施工技术文件、施工经验；1.2.5我方现场踏勘情况。工程概况和特点2.1工程概况工程名称：12万吨/年离子膜烧碱安装工程。工程地址：山东省***厂区内。建设单位：山东***厂。设计单位：***设计院。工程内容：一次盐水精制工段、二次盐水精制、电解工段、烧碱中间罐系统、氯氢处理工段、液氯工段、盐酸工段、尾气处理工段和罐区设备、管道、电气、仪表安装及防腐保温。2.2工程特点根据招标文件以及我公司以往施工经验，整流及PLC、DCS系统安装调试是该项工程的难点，非金属管道焊接或（粘接）及钛管、310、316L管焊接是重点，其余设备、管道、电气、仪表的安装比较简单。2.3主要工程量以工程平面图为界，界区内：静置设备：塔、贮槽、罐、换热设备等。传动设备：压缩机、泵、桁车、风机等。第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页管道：工艺管道、公用工程管道、仪表管道、管架框架制作安装。整流设备：变压器、整流器、配套自控设备及辅机、柴油发电机安装。电气：高低配变电、电气控制设备及线缆的敷设、界区内的照明。仪表：自动控制仪表、现场仪表、PLC及DCS控制系统等。防腐保温：界区内设备、管道防腐保温。2.4生产工艺流程：各种复极槽离子膜电解流程有一些差别，但总的过程大致相同，采用的设备及操作条件也大同小异。从离子膜电解槽流出来的淡盐水，经过阳极液气液分离器、阳极液循环槽、脱氯塔脱去氯气（空气吹除法），从亚硫酸钠槽加入适量的亚硫酸钠，使淡盐水中的氯脱除干净，进入饱和器，制成饱和食盐水溶液。向此溶液中加入Na2CO3、NaOH、BaCL2等化学品，在反应器中进行反应，进入沉降器，使盐水中的杂质得以沉降。从盐水槽出来的澄清盐水中仍含有一些悬浮物，经过盐水过滤器，使悬浮物降到1mg/L以下。此盐水流入过滤后盐水槽再过螯合树脂塔，进入阳极液循环槽，加入到电解槽的阳极室中去。向阴极液循环槽加入纯水，然后与碱液一道进入电电解槽阴极室，控制纯水加入量以调节制得氢氧化钠的浓度，氢氧化钠经气液分离器及阴极液循环槽，一部分经泵引出直接作为商品出售，也可以进入蒸发浓缩装置，进一步浓缩后再作为商品，另一部分经循环泵回电解槽。电解槽产生的氯气经阳极液...
